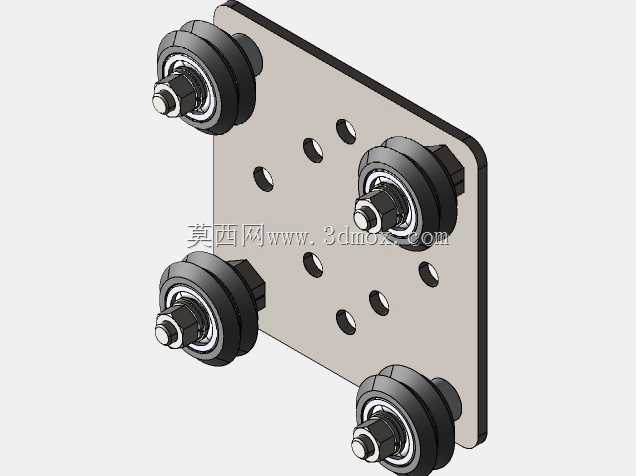

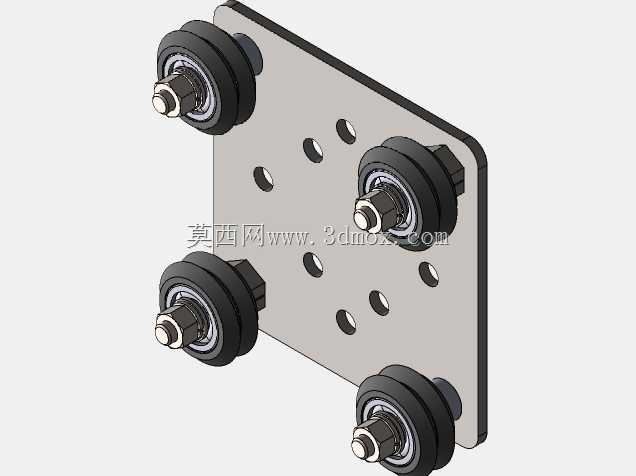

查帕阿斯特V型槽可调导轨安装滑座

该V型槽安装滑座主要适配40-40规格的V型导向导轨，广泛应用于轻型自动化输送线、桌面级数控加工设备、3D打印运动平台、小型物料移栽机构以及工业检测设备的直线运动工位，能够在低负载、高频率往复运动的场景下提供稳定的导向支撑，替代传统直线导轨实现低成本的直线运动方案，尤其适合铝型材框架搭建的模块化设备，可快速集成到现有型材架构中无需额外加工复杂安装基面。

产品核心功能是作为直线运动的承载载体，通过四个偏心可调的V型滚轮与导轨V型面紧密贴合，实现无间隙的滚动导向，相比滑动导向结构摩擦阻力更小，运行噪音更低，维护时仅需定期清洁滚轮接触面即可，无需频繁加注润滑油脂。滑座的安装基板采用平板式结构设计，基板上预留多组不同间距的安装通孔，可直接固定执行元件、载物平台、检测传感器等功能部件，安装孔位的排布兼顾了40系列铝型材的槽距标准，也适配常见的小型功能模组安装尺寸，无需额外制作转接板即可完成装配。

设计过程中重点考虑了安装调试的便捷性，四个滚轮采用偏心轴结构，装配时可通过转动偏心轴调整滚轮与导轨V面的预紧力，既可以消除装配间隙提升运动刚性，也可以根据负载大小调整滚轮压紧程度，避免过紧导致的滚轮磨损加快或过松出现的运动窜动。滚轮采用双列深沟球轴承外包硬质聚氨酯材质，既保证了滚动的顺畅度，也具备一定的减震效果，运行时不会出现金属接触的异响，同时聚氨酯材质的耐磨性能优异，可适应长时间连续往复运动的使用需求。

外形尺寸上，滑座整体为方形平板结构，适配40规格V型导轨的安装跨距，安装基板的厚度经过受力校核，在承受5kg以内的侧向负载时不会出现明显形变，整体安装边界紧凑，不会占用过多设备内部空间，滚轮突出基板的高度经过精准计算，装配后基板与导轨表面预留足够间隙，不会出现运动过程中基板与导轨刮蹭的问题。滑座的安装孔采用沉头设计，固定螺丝安装后不会突出基板表面，保证了安装面的平整度，可直接贴合固定载物平台，避免出现安装倾斜导致的运动卡滞问题。
