液压执行器测试用液压动力源装置

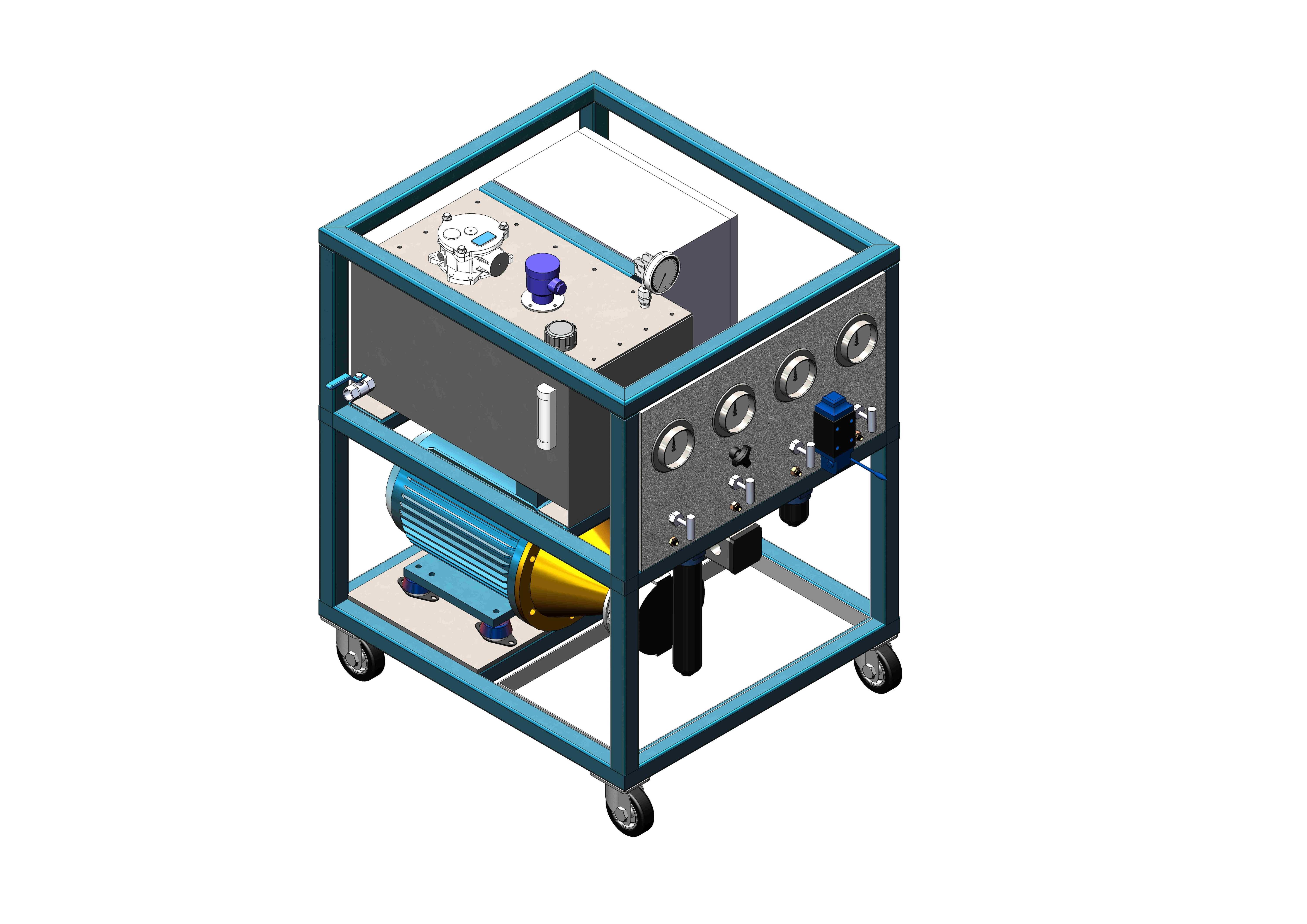

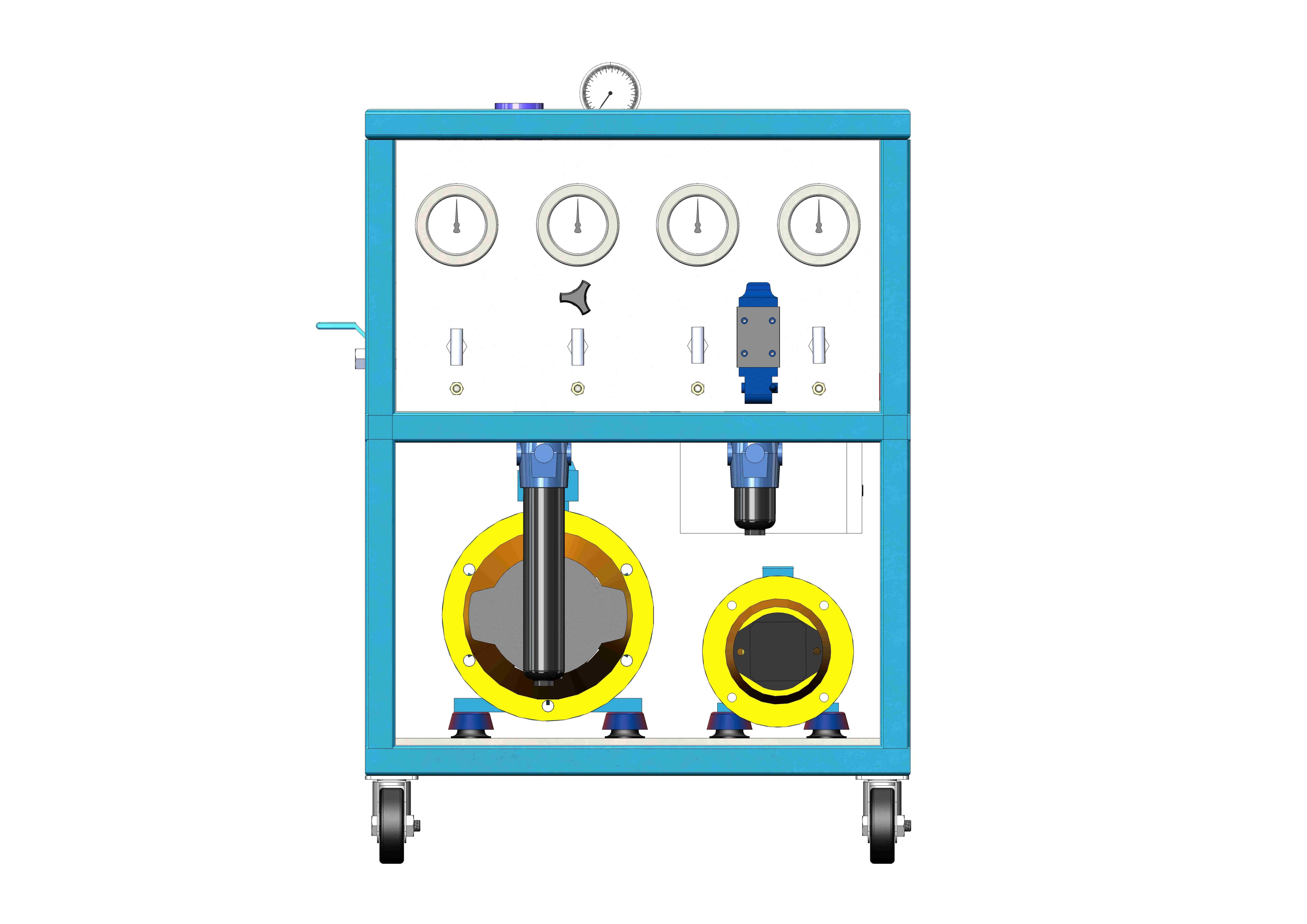

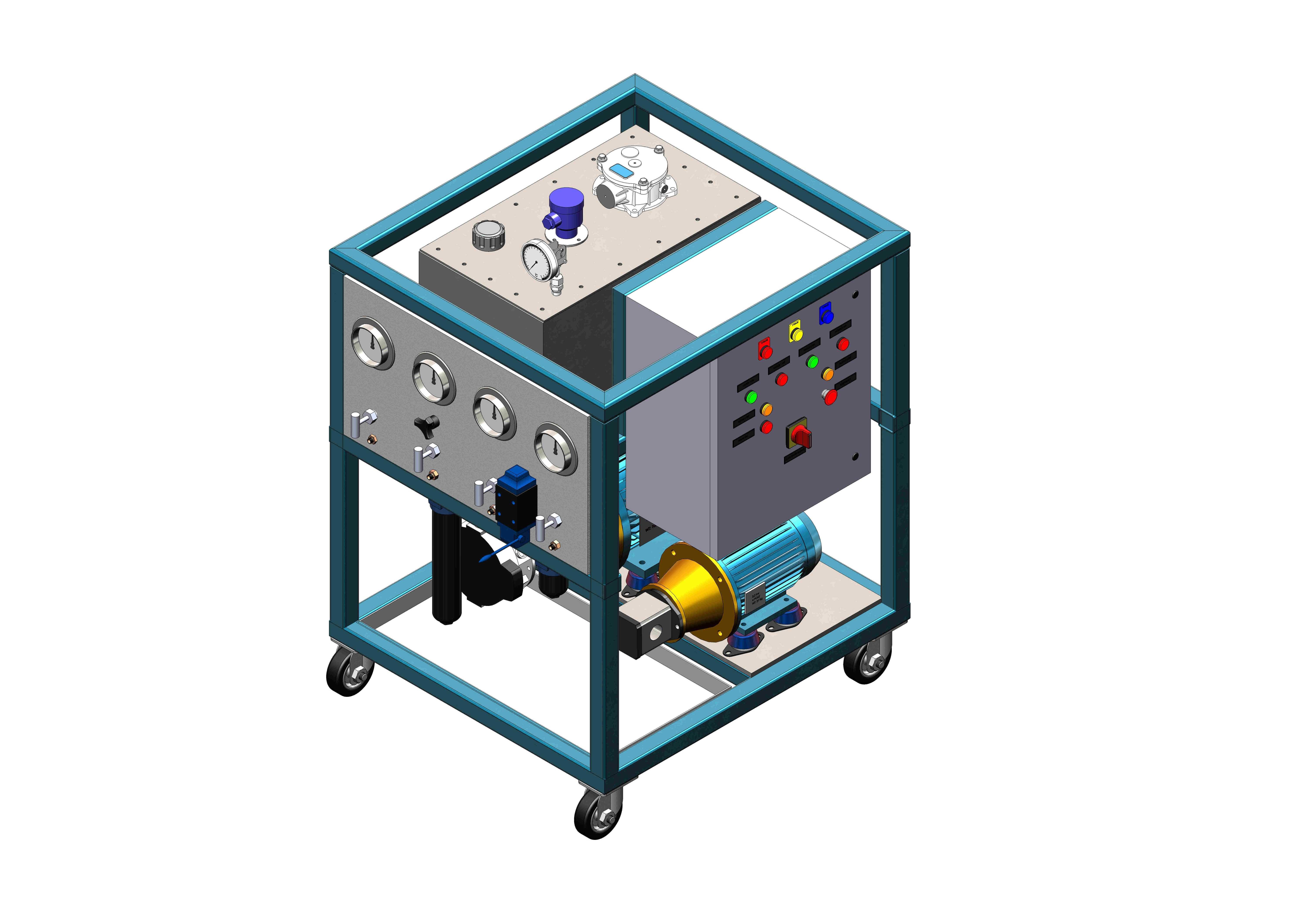

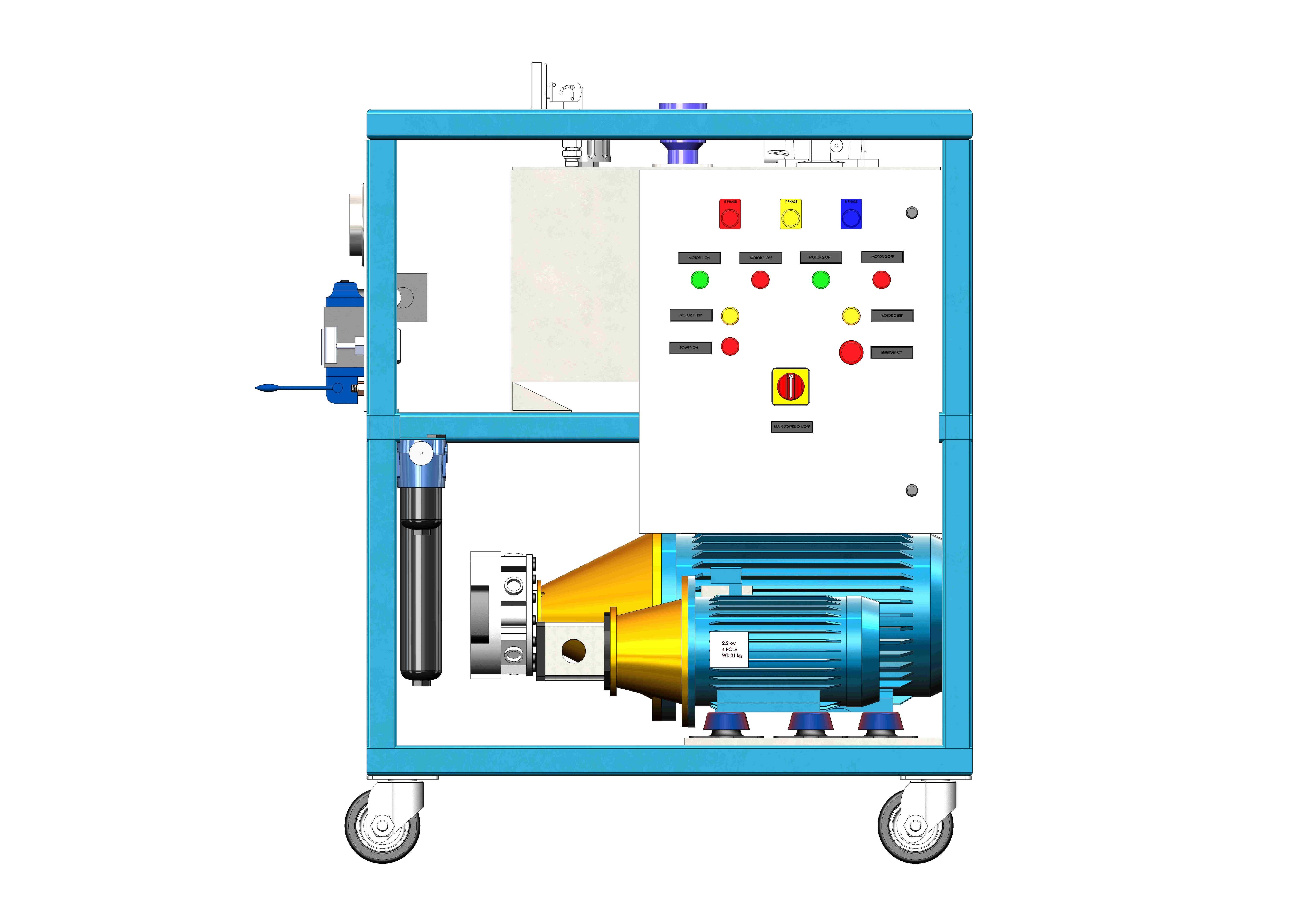

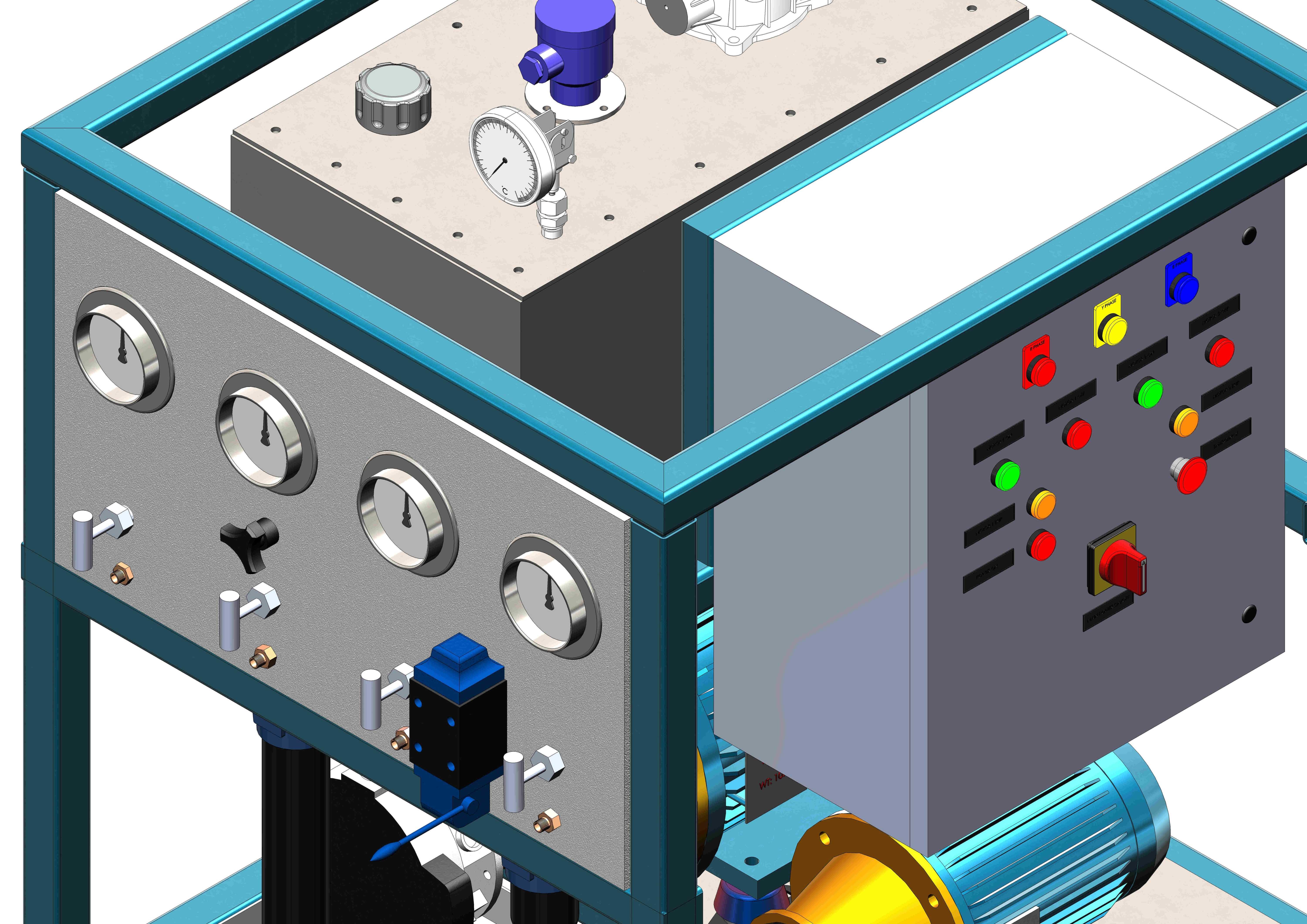

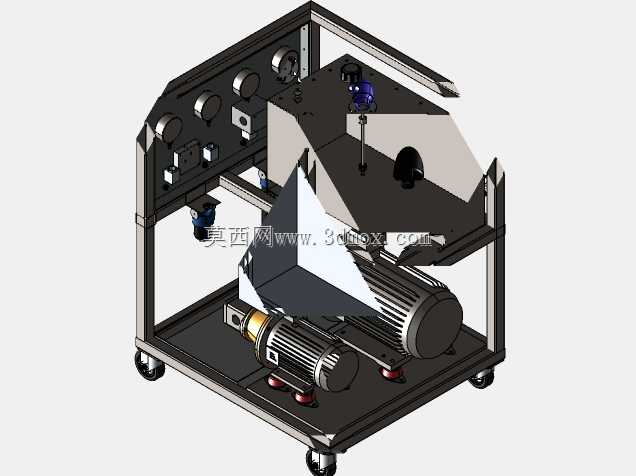

该装置是专为液压执行器性能校验打造的集成式液压动力供给单元，主要应用于工业液压元件出厂检测、钻机液压系统部件维保校验、液压执行机构实验室性能测试等场景，能够为各类被测液压执行元件提供稳定可控的压力油源，满足不同工况下的执行器动作测试、耐压测试、负载性能验证需求。装置整体采用框架式集成布局，主体支撑结构采用工业标准型材拼焊成型，框架预留了充足的安装维护空间，底部设置动力元件安装位，可适配不同功率的液压动力泵组，整体安装边界适配常规工业测试台架的安装尺寸，无需额外改造即可直接嵌入现有测试流水线使用。装置的操控面板采用分区设计，左侧面板集中布置了多组压力检测仪表、手动调压阀件、气路控制球阀与流体通断阀门，可直观实时观测不同油路的压力输出数值，通过手动阀件可快速完成油路切换、压力微调、通断控制操作，调压操作行程线性度好，压力调节范围覆盖测试所需的全区间，能够稳定输出400psi额定工作压力，供油流量可达10LPM，完全满足常规中小型液压执行器的测试流量需求。右侧面板集中布置了电气控制元件，包含多组状态指示灯、功能控制按钮、电源总开关与工况切换拨钮，可实现泵组启停控制、工况模式切换、异常状态报警提示等功能，电气元件与液压管路采用分腔隔离布置，避免液压油渗漏引发电气安全隐患。装置顶部预留了扩展安装平台，可根据测试需求加装额外的过滤组件、压力变送器、流量检测元件等拓展模块，平台上已预装的调压阀与压力检测表可直接用于次级压力调控，无需额外重新布管。装置内部的管路布局采用横平竖直的标准化布管设计，油路管道采用高压液压专用管材，接头处采用密封件可靠连接，杜绝高压工况下的渗漏问题，阀件与仪表的安装位置充分考虑了日常操作的人机工程学要求，操作人员站在装置正面即可完成所有操控操作与数值读取，无需侧身或探身操作。装置底部预留了泵组与电机的安装空间，配套的电机与泵组采用减震安装结构，运行时的震动与噪音控制在工业场景允许范围内，不会对测试环境造成额外干扰。整体设计将液压动力供给、压力调控、状态监测、电气控制功能高度集成在单一框架内，无需用户额外零散采购阀件、仪表、框架进行组装，落地后仅需完成油路与电路连接即可投入测试使用，大幅降低了液压测试台的搭建周期与成本。
