MACH3以太网六轴运动控制接口装置

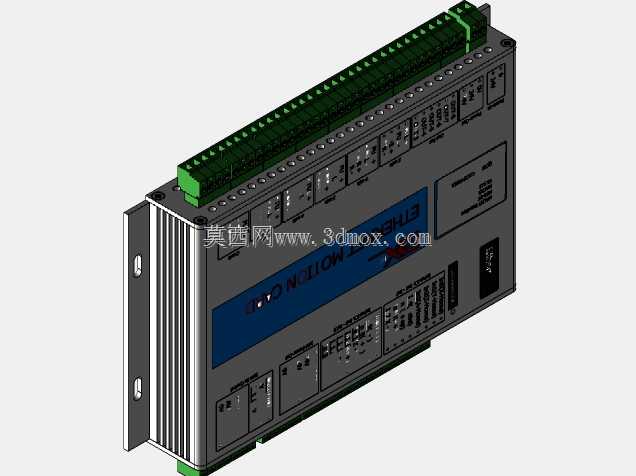

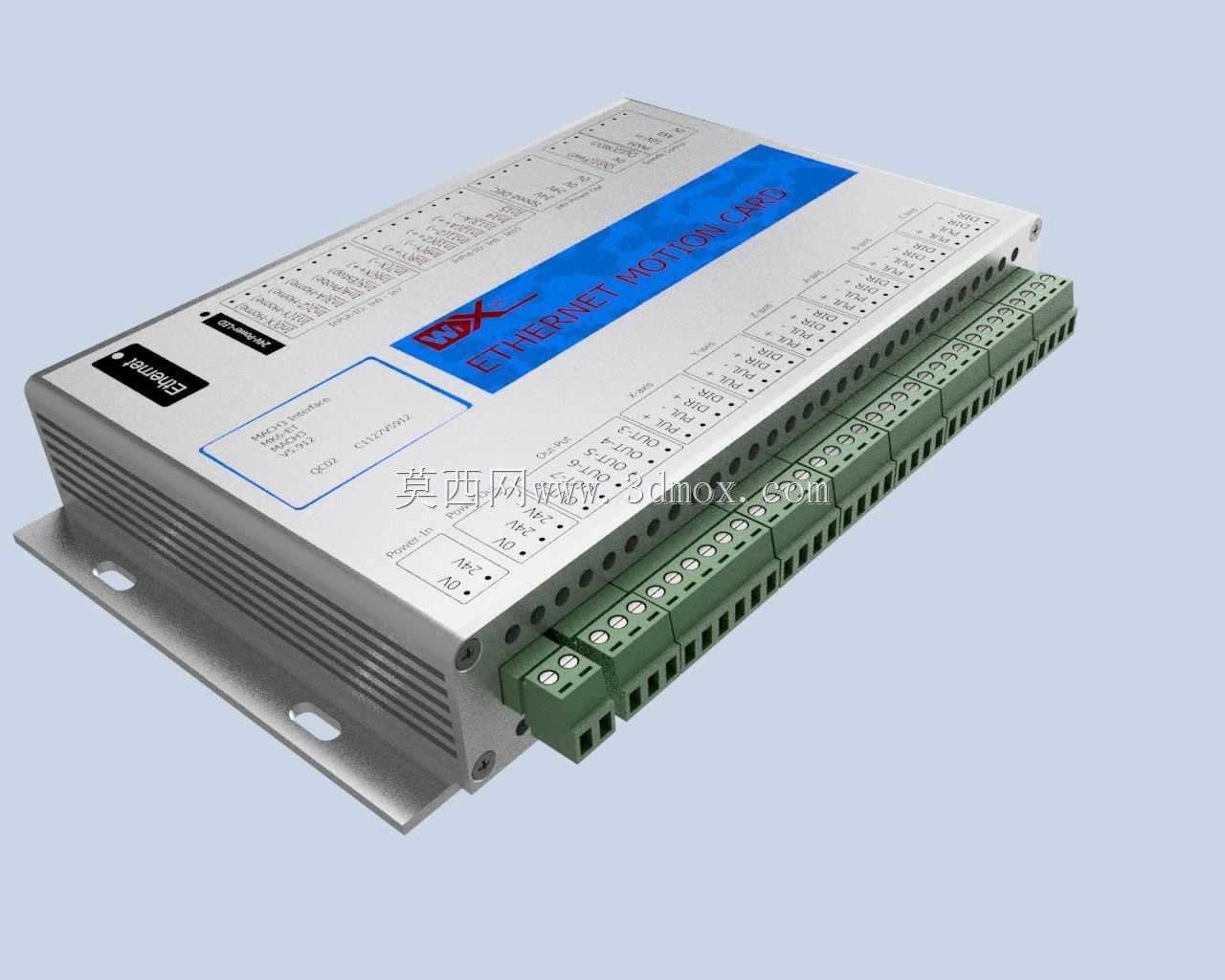

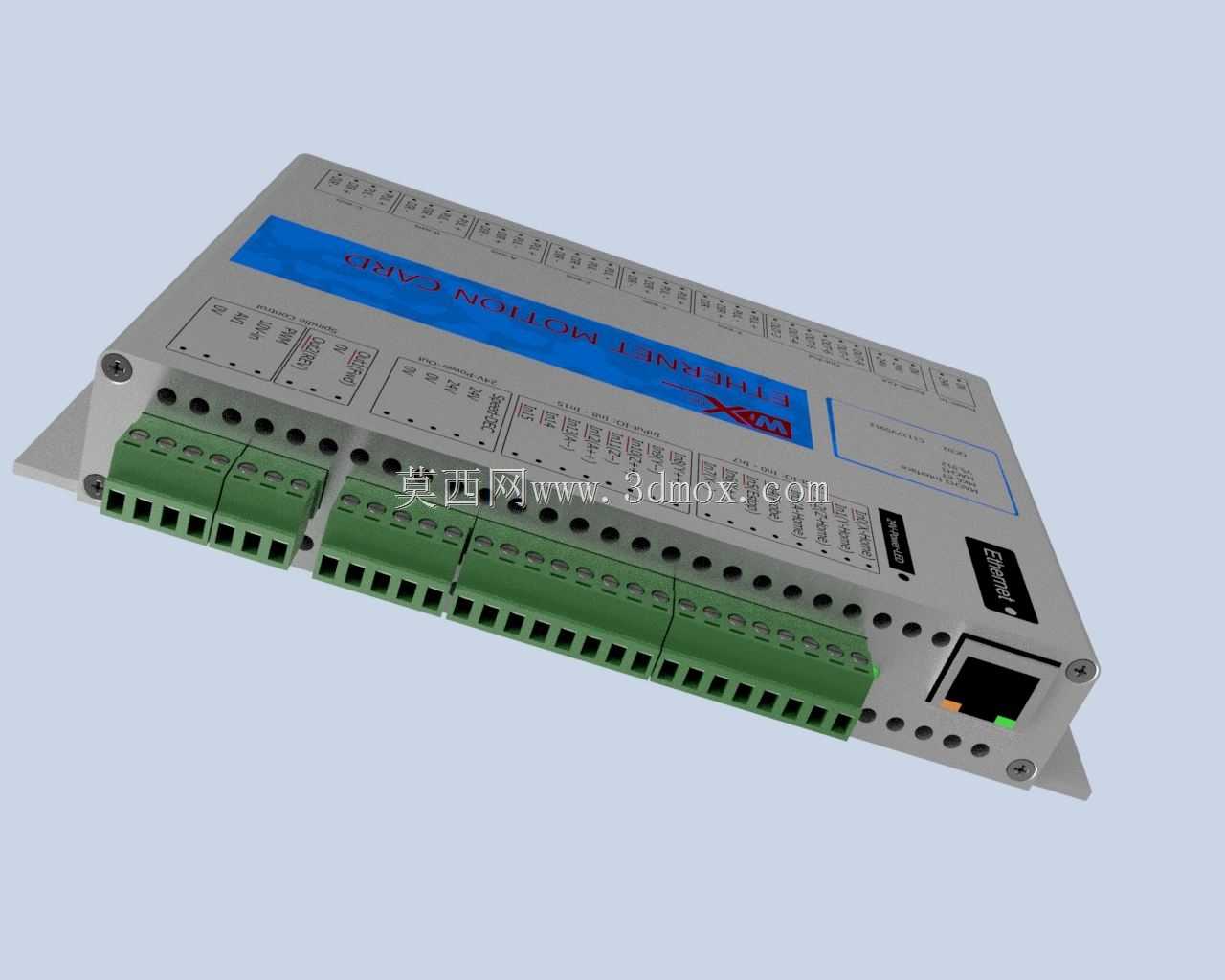

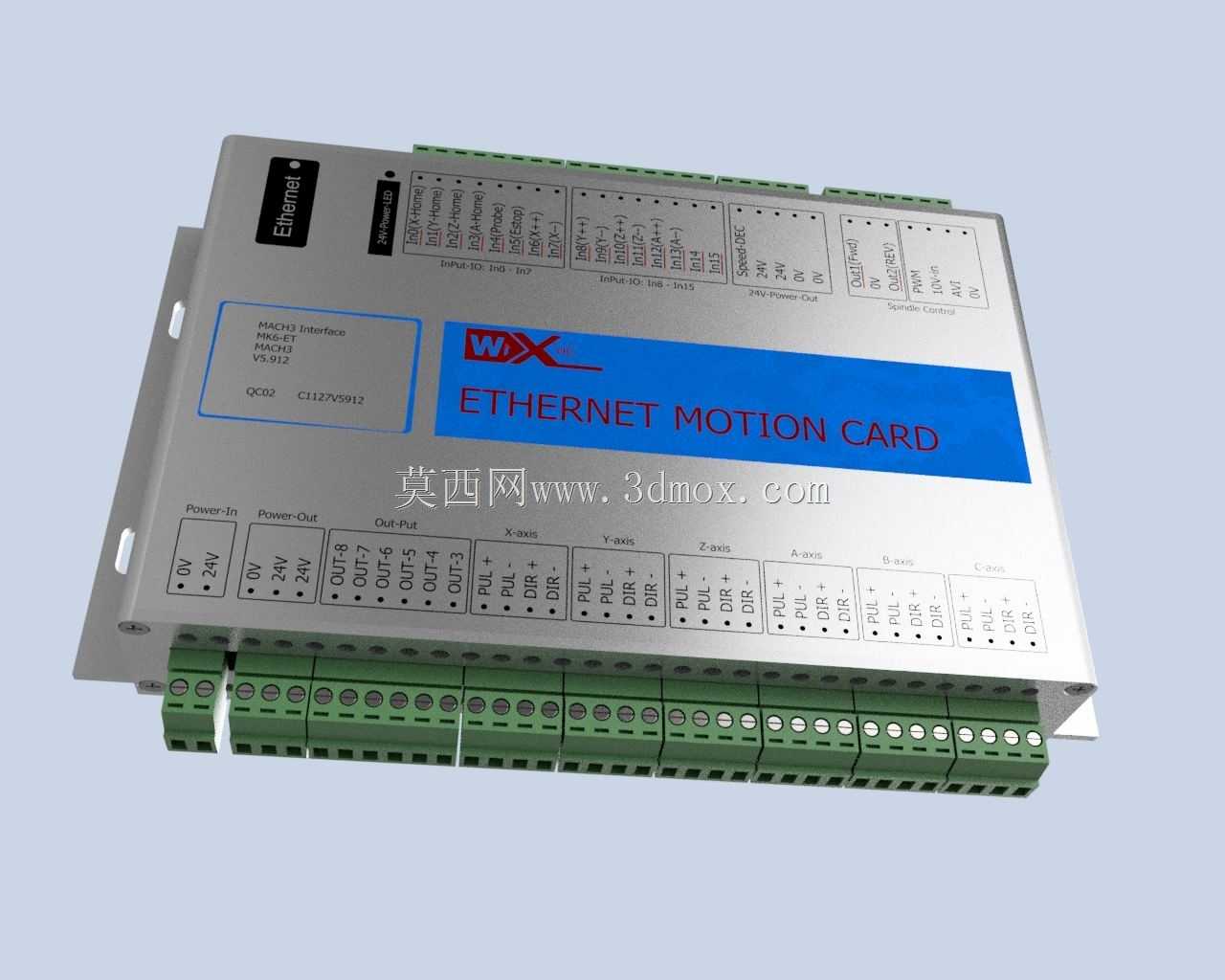

这款以太网型运动控制接口装置，是面向桌面级数控加工场景开发的核心信号中转与控制单元，主要适配搭载MACH3数控系统的各类数控加工设备，可广泛应用于小型数控雕刻、激光切割加工、桌面级数控铣削、PCB样板加工等轻量化工位，承担上位机数控软件与机床执行端之间的信号传输、指令解析、实时控制职能，解决普通并口控制方案传输距离短、抗干扰能力弱、轴数扩展不足的痛点。从功能特性来看，该装置支持六轴联动控制输出，可满足常规三轴铣床、四轴旋转加工台、五轴联动雕刻、六轴特殊加工工位的控制需求，配套16路通用数字输入端口，可接入行程限位开关、原点触发传感器、急停按钮、对刀仪、主轴转速反馈等各类现场信号，同时支持PWM脉冲信号与0-10V模拟量两种主轴控制模式，可适配不同调速方式的高速电主轴、变频调速主轴，无需额外加装信号转换模块即可完成主轴转速、转向、启停的精准控制。在设计思路上，整体采用金属壳体一体化拉伸成型结构，外壳表面做阳极氧化磨砂处理，既可以提升壳体的耐磨抗腐蚀性能，也能形成连续的电磁屏蔽层，有效阻隔车间内变频器、伺服驱动器等设备产生的电磁干扰，保障控制信号传输的稳定性，避免加工过程中出现信号丢步、指令误触发等问题。端口布局采用单侧端子排集中排布的设计，所有输入输出端口均采用带螺丝锁紧的绿色接线端子，每个端子旁都印有清晰的端口功能丝印，现场接线时无需反复查阅说明书即可完成对应线路的连接，大幅降低设备组装与后期维护的接线难度。安装边界方面，壳体底部预留两个对称的腰型安装孔，可直接通过螺丝固定在设备电控箱内的标准安装导轨或安装板上，整体外形紧凑，不会占用过多电控箱内部空间，接线端子朝向外侧的设计，也方便后期排查线路、调整接线时的操作，无需拆卸设备即可完成端子的紧固与线路调整。壳体侧面设计有连续的散热格栅，可在设备长时间连续运行时，将内部电路产生的热量及时导出，避免高温环境下出现运行不稳定、信号漂移等问题，以太网通讯接口采用标准RJ45规格，可通过普通网线与上位机连接，传输距离远高于传统并口方案，可支持上位机与设备之间最长数十米的通讯距离，适配不同布局的加工工位安装需求。
