PixRacer飞控自动驾驶控制模块

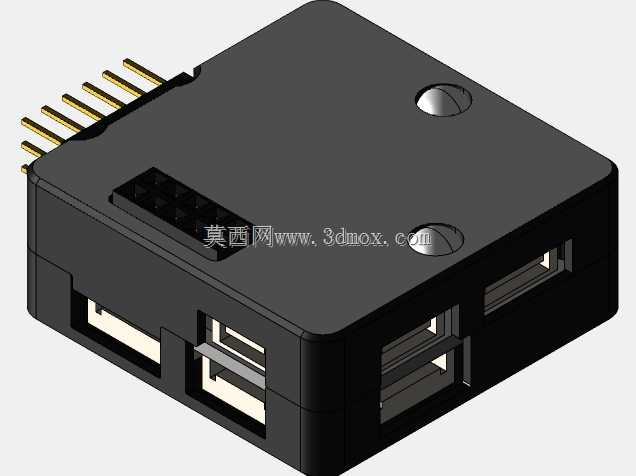

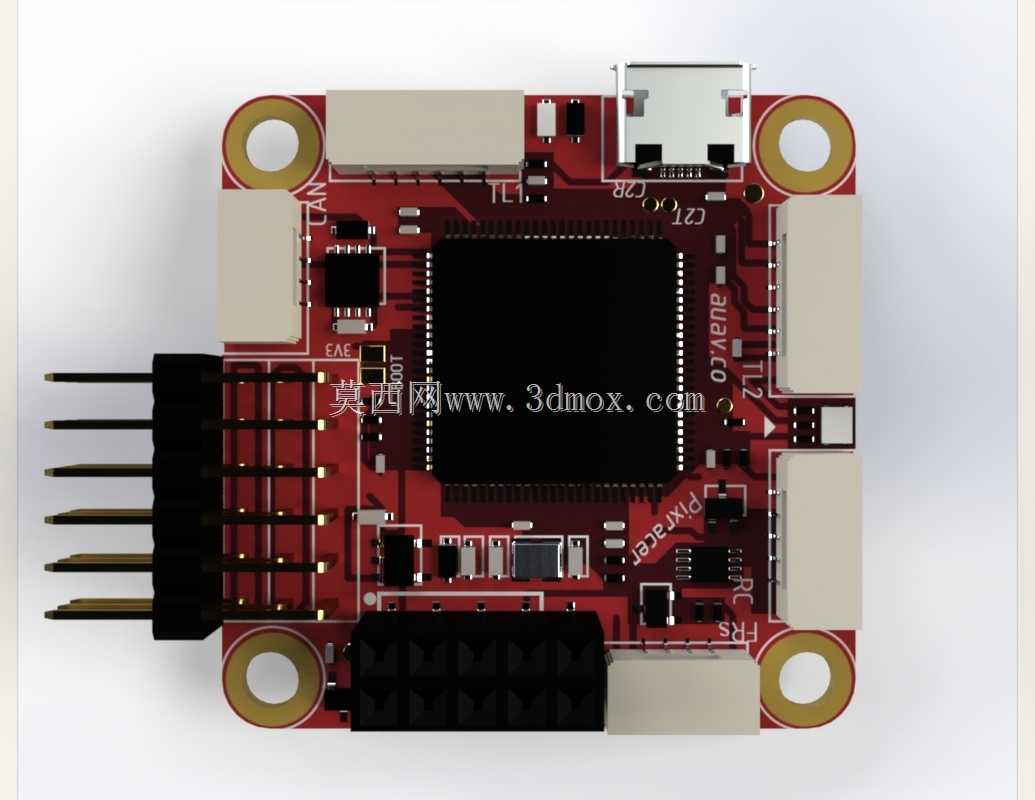

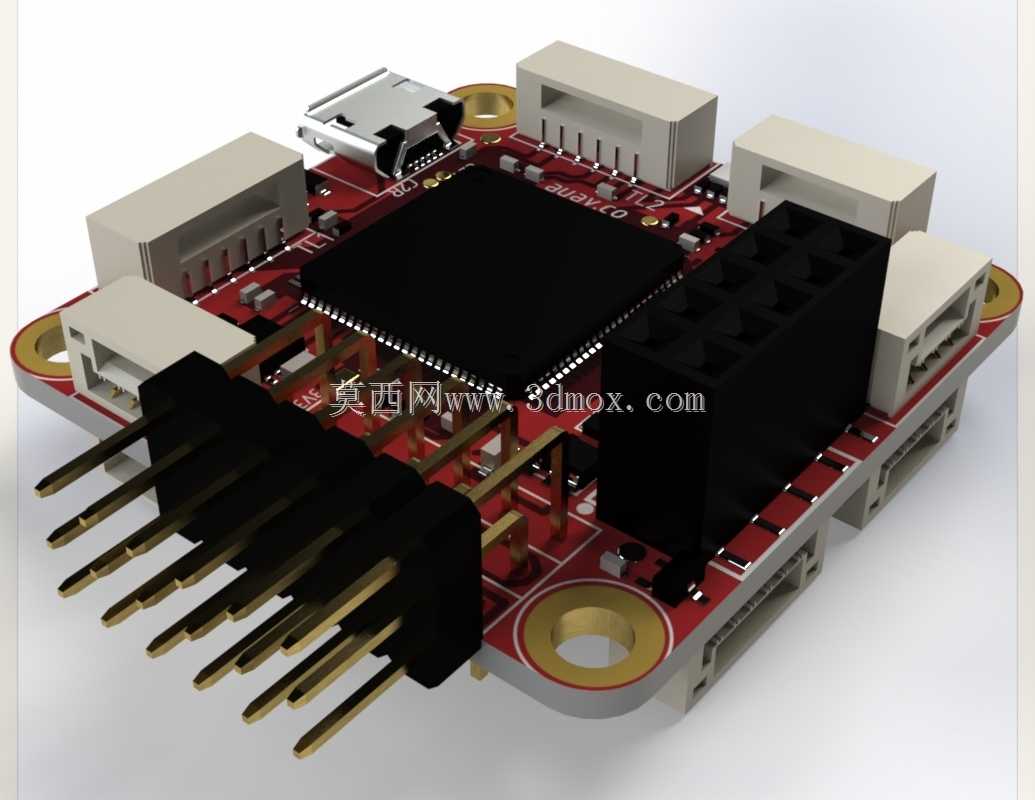

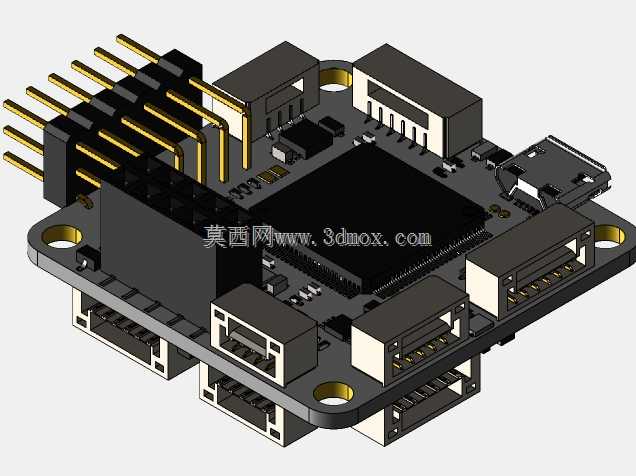

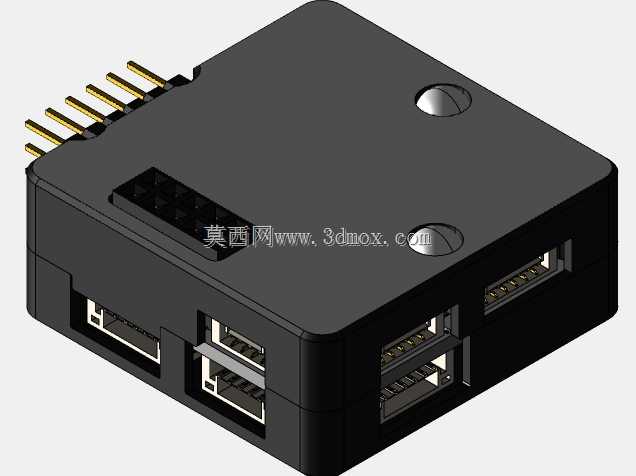

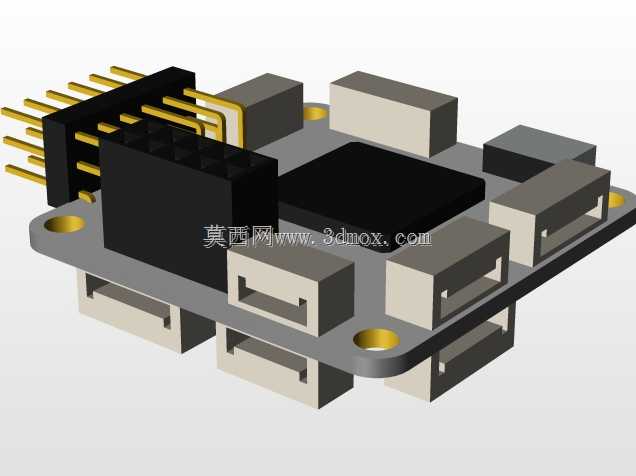

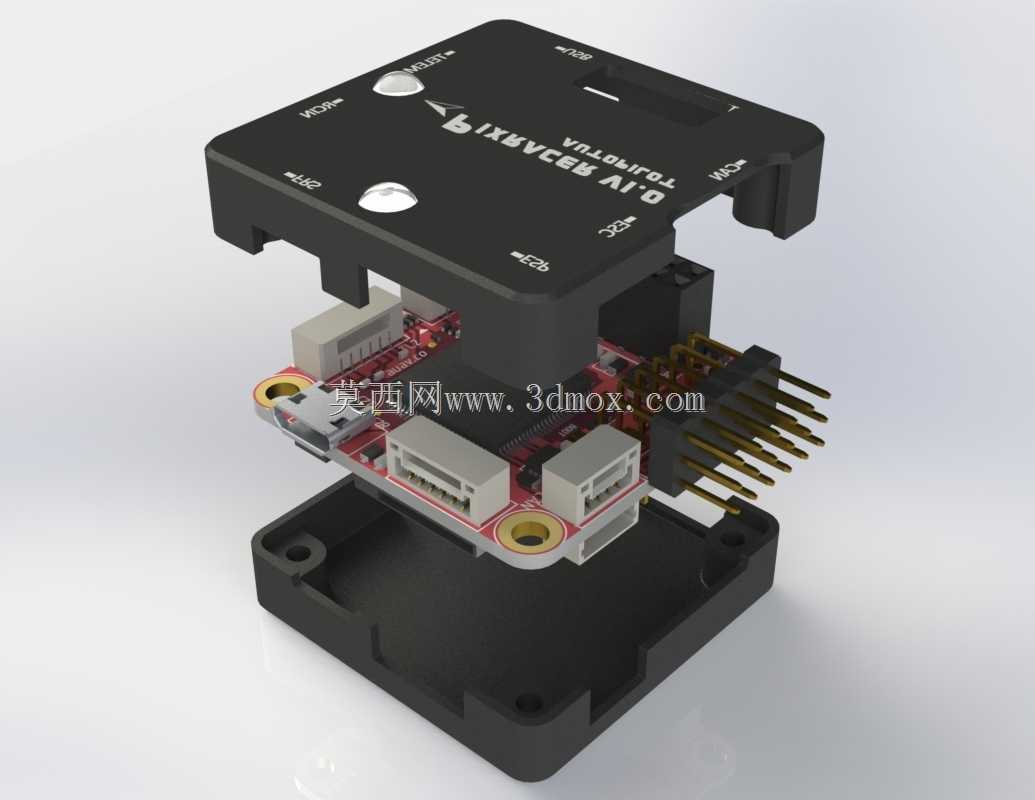

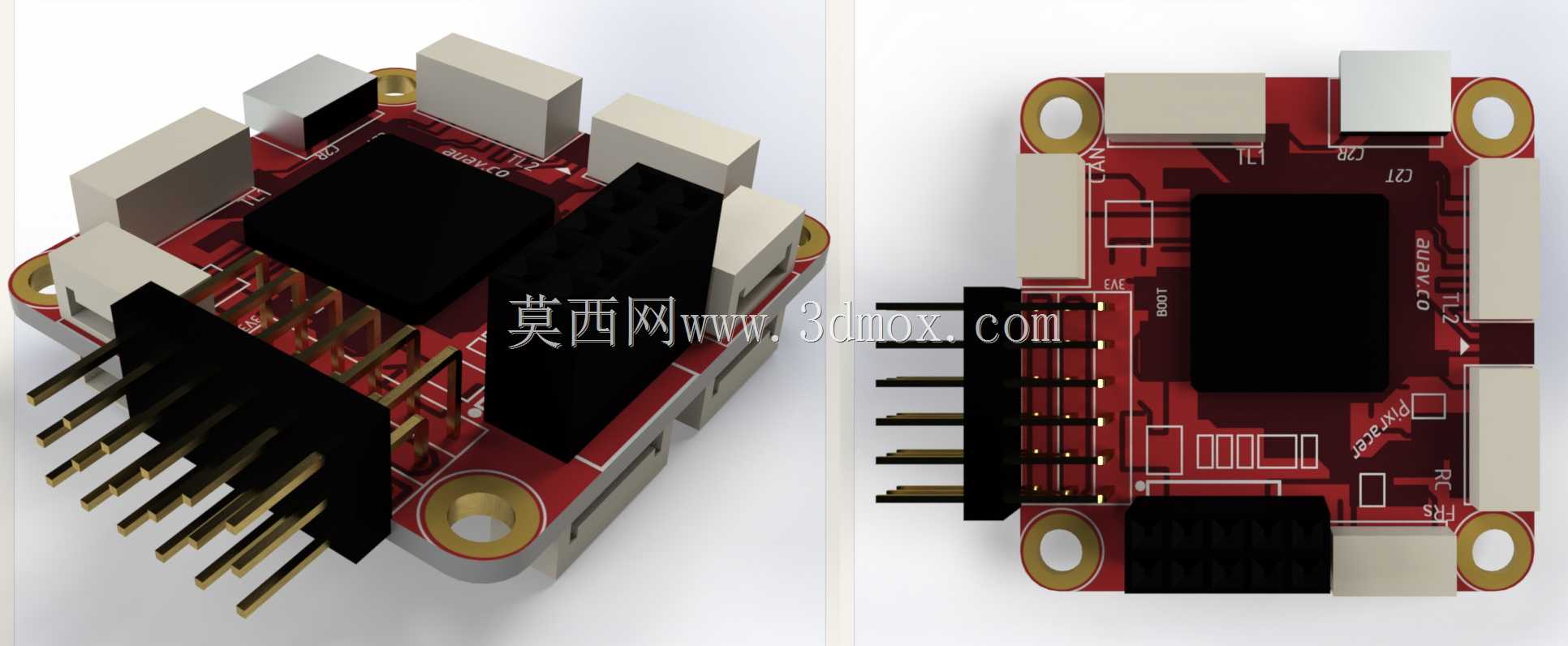

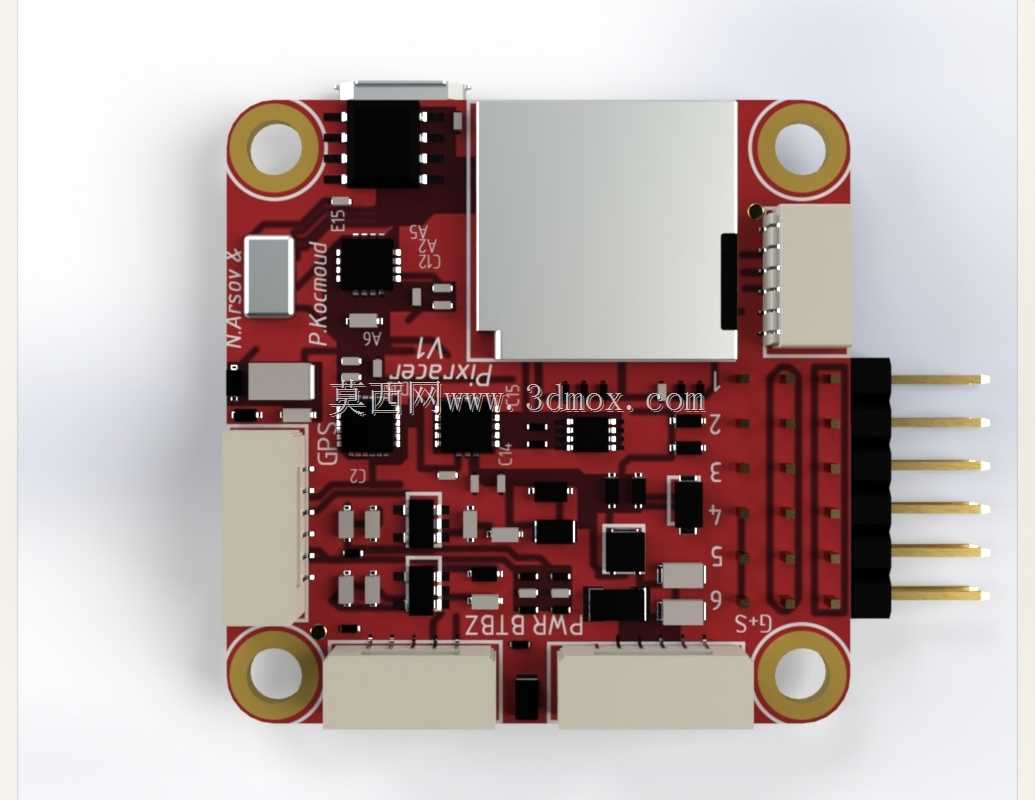

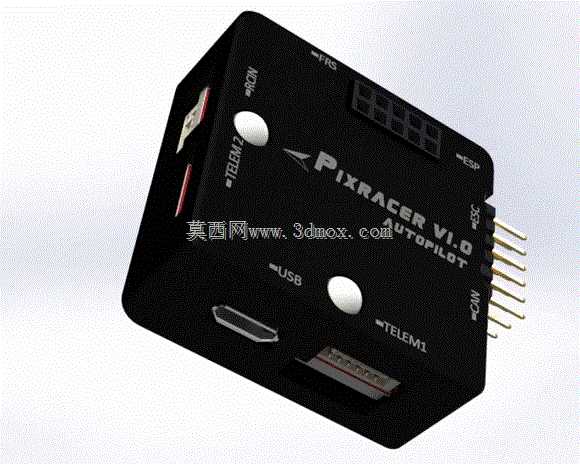

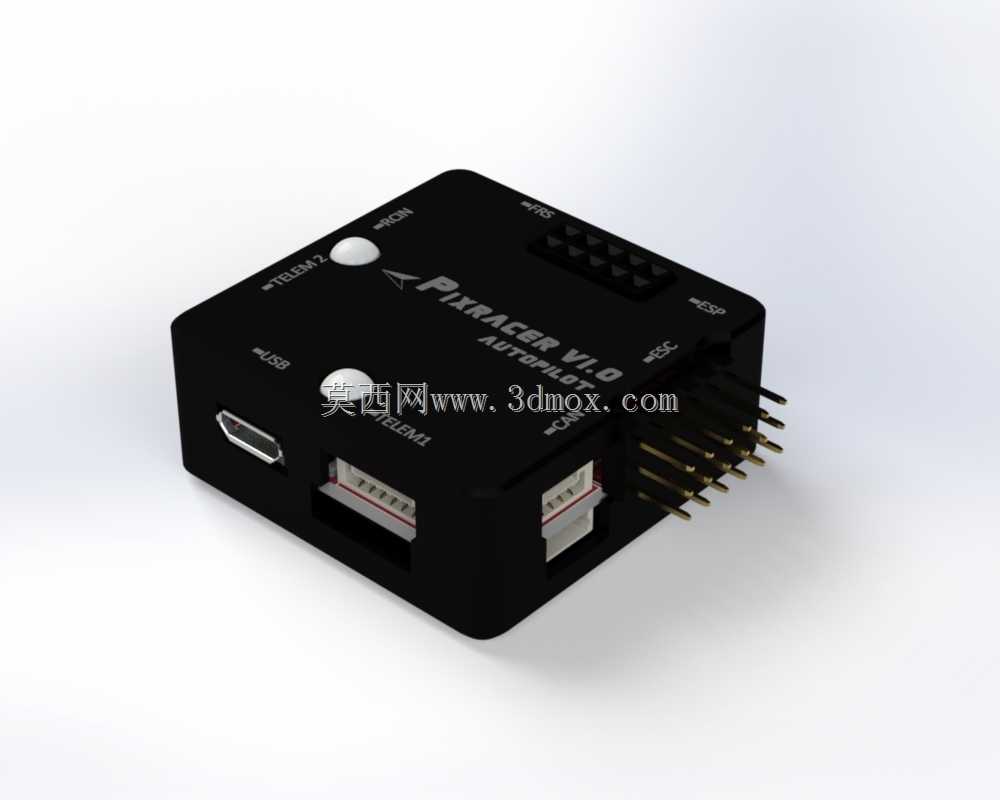

该飞控模块是面向小型多旋翼、固定翼无人飞行器开发的核心自动驾驶控制单元，可广泛应用于消费级航拍无人机、行业巡检无人机、小型测绘无人机、教学实验无人平台等场景，作为飞行器的决策核心承担飞行姿态感知、运动控制、指令响应、外设协同的核心功能，替代传统人工遥控操作实现自主稳定飞行、航线自动执行、故障应急处置等关键能力。模块整体采用紧凑方正的外形设计，核心PCB尺寸为36x36mm，预留标准30.5mm间距安装孔位，可直接适配绝大多数主流无人机机架的飞控安装位，无需额外定制转接结构，安装边界清晰，能够在狭小的机身舱内完成布设，同时兼顾周边外设的接线空间，避免线材干涉影响装机效率。模块集成高主频ARM Cortex-M4核心处理器，搭配带精度浮点运算单元，内置256KB高速SRAM，可流畅运行实时飞控固件，快速处理多源传感器数据与控制逻辑输出。板载集成多组高精度传感单元，包含六轴加速度陀螺仪、三轴磁力计、高精度气压计，可实时采集飞行器的三轴姿态角、加速度、航向、相对高度信息，为姿态解算提供稳定可靠的数据源，传感单元布局经过优化，尽可能远离板上电源干扰源，提升采样数据的准确性。接口配置上，模块预留多组独立通讯端口，包含两组TELEM遥测接口、CAN总线接口、USB调试接口，支持外接GPS模块、数传电台、蓝牙模块、光流传感器、激光测距仪等外设，同时兼容SBUS、PPM等主流接收机协议，可适配市面绝大多数航模遥控接收机，预留8路可配置PWM输出通道，可直接连接电调、舵机等执行机构，还可选配安全开关与蜂鸣器模块，实现上电安全锁定、飞行状态声光提示的实用功能。结构设计上配套CNC加工的防护壳体，可抵御飞行过程中的振动与轻微磕碰，保护核心电路板与元器件，壳体表面预留接口对位开口，所有外接端口均可直接插拔使用，无需拆卸外壳即可完成接线调试，兼顾防护性与使用便利性。
