棒料自动进给切割钻孔攻丝一体机

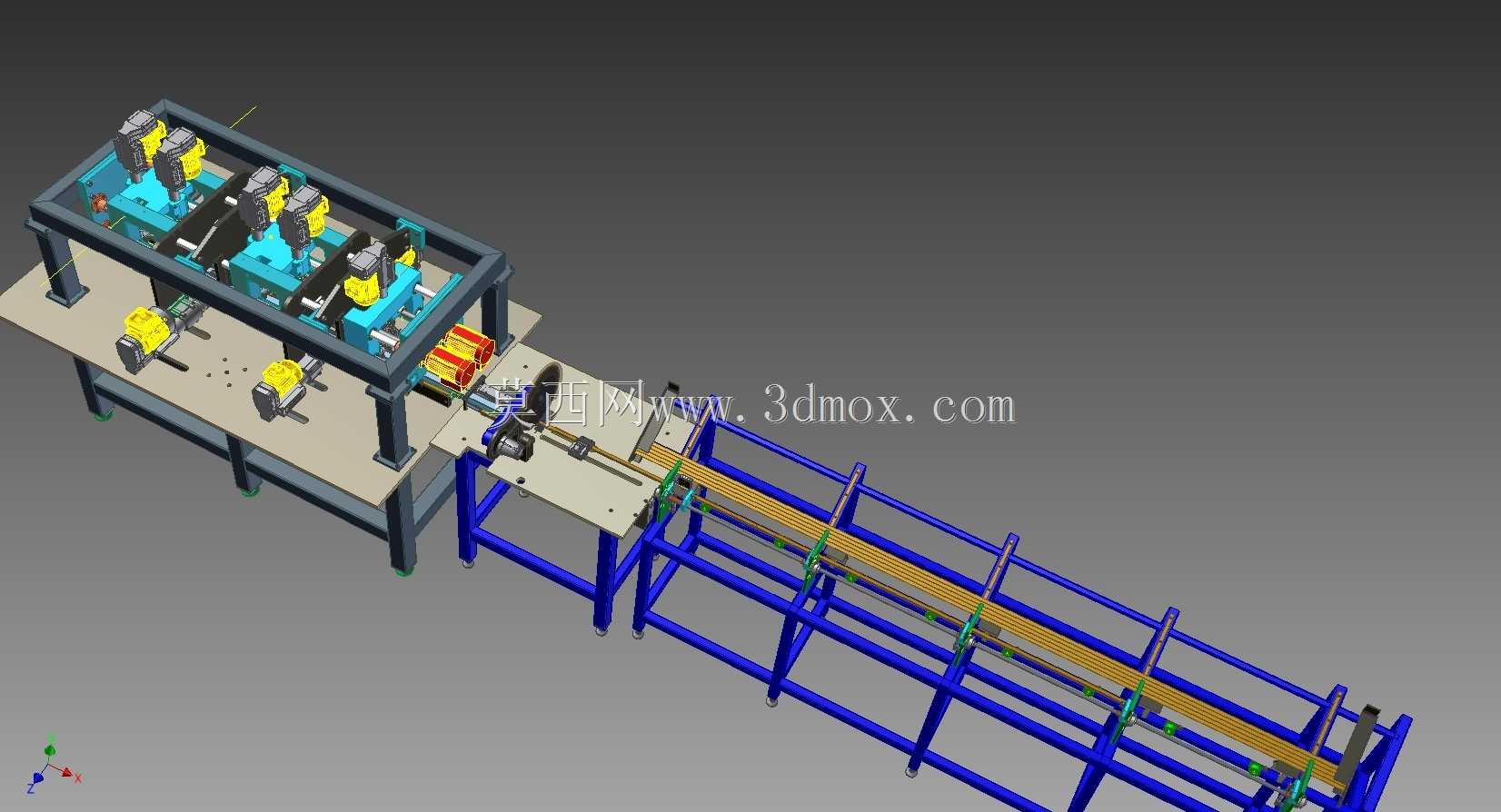

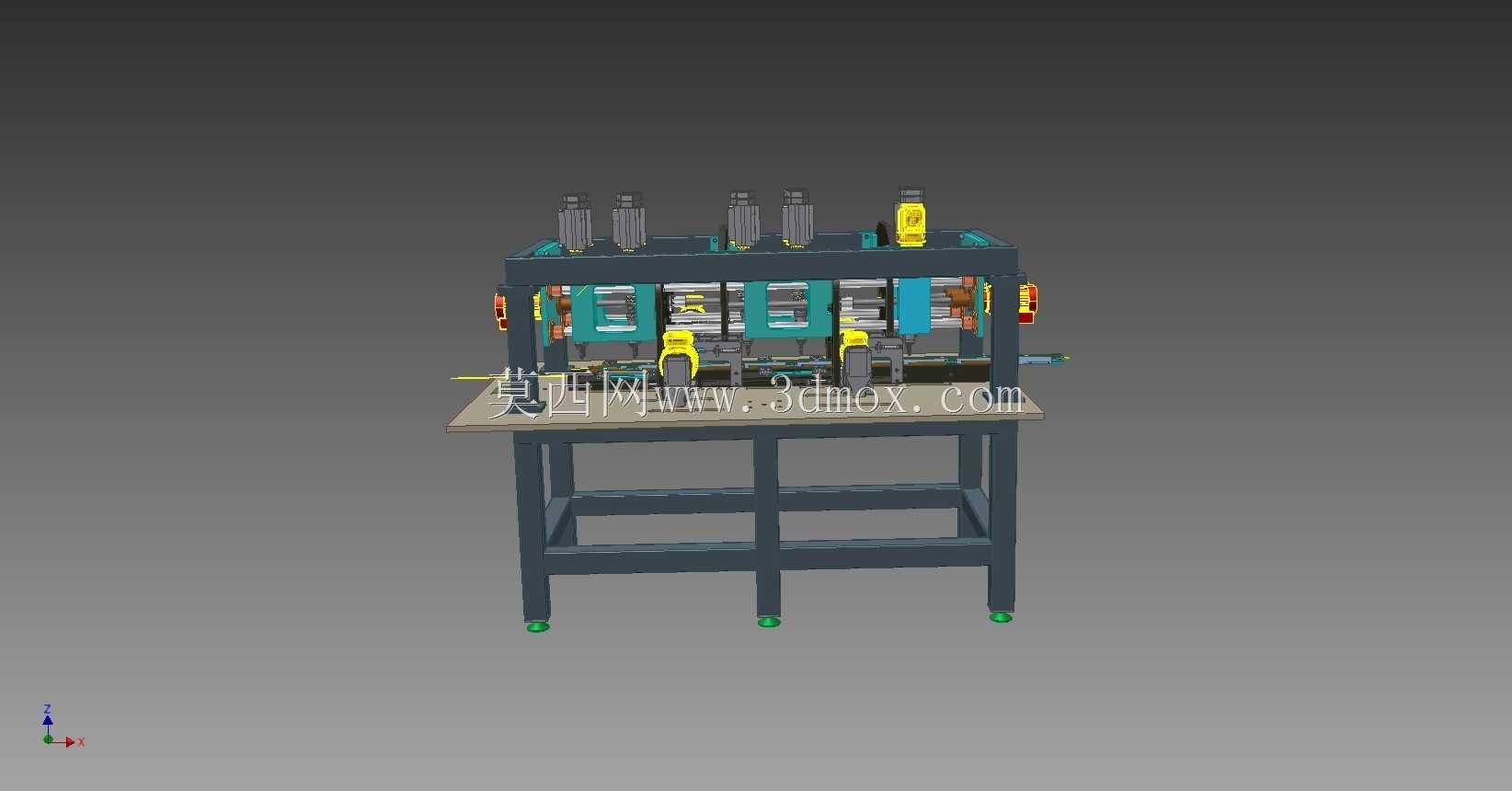

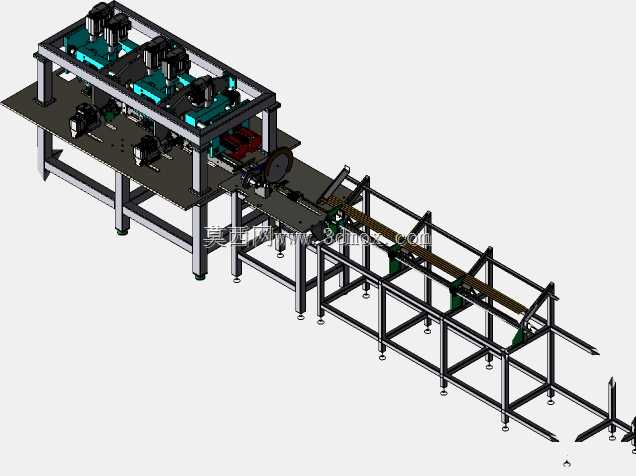

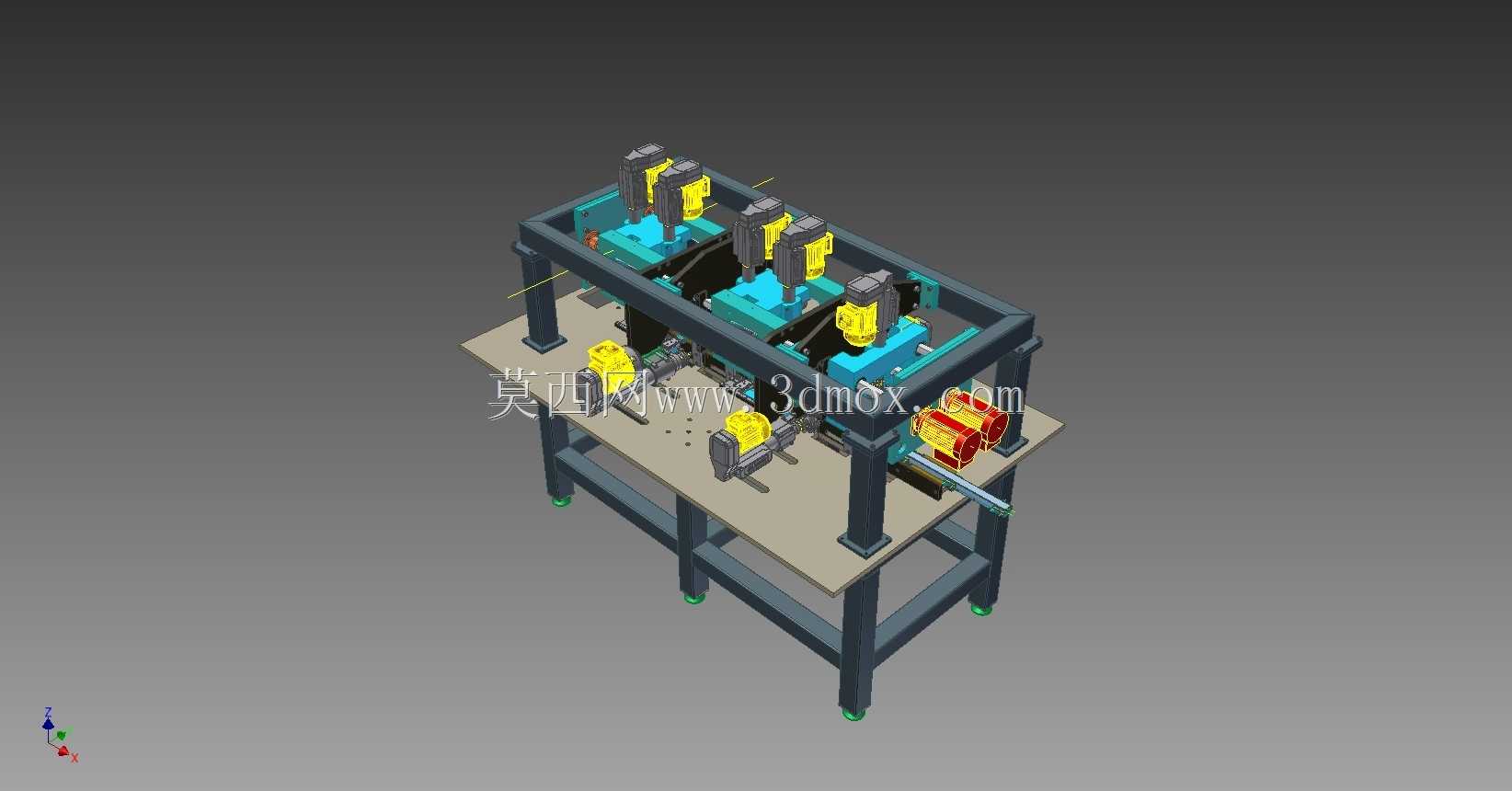

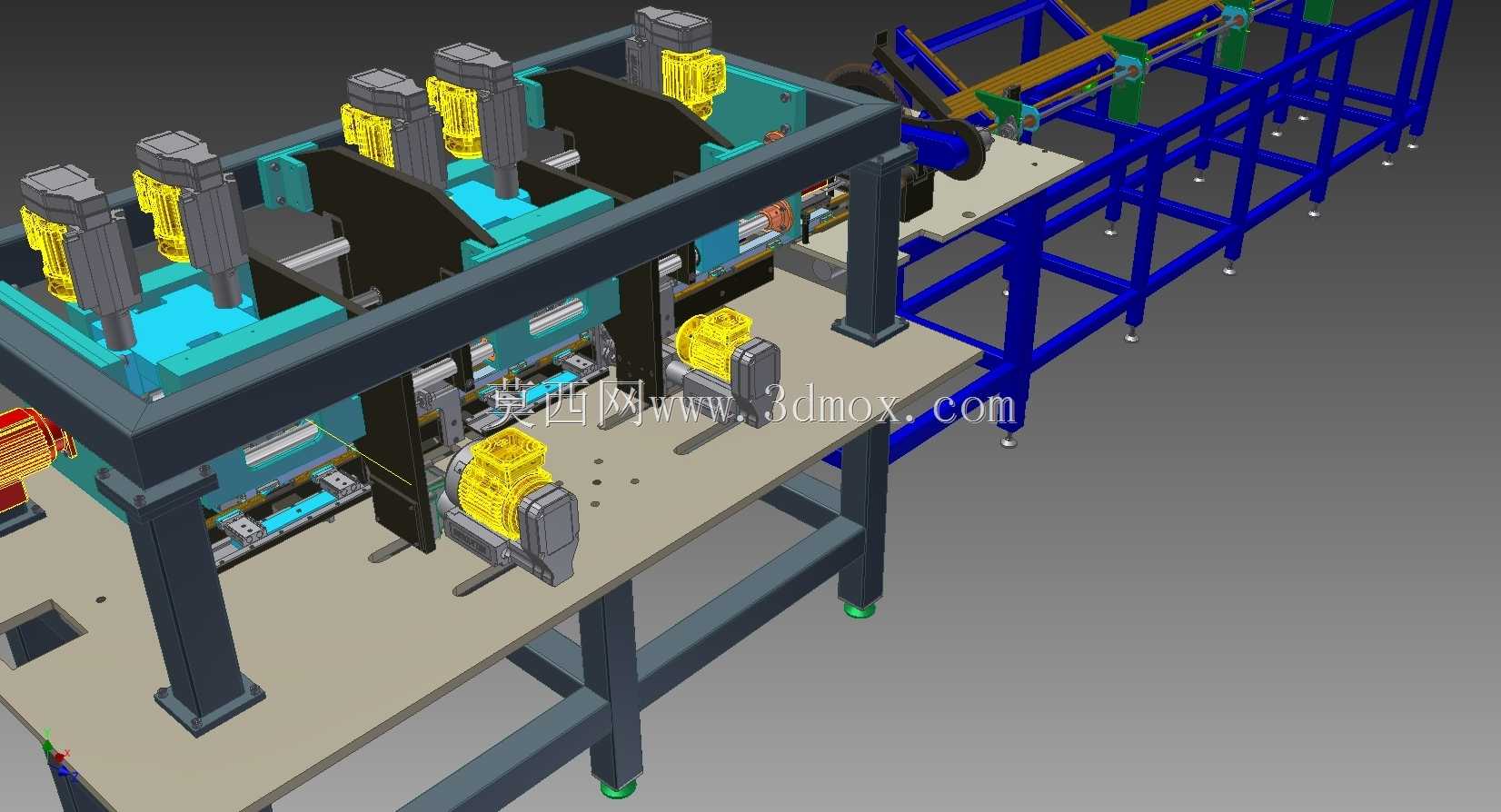

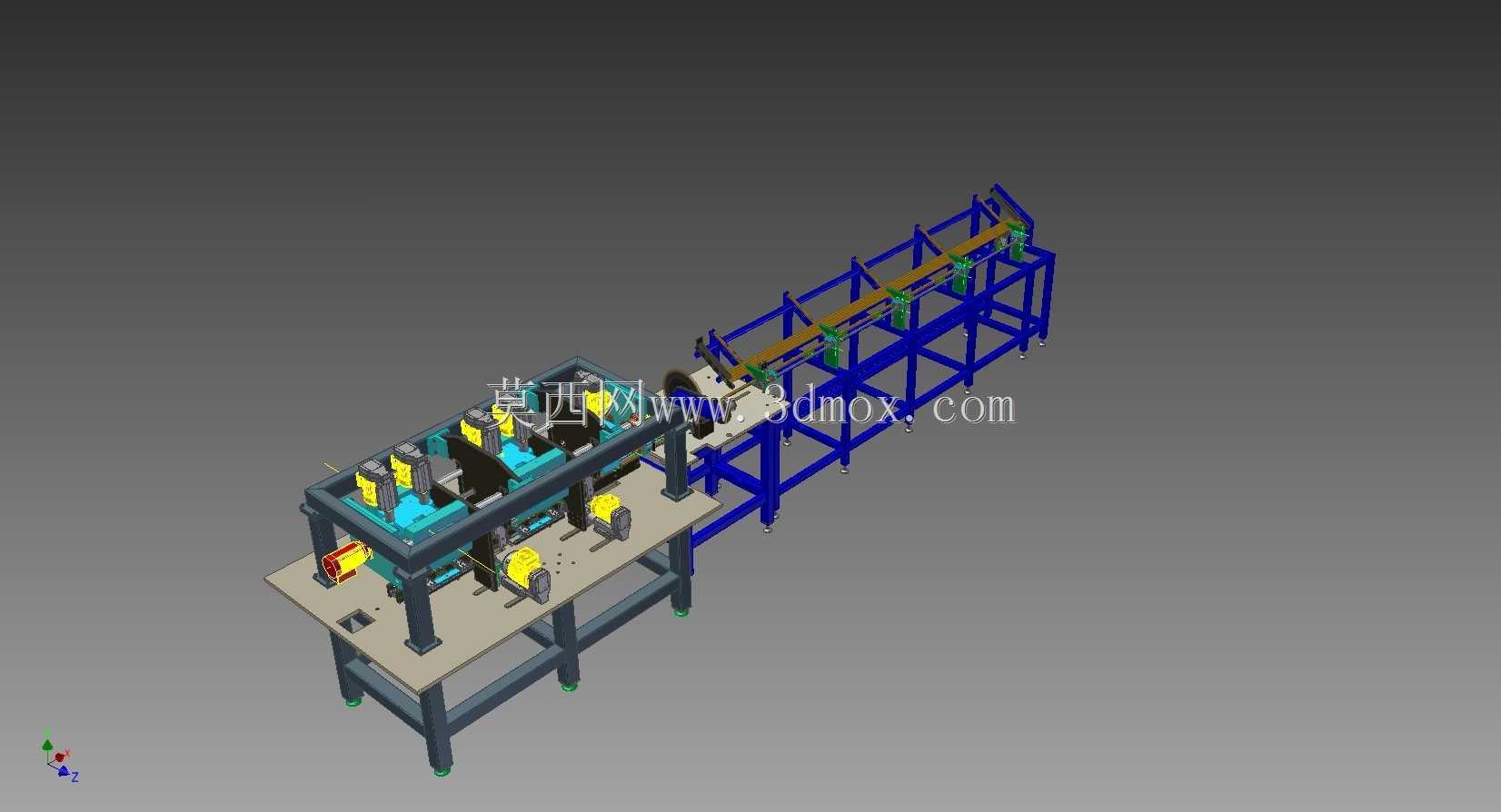

这款设备主要面向五金零部件批量加工、标准件生产、小五金配件制造等行业场景，针对长棒料类工件的多工序连续加工需求设计，可替代传统分散工序的单机作业模式，大幅减少工件在不同设备间转运、装夹的辅助时间，降低人工操作的劳动强度与装夹误差，适配中小型五金加工车间、紧固件生产产线的棒料类零件量产需求，能够覆盖圆棒、六角棒等常见截面型材的加工场景，适配碳钢、铜、铝合金等多种常见金属棒料的加工要求。设备整合了棒料自动送进、定长切割、钻孔加工、内螺纹攻丝四个核心加工工序，通过机架上方的多组加工工位并行排布，实现棒料从 raw 料输入到成品螺纹件输出的全流程连续作业，送料机构可根据预设加工长度精准推送棒料至切割工位，切割工位完成定长裁切后，工件依次流转至钻孔工位完成底孔加工，最终进入攻丝工位完成内螺纹成型，后续拓展的螺钉送入结构可直接完成开槽螺钉与螺纹孔的装配工序，实现从棒料到简易装配件的一体化加工。在设计思路上，设备采用框架式方管焊接机架作为整体承载基础，机架底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，整体安装边界控制在常规中小型工业设备的占地范围内，无需额外做特殊地基处理即可完成部署；多组加工动力头沿棒料送进方向平行排布，每个动力头配备独立的进给驱动与主轴传动结构，可根据加工需求单独调整进给行程与主轴转速，不同工位之间通过直线送料导轨衔接，配合定位挡块与夹紧机构保证工件在各工位流转时的位置精度，避免工序间的定位偏差影响最终加工精度；设备的操作与控制元件集中布置在机架侧方，便于操作人员站在设备单侧完成参数调整、上下料辅助与运行状态监控，各加工区域预留了足够的刀具更换与维护空间，日常更换锯片、钻头、丝锥等耗材时无需拆解设备主体结构，可大幅缩短设备维护停机时间。设备的整体布局充分考虑了加工过程中的排屑需求，切割、钻孔、攻丝工位下方预留了切屑收集空间，可配套集屑车或排屑装置完成加工废屑的集中收集，避免废屑堆积影响设备运动部件的正常运行；各动力头的传动部位均设置了安全防护结构，防止加工过程中切屑飞溅、刀具外露带来的安全隐患，整体结构兼顾了加工效率、运行稳定性与操作安全性，适配中小批量棒料类螺纹零件的连续化生产需求。
