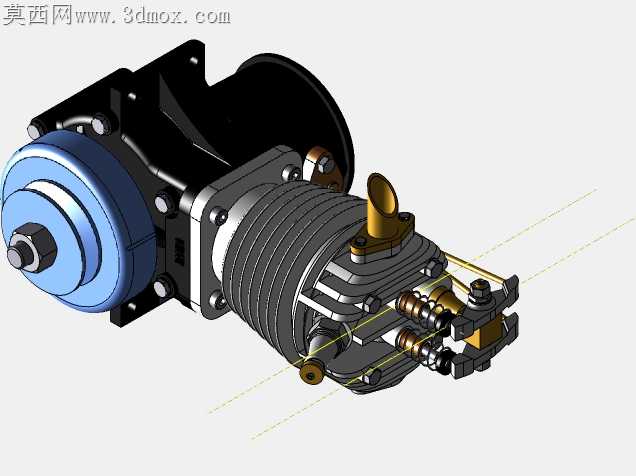

奇异果II型小型四冲程动力装置结构设计

小排量单缸四冲程动力装置的加工适配一直是模型级动力落地的核心痛点，常规缩比设计常忽略薄壁散热件的加工形变余量，导致成品缸体散热鳍片在铣削后出现翘曲，直接影响运行时的热交换效率。这套结构在缸体鳍片的根部做了0.15mm的圆角过渡补强，没有照搬全尺寸发动机的直角鳍根设计，避开了小尺寸工件铣削时的应力集中问题，鳍片间距控制在1.2mm，刚好适配直径1mm的立铣刀走刀，不需要换刀就能完成整个缸体外壁的精加工，减少了二次装夹带来的同轴度误差。

缸头部分的进排气道没有做过度顺滑的曲面打磨，刻意保留了1:12的锥度过渡，适配小型化油器的安装公差，气道壁厚度均匀控制在0.8mm，既满足压铸成型的壁厚要求，也不会因为过厚导致热积累闷车。输出端的蓝色带轮和曲轴的配合位做了H7/p6的过盈配合设计，没有额外添加定位销，靠配合面的摩擦力就能传递扭矩，减少了零件数量，也避免了小尺寸销孔加工时容易出现的偏斜问题，装配时只需要将带轮加热到120摄氏度就能轻松压入，冷却后自动锁死，不会出现高速运转时的松脱隐患。

侧置的气门摇臂组件做了集成化设计，把原本分开的摇臂支座和缸头散热片做了一体化结构，不需要额外加工安装孔位，摇臂轴的安装孔直接在集成支座上一次镗出，同轴度能控制在0.02mm以内，避免了分体装配带来的气门开闭不同步问题。曲轴箱的合箱面没有做满铺的密封槽，只在油道和轴承位周围设置了窄边密封胶槽，减少了密封胶的用量，也避免合箱时多余的胶被挤入轴承内部造成卡滞，合箱定位销采用了两段式设计，一端在曲轴箱上做了过盈固定，另一端做间隙配合引导，装配时不会出现销子脱落或者错位顶坏箱体的问题。

火花塞安装位周围做了凸起的加强筋，没有因为追求外观平整做薄缸头壁，避免拧紧火花塞时出现缸头开裂的问题，加强筋的走向和散热鳍片顺向排布，不会额外增加风阻，还能引导气流顺着鳍片间隙流动，带走火花塞周围的高温。燃油进气口的黄铜接头做了滚花防滑设计，和缸头的配合位涂少量厌氧胶就能固定，不需要焊接或者卡箍固定，减少了外围零件的体积，适配小型模型的紧凑安装空间。整个结构所有棱角都做了不小于0.1mm的倒角，没有锋利的锐边，既避免加工时的崩边问题，也能防止装配调试时划伤操作人员，所有螺纹孔都做了0.2mm的倒角引导，拧入螺丝时不会出现螺纹错牙的情况，哪怕是新手装配也能顺利完成组装，不会因为小的操作失误损坏零件。
