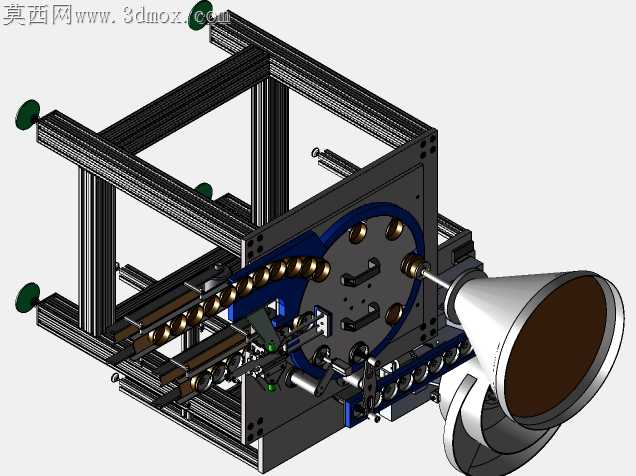

多规格兼容粉末充填压合生产设备

小规格容器粉末充填工位最常出现的卡料、漏粉问题，根源在于导料结构与工位转位的同轴度偏差，这套设备在结构设计阶段就把这类现场工况痛点作为核心优化方向。料斗出料端的锥形曲面做了三段式变径处理，靠近进料口的大锥角段用来承接大流量粉末下落，避免架桥堵塞，中段收窄的锥面做了镜面级的曲面顺滑过渡，不会残留结块粉末，最末端的出料口配合星形轮的容料槽做了间隙配合，单边公差控制在0.02mm以内，既不会因为间隙过大漏粉污染工位，也不会因为间隙过小刮擦星形轮表面产生金属碎屑混入成品。星形轮的容料槽做了快换式结构设计，三种尺寸的容料槽轮盘可以在不拆解主传动轴的情况下完成更换，轮盘与轴的配合采用H7/g6的间隙公差，定位销做了锥面导向，现场换型时不需要反复打表找正，对准定位销推入锁紧即可完成换型，比传统的整体式转位结构换型时间缩短七成以上。周向导轨的曲面轮廓完全匹配三种规格容器的运动轨迹，导轨与容器外壁的接触段做了超高分子量聚乙烯的嵌条设计，金属框架本身采用铝型材拼接结构，型材的拼接面做了铣平处理，拼接公差控制在0.05mm以内，不会因为框架变形导致导轨错位卡滞容器。压合工位的压头做了浮动式结构，压头与驱动杆之间留有0.1mm的径向浮动量，配合弹簧预紧，即使容器因为粉末充填量略有偏差出现微小倾斜，压头也能自动适配盖子的位置，不会压偏容器盖导致废品。出料通道同样做了快换式设计，不同尺寸的容器对应不同宽度的出料导槽，导槽通过卡扣固定在机架上，不需要拧动螺栓即可完成更换，导槽的倾斜角度经过反复验证，刚好让成品容器依靠自重顺滑滑出，不会因为角度过小堆积卡料，也不会因为角度过大滑落速度过快磕碰变形。整套结构没有多余的冗余设计，每一处配合公差、每一段曲面轮廓都围绕多规格快速换型、充填压合稳定无故障的核心需求做取舍，完全适配小批量多规格的家用容器粉末充填生产场景，不会出现通用充填设备换型麻烦、小规格容器适配性差的问题。
