双缸往复式蒸汽动力机组结构设计

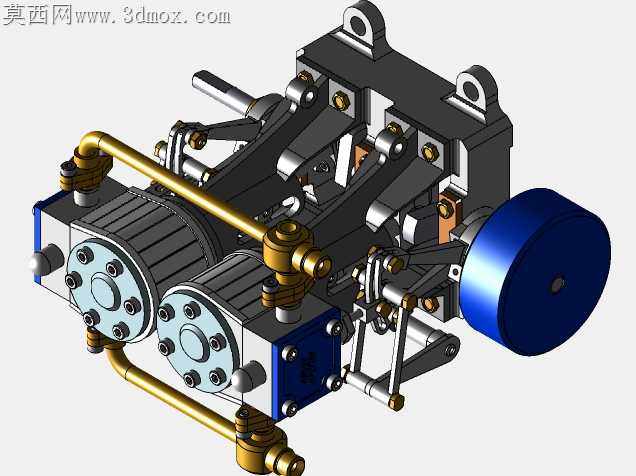

做这个双缸蒸汽机建模的时候，最先敲定的是配气相位的配合逻辑，两个气缸的曲柄夹角特意错开90度，避免出现止点死区，不管飞轮停在哪个角度，进汽推动活塞都能顺利带动曲轴转动，不会像单缸机那样需要手动盘车越过止点。一开始想把两个气缸做成直列并排的结构，画了两版草图发现配气凸轮轴的长度会拉得太长，整机横向尺寸太臃肿，后来改成V型斜置排布，两个缸体夹角控制在60度，既缩短了曲轴的支撑跨距，还能让两侧的进汽管路走最短路径，减少蒸汽输送的压损。缸盖部分的螺栓排布花了不少心思，一开始均匀布了6颗螺栓，做密封面受力模拟的时候发现靠近气阀的位置压合力不够，容易漏汽，后来调整成不对称排布，在进排汽口附近多加了两颗小规格螺栓，同时把缸盖密封面做了0.1mm的微凸设计，螺栓锁紧后密封面能均匀压合，不会出现局部翘曲。外部的黄铜管路一开始想做成整根弯管，建模的时候发现和缸体接头的位置很难做到完全同轴，装配的时候会出现强行掰管的应力，后来拆成几段带活接的管路，每段两端都做了标准锥面密封接头，装配的时候可以微调角度，不用刻意追求管路的绝对平直，反而更贴近真实蒸汽机的装配工艺。侧面的飞轮没有做花哨的镂空设计，特意保留了实心轮缘的厚重感，转动惯量算下来刚好能抵消活塞往复的冲击力，让曲轴输出的转速更平稳，不会出现一冲一顿的顿挫感。配气滑阀的配合间隙留了0.05mm，建模的时候特意把滑阀和阀腔的配合面做了高光洁度的质感处理，毕竟这个位置是蒸汽密封的核心，间隙大了漏汽，间隙小了热胀之后容易卡滞。缸体外侧的散热鳍片没有做等距排布，靠近燃烧室的位置鳍片更密，远离的位置逐渐变疏，既符合散热的温度梯度需求，也让外观的层次感更强。调试材质的时候，缸体用了深灰铸铁的哑光质感，管路用了拉丝黄铜的暖金色，飞轮做了烤蓝的深蓝色金属漆面，不同材质的反光度特意拉开差距，铸铁的粗糙度调高避免塑料感，黄铜的金属反射强度控制在30%左右不会太晃眼，烤蓝飞轮加了一点点细微的划痕质感，更像真实使用过的机件状态。整个模型的所有配合都按真实装配关系做了约束，转动飞轮的时候能带动活塞往复、滑阀同步切换进排汽方向，完全可以用来做蒸汽机工作原理的演示教具，不管是教学演示还是机械结构实训都能直接用，没有多余的装饰性零件，每一个结构都服务于动力输出的核心功能。
