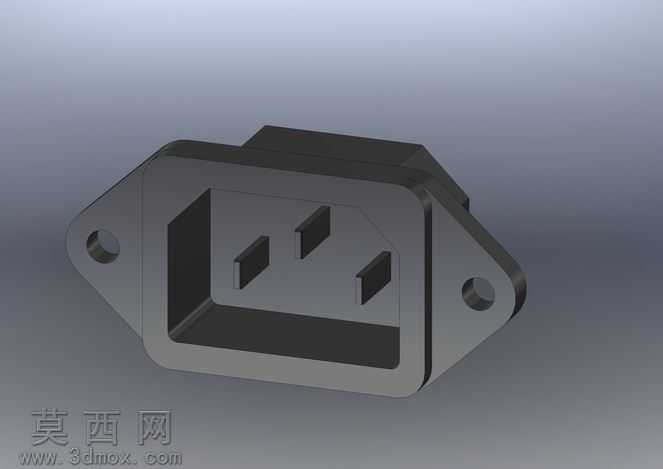

本作品为面板安装式CEE22电源输入连接器的三维参数化设计成果,建模阶段采用SolidWorks软件完成全特征构建,首先以连接器的实际安装尺寸为基准绘制法兰安装面板的草图,精准定位两侧带沉孔的安装孔位,确保孔位间距、沉孔深度与面板安装场景的通用标准完全匹配,为后续产品的实际装配提供可靠的尺寸依据。建模过程中对插座内部的三个导电插片槽位进行了精细化特征处理,严格按照CEE22规格的电气安全间距要求设计槽位的深度、宽度与排布角度,同时还原了插片槽周边的绝缘挡墙结构,保证结构设计符合电气绝缘的安全规范。外壳部分采用带拔模斜度的实体特征构建,还原了连接器外壳与设备面板贴合的密封唇边结构,以及外壳后端用于线缆接入的导向卡扣结构,所有边角处均添加了符合工业产品设计规范的圆角过渡特征,既还原了实际产品的注塑工艺特征,也避免了锐边结构带来的安全隐患。材质与渲染阶段,为连接器主体外壳赋予了哑光黑色阻燃工程塑料材质,调整材质的粗糙度参数还原塑料表面的细微磨砂质感,为两侧金属安装法兰赋予了拉丝不锈钢材质,设置合适的金属反射率与环境贴图参数,呈现出金属配件的真实质感,插片槽内部的导电接触件则赋予镀镍金属材质,区分不同部件的材质差异。渲染时采用柔和的侧上方主光源搭配底部补光,清晰呈现连接器的结构层次与材质细节,同时通过剖面预览功能可直观展示内部的槽位排布与壁厚设计。设计过程中充分考虑了该类连接器的实际使用场景,在安装法兰与主体外壳的衔接处设计了定位凸台结构,可在面板安装时实现快速定位,避免安装过程中出现转动偏移,外壳的壁厚设计均匀,符合注塑成型的工艺要求,避免出现壁厚不均导致的注塑缺陷,整体模型的所有特征均为可编辑参数化特征,可根据实际使用需求调整安装孔距、槽位尺寸等参数,适配不同规格的设备面板安装需求,完整还原了该款工业连接器的外观结构与装配特征,可用于电气设备的结构装配验证、产品展示宣传以及相关教学演示场景。
- 全部评论(0)
- 模板大小 2.08 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 通用五金配件
