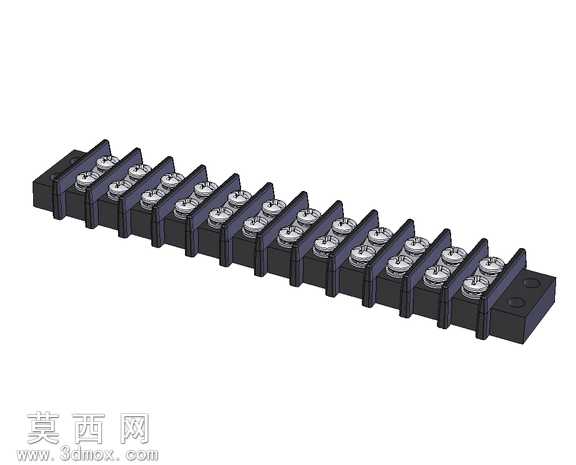

十二位接线端子排结构三维设计

本作品为十二位接线端子排的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位完成基座主体的轮廓绘制，通过拉伸、切除等基础特征构建出绝缘基座的整体框架，基座上均匀排布十二个独立的接线位，每个接线位的卡槽、螺丝孔位均按照通用接线端子的行业标准尺寸进行参数约束，确保各位置尺寸公差符合实际生产装配要求。每个独立接线单元的金属导电件、压线螺丝、绝缘隔片均采用独立零件建模，金属导电件部分通过扫描、拉伸切除构建出压线卡口与螺丝配合的螺纹孔结构，还原了金属件的导电接触结构与压线固定结构；绝缘隔片设计在相邻两个接线位之间，通过凸台卡槽结构与基座实现卡合固定，建模时对隔片的厚度、卡槽配合间隙做了精准参数设置，保证装配后隔片无松动、相邻接线位绝缘隔离可靠。装配阶段采用自下而上的装配逻辑，先将单个接线位的金属件、螺丝、隔片装配为独立子装配体，再通过线性阵列命令将子装配体均匀排布在基座的对应卡槽内，最后完成基座两端安装固定孔的结构创建，整体装配过程中添加了同轴、重合、间隙配合等约束，还原真实产品的装配关系，避免出现结构干涉问题。渲染阶段为不同零件赋予对应材质，绝缘基座与隔片采用黑色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料件的哑光质感；金属导电件与压线螺丝采用镀锌金属材质，设置合适的金属反射率与高光参数，还原金属件的金属光泽与表面质感；渲染场景采用深色纯色背景，搭配柔和的侧方主光源与补光，突出端子排的整体结构与各零件的层次关系，清晰展现每个接线位的结构细节。设计思路上围绕电气接线场景的实用需求，十二位的接线位数量可满足多线路并行接线的使用需求，基座两端的安装孔可实现端子排的快速固定，相邻接线位的绝缘隔片可避免不同线路之间的接触短路，压线螺丝结构可实现导线的牢固压接，整体结构紧凑规整，既符合电气配件的安全规范，也兼顾了实际装配与使用的便捷性，模型同时保留了完整的特征参数，可根据实际使用需求调整接线位数量、基座尺寸、螺丝规格等参数，适配不同的接线场景使用要求。
