铝合金阳极氧化螺旋弹性联轴器设计

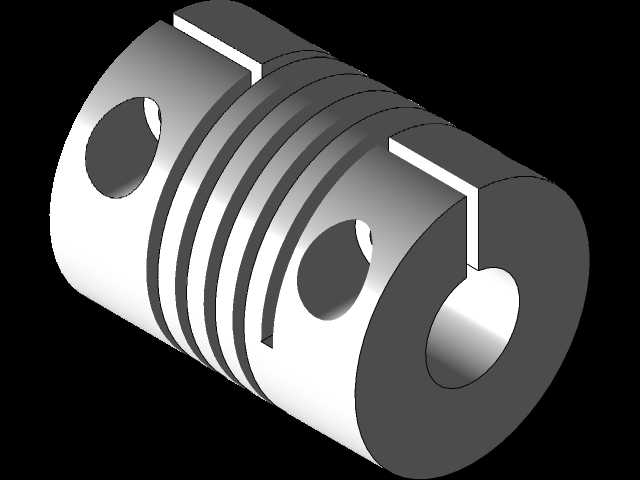

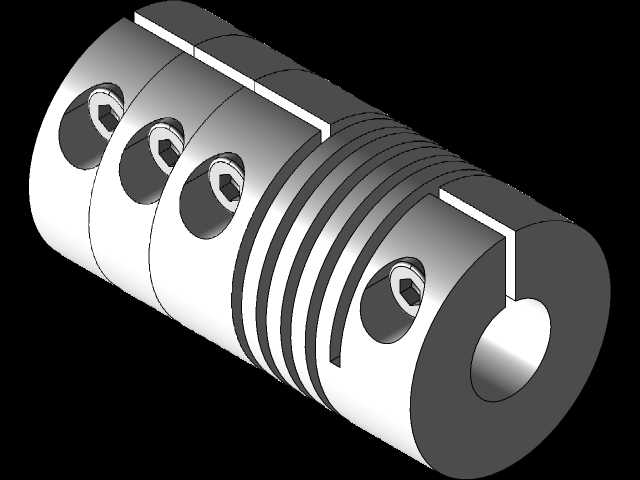

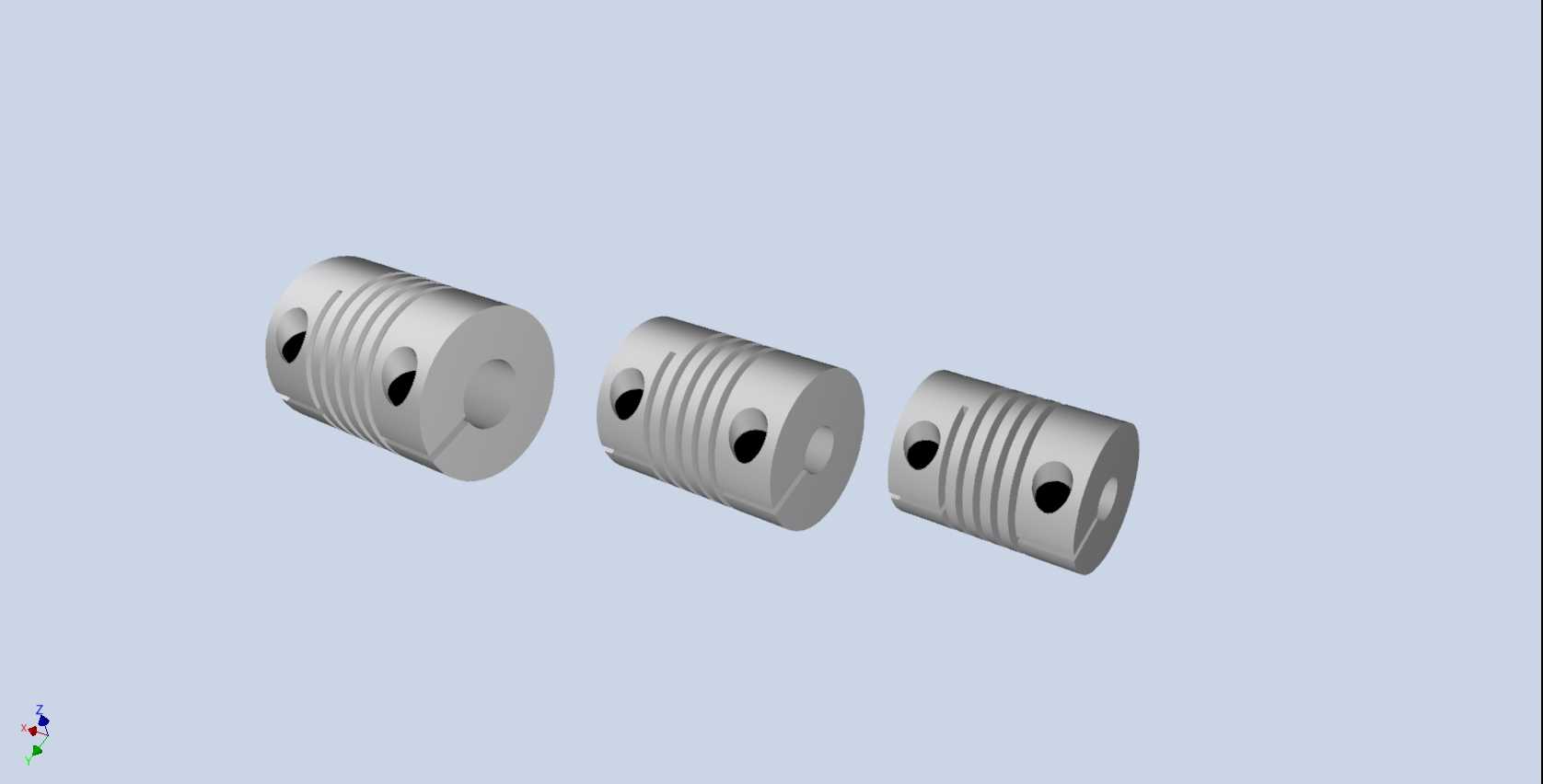

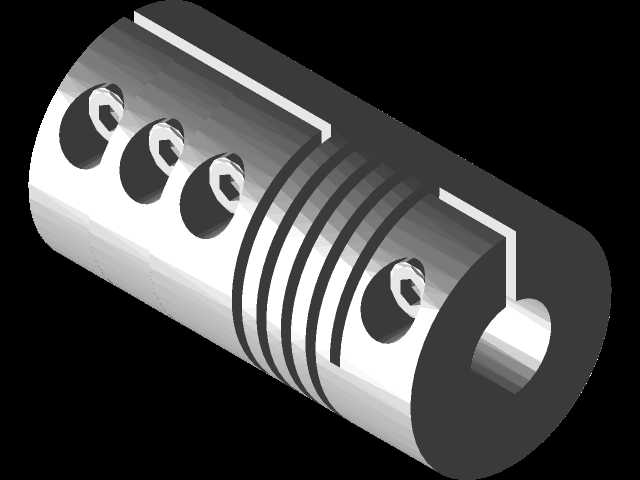

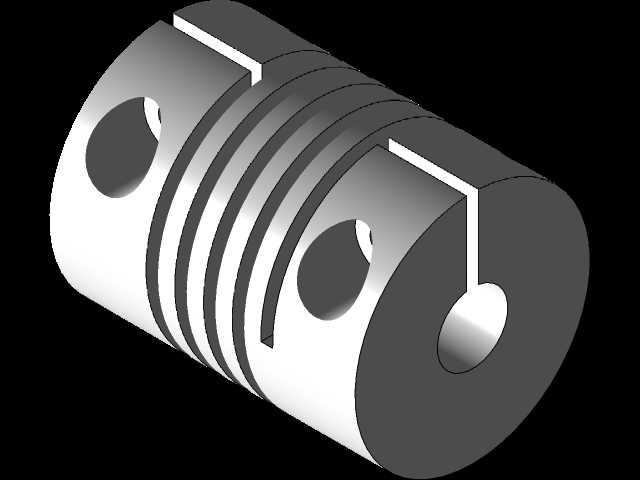

在小型自动化传动、3D打印设备、桌面级数控加工装置、精密检测仪器这类对传动同轴度补偿有明确需求的场景里，螺旋联轴器是应用频次极高的传动连接件，它不需要复杂的安装校准流程，就能在两轴存在微小径向、角向偏差的状态下稳定传递扭矩，避免刚性连接带来的轴端磨损、轴承过载等问题，是小扭矩精密传动链路里不可或缺的基础部件。这款螺旋联轴器采用整体式铝合金阳极氧化坯料加工而成，没有拼接、装配结构，整体通过CNC铣削加工出连续的螺旋切槽，依靠切槽部位的弹性形变来吸收两轴之间的安装偏差，相比传统的刚性联轴器，它的缓冲减振性能更优，传动过程中不会产生明显的背隙，能保证步进、伺服系统的传动精度，不会因为轴系偏差导致丢步、定位不准的问题。设计过程中针对小规格传动场景的常用轴径做了适配，一共规划了三种常用的内孔规格，分别适配6mm对6mm、6mm对8mm、8mm对8mm的轴端连接需求，基本覆盖了小型步进电机、伺服电机、编码器、滚珠丝杆这类常见传动部件的轴径范围，安装时只需要通过侧壁的顶丝锁紧轴端即可完成固定，不需要额外加工键槽，安装操作非常简便，适合快装式的小型设备装配场景。外形上采用圆柱式整体结构，整体外径控制在紧凑尺寸范围内，不会占用过多的安装空间，螺旋切槽的螺距、槽宽经过反复调校，既保证了足够的弹性补偿量，能抵消0.2-0.5mm范围内的径向偏差、1-2度的角向偏差，又不会因为切槽过深导致传动刚性不足，在额定扭矩范围内不会出现明显的扭转形变，保证传动响应的及时性。阳极氧化的表面处理让联轴器具备更好的耐磨、防锈性能，长期在车间、实验室等常规环境下使用不会出现表面氧化锈蚀的问题，整体重量较轻，不会给轴端带来额外的负载负担，尤其适合高速往复运动的传动场景，能有效降低传动过程中的振动和噪音，提升设备整体的运行稳定性。在实际选型使用时，只需要确认两端连接轴的轴径、所需传递的额定扭矩，以及安装位置的径向空间是否匹配，就可以直接选用，不需要额外做定制化修改，能大幅缩短小型设备的设计选型周期，降低装配调试的难度，即使是没有丰富传动设计经验的开发者，也能快速完成传动链路的搭建，避免因为轴系对中不良导致的设备故障、寿命缩短等问题。
