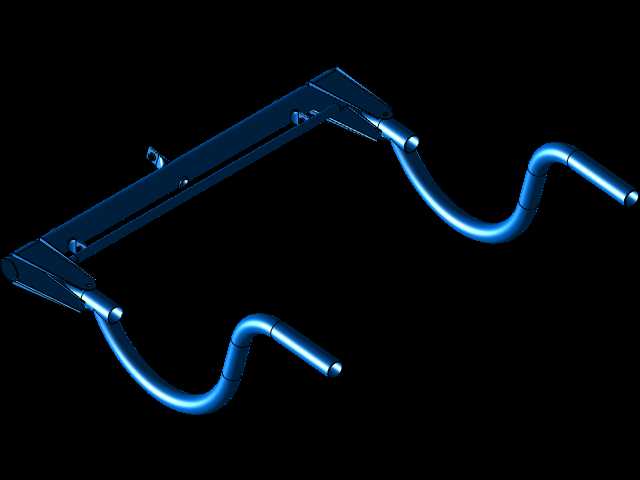

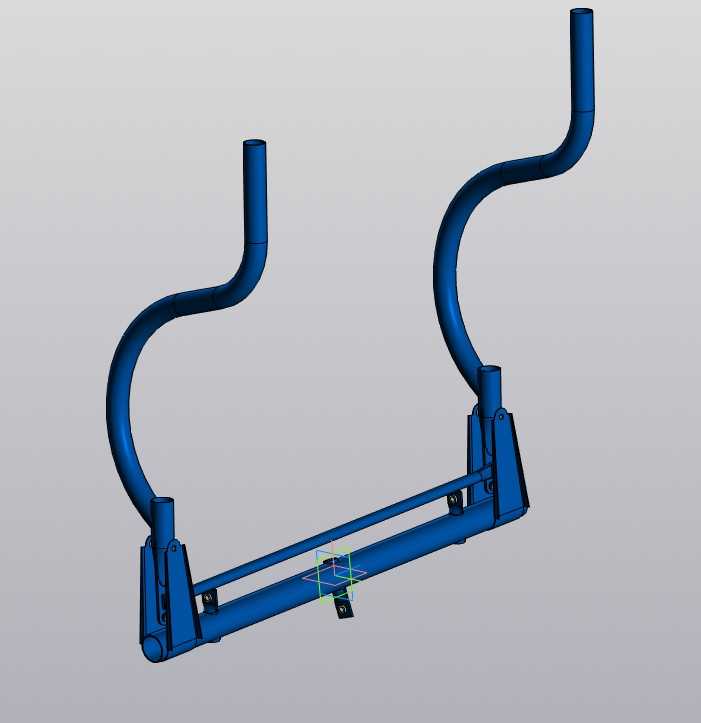

Falco F8飞机操纵杆总成结构设计

该操纵杆总成是轻型运动类载人飞机飞行操纵系统的核心执行构件，主要适配Falco F8系列轻型固定翼飞机的前舱驾驶位布局，承担飞行过程中飞行员对飞机俯仰、滚转姿态的手动操控指令传递功能，是飞行员与飞机气动操纵面之间最直接的人机交互载体，直接决定飞行操控的手感精度与指令响应可靠性，在整机适航验证环节属于必须通过严苛载荷测试与人机工效评估的关键部件。

从实际应用场景来看，该总成安装于驾驶舱前部仪表台下方的中央操纵区域，左右两侧的弯管握把分别对应正副驾驶位的操控位，可满足双驾驶模式下的操纵需求，当飞行员前后推拉握把时，总成底部的横向转轴会将直线推拉动作转化为绕轴转动的扭矩，通过底部预留的摇臂接口传递至机身内部的钢索传动机构，最终驱动水平尾翼的升降舵面完成飞机俯仰姿态调整；当飞行员左右压动握把时，总成内部的联动机构会将横向摆动力传递至两侧机翼的副翼操纵回路，实现飞机滚转姿态的控制，两个方向的动作互不干涉，可完成复合姿态操控指令的同步输出。

在功能特性设计上，该总成采用一体化弯管成型的主握把结构，握把的弯曲弧度完全贴合人体上肢自然握持的姿态角度，长时间握持飞行不易产生肌肉疲劳，握把顶端的柱形段预留了功能按键的安装空间，可后续集成配平调节、无线电发话等常用操控按键，减少飞行员手部离开操纵杆的操作频次。底部的安装基座采用加强筋结构设计，在承受飞行员最大操纵力的工况下不会产生结构形变，基座上的铰接点位均采用自润滑衬套的安装预留位，可降低长期往复转动产生的磨损，延长部件的维护周期。横向连接轴采用等截面空心圆管设计，在保证整体扭转刚度的前提下尽可能降低构件自重，适配轻型飞机对整机重量的严苛控制要求。

从安装边界来看，该总成底部的三个固定安装点位采用统一的孔位间距设计，可直接适配Falco F8系列机型机身前部的预装支架，不需要额外制作转接件，安装时仅需将基座固定孔与机身支架孔位对齐锁紧，再将底部摇臂与传动钢索的调节端连接即可完成装配，整体安装后的横向宽度适配Falco F8机型驾驶舱的中央通道尺寸，左右操纵的最大摆角不会与周边的仪表台、座椅扶手产生运动干涉，前后推拉的行程范围完全匹配升降舵面的最大偏转角度需求，不会出现操纵行程不足或者超程碰擦的问题。整体结构没有冗余的复杂构件，日常维护时仅需定期检查铰接点位的润滑状态与固定螺栓的预紧力即可，维护难度低，非常适合轻型民用飞机的使用维护场景。
