带肋翼梁桁条的PLA材质机翼结构

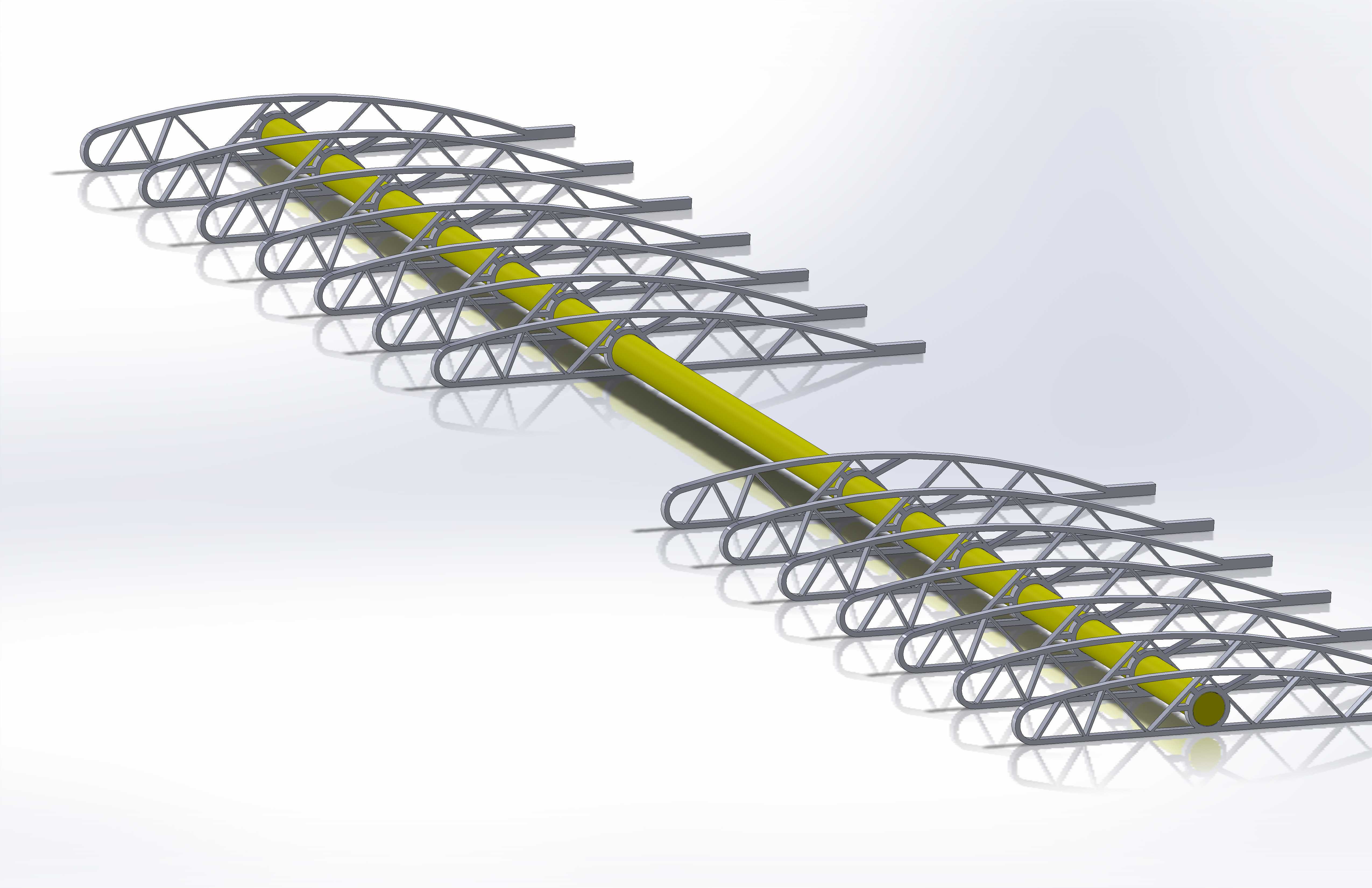

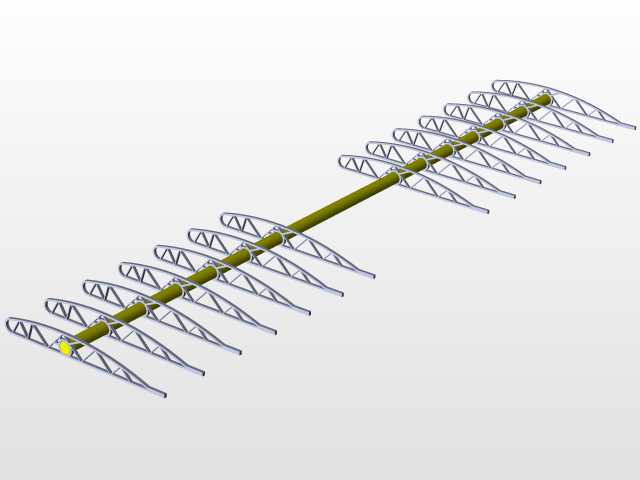

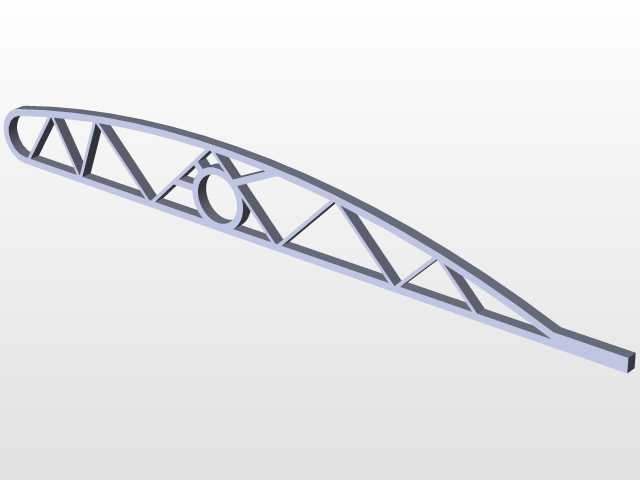

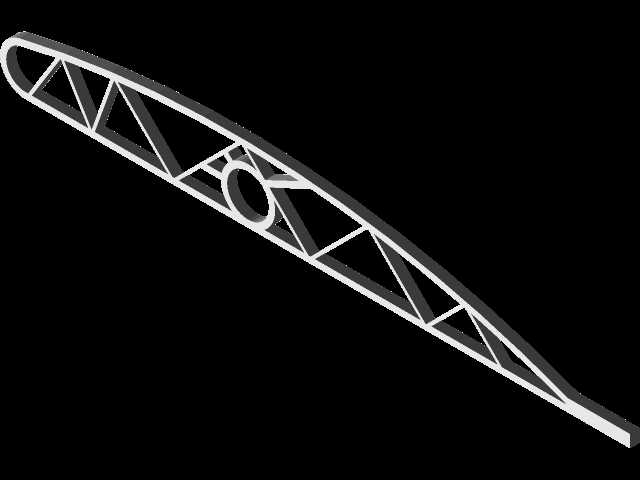

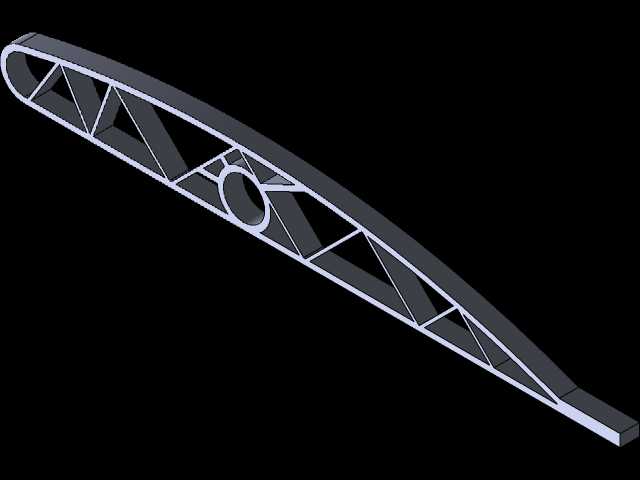

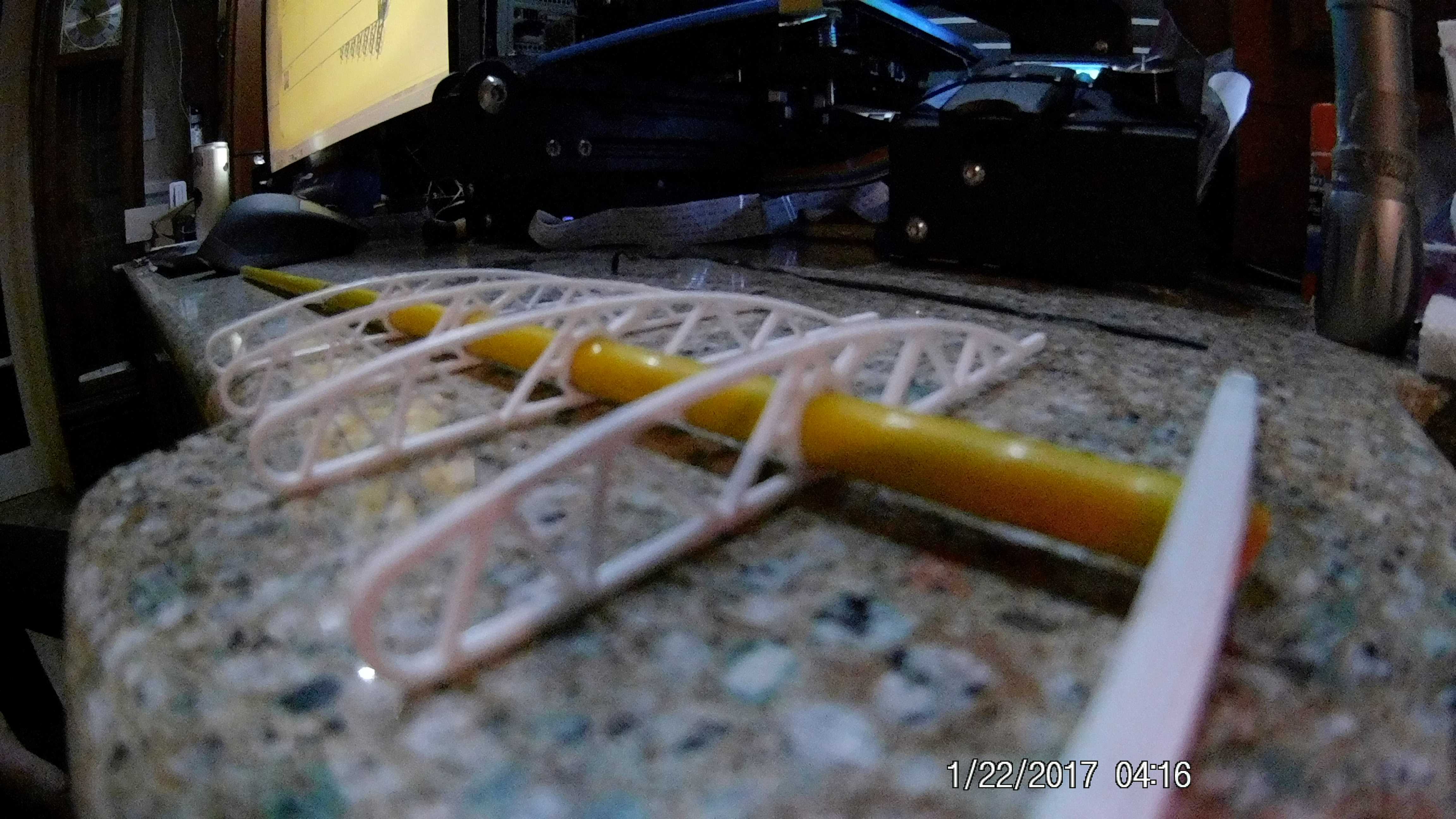

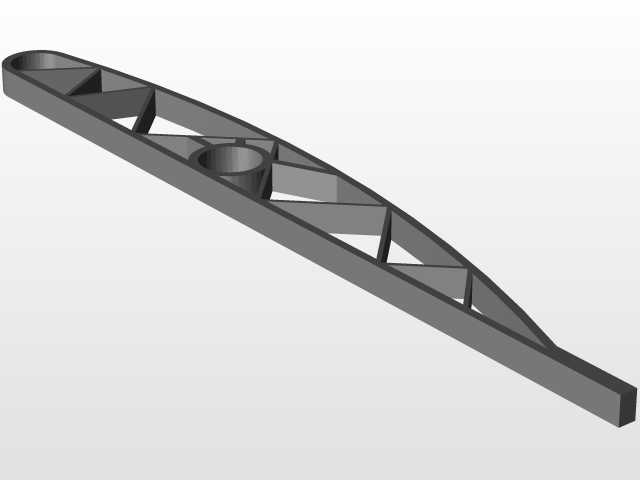

该结构为适配小型固定翼无人飞行器设计的轻量化机翼承力方案，主要应用于低速低空作业的小型无人机、航模验证机以及航空教学实训场景，可作为小型航拍无人机、环境监测无人机、教学演示航模的核心机翼承力骨架，替代传统木质、泡沫材质机翼骨架，解决传统骨架易受潮变形、结构强度一致性差、装配精度难控制的痛点。整个机翼骨架采用桁架式承力布局，核心承力路径沿翼展方向布置主翼梁，主翼梁作为机翼的主要纵向承力构件，承担飞行过程中产生的绝大部分弯矩与升力载荷，保证机翼在大迎角飞行、气流扰动工况下不会出现纵向弯折失效。沿翼展方向等距排布的翼肋作为横向支撑构件，一方面维持机翼的翼型轮廓精度，保证机翼气动外形符合设计要求，避免飞行过程中翼面变形导致气动效率下降，另一方面将翼面承受的气动载荷均匀传递到主翼梁与桁条结构上，分散局部集中应力，防止局部载荷过大造成结构破损。布置在翼肋之间的多组桁条为辅助纵向承力构件，与翼肋形成稳定的空间桁架结构，大幅提升机翼蒙皮的支撑刚度，减少翼面在气流作用下的局部颤振，提升飞行过程中的结构稳定性。该结构设计时充分考虑了轻量化与强度的平衡，采用镂空桁架结构在保证结构刚度满足飞行载荷要求的前提下，尽可能去除非承力区域的材料，降低整体结构重量，提升飞行器的有效载荷能力与续航表现。结构的外形尺寸适配16英寸规格的翼型设计，翼根到翼尖的弦长、翼型厚度均按照标准低速翼型参数设置，各构件之间的连接位置预留了统一的装配定位基准，可直接与标准规格的机身连接座、舵机安装座适配，无需额外进行二次加工修整，安装边界清晰，装配时可通过定位卡槽快速完成各构件的拼接对位，降低装配难度与装配误差。材质选用PLA可适配快速成型工艺制作，同时也可替换为铝合金、玻璃纤维复合材料进行加工，满足不同载荷等级、不同飞行场景的使用需求，当采用复合材料制作时，可进一步提升结构强度与耐候性，适配更复杂的户外飞行作业环境。
