矿物空气分离工业成套设备结构设计

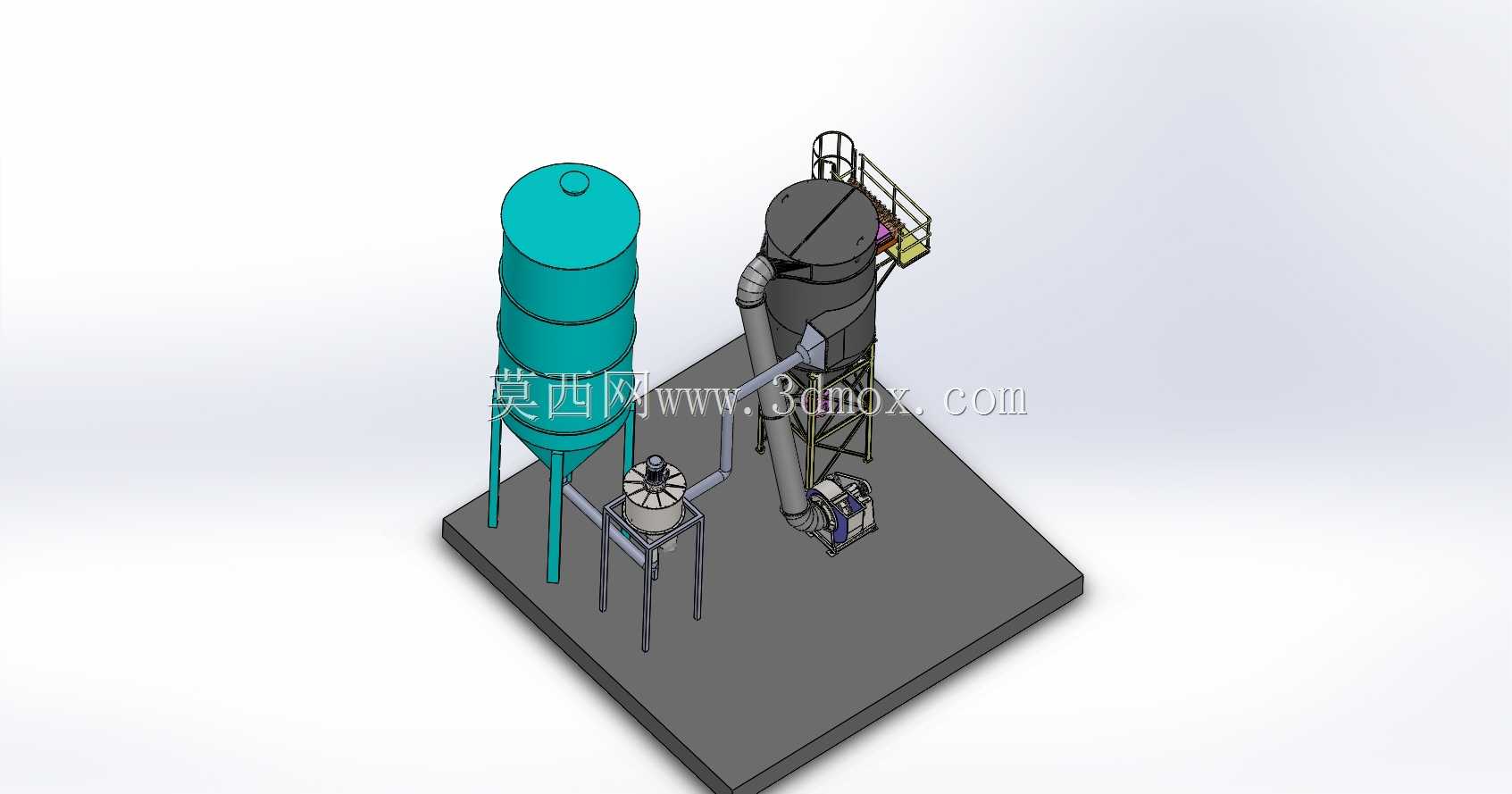

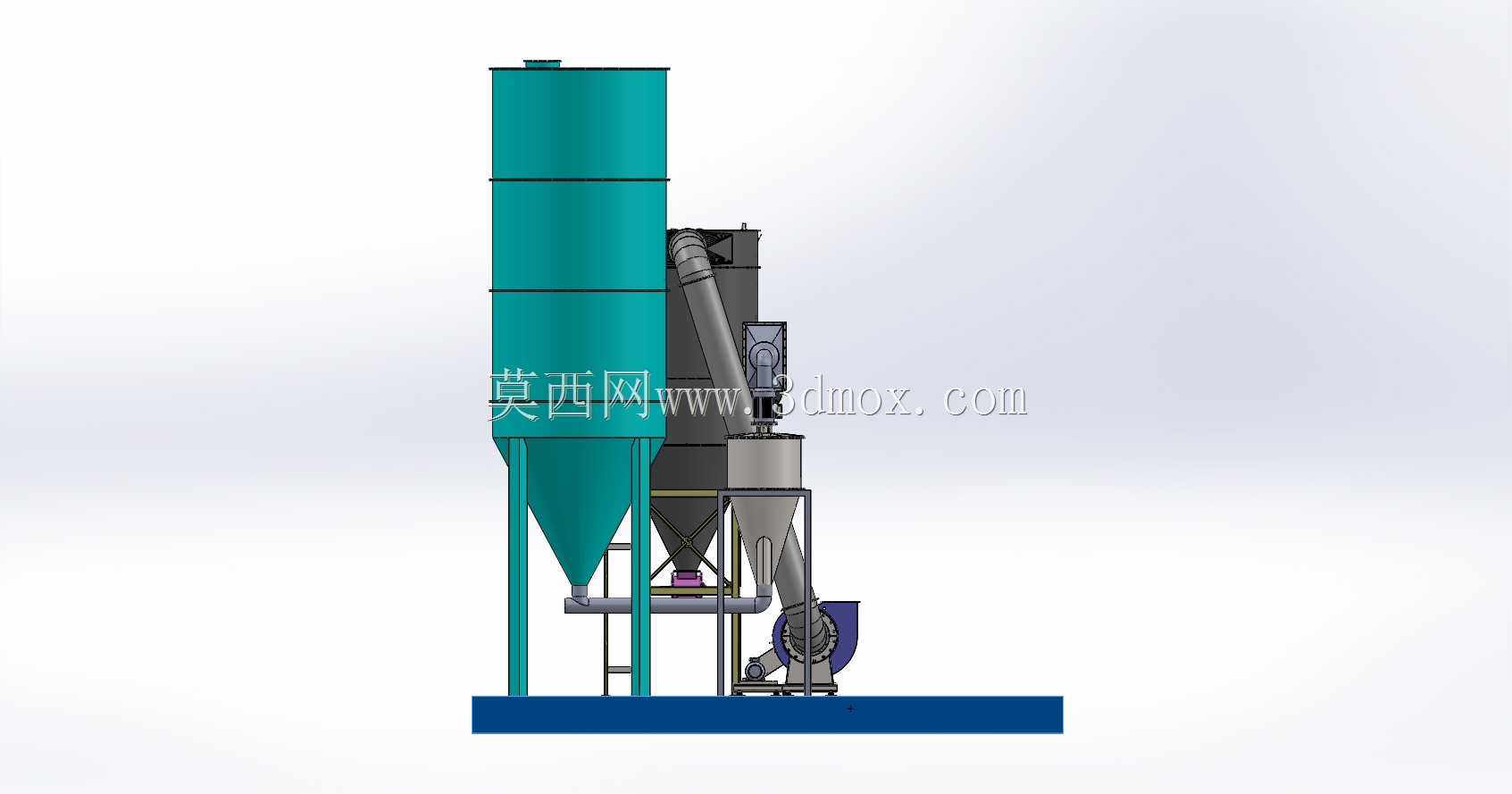

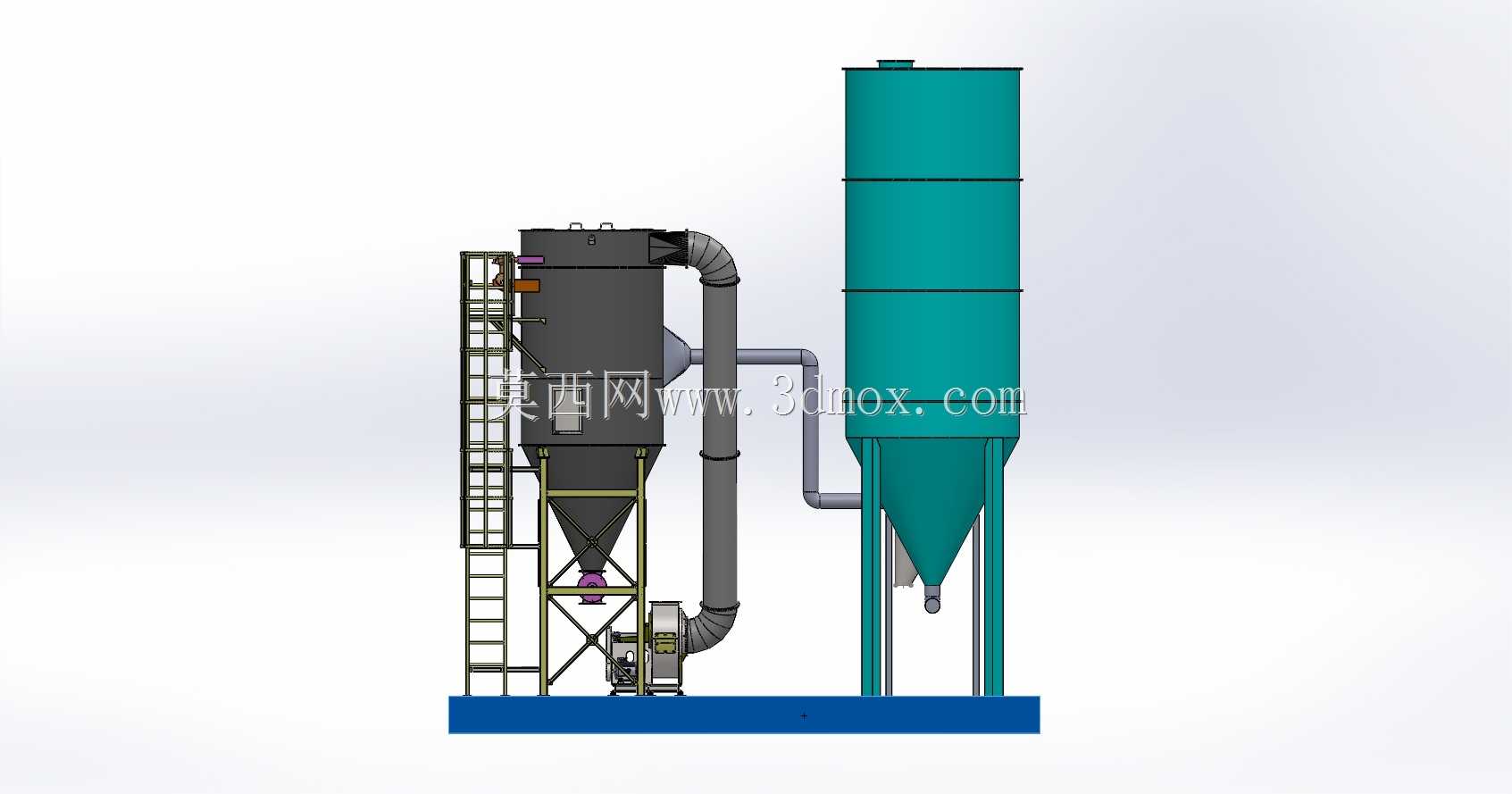

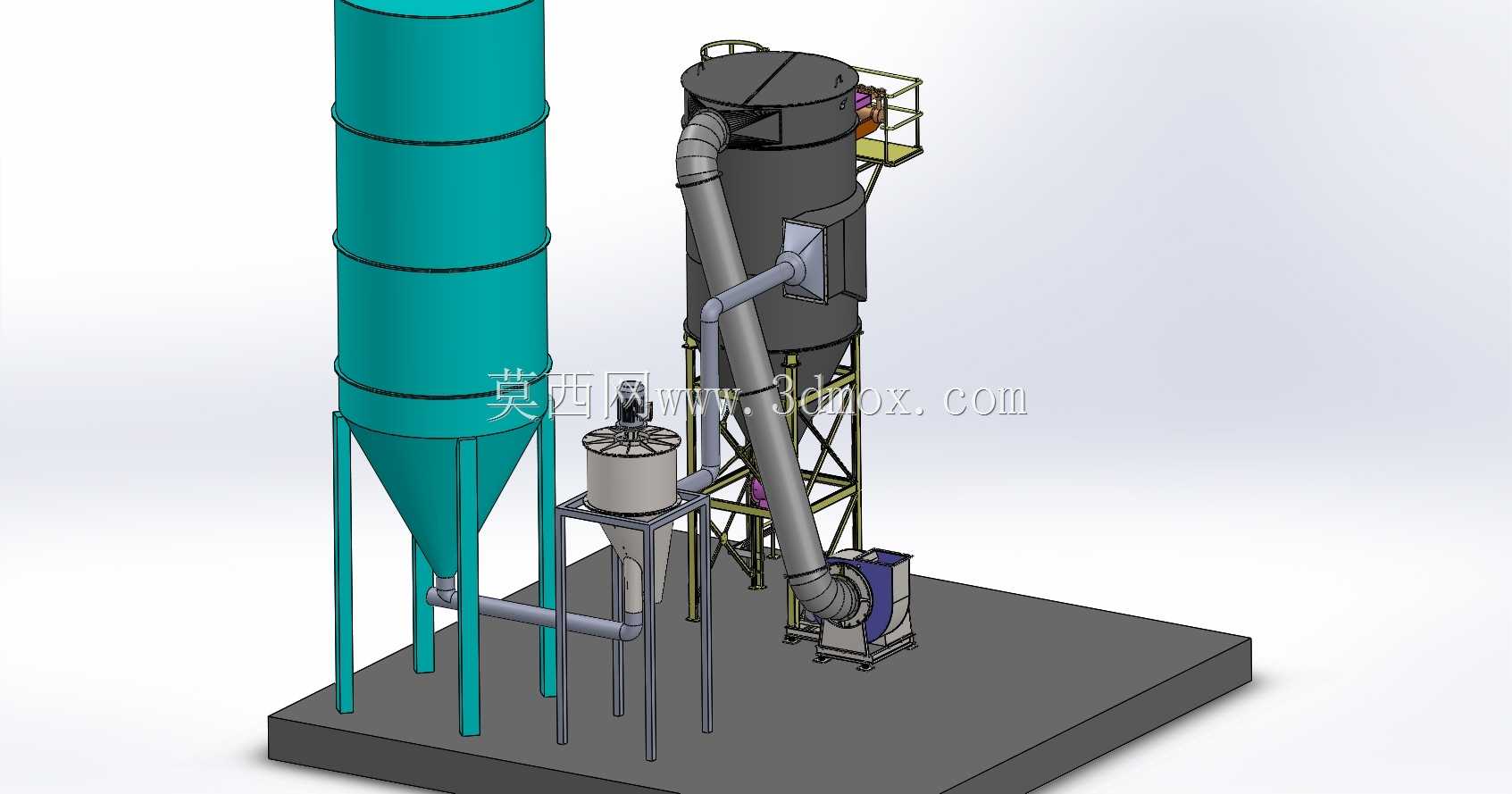

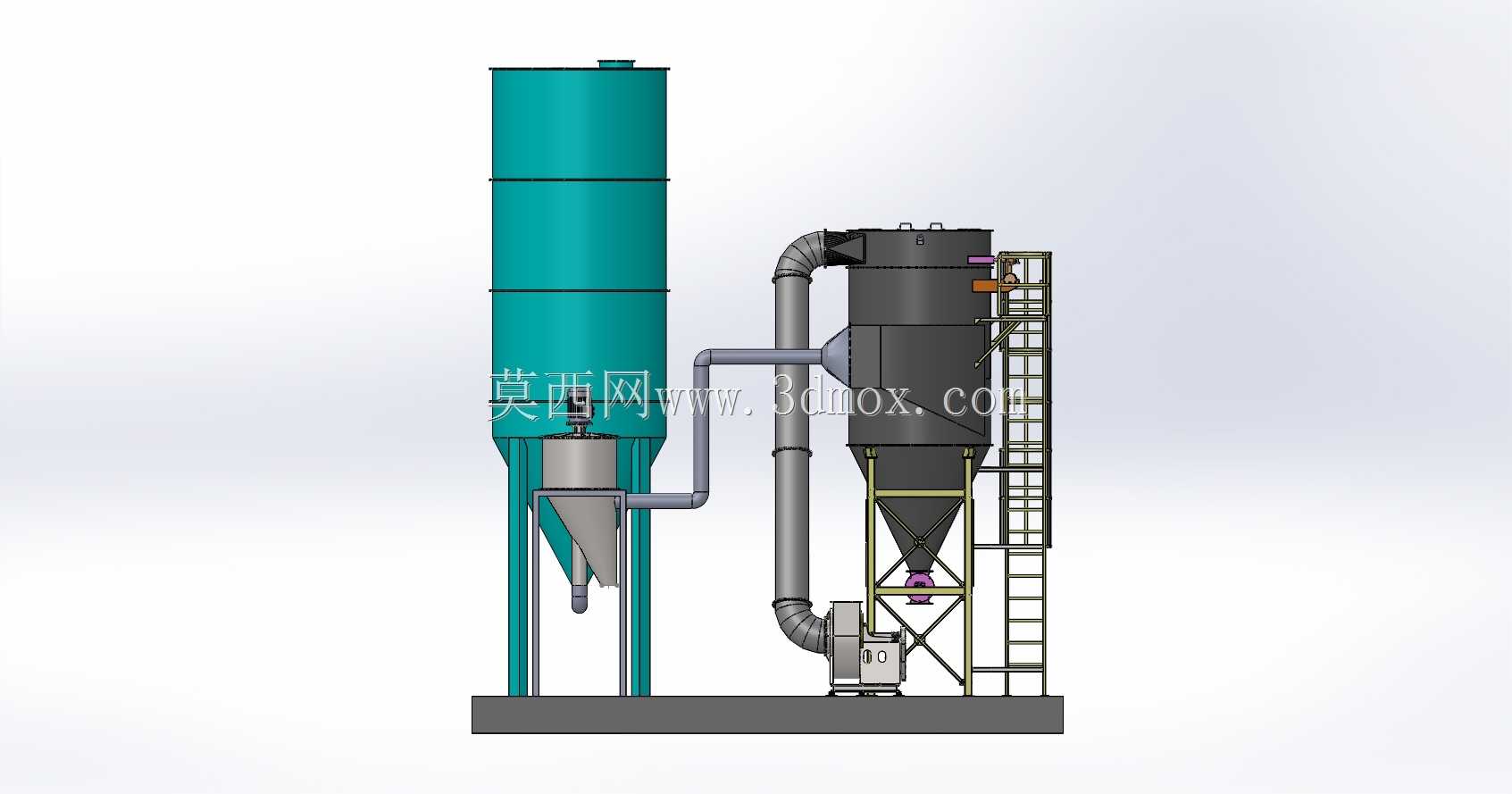

现场矿物分选工况里，含尘气流夹带硬质矿粒高速冲刷管道壁面，普通直角弯管的冲蚀磨损速率是顺流直管的7倍以上，这套分离设备的管路衔接处全部采用大曲率渐变弯管，内壁预留3mm耐磨衬板安装位，不用额外焊接补强筋就能抵消矿粒长期冲刷带来的壁厚损耗，避免运行半年就出现管壁磨穿漏粉的问题。锥底料仓的锥角特意设为62度，比常规粉料安息角大8度，矿粉下落时不会在锥壁粘附架桥，支腿和仓体的连接节点没有直接满焊，而是加了一圈环形加强箍分散载荷，就算料仓满载时出现轻微形变，焊缝也不会因为应力集中直接开裂。旋风分离筒体的进风口采用偏心切向设计，气流进入筒体后不会直接冲击中心排气筒，减少了紊流带来的分离效率损失，顶部平台的护栏高度刚好1.2米，巡检人员站在平台上更换顶部防爆阀时，不用侧身避让护栏就能完成操作，平台踏板采用花纹钢板折弯件，折边高度30mm，就算表面落了一层矿粉，踩上去也不会出现侧滑风险。中间的中转料斗和下方卸料阀的连接法兰特意留了2mm的轴向间隙，安装时不用强行撬动设备对齐螺孔，橡胶密封垫压缩量控制在30%左右，既能保证密封效果，也不会因为螺栓拧得过紧导致密封垫永久变形失效。风机进出口都加了软连接段，风机运行时的振动不会顺着管路传递到料仓和分离筒体上，避免长期振动导致管路法兰螺栓松动漏风，风机底座的安装孔做成长圆孔，现场找正时可以微调风机位置，保证皮带轮的同轴度误差控制在0.5mm以内，减少皮带磨损和异常噪音。整套设备的管路排布没有出现下凹的存液段，就算车间内湿度大导致管路内壁结露，冷凝水也会顺着气流方向流到分离筒体底部排出，不会在管路内积浆堵塞通道。支腿底部的安装板开了四个长圆孔，现场打地脚螺栓时就算存在10mm以内的定位误差，也能顺利完成设备固定，不用重新扩孔破坏地面基础。
