工业级自动旋转喷砂处理设备结构设计

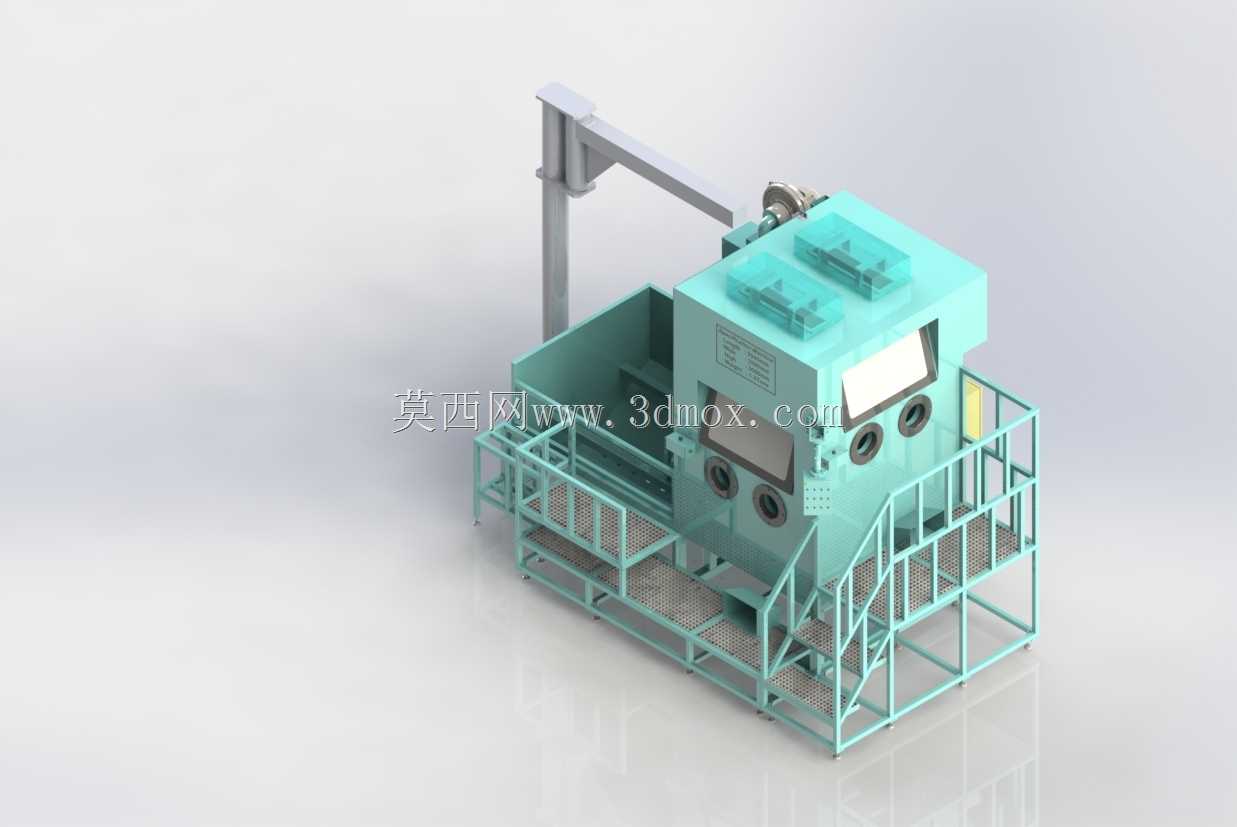

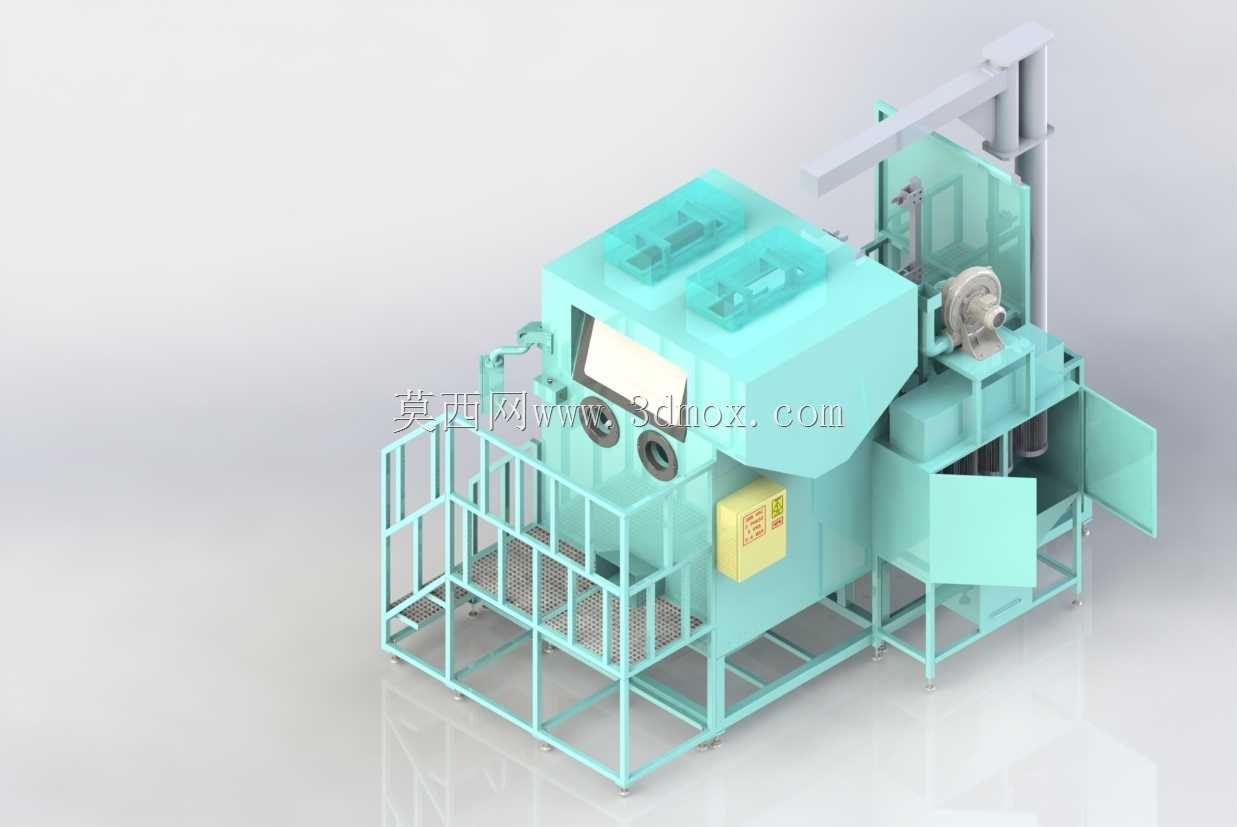

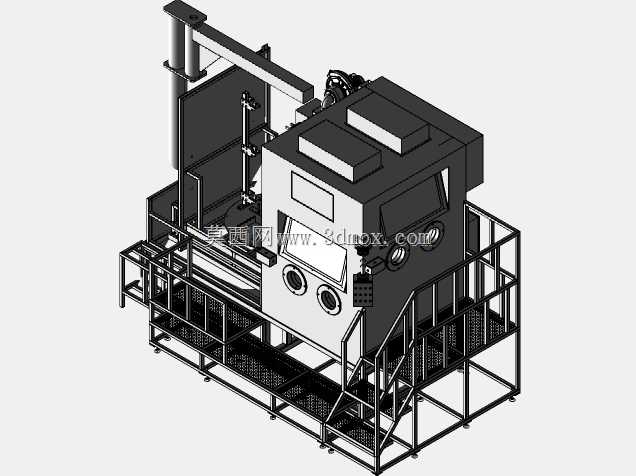

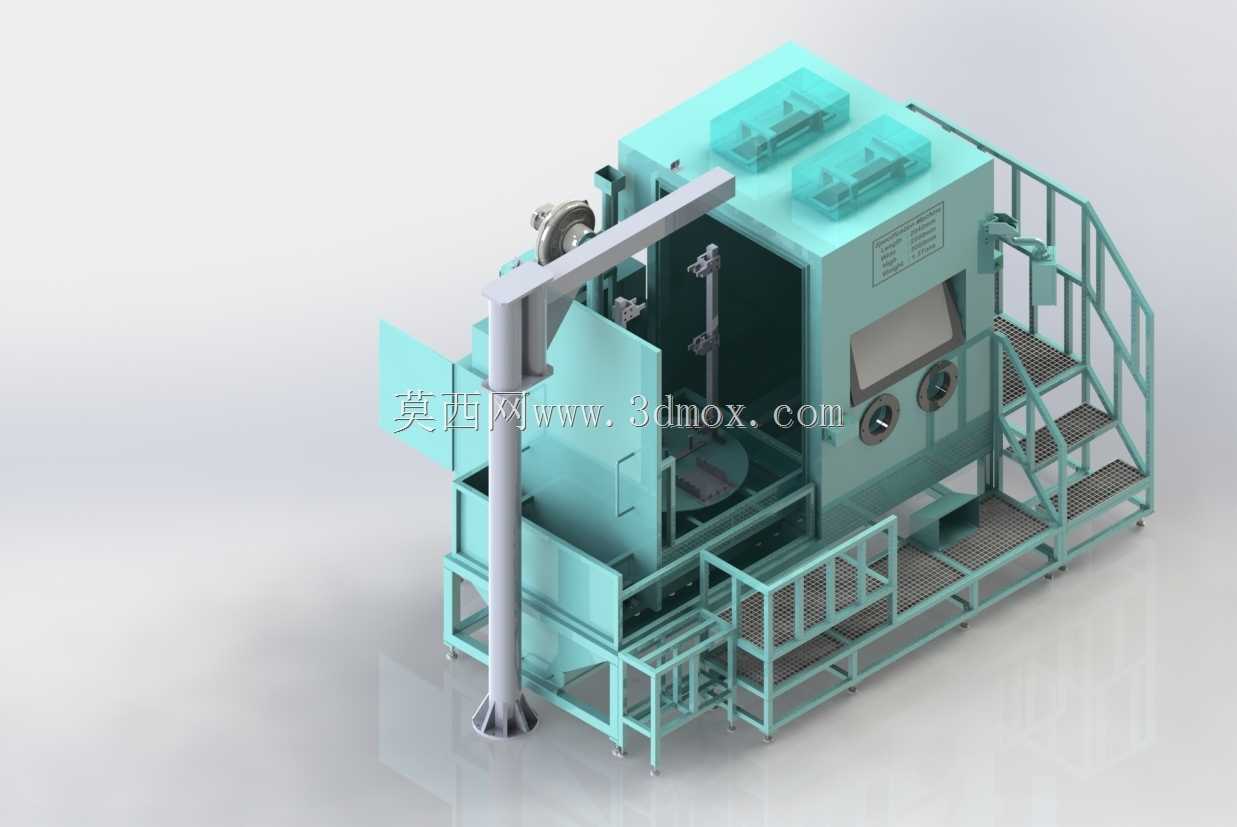

这款自动旋转喷砂设备主要面向金属零部件表面处理加工场景，广泛应用于五金制造、汽配加工、航空航天零部件预处理、铸造件后处理等生产环节，可完成工件表面氧化皮去除、残漆清理、焊接痕打磨、表面粗糙度调整、涂层附着力提升等核心加工工序，替代传统人工手持喷砂作业，大幅降低作业过程中粉尘对操作人员的职业健康影响，同时提升批量工件处理的加工一致性。设备整体采用分体式功能区布局，左侧为开放式上下料工位，搭配带安全护栏的钢制操作平台与步梯，方便操作人员完成重型工件的吊装、装夹与下料作业，平台采用防滑格栅板设计，可及时漏落作业过程中散落的磨料，避免作业面积料带来的滑倒风险。中部为封闭喷砂作业舱，舱体采用加厚钢板焊接成型，内壁做耐磨防护处理，舱体正面设置多组带防护袖套的操作口，既支持全自动旋转作业模式，也可切换为手动补喷模式应对异形复杂工件的局部处理需求；舱体顶部设置透明观察窗与防护格栅，可实时观察内部喷砂作业状态，同时避免磨料飞溅击穿窗体引发安全隐患。设备搭载的自动旋转工作台可根据工件尺寸、加工需求调整转速，配合多角度布置的喷砂枪组，可实现工件360度无死角均匀喷砂处理，避免人工喷砂常见的局部漏喷、处理厚度不均等问题。右侧为设备动力与除尘集成舱体，内置磨料回收分选系统、压缩空气调控单元与除尘过滤组件，可实现磨料的自动循环回收与分选，将可重复利用的合格磨料重新输送至喷枪组，同时将作业产生的粉尘过滤后达标排放，大幅降低磨料损耗与车间粉尘污染。设备外部配套的悬臂结构可用于吊装辅助工装或管线排布，整体安装边界充分考虑车间常规作业通道宽度与起重设备作业范围，无需对现有车间布局做大规模改造即可完成布设落地，设备整体做防腐涂装处理，可适应车间内多粉尘、高湿度的复杂作业环境，长期稳定运行。
