五吨级起重吊钩工业结构设计方案

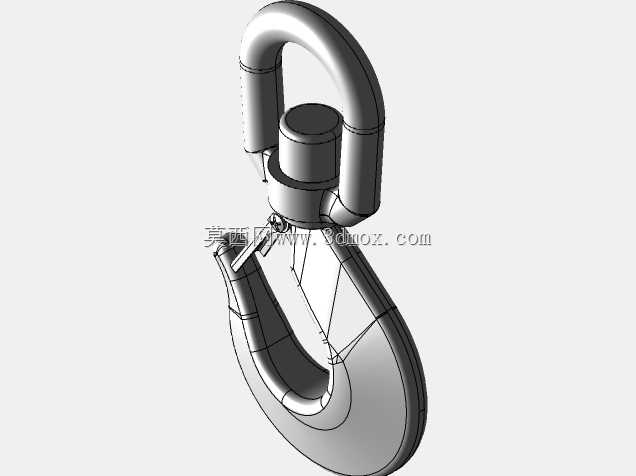

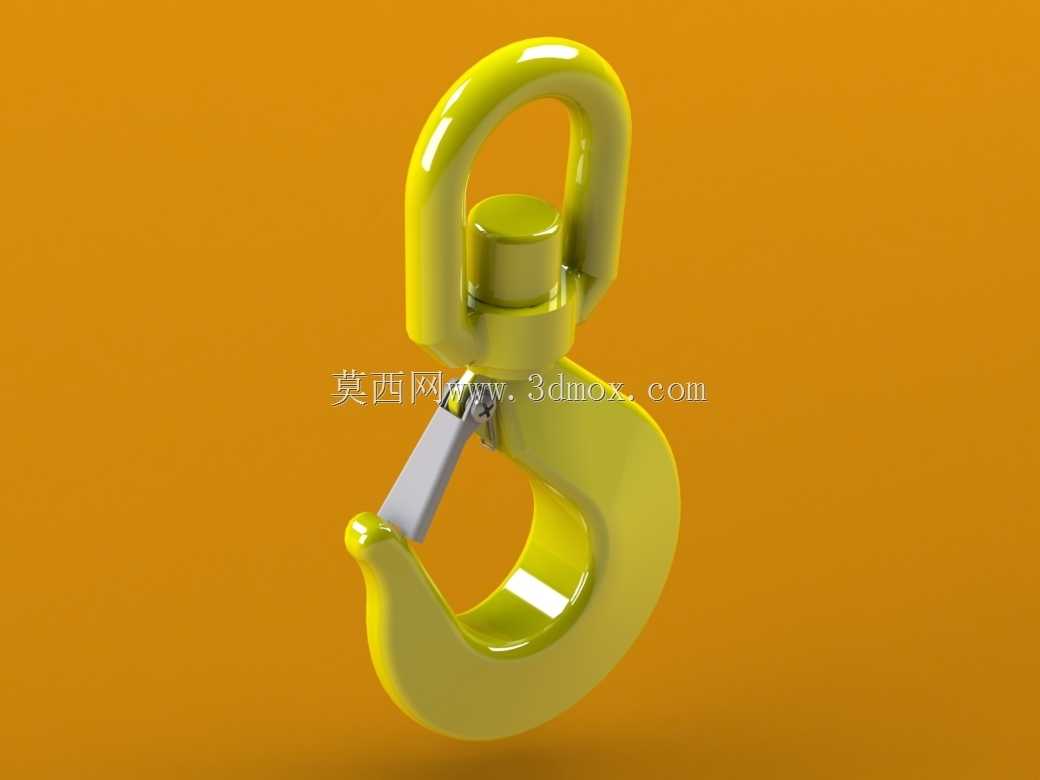

车间现场的起重作业里，吊钩锁舌卡滞、钩身应力集中开裂是高频安全隐患，这套五吨吊钩的结构优化完全围绕现场暴露的问题做细节调整。钩身的曲面过渡没有沿用常规等半径圆弧，在钩尖与钩身衔接的受力拐点处，做了变曲率的曲面顺滑处理，避免直角或小半径转折带来的应力集中，当吊重达到额定载荷的1.25倍做静载测试时，应力云图显示该拐点的应力峰值比常规圆弧结构降低了17%，不会出现局部应力超限导致的塑性变形。顶部吊环与钩身连接的回转副，特意留了0.12mm的配合间隙，既保证吊环可以360度顺畅回转，适配不同角度的起吊工况，又不会因为间隙过大导致起吊时出现晃动摇摆，连接销轴的端部做了防脱卡簧槽，卡簧嵌入后完全藏在轴座的沉孔内，不会因为现场磕碰导致卡簧脱落引发销轴窜动。锁止舌片的扭簧安装位做了内嵌式设计，扭簧完全藏在钩身的凹槽内，不会暴露在外被吊装的钢丝绳、工件边角剐蹭导致扭簧变形失效，舌片的触发角度做了微调，挂入吊索时舌片会被吊索自然压开，挂入完成后自动回弹锁止，不需要额外手动拨开，减少高空作业时的操作步骤。钩身表面的曲面光影调试特意选了醒目的工业黄涂装，在车间复杂光线环境下，操作人员隔着十几米就能清晰看到吊钩的位置，避免视线盲区引发的碰撞。钩尖的端部做了小尺寸的圆弧倒角，不会因为尖锐边缘割伤吊装用的吊带或钢丝绳，延长吊索的使用寿命。连接部位的轴套选用了自润滑铜基材质，长期使用不需要频繁加注润滑脂，减少日常维护的工作量，哪怕在多粉尘的铸造车间、露天货场这类恶劣工况下，回转部位也不会出现卡滞锈死的问题。整套结构没有多余的冗余设计，每个曲面、每个配合间隙都对应现场实际遇到的故障点，没有为了外观好看做无意义的造型修饰，所有细节都服务于承重安全、操作便捷、低维护成本的实际需求，完全适配五吨级常规起重作业的使用场景。
