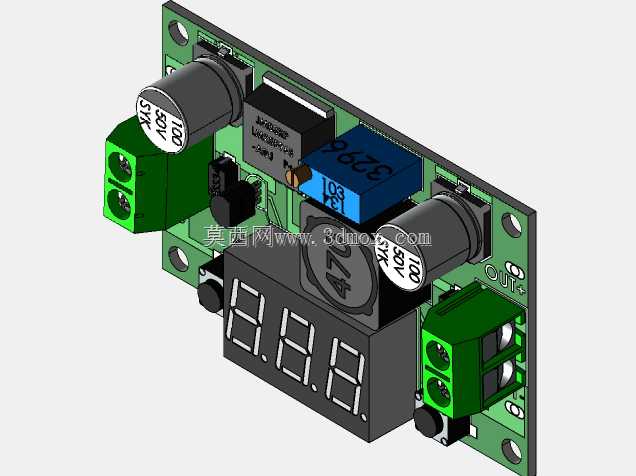

带数显的LM2596降压调压电路板结构

这款带数显功能的LM2596降压调压电路结构，主要面向低压直流供电场景的电源转换需求，常见于电子DIY项目、小型工控设备供电改造、车载电子设备稳压、实验室临时供电调试、学生电子设计实训等场景，能够将较高电压的直流输入转换为可调节的低压直流输出，为各类需要稳定低压供电的负载提供适配的电源支持。该电路结构核心采用LM2596开关降压芯片作为主控元件，搭配输入输出电解电容实现滤波稳压，板载的三位数码管可实时显示输出电压数值，无需外接测量设备即可直观掌握输出状态，输入输出端均采用绿色接线端子，方便用户快速完成导线的压接与拆装，无需焊接即可完成电路连接，板上预留的电位器可实现输出电压的连续调节，能够覆盖常见的低压直流供电区间，满足不同负载的电压需求。在设计思路上，整体布局遵循功率电路与信号显示分区排布的原则，将大电流通路的电容、电感、接线端子布置在板边区域，缩短大电流走线长度降低线路损耗，数码显示模块布置在板体正面居中位置，方便安装后直观读取数值，电位器布置在板体侧边，便于用户在设备运行状态下进行电压微调，板体四角预留安装固定孔，可直接通过螺丝固定在设备壳体或安装支架上，无需额外设计固定结构。从安装边界来看，整体板型为规则矩形，板上最高元件为立式电解电容，所有元件均布置在PCB单面，安装时仅需预留对应矩形区域的平面空间，接线端子朝向板体外侧，方便外部线缆接入，不会与周边安装结构产生干涉，元件排布间距符合常规电子组装的安全间隙要求，避免高压引脚与低压信号引脚过近产生干扰，同时板上电感元件做了独立布局，远离数码显示驱动线路，降低开关电源工作时的电磁干扰对显示精度的影响，整体结构紧凑，在有限的板体空间内集成了降压转换、电压调节、数值显示、便捷接线的全部功能，适配各类空间受限的小型设备内部安装需求，能够在不占用过多安装空间的前提下，完成稳定的直流降压供电功能。
