DIY数控设备用塑料材质Z轴传动滑台结构

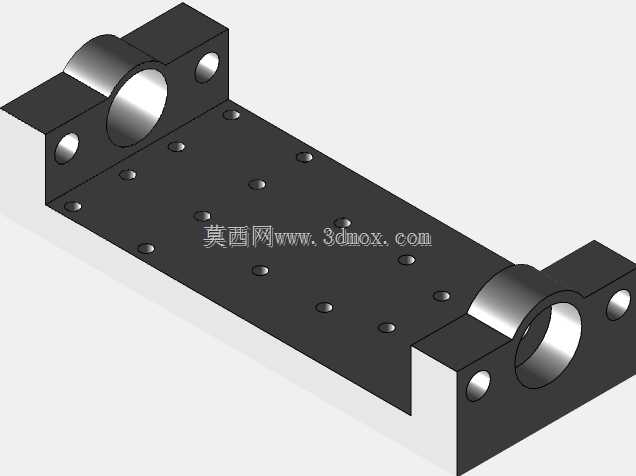

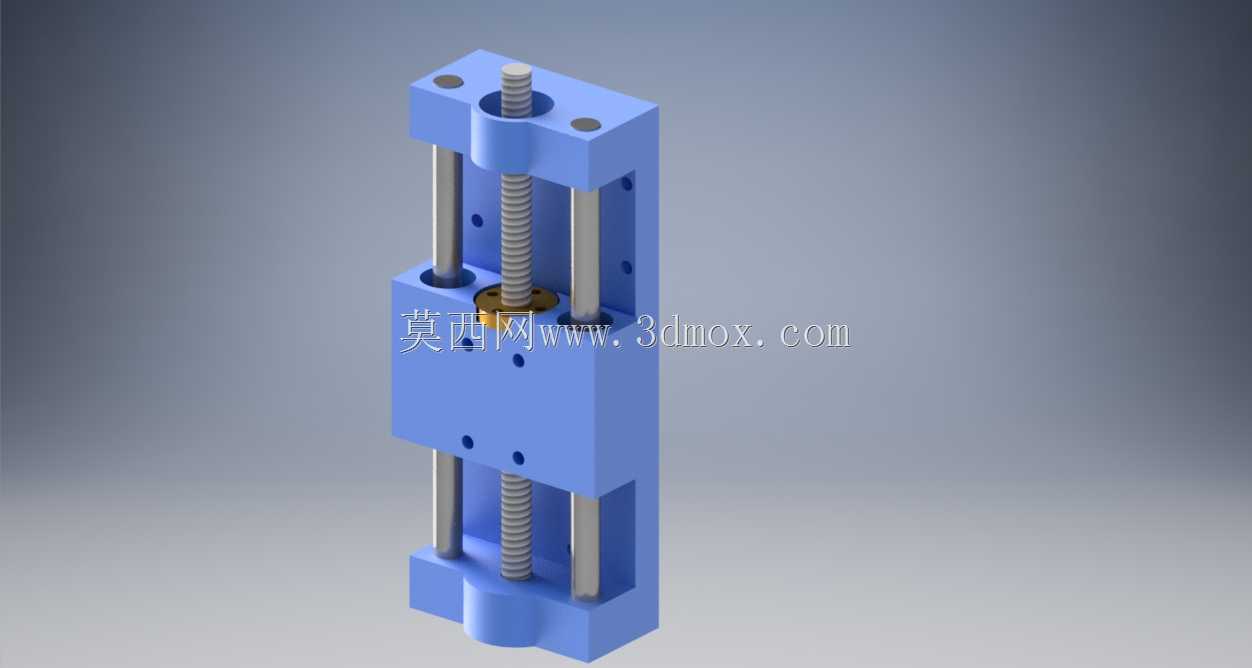

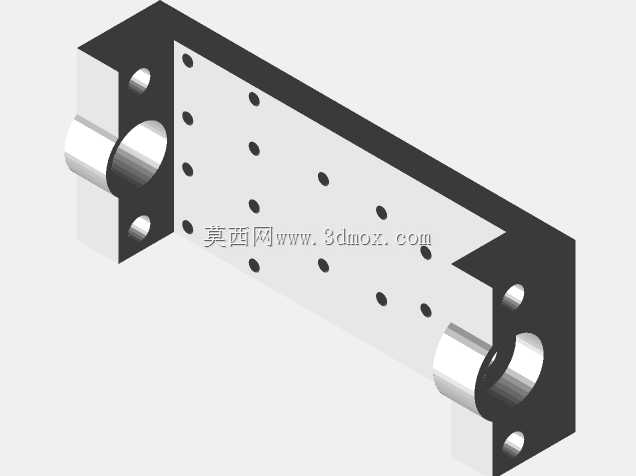

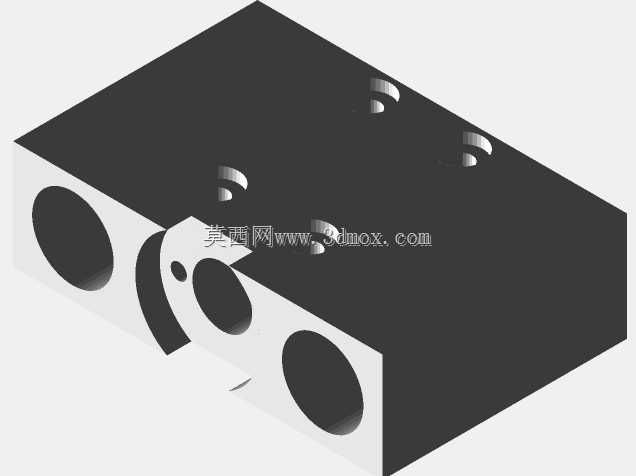

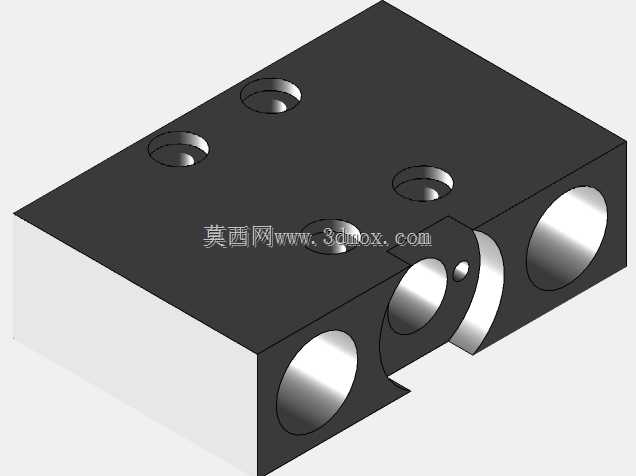

这款Z轴结构主要面向小型DIY数控雕刻、桌面级CNC加工场景设计，作为设备垂直方向的运动执行单元，承担着带动加工主轴完成升降进给、精准定位的核心作用，能够适配小型木工雕刻、软金属铣削、塑料件加工等轻负载加工工况，满足个人爱好者、小型工作室搭建低成本数控设备的实际需求。整体结构采用工程塑料作为主体承载材质，相比传统金属材质Z轴滑台，在保证足够结构强度应对轻负载加工的前提下，大幅降低了整体自重与加工制作成本，同时塑料材质自带的自润滑特性能够减少运动过程中的摩擦损耗，降低日常维护的频次。结构设计上采用双光轴导向搭配中央丝杆传动的经典布局，两根平行布置的导向光轴为滑动座提供稳定的径向支撑，有效抵消加工过程中产生的侧向力矩，避免升降过程中出现晃动、偏移问题，保证垂直运动的直线度精度；中央布置的传动丝杆与滑动座上的螺母配合，将丝杆的旋转运动转化为滑动座的直线升降运动，传动平稳无卡顿，能够实现细微的进给量调节，匹配小型CNC设备的加工精度要求。该结构在设计时充分考虑了标准件的适配性，可兼容lm8uu直线滑动部件与sc8uu轴承，使用者无需定制特殊规格配件，直接采购市面标准五金件即可完成组装，大幅降低了DIY制作的门槛与配件采购成本。安装边界方面，整体采用立式长条形布局，上下两端为固定安装座，预留有标准安装孔位，可直接固定在CNC设备的龙门横梁或立式机架上，安装时只需保证两根导向光轴的平行度以及丝杆与光轴的平行度，即可获得稳定的运动效果；滑动座上预留有主轴安装孔位与固定孔，可直接固定小型高速主轴电机，安装孔位的位置经过精准校核，保证主轴中心与运动方向重合，避免出现偏载问题。整体结构没有冗余的复杂设计，各个部件的受力路径清晰，主体塑料件可通过3D打印或者简易铣削加工制作，非常适合个人DIY制作小型数控设备时选用，既能够满足Z轴方向的运动精度要求，又能控制整体制作成本，同时组装调试难度低，不需要复杂的专用工装即可完成整轴的装配调试。
