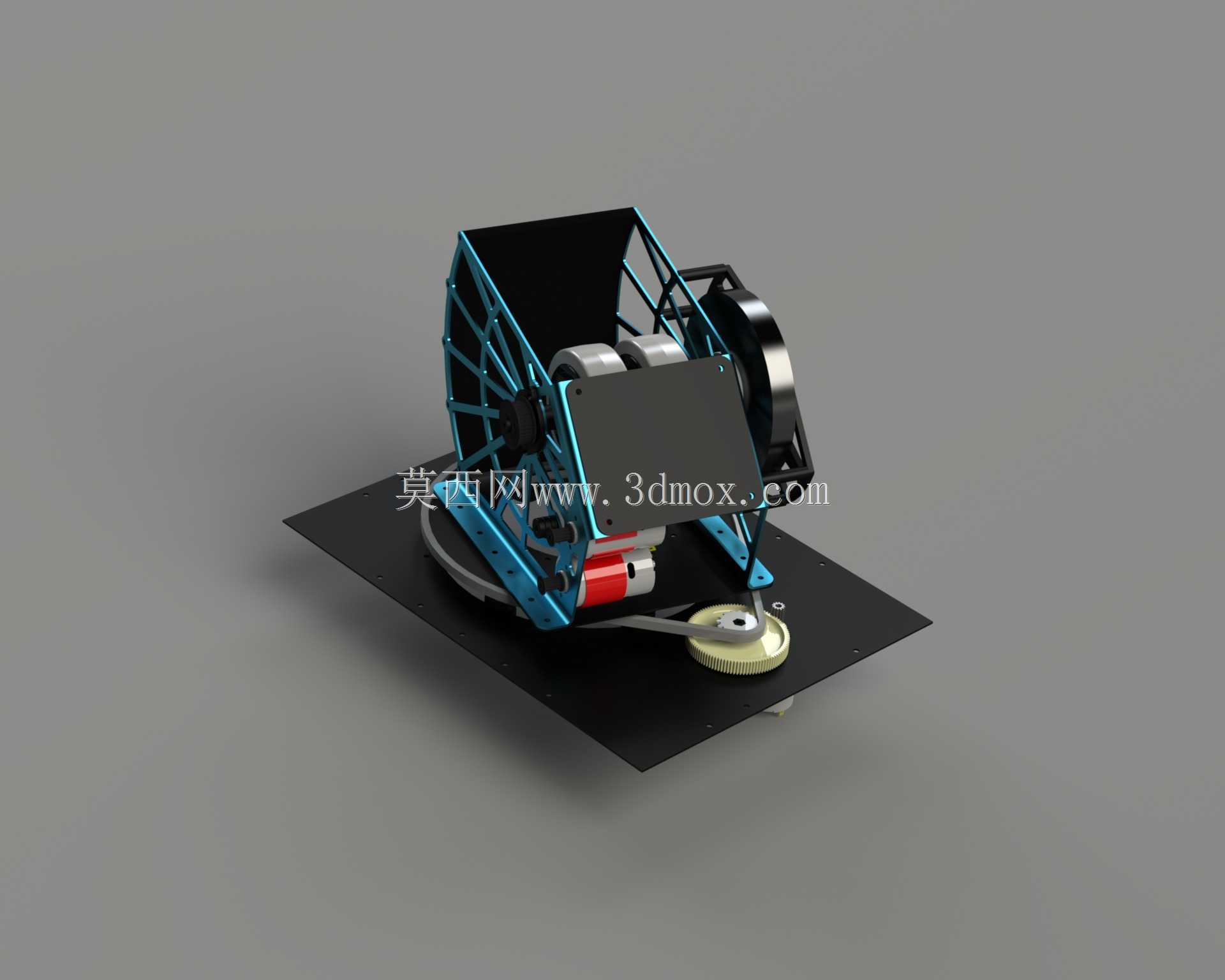

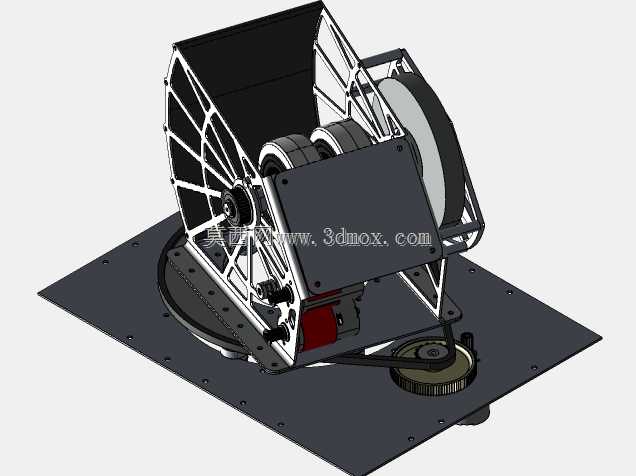

FRC赛事炮塔燃料发射机构结构设计

竞赛类发射机构最容易被忽略的隐患，是高速供料时的轮系跳动与底座回转间隙叠加带来的弹道偏移，这套机构在轮组支撑与底座定位上做了针对性的取舍。供料轮组没有采用常见的双侧对称悬臂支撑，而是将主动轮的轴承座直接锁附在侧立的框架板上，另一侧的张紧轮预留了0.2mm的偏心调节余量，既能抵消3D打印框架的成型翘曲误差，也能在燃料球尺寸出现±1mm偏差时，始终保持轮面与球体的接触压力稳定，不会出现空转打滑或者挤碎球体的问题。框架外侧的辐条式护板不是单纯的减重装饰，每根辐条的走向都顺着轮组高速旋转的气流方向，能减少发射时的紊流扰动，同时护板与内部轮组的间隙控制在3mm，既不会卡入细碎的赛场杂物，也能避免高速旋转的轮组剐蹭到赛场防护网或者其他机器人的突出结构。底座的回转支撑没有选用标准回转支承，而是采用了大直径的浅槽推力轴承配合底部的齿轮传动，齿轮的啮合间隙调整到0.15mm，既保证回转时没有卡顿死点，也不会因为间隙过大出现发射时的炮口晃动，底部的走线槽特意避开了齿轮啮合区域，防止长时间回转后线缆被齿轮磨破造成短路。发射通道的内壁做了微小的锥度收敛，靠近出口处的内径比入口小0.8mm，能在燃料球离开轮组的瞬间给球体一个规整的导向，不会因为轮组两侧的转速差出现自旋过大的问题。框架上的电子元件安装位预留了减震泡棉的放置空间，发射时的高频震动不会传导到陀螺仪或者角度传感器上，避免传感器数据漂移影响瞄准精度。整套机构的所有连接孔位都做了沉头设计，螺栓锁紧后表面没有突出的端头，不会在对抗中被对方机器人挂扯造成结构损坏，不同模块的连接都采用了快拆销设计，赛场出现故障时不需要额外工具就能快速更换损坏的轮组或者电机，完全匹配赛事的短时间维修规则。
