FRC赛事越野轮组转向驱动集成结构

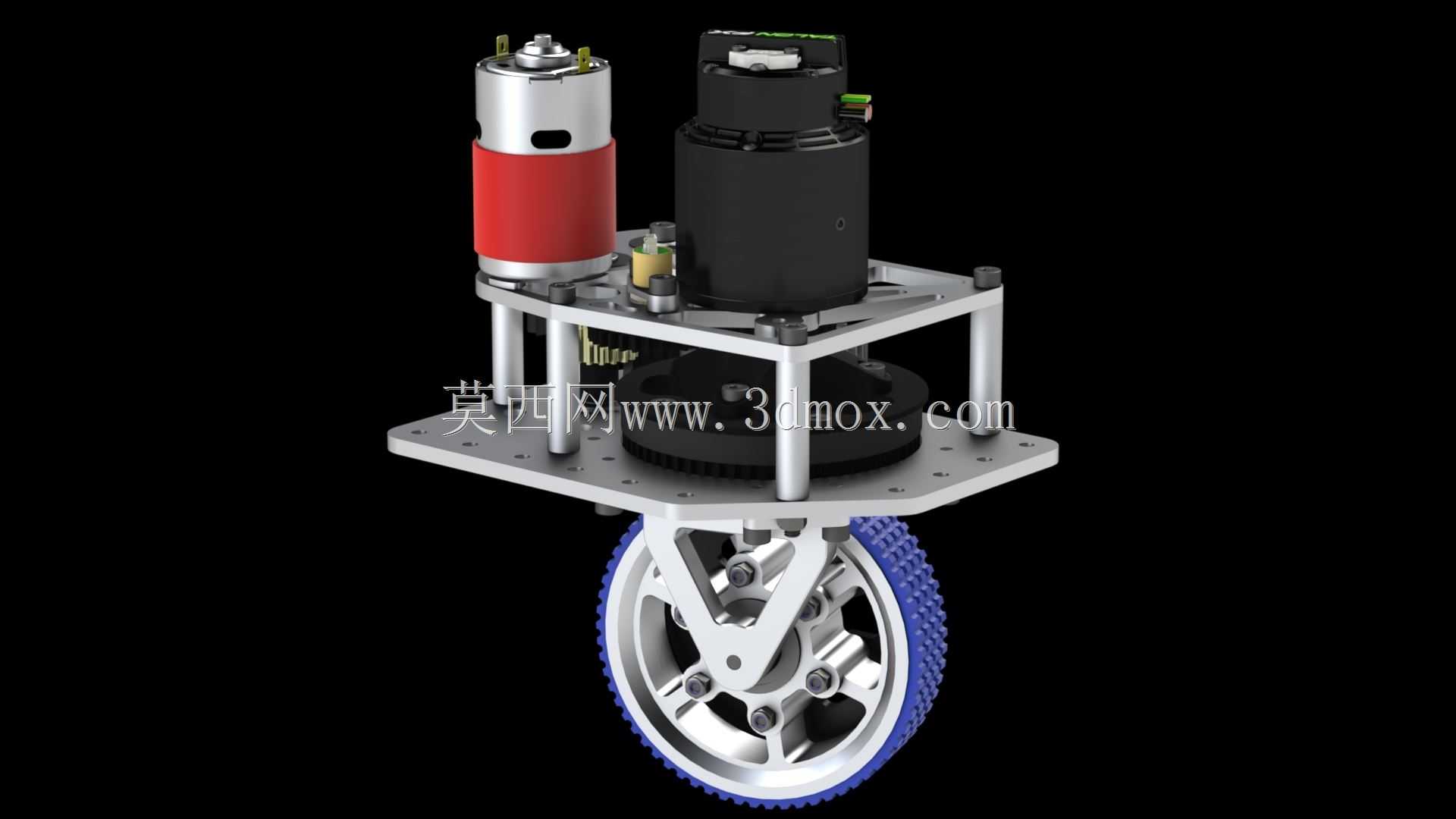

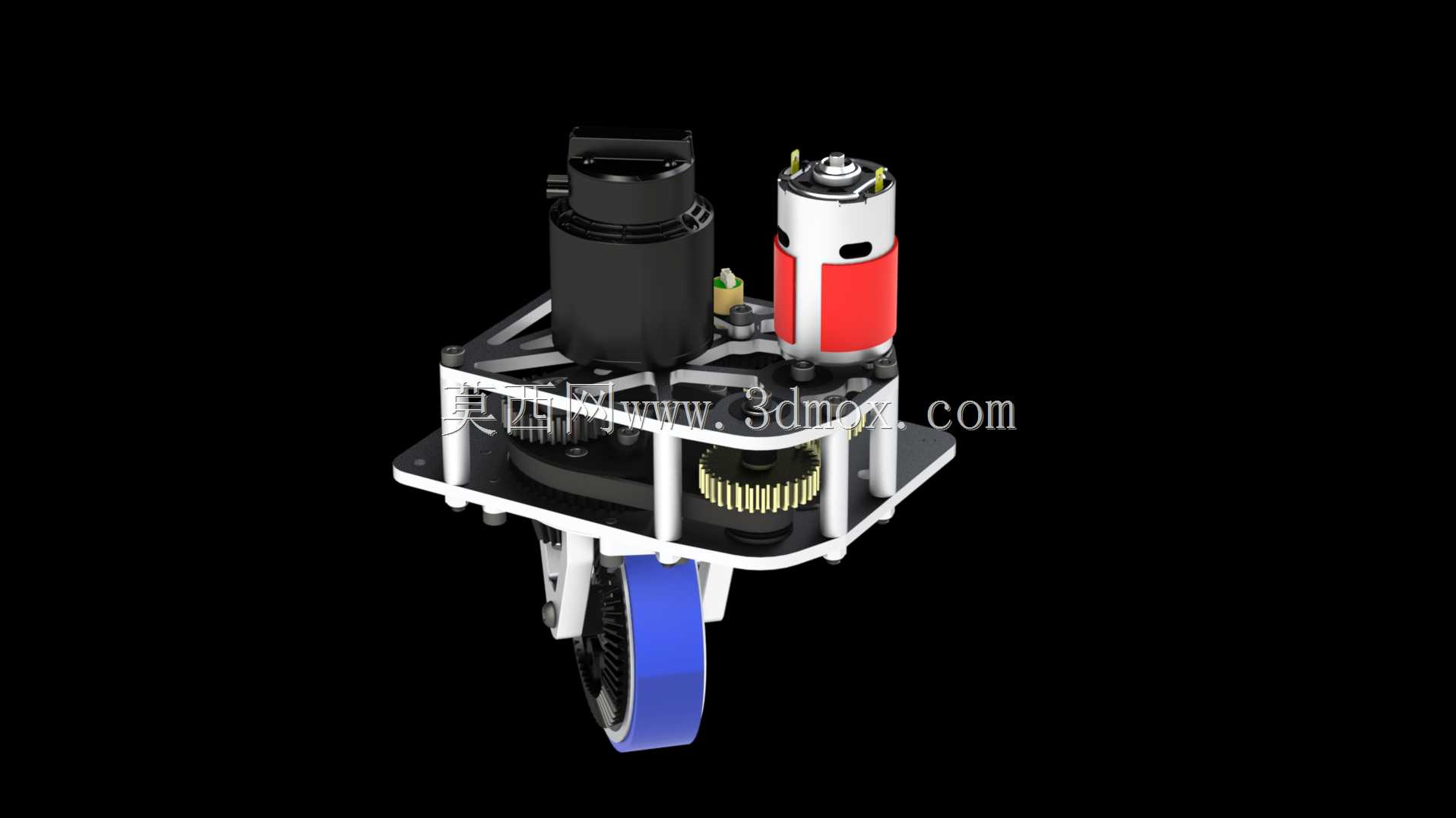

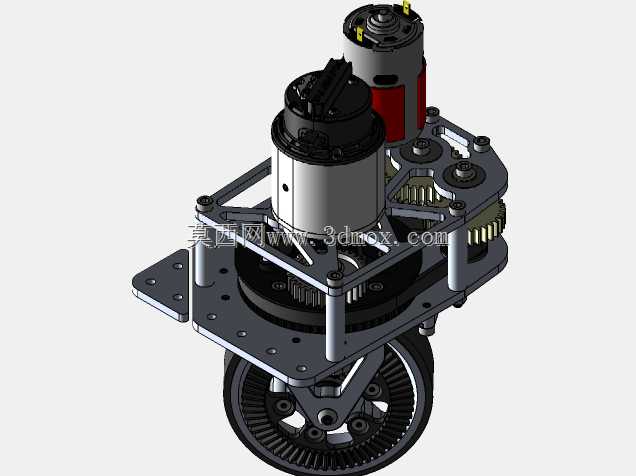

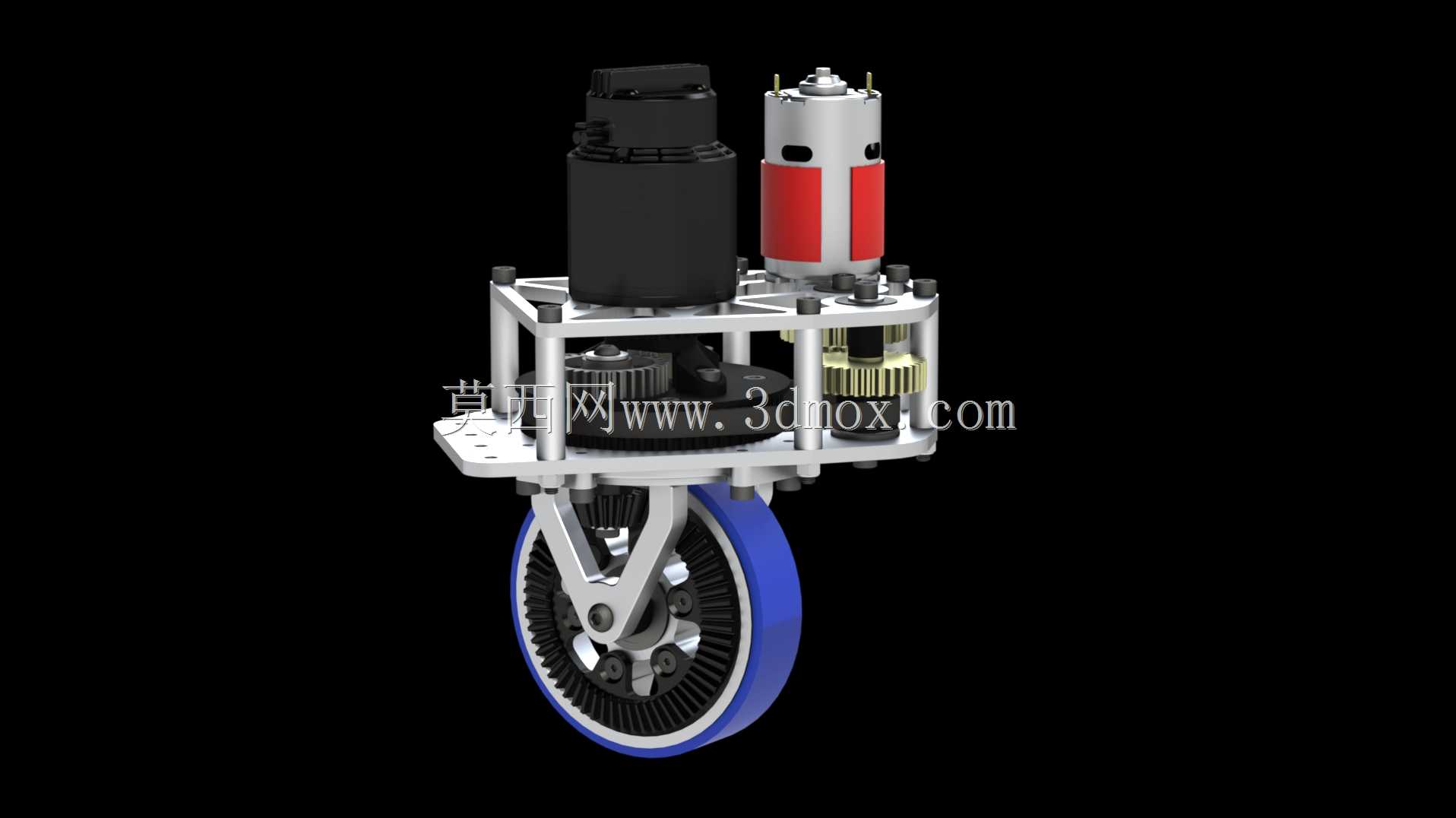

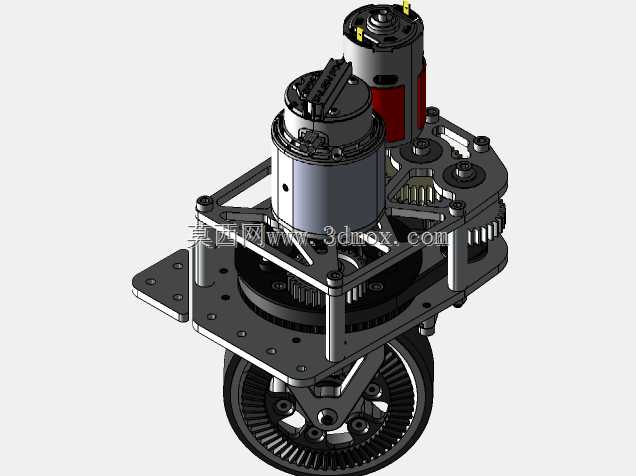

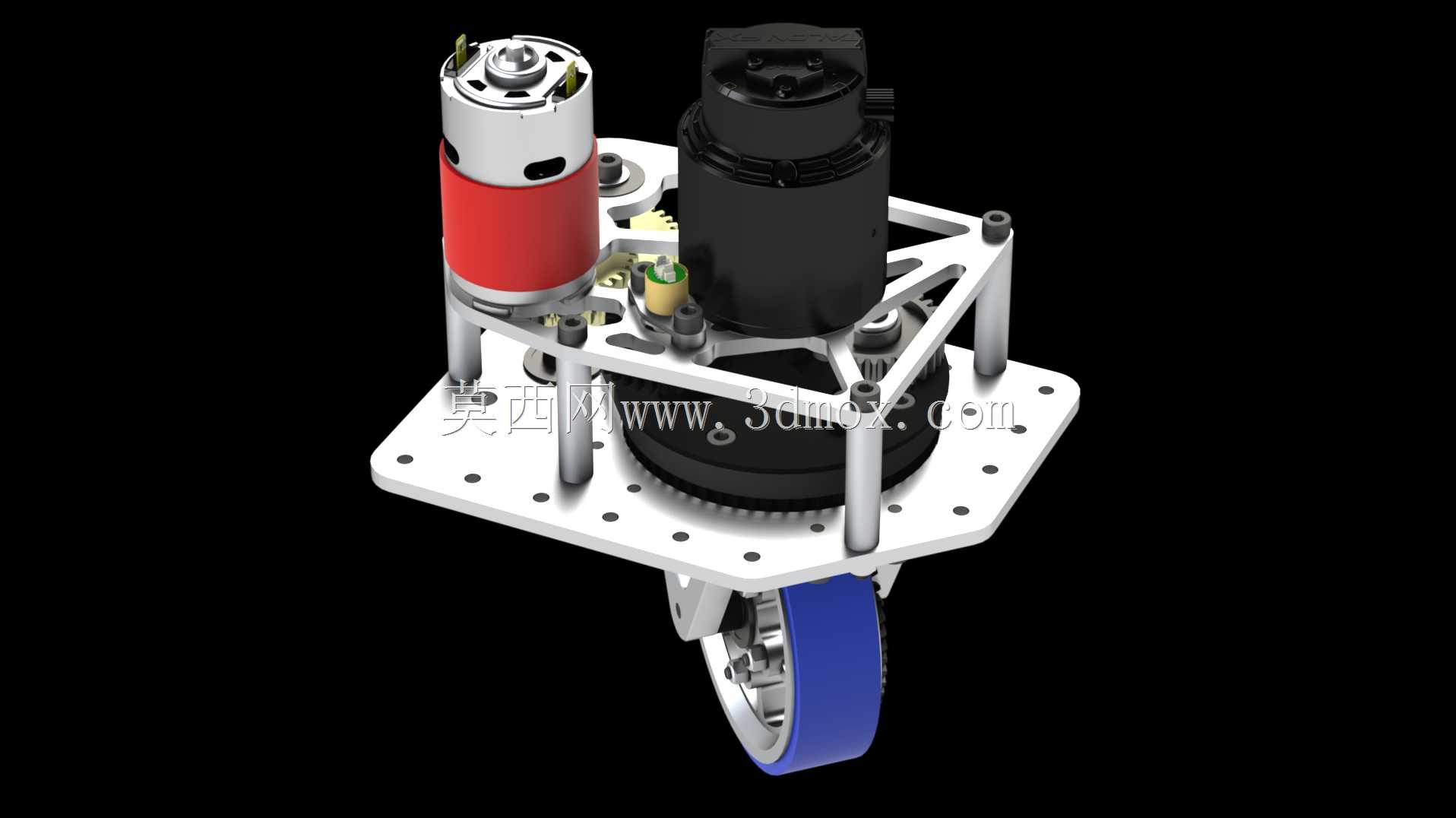

　　该轮组转向驱动集成结构主要面向竞技类移动机器人的行走系统需求，适配场地存在起伏、路面附着条件多变的越野类赛事场景，可直接作为轮式移动机器人的单轮行走执行单元，承担行进驱动与原地转向的双重功能，解决传统轮组转向半径大、越障能力不足、结构集成度低占用底盘空间大的实际问题。从结构布局来看，整套单元采用分层堆叠的安装逻辑，下层为行走轮组件，中层为回转支撑与传动基座，上层集成驱动电机与转向执行元件，所有部件通过铝型材立柱与上下两层安装板连接固定，安装板预留标准化的孔位阵列，可直接适配不同规格的机器人底盘主梁安装，不需要额外设计转接支架，能大幅缩短参赛队伍的底盘搭建周期。行走轮部分采用大颗粒防滑胎面设计，轮毂为镂空辐板式结构，

　　在保证轮体结构强度的前提下尽可能降低转动惯量，轮轴与支撑摆臂采用铰接连接，摆臂预留减震元件安装位，可根据场地颠簸程度选配弹簧或阻尼减震器，保证轮体在起伏路面始终与地面保持有效接触，避免出现驱动打滑、转向失准的问题。转向部分采用大直径回转支承作为转动核心，相比传统的轴套式转向结构，回转支承可同时承受轴向载荷、径向载荷与倾覆力矩，在机器人急停、急转或者单侧轮遇到障碍物冲击时，不会出现转向轴卡滞、变形的问题，转向驱动元件通过齿轮副与回转支承的外齿圈啮合，传动间隙控制在极小范围内，转向响应速度快，角度控制精度可满足赛事中路径跟踪、定点停靠的动作要求。驱动部分采用卧式安装的直流驱动电机，电机输出端通过减速机构直接连接行走轮的输入轴，

　　动力传递路径短，传动效率高，电机尾部预留编码器安装位，可实时采集轮体转速信号，配合整车的运动控制算法实现差速转向、速度闭环控制等功能。整套结构的安装边界经过优化，上层安装板的轮廓尺寸控制在紧凑范围内，轮体转向时的最大回转半径不会超出安装板的外轮廓，在多轮布局的底盘上不会出现相邻轮组的运动干涉问题，安装板上的走线槽预留位置可将电机、传感器的线缆统一规整，避免轮组转向时线缆被拉扯、磨损。从实际使用场景来看，该结构不仅可用于FRC类竞技机器人，也可适配小型AGV、户外巡检机器人、教学实验移动平台的行走系统，单轮的承载能力经过结构校核，可满足百公斤级整车的承载需求，所有受力部件均采用金属材质加工，连接位置设置防松结构，

　　可承受长时间连续运行的振动与冲击，不需要频繁维护紧固。设计过程中优先考虑了零件的加工工艺性，安装板采用标准板材激光切割成型，支撑立柱采用现成的铝型材圆棒加工，回转支承、紧固件、电机均选用标准量产件，不需要定制特殊规格的零部件，参赛队伍或者开发人员拿到模型后可直接导出工程图进行加工，不需要对结构做大幅修改即可落地使用。转向与驱动的动力元件布局在轮组的上部，远离地面泥水、杂物的飞溅区域，可降低户外使用时元件进灰、进水的风险，轮体与传动部分的防护间隙经过核算，场地内的细小颗粒、胶带残屑不会卡入传动间隙造成轮组卡滞。
