FRC赛事机器人集成式转向驱动轮组结构

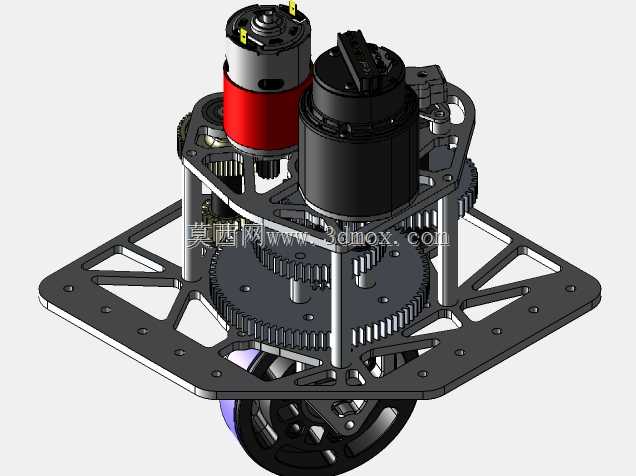

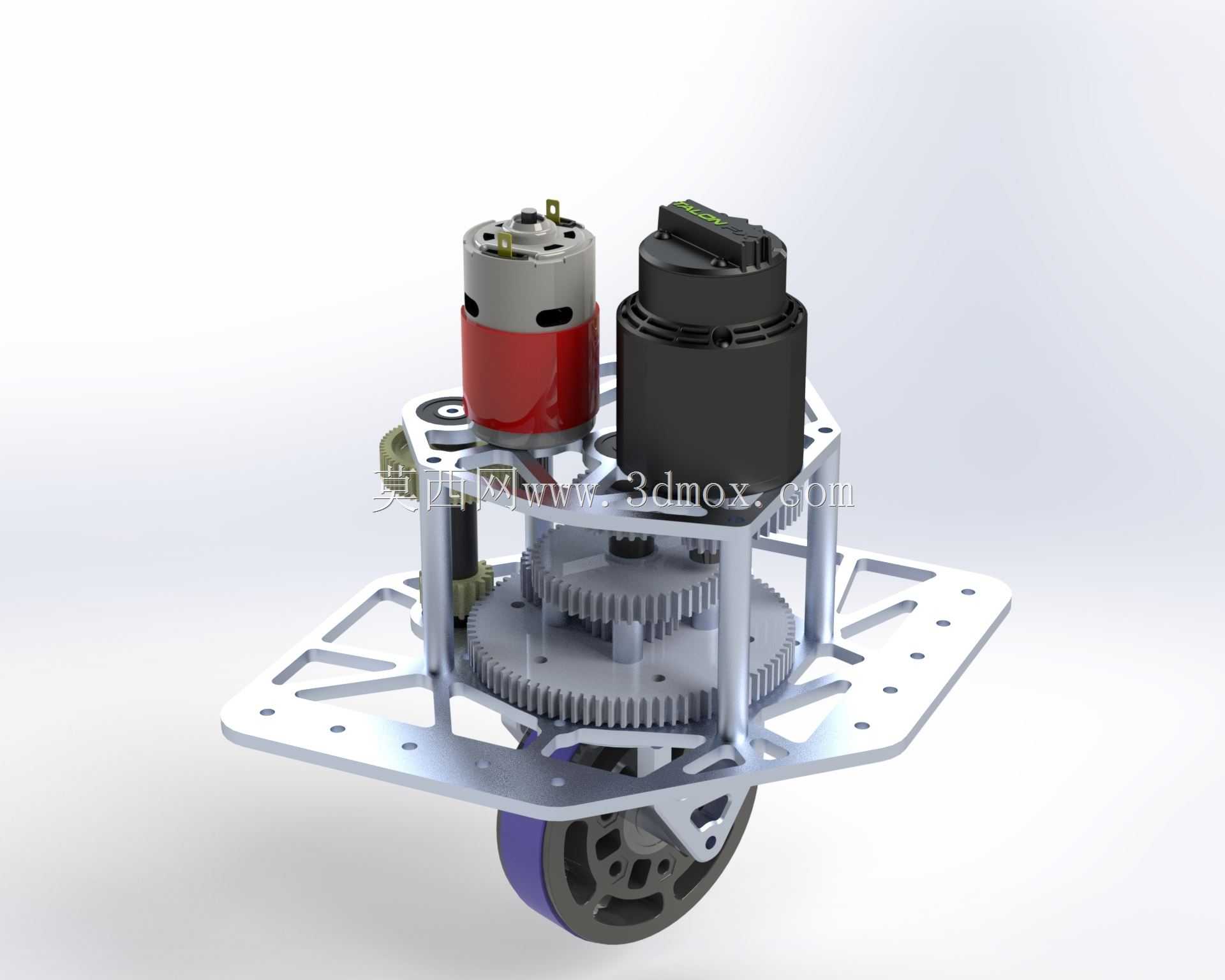

该轮组结构主要面向竞技类移动机器人底盘开发场景，可直接作为单轮转向驱动单元嵌入机器人底部框架，承担行走驱动与原地转向的双重功能，适配需要高机动性、小转弯半径的移动作业平台，尤其适用于对空间占用、传动效率有严苛要求的赛事机器人研发场景，也可拓展至小型AGV、巡检移动平台的底盘选型参考。整套结构采用上层动力输入、中层减速换向、下层轮体承载的分层布局，将驱动动力源与转向动力源并排布置在安装基板上方，通过平行轴齿轮组完成动力的减速与传递，避免了传统舵轮结构中动力堆叠带来的高度超限问题，安装基板采用镂空式轻量化设计，在保证结构刚性的前提下尽可能削减非受力区域的材料占用，适配赛事场景下对整备质量的严格控制要求。设计过程中优先考虑了传动链路的刚性传递，驱动动力经多级直齿轮减速后直接传递至轮轴，转向动力通过齿轮啮合带动整个轮架绕中心回转轴转动，两套传动链路相互独立无运动干涉，齿轮副均采用平行轴布置，加工与装配难度低，后期维护时可单独拆解任一层级的传动组件，无需整体拆卸轮组。安装边界上，上层动力组件的外轮廓不超出安装基板的投影范围，基板上预留的多组安装孔位可适配不同规格的铝型材底盘框架，轮体突出基板下表面的高度经过匹配计算，保证底盘离地间隙满足越障需求的同时，不会因重心过高影响行走稳定性，转向中心与轮体接地点的偏移量经过优化，大幅降低转向过程中动力源的负载扭矩，避免转向卡滞。轮架部分采用双侧支撑结构包裹轮体，相比单侧悬臂的轮组结构，抗冲击能力更强，能够承受竞技场景下的急启急停、碰撞冲击带来的交变载荷，所有传动齿轮的模数选型经过扭矩校核，可匹配常规直流驱动电机的输出扭矩，不会出现高速重载下的断齿风险，走线空间预留于安装基板的立柱间隙内，动力线缆可沿立柱排布至上层控制区，避免轮组转动过程中出现线缆缠绕磨损的问题。
