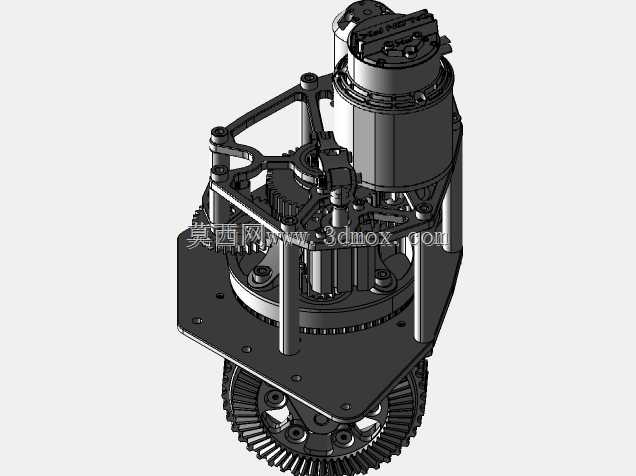

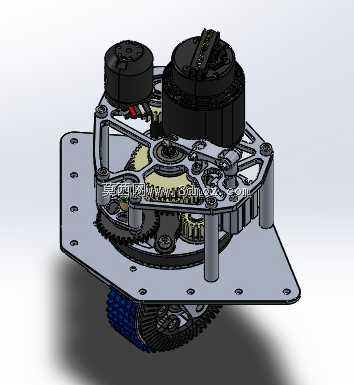

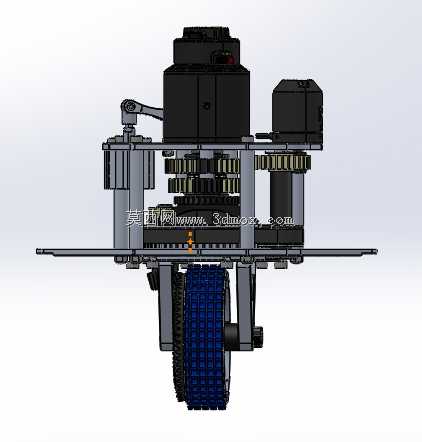

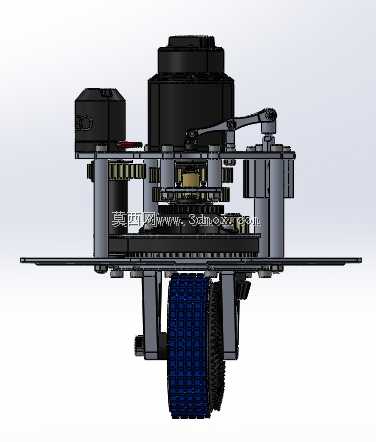

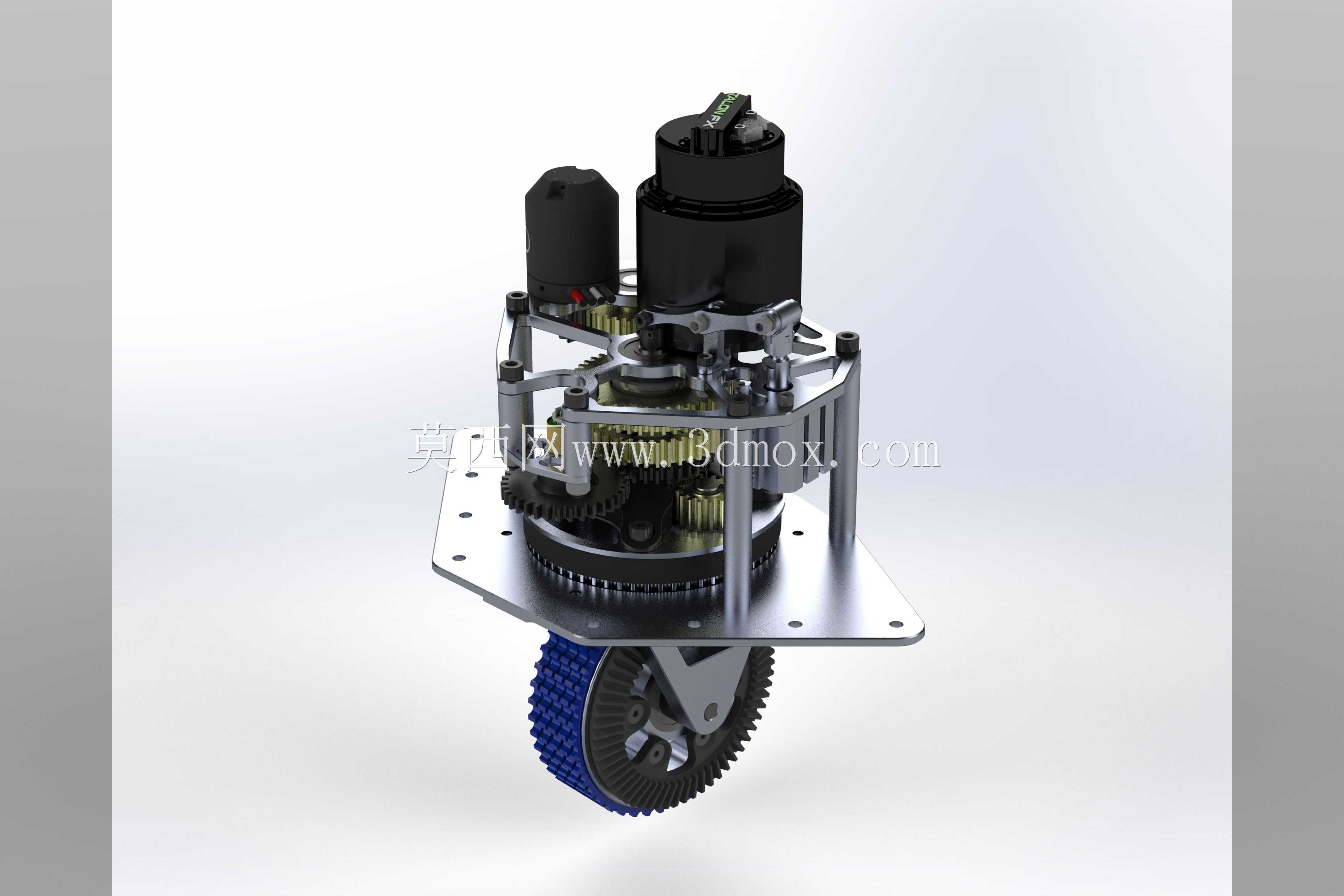

FRC赛事用换挡转向驱动轮组结构

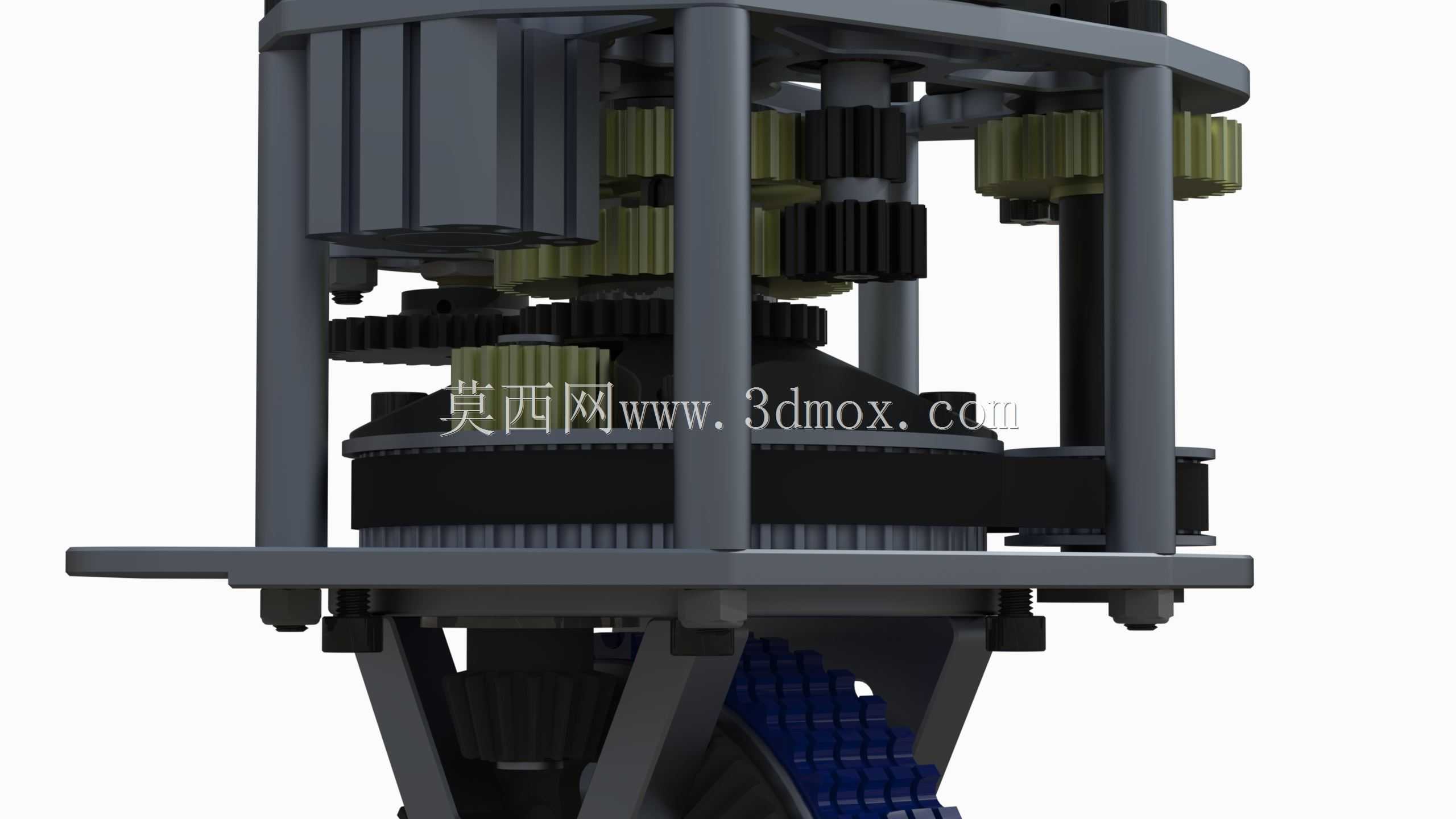

该轮组结构主要面向青少年机器人竞赛的移动底盘搭建场景，同时也可适配小型AGV搬运设备、实验室自主移动平台的行走单元选型参考，核心解决单轮组同时兼顾行走驱动、转向换向、挡位切换的集成化需求，避免传统移动底盘需要分别布置驱动电机、转向电机、换挡机构带来的空间冗余问题。从实际功能落地来看，这套轮组将行走驱动、全角度转向、双速换挡三个功能模块集成在同一安装基板上，单组轮即可独立完成动力输出、行进方向调整、输出转速扭矩切换的动作，多组搭配使用时可实现底盘全向移动、原地自旋、高低速行进模式切换，适配竞赛场景下需要快速冲刺、精准对位、灵活避障的复杂任务需求。设计思路上采用分层堆叠的布局逻辑，最下方为带防滑纹理的聚氨酯行走轮，轮体上方集成行走传动齿轮组，中层布置转向承载轴承与回转支撑结构，上层分别固定驱动电机、换挡执行元件与转向驱动组件，所有传动齿轮均做减重孔设计，在保证齿根弯曲强度的前提下尽可能降低运动部件惯量，提升动态响应速度。安装边界方面，底部安装基板为带规则安装孔位的方形平板，孔位间距适配通用铝型材搭建的竞赛机器人底盘，轮组伸出基板下方的高度预留了足够的越障间隙，基板上方的组件整体轮廓做了圆角避让处理，不会和底盘上的其他结构件产生运动干涉，转向动作时所有上层组件随轮体同步回转，外接走线预留了专用的过线空位，避免回转过程中出现线缆缠绕磨损的问题。传动结构上，驱动电机的动力通过直齿轮组传递到行走轮轴，换挡机构通过拨叉切换不同传动比的齿轮啮合位置，实现高速低扭、低速高扭两种输出模式的切换，转向动力通过齿轮啮合带动整个轮组绕中心竖轴回转，可实现360度无死角转向，所有啮合齿轮的侧隙均做了适配调整，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致传动卡滞，轮架的支撑立柱采用对称布置的金属柱，既保证整体结构刚性，也为传动组件提供了足够的检修空间，日常维护时无需完全拆解整个轮组即可完成齿轮润滑、紧固件复紧的操作。
