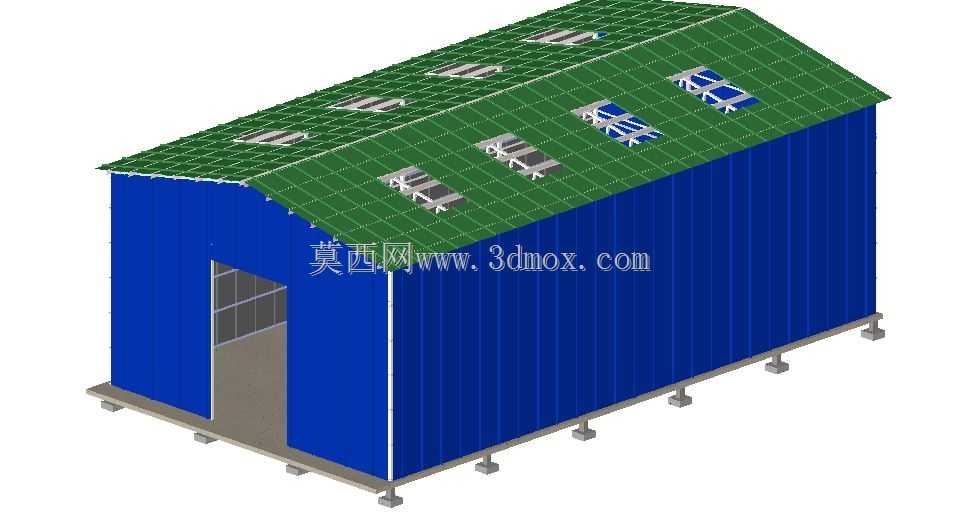

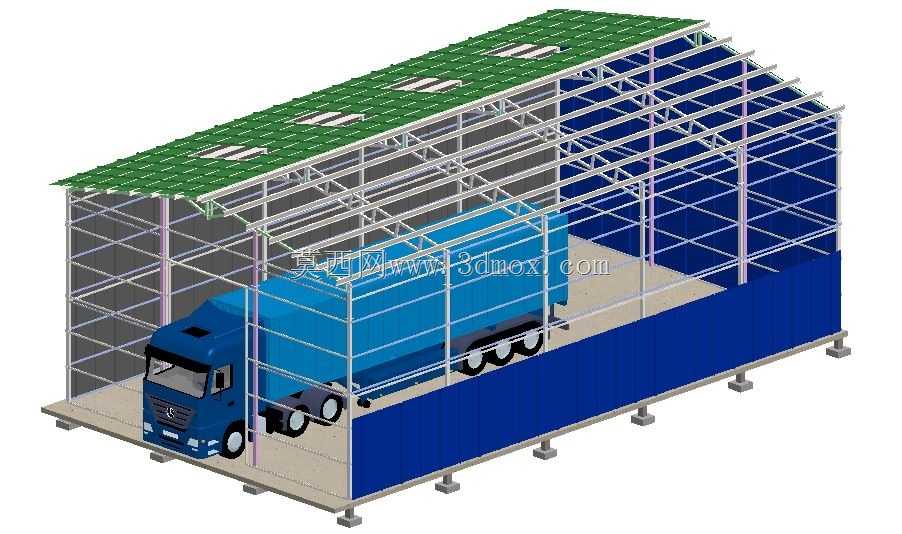

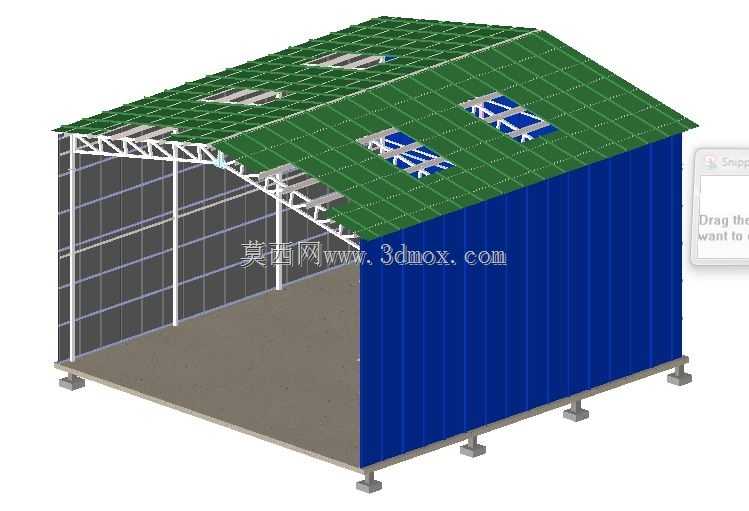

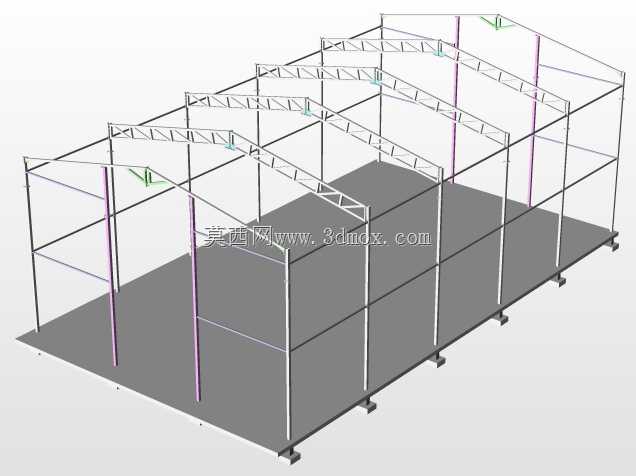

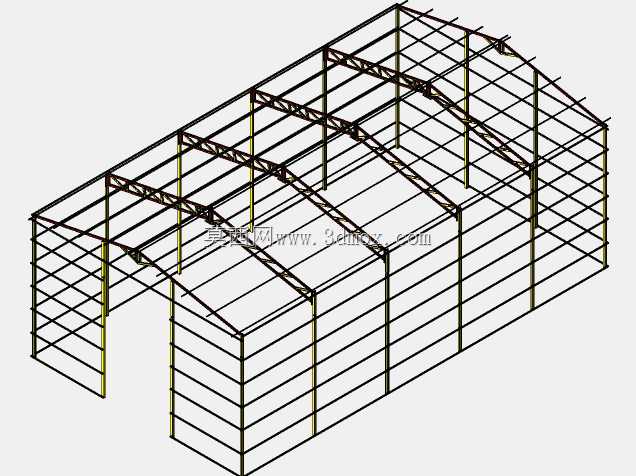

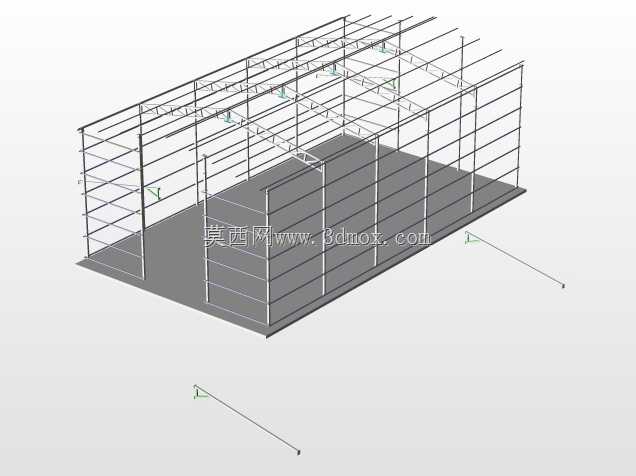

大跨度英制规格钢结构建筑框架设计

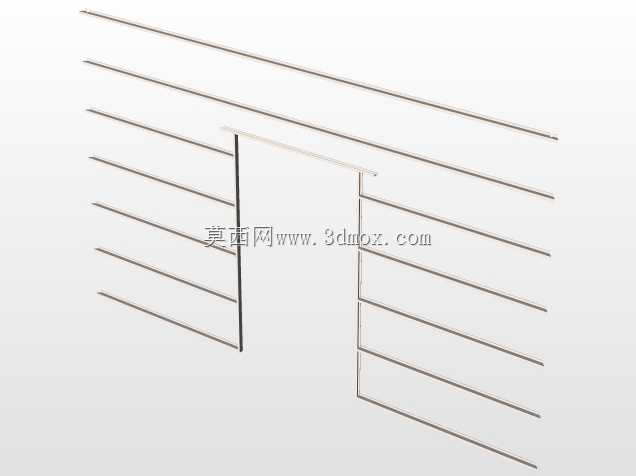

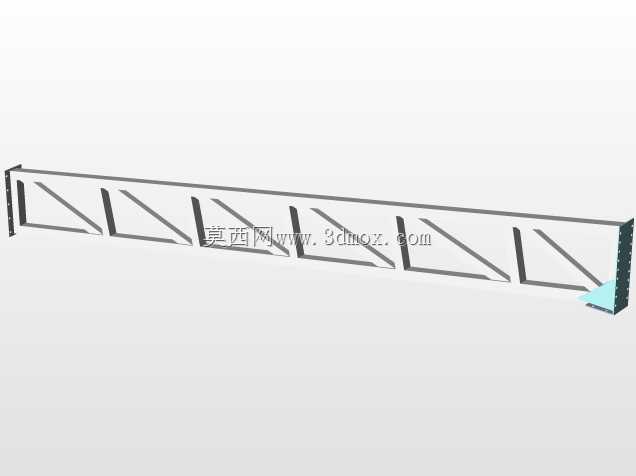

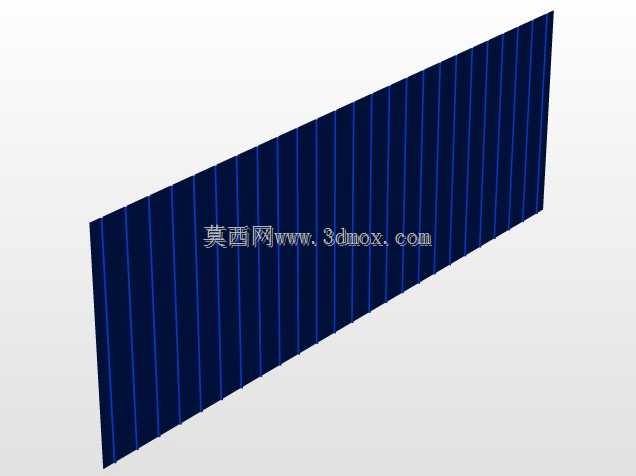

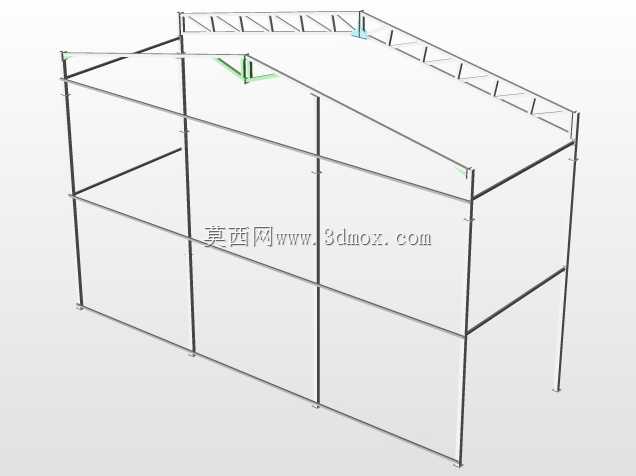

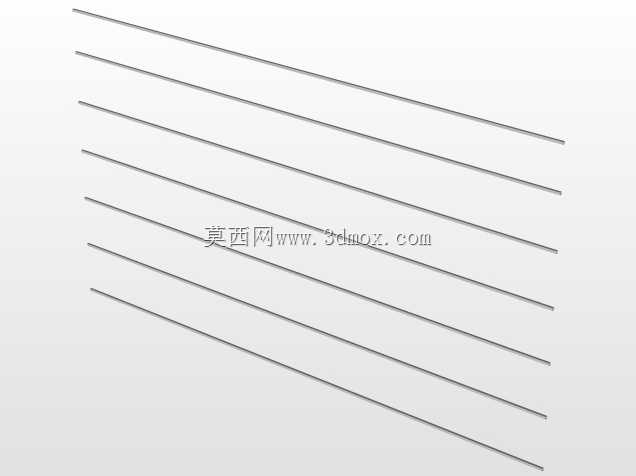

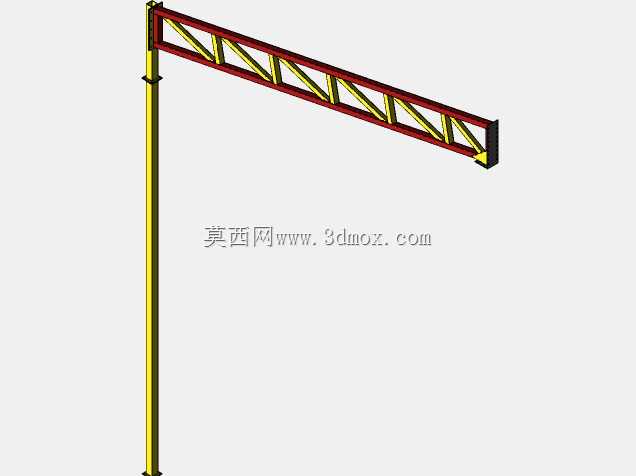

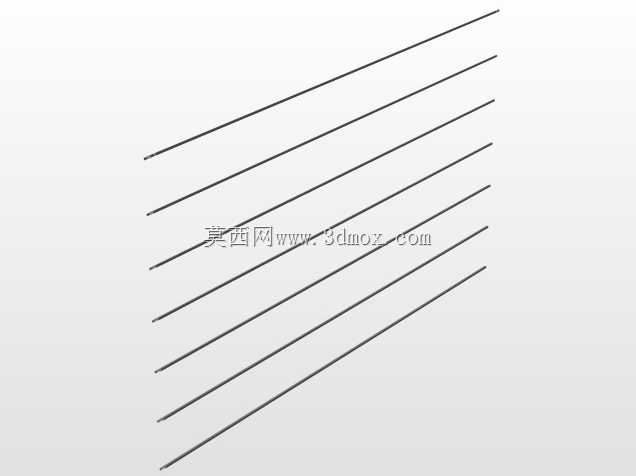

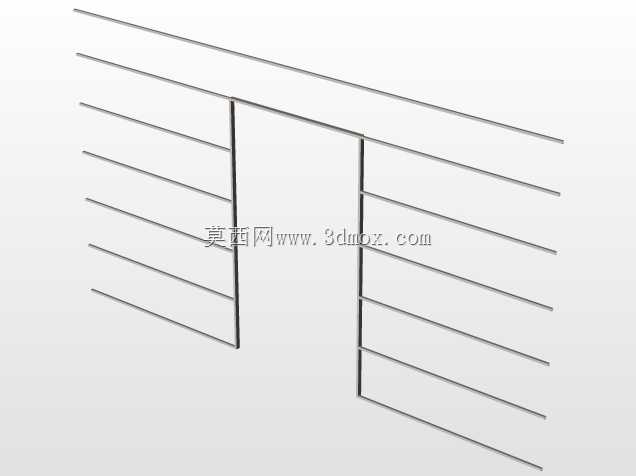

现场拼装钢结构建筑时，最容易出现的问题是柱脚锚栓定位偏差导致整榀钢架无法落位，这套框架在柱脚节点处预留了20mm的双向调节余量，不用在现场扩孔破坏底板防腐层，就能消化基础施工带来的厘米级误差。主钢梁的拼接节点没有采用常规的等强对接焊，而是用了带长圆孔的高强螺栓连接板，高空作业时不用反复调校坡口对齐精度，普通安装班组就能完成拼接，还能避免焊接应力带来的主梁下挠变形。墙面檩条的固定孔全部开成沿建筑跨度方向的长圆孔，温度变化带来的钢材热胀冷缩能顺着孔位释放，不会出现彩钢板拉裂、固定座崩脱的问题，尤其是这种大跨度的敞开式钢结构，昼夜温差带来的构件变形量能达到毫米级，预留变形余量比单纯加大构件截面更能控制成本。屋面梁的坡度没有生硬取整，而是结合当地常年降雨强度调整到了5%的排水坡度，天沟位置额外加了一道次梁承重，避免积雪或者积灰荷载过大导致天沟变形漏水。梁柱连接的加劲肋没有满焊在翼缘上，而是留了2mm的焊接收缩间隙，工厂焊接时不会因为焊缝收缩导致翼缘板出现波浪变形，现场刷防火涂料时也能让涂料填满间隙，不会出现防腐死角。钢柱的底部预留了穿管线的预留孔，孔边加了一圈补强圈，不用现场在承重柱上动火开孔破坏结构强度，电气管线能直接从柱内穿到顶部的设备安装位，外露的管线支架全部用卡抱固定在构件预设的卡槽里，不用在构件上打膨胀螺栓破坏镀锌层。所有构件的倒角都做了R3的圆弧过渡，搬运安装时不会划破工人的防护手套，也能避免尖锐棱角导致的应力集中，长期受风荷载振动的位置不会出现裂纹扩展。隅撑的安装角度特意调整到了45度最优受力角，不用额外加大隅撑的型材规格，就能给屋面梁提供足够的平面外支撑，减少主梁的侧向计算长度，降低整体用钢量。
