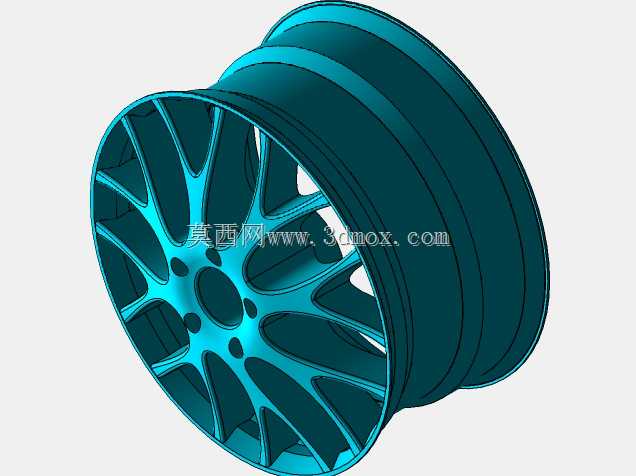

多辐条轻量化乘用车铝合金轮毂结构设计

这款轮毂的结构设计首先围绕乘用车行驶工况的受力边界展开，轮辐采用分叉式多辐条布局，在辐条根部靠近轮毂中心安装面的位置做了渐变加厚处理，对应螺栓孔周边的应力集中区域做了圆弧过渡，避免车辆过弯、经过颠簸路面时，交变载荷在安装面与辐条衔接处产生疲劳裂纹。轮辋部分的胎圈座尺寸严格匹配常规民用乘用车轮胎的配合公差，轮缘位置做了凸起的加强边，既可以防止轮胎在低胎压状态下脱圈，也能在车辆靠边停车时减少路肩对轮辋本体的剐蹭损伤。中心孔周边的螺栓孔采用均匀分布的五孔布局，适配多数紧凑型家用乘用车的转向节安装法兰，安装面的平面度公差控制在0.05mm以内，确保轮毂装车后与法兰面完全贴合，避免高速行驶时出现车轮抖动的问题。从实际应用场景来看，这类轻量化合金轮毂主要替换传统钢制轮毂，在降低簧下质量的同时，辐条之间的镂空结构可以为制动系统留出足够的通风空间，车辆连续制动时，气流可以顺着辐条间隙快速带走刹车盘表面的热量，降低制动系统热衰减的概率。设计过程中没有采用过度夸张的深凹造型，而是平衡了外观效果与轮辋的有效安装深度，确保轮毂装车后不会超出翼子板边界，也不会与内侧的减震器、刹车卡钳产生运动干涉。轮辋的气门嘴孔位置设置在两辐条之间的凹陷区域，既方便后续充气操作，也能避免气门嘴被辐条遮挡，同时减少行驶过程中飞溅的碎石直接撞击气门嘴的风险。辐条表面的曲面过渡全部采用顺滑的大曲率圆角，没有尖锐的棱角，一方面是降低铸造过程中的应力集中，减少铸件出现气孔、缩松的概率，另一方面也能减少行驶过程中的风阻，同时方便后期的表面喷涂与清洁维护。整个轮毂的重量分布围绕中心旋转轴做了对称优化，初始建模阶段就对每个辐条的质量做了配平计算，减少后期动平衡调整时需要额外添加的平衡块重量，提升高速行驶的稳定性。
