机加工竞赛用组合式零件装配结构

　　这套组合式零件结构，最初是面向机械加工技能竞赛场景开发的实操考核载体，四个独立加工零件可完成同轴装配，覆盖车削、铣削两类核心机加工工序的考核要点，能同时检验操作人员对尺寸公差、形位公差、表面粗糙度的控制能力。从实际应用场景来看，这类组合件除了作为技能竞赛的考核试件，也可作为新入职机加工操作人员的岗前实操训练载体，还能用于职业院校机加工专业的实操课程教学，帮助学员建立从单零件加工到组合装配的完整工艺思维。

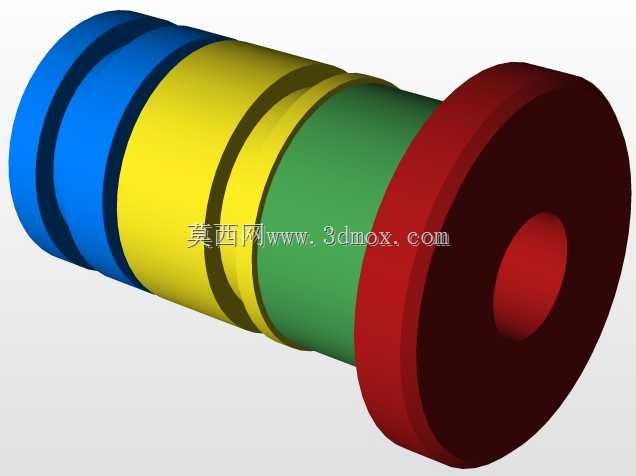

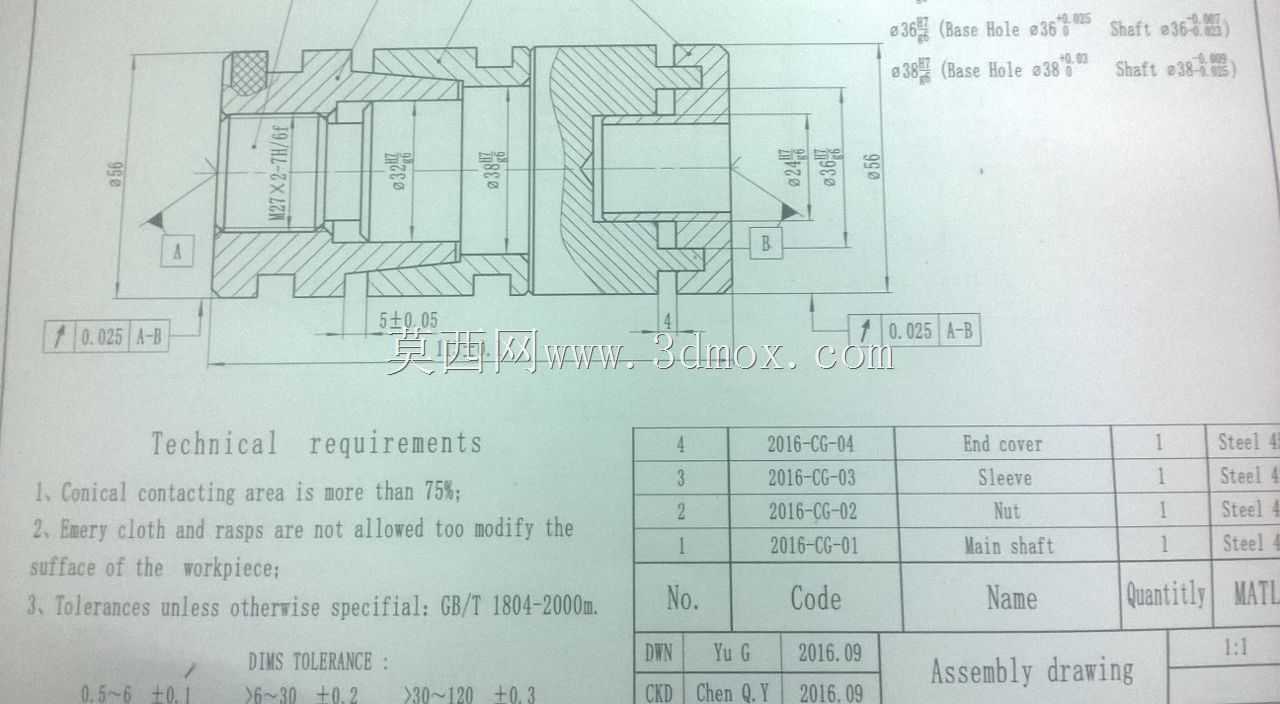

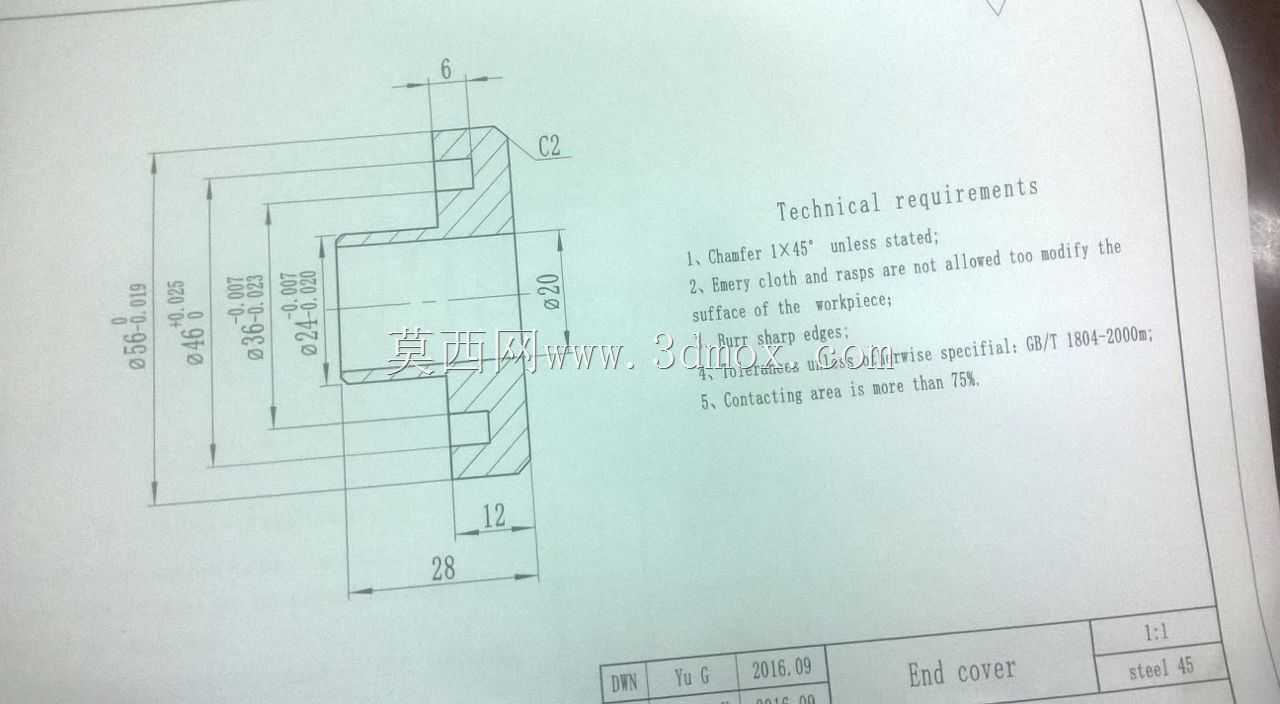

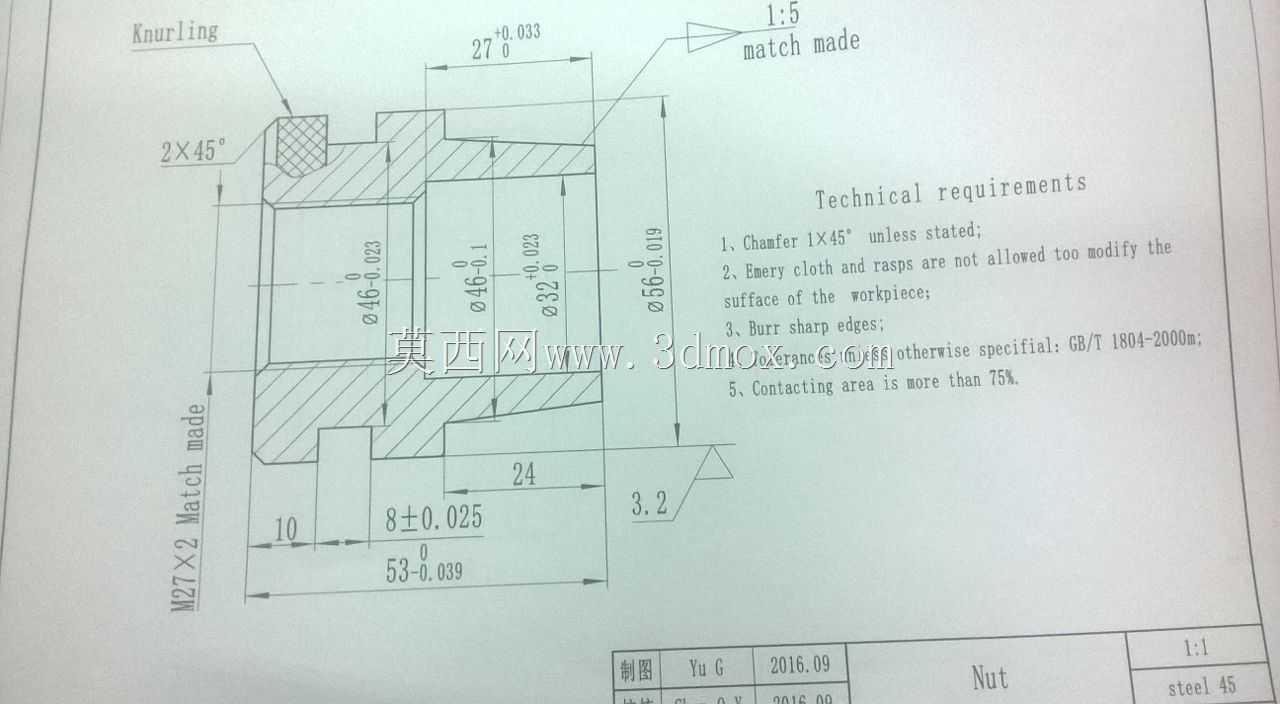

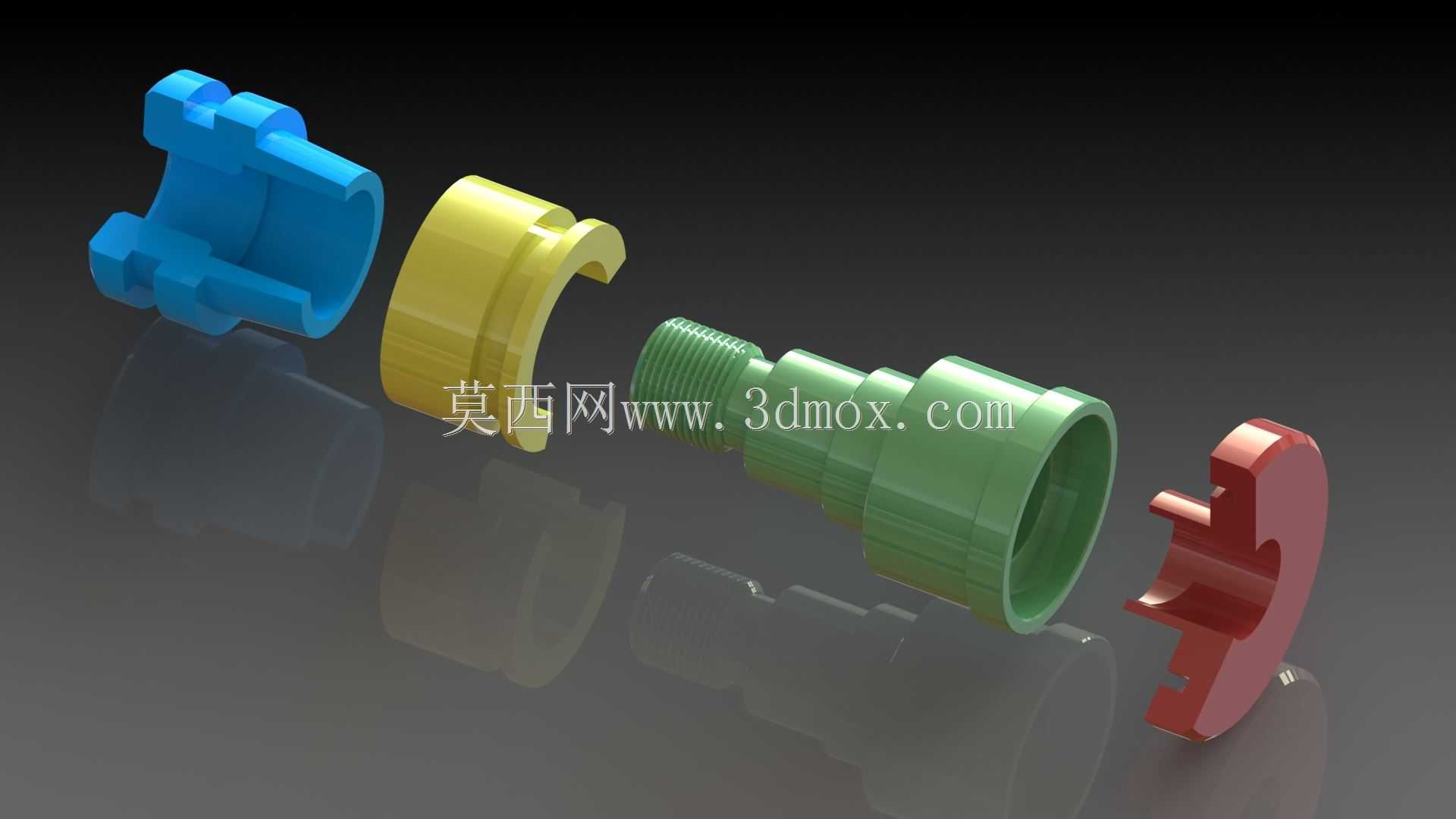

　　从功能特性上看，四个零件分别承担不同的装配限位与连接作用：蓝色卡箍类零件通过内侧弧面与中间绿色主体的外圆柱面实现径向定位，外侧的凸台结构可完成周向防转，避免装配后出现相对转动；黄色半环类零件作为轴向限位垫，安装在蓝色卡箍与绿色主体的轴肩之间，抵消装配间隙带来的轴向窜动；绿色主体是整套组件的核心承载件，一端加工有外螺纹结构用于外接管路或检测接头，内部为阶梯通孔结构，可作为流体或检测信号的传输通道，外圆面的多段阶梯结构分别对应其余三个零件的安装定位面，每段阶梯的直径公差均控制在h7级，保证装配时的互换性；红色半环卡件安装在绿色主体的另一端卡槽内，与蓝色卡箍形成两端对称的限位结构，将黄色半环牢牢压紧在轴肩位置，整套结构装配后无多余松动量，可承受一定的径向载荷与轴向拉压力。

　　设计思路上，整套零件完全遵循机加工工艺的合理性原则，所有外圆面、螺纹面均适合普通卧式车床加工，卡箍上的凸台、卡槽结构适合立式铣床或加工中心完成铣削，没有设计特殊工艺才能加工的异形曲面，也没有超出常规机加工设备行程的超大尺寸，普通中职、高职的机加工实训车间设备即可完成全部加工工序。尺寸设计上充分考虑了竞赛考核的时长要求，单个零件的加工时长控制在30-45分钟，整套零件加工加装配的总时长可控制在3小时左右，符合常规技能竞赛的实操考核时间设置。

　　外形尺寸与安装边界方面，整套组件装配完成后总长度控制在120mm以内，最大外圆直径不超过45mm，属于小型精密装配组件，安装时不需要额外的专用工装，依靠零件自身的定位面即可完成徒手预装配，后续仅需通过铜棒轻敲即可达到装配到位的位置，不会出现过盈装配导致的零件拆卸困难问题。每个零件的边角位置都设计有0.5mm的倒角，既避免加工完成后锐边划伤操作人员，也能在装配时起到导向作用，降低装配对位的难度。零件的壁厚设计充分考虑了加工刚性，最薄位置的壁厚不小于3mm，加工时不会因为夹持力或切削力导致零件变形，能有效减少加工过程中的废品率，也能保证多次拆装后零件不会出现塑性变形，可重复用于训练或考核场景。

　　从结构细节来看，绿色主体的外螺纹采用普通公制三角螺纹，牙型角60度，螺距1.5mm，属于常规通用螺纹规格，不需要定制专用螺纹刀具即可加工；两个半环类零件的内径与对应安装位置的外圆直径采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证装配时的顺畅度，也不会因为间隙过大导致装配后出现晃动；蓝色卡箍上的凸台采用对称设计，两个凸台的尺寸完全一致，加工时可通过分度头一次装夹完成铣削，减少二次装夹带来的位置度误差。整套结构没有设置冗余的装饰性特征，所有结构都服务于装配定位与加工考核的核心目的，每个尺寸、每个形位公差的设置都对应明确的考核要点，比如外圆的圆柱度公差、端面的垂直度公差、凸台的对称度公差，都能直观反映操作人员的加工技能水平。
