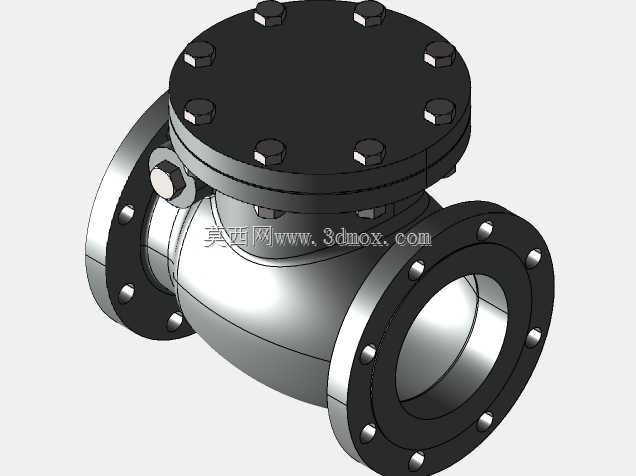

150级碳钢旋启式法兰连接止回阀结构设计

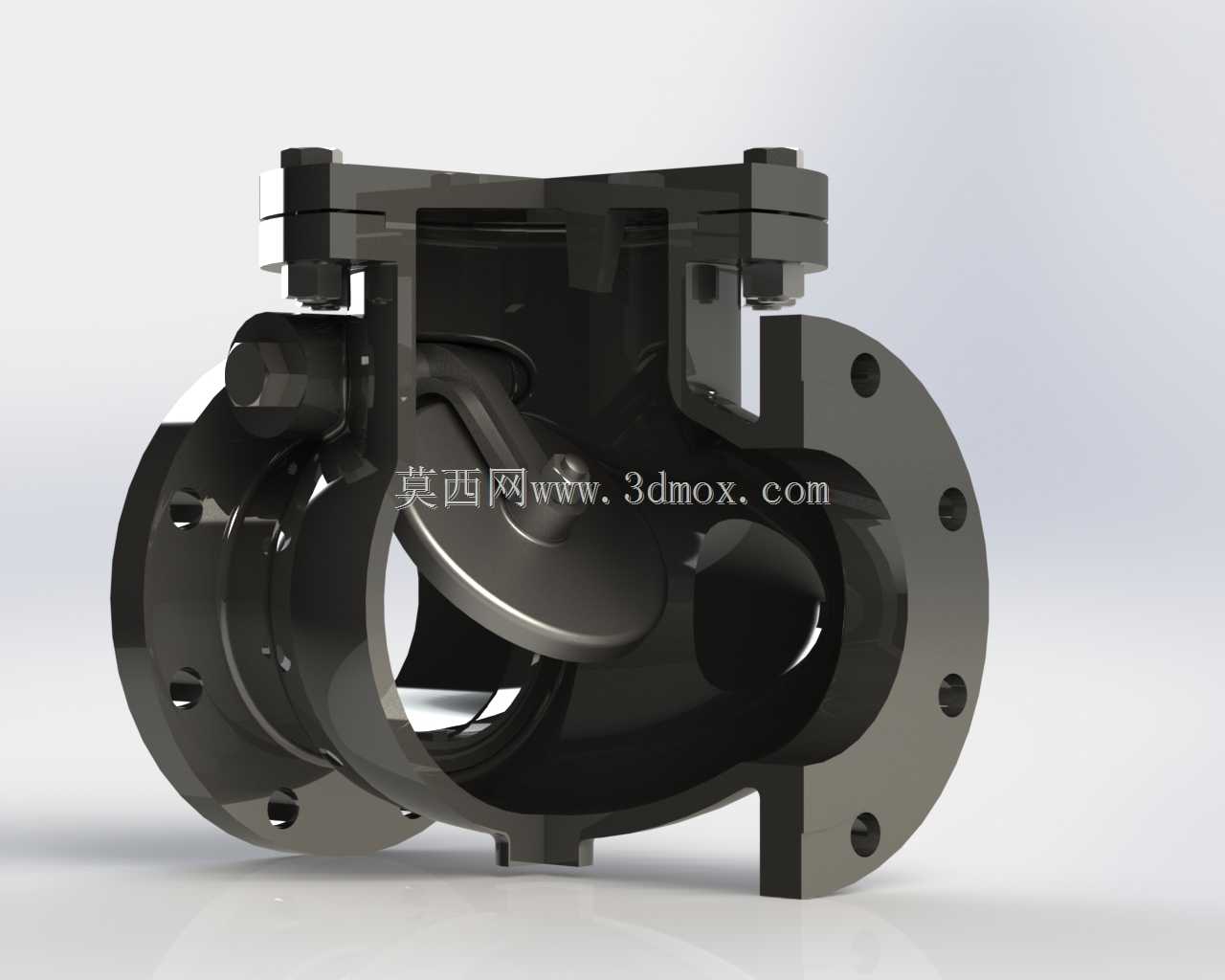

现场管路检修时经常碰到旋启式止回阀阀瓣卡涩、法兰密封面压合不均导致内漏外渗的问题，这款150级碳钢止回阀的结构设计，刚好对准这些长期被忽略的加工与装配痛点做了针对性调整。阀瓣的回转销轴没有采用常规的通轴穿装结构，而是做了分体式轴座嵌装设计，轴座与阀体的安装孔预留了0.02mm的过渡配合公差，既避免通轴长距离穿装时的同轴度偏差导致阀瓣转动卡滞，也方便后期检修时不用拆解整个阀盖就能单独更换磨损的轴套。法兰端的密封面没有直接在阀体本体上堆焊加工，而是预留了3mm的环形嵌槽，适配标准凸面法兰垫片的同时，嵌槽的直角边做了R0.5的圆角过渡，不会像直角切槽那样在螺栓压紧时割伤垫片的密封层，长期承压后也不会出现垫片被挤入流道的问题。阀瓣的密封面做了1.5°的微倾角设计，不是完全垂直于流道轴线，介质正向流动推开阀瓣时，阀瓣会顺着倾角自然贴靠到阀体内腔的限位凸台，不会因为介质流速波动产生来回拍打异响，介质逆流时阀瓣能在重力和介质压力的双重作用下快速回位，密封面的贴合压力分布更均匀，不会出现局部密封比压不足导致的内漏。阀体的中腔连接螺栓孔做了锪平处理，螺栓拧紧时不会因为铸件表面的不平整导致螺栓偏斜，阀盖的密封垫片压合时受力均匀，不会出现单侧压偏渗漏的问题。流道的内壁过渡处没有保留铸件的毛坯面，而是顺着介质流向做了圆弧过渡处理，减少介质流经阀门时的湍流阻力，也避免杂质在流道拐角处沉积卡滞阀瓣。阀瓣的配重块没有额外外凸，而是集成在阀瓣的回转臂内部，既保证阀瓣回位的力矩足够，也不会因为外凸结构在运输吊装时被磕碰变形，影响回位精度。这类适配ANSI B16.5标准的150级止回阀，常装在给排水、暖通、低压工业流体管路上，结构上的这些微调，不需要额外增加太多加工成本，却能大幅降低现场安装后的故障率，减少后期运维的拆检频次。
