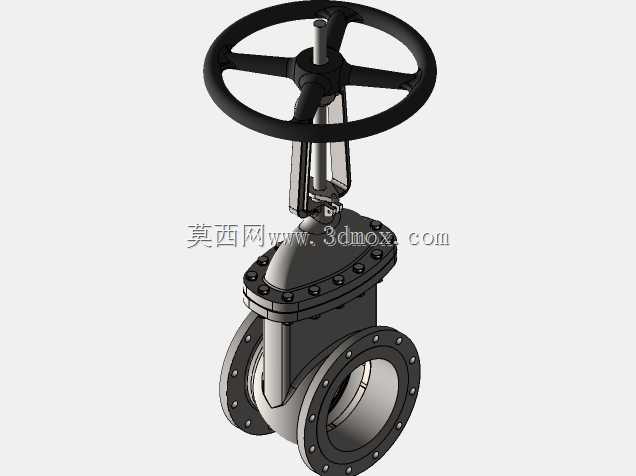

150级法兰连接明杆碳钢闸阀结构

这款明杆法兰闸阀的结构设计，完全围绕中低压工业管路的截断需求展开，日常应用覆盖石化输送管线、市政给排水主管网、厂区循环水系统、蒸汽输送支路等多个场景，核心作用是在管路检修、工况切换时实现介质的完全截断，不适合做节流调节使用——闸板升降过程中如果长期处于半开位置，高速介质的冲蚀会快速损伤密封面，这也是选型时需要给使用方明确的结构特性。从结构设计逻辑来看，明杆结构的选择是为了直观反馈阀门开度，阀杆随闸板同步升降，操作人员站在操作侧就能直接判断阀门的开关状态，避免出现误操作；手轮采用轮辐式结构，操作时的力臂设计匹配150级压力等级的操作扭矩，不需要额外加装助力机构就能完成开关动作，手轮与阀杆的连接采用梯形螺纹传动，传动效率适中，同时具备良好的自锁特性，不会因为管路介质的压力波动出现闸板自行移位的问题。阀体采用碳钢材质铸造，流道为直通式等径设计，介质通过时的流阻极小，全开状态下的压力损失几乎可以忽略，这也是闸阀在长距离输送管路上被大量选用的核心原因。两侧的法兰连接结构严格匹配对应通径的法兰安装尺寸，螺栓孔的分布、法兰密封面的粗糙度都符合通用管路安装规范，现场安装时不需要额外加工适配连接件，只要匹配对应压力等级的密封垫片，按对角顺序拧紧法兰螺栓就能完成密封。设计过程中，阀盖与阀体的连接采用螺栓紧固加缠绕垫片密封的结构，中法兰位置的密封面做了凸台加工，避免垫片受压移位导致的外漏；闸板采用楔式单闸板结构，密封面堆焊耐磨合金，关闭时依靠楔形面的挤压力实现进出口侧的密封，即使介质中带有少量细小杂质，也能依靠楔紧力切断杂质实现可靠密封。填料函位置设计了多层填料密封结构，搭配压盖的可调压紧结构，长期使用出现填料磨损泄漏时，不需要停机拆解阀门，只要均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低现场维护的工作量。从安装边界来看，阀门的手轮最高点到阀体流道中心线的高度、法兰端面的间距都符合通用闸阀的安装尺寸要求，现场布置管路时不需要预留额外的操作空间，手轮的旋转半径范围内没有结构干涉，即使是并排布置的管路组，相邻阀门之间只要预留常规安装间距就能满足操作需求。需要注意的是，这类明杆闸阀安装时要预留阀杆向上伸出的空间，不能将阀杆朝下布置，避免介质中的杂质沉积在阀杆螺纹位置，长期积累导致螺纹卡涩、开关扭矩增大的问题。
