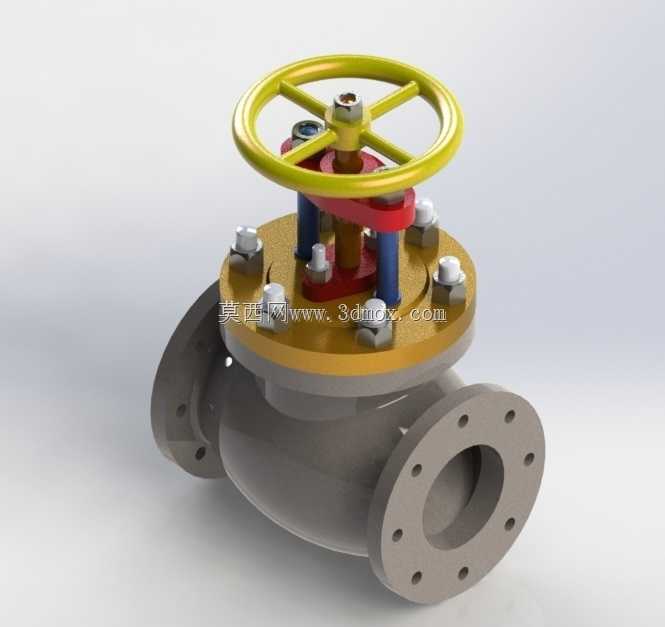

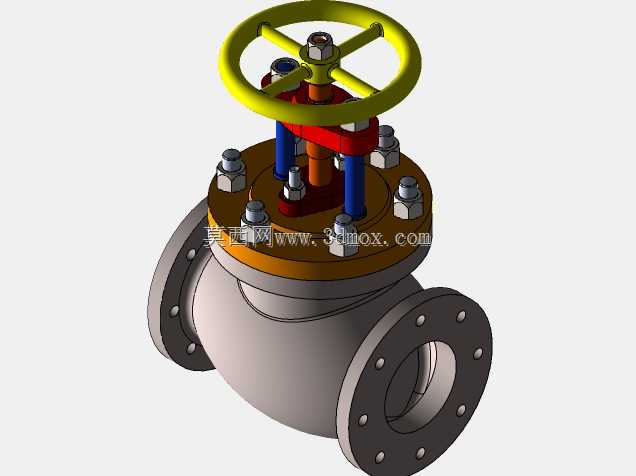

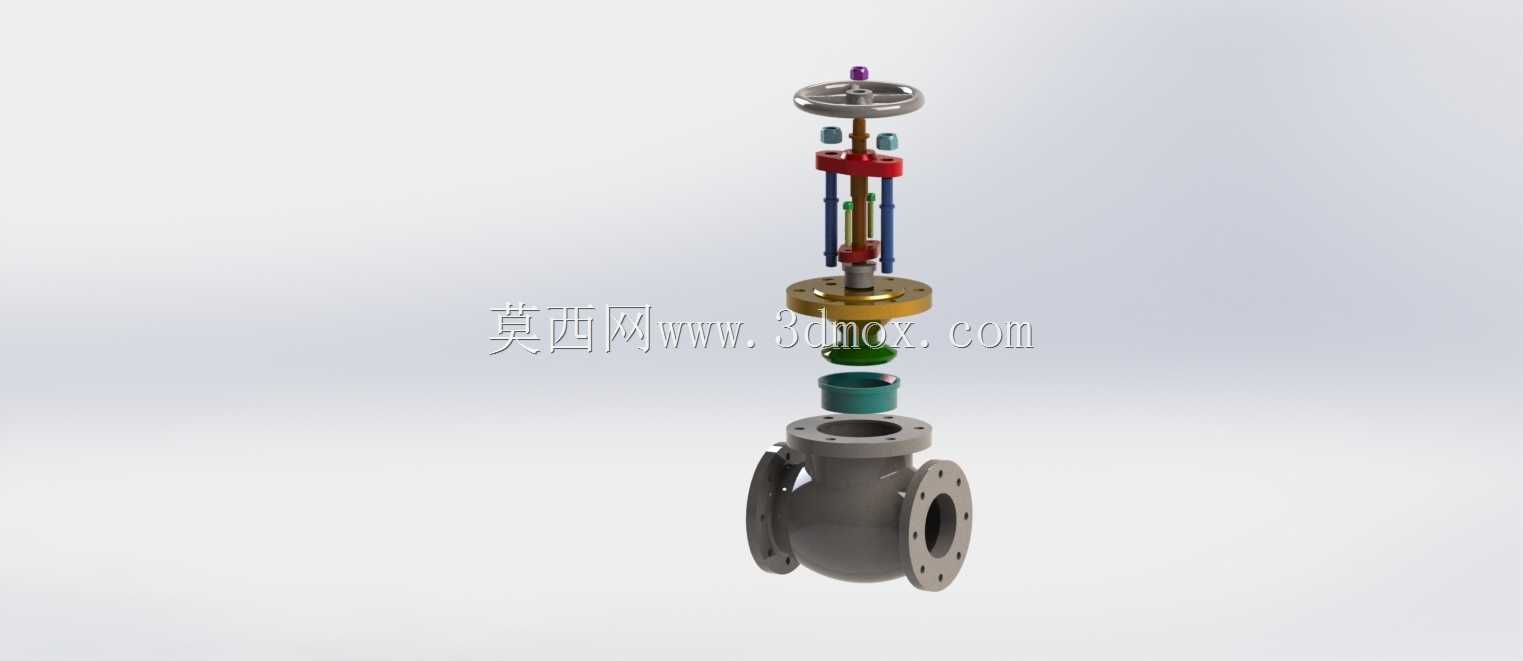

法兰连接式手动蒸汽截止调节阀结构设计

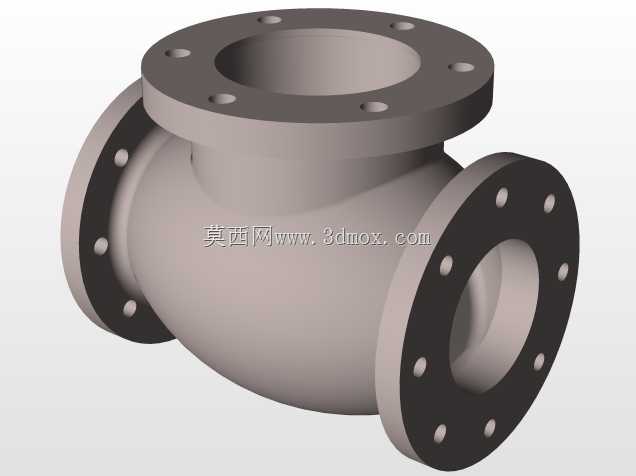

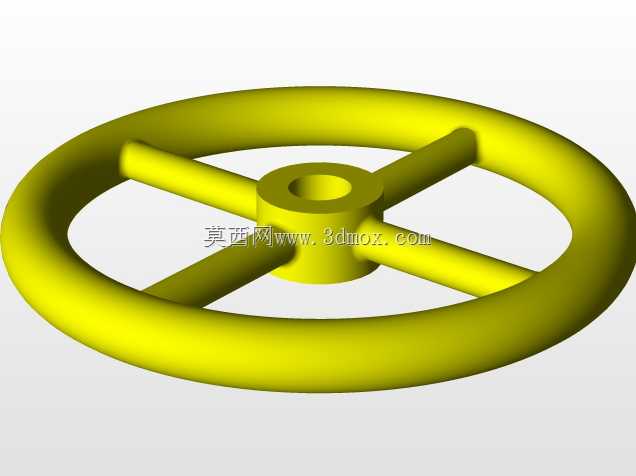

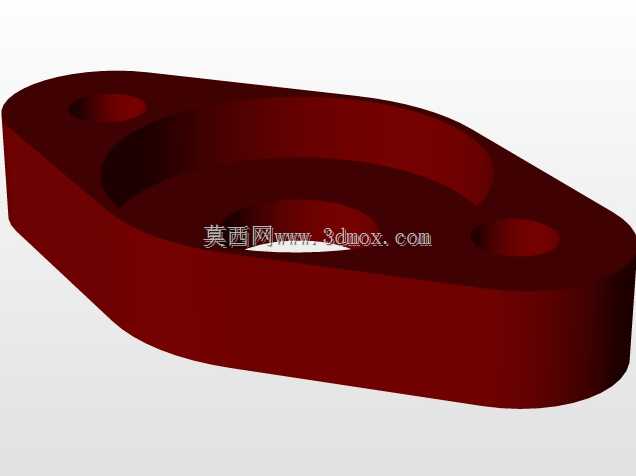

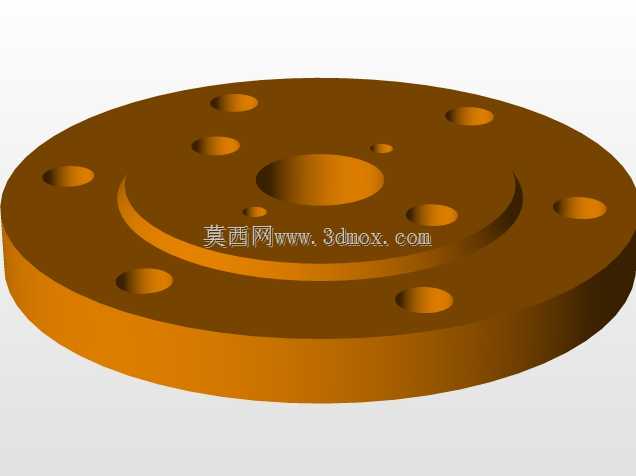

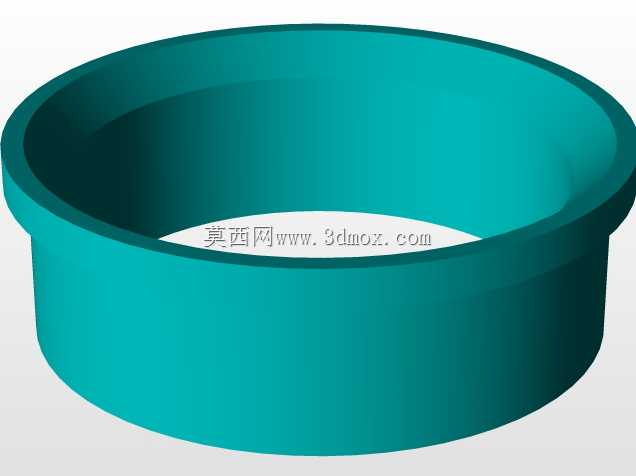

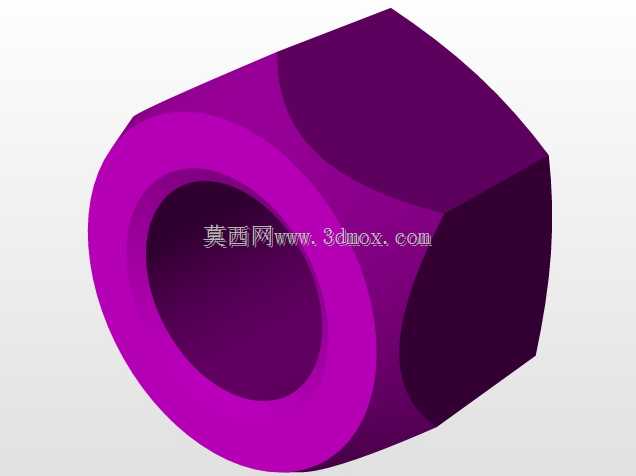

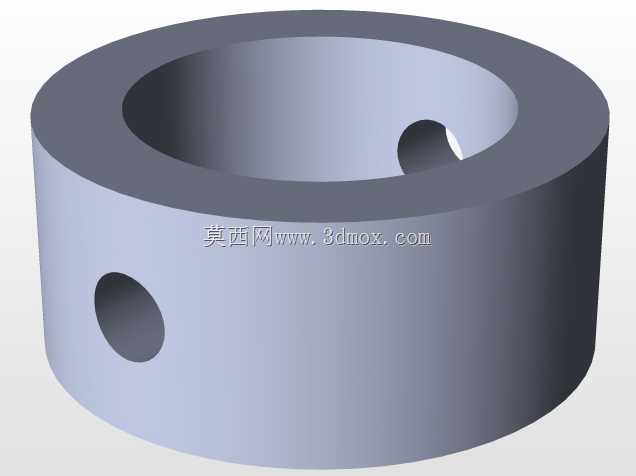

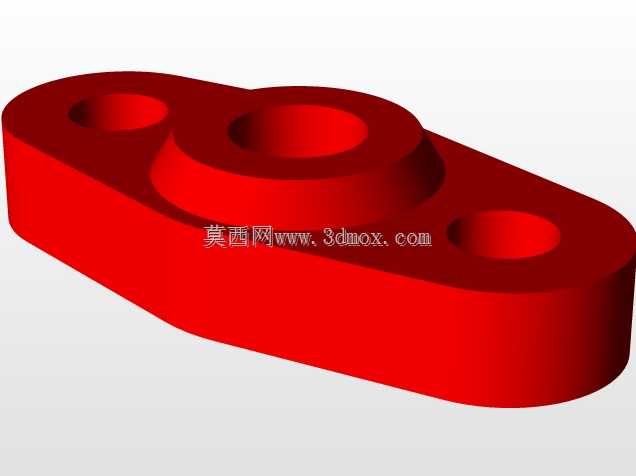

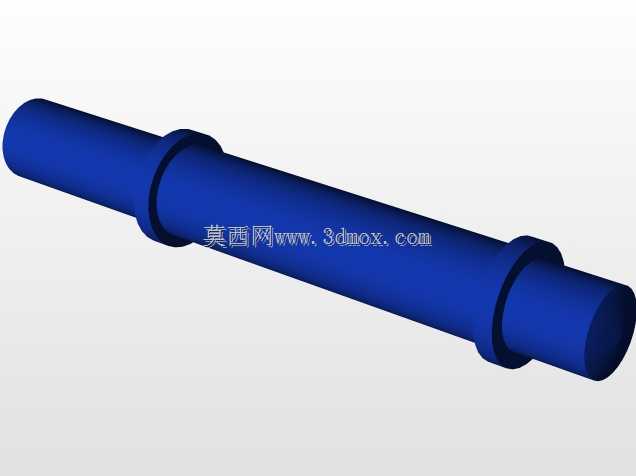

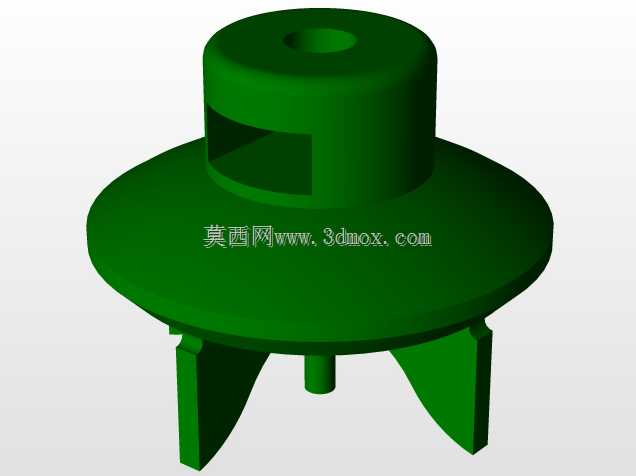

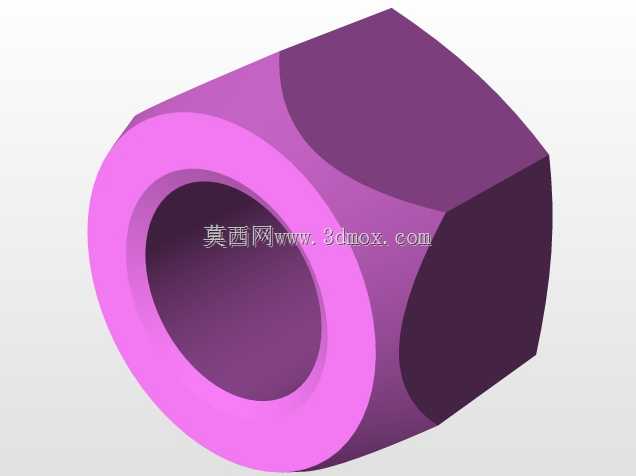

蒸汽管路长期运行中最容易出现的泄漏问题，往往出现在阀盖与阀体的连接密封面、阀杆穿出处的填料函位置，这款手动蒸汽流量阀在结构设计阶段就针对这类现场痛点做了针对性的公差适配调整。阀体两端的法兰连接面没有采用常规的整面平切结构，密封水线的排布深度控制在0.2mm，既不会因为水线过浅导致石棉垫片压合后密封不足，也不会因为水线过深在长期热胀冷缩后出现垫片嵌入过度、检修拆卸时垫片碎裂残留在密封面的问题。法兰上的螺栓孔位置做了0.15mm的位置度公差放宽，现场管路对接时不用强行撬动管路对齐孔位，避免安装时产生的装配应力长期作用在阀体铸件上，导致高温蒸汽下出现应力开裂。手轮与阀杆的连接位置没有采用常见的四方过盈配合，而是增加了一个横向的锁紧销结构，现场操作人员开关阀门时即使施加较大的扳动力，也不会出现手轮与阀杆打滑、空转的情况，手轮轮缘的圆弧过渡做了加厚处理，冬季戴厚劳保手套操作时也不会出现硌手、打滑脱手的问题。阀盖位置的压紧螺栓采用了对称排布的六组结构，拧紧填料压盖时可以对角逐步施力，不会出现压盖偏斜导致阀杆动作卡涩、填料偏磨泄漏的问题。阀腔内部的流道做了圆弧过渡处理，没有直角突变的结构，高速蒸汽流过时不会产生尖锐的湍流啸叫，也能减少蒸汽带水时对阀体内壁的冲蚀，延长阀体的实际使用寿命。阀瓣与阀座的密封面堆焊了硬质合金层，长期在高温蒸汽环境下反复开关摩擦，也不会出现密封面拉伤、内漏的情况，阀瓣的导向筋做了加宽处理，阀杆上下动作时不会出现偏摆，保证密封面每次闭合都能完全对齐。填料函的深度比常规同口径截止阀深了20%，可以多装填一圈成型石墨填料，即使在200℃以上的饱和蒸汽工况下，也能长期保持阀杆位置的密封性能，不用频繁停机更换填料。阀体的中腔位置做了均匀的壁厚过渡，铸造时不会出现局部壁厚差过大导致的缩孔、砂眼缺陷，机加工时也不用为了去除铸造缺陷反复补焊，降低加工环节的废品率。
