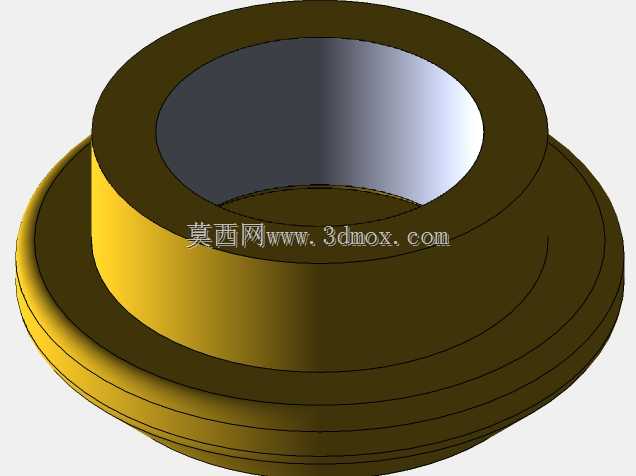

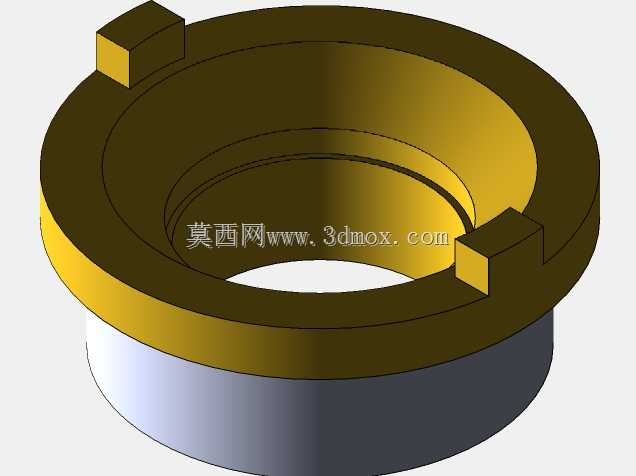

150级碳钢法兰端截止阀结构展示

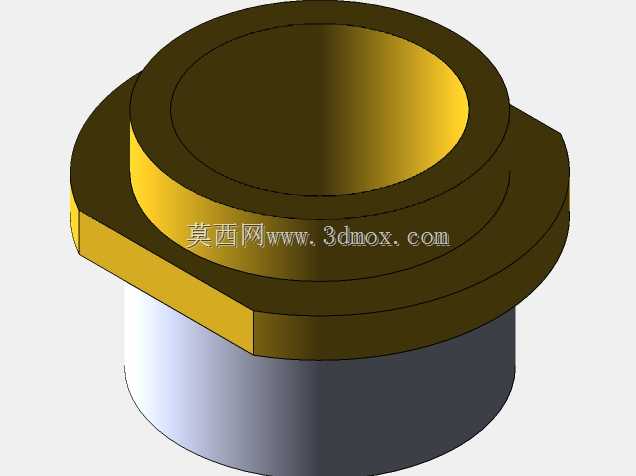

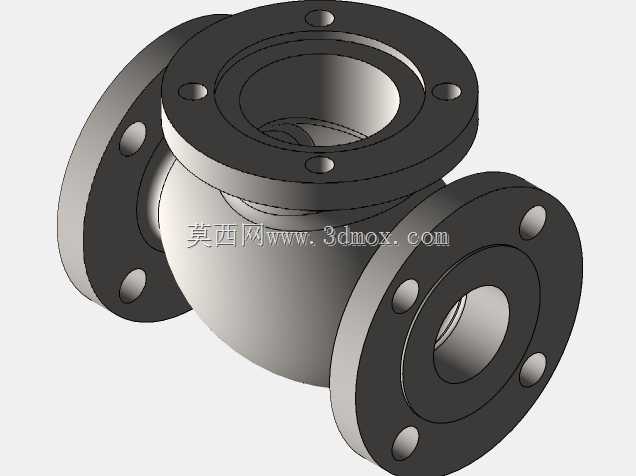

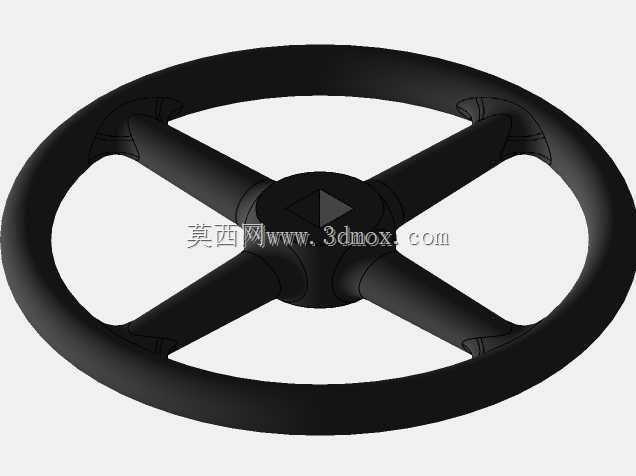

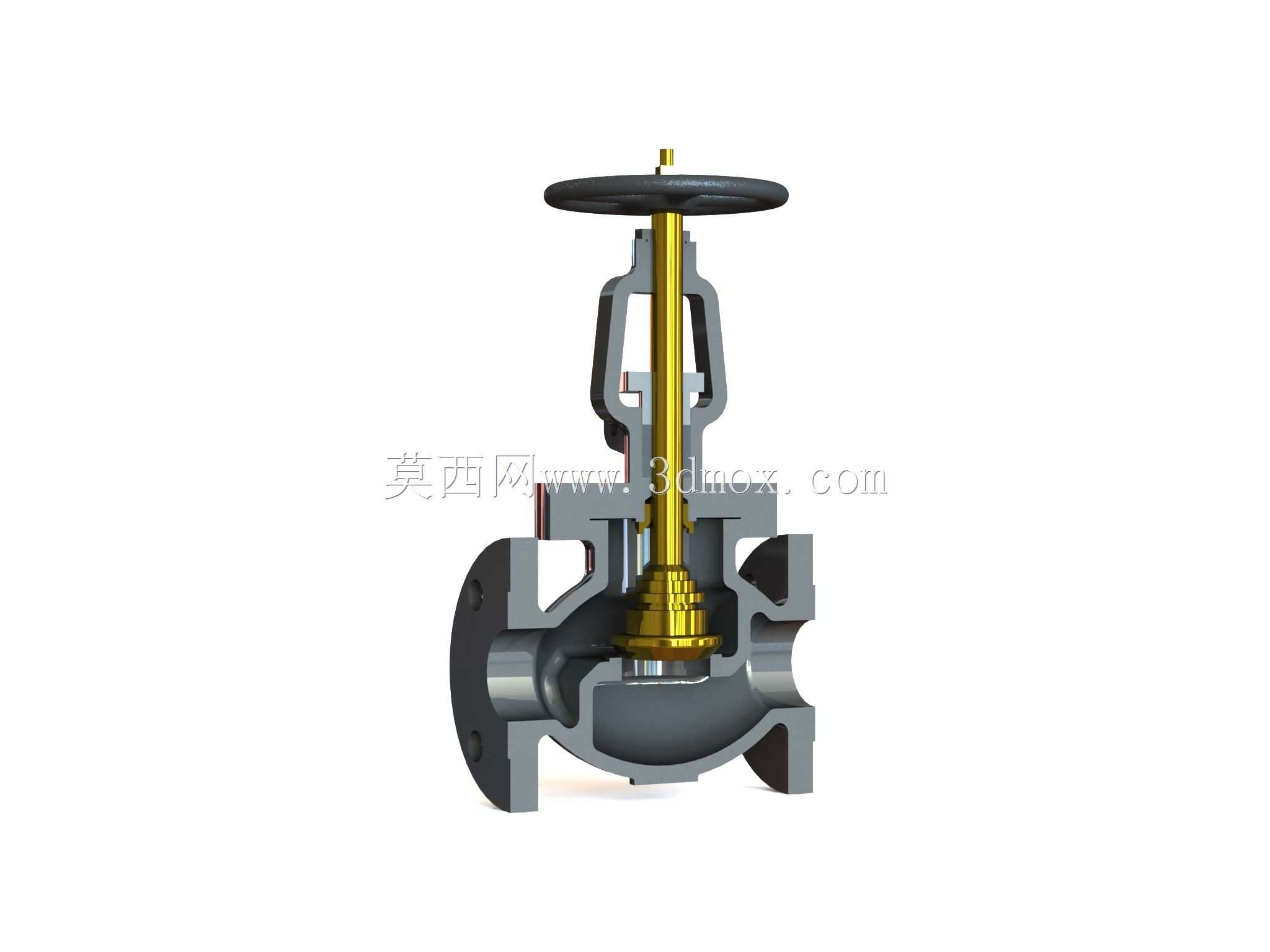

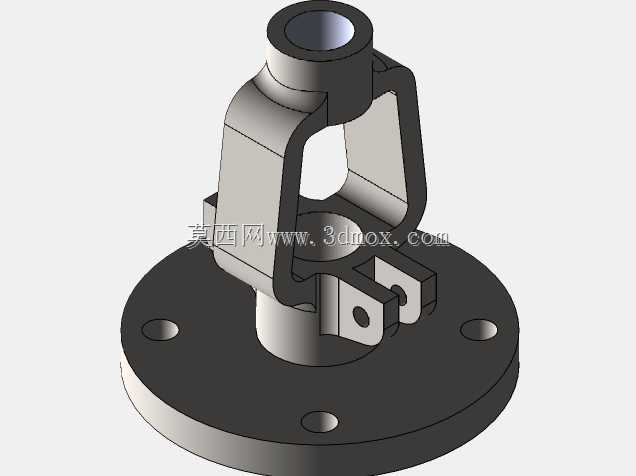

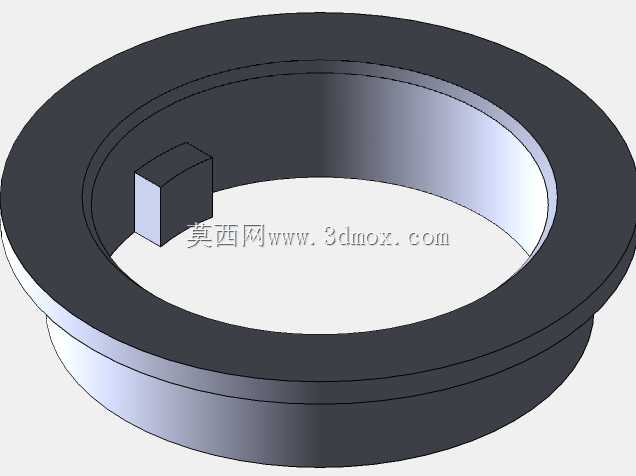

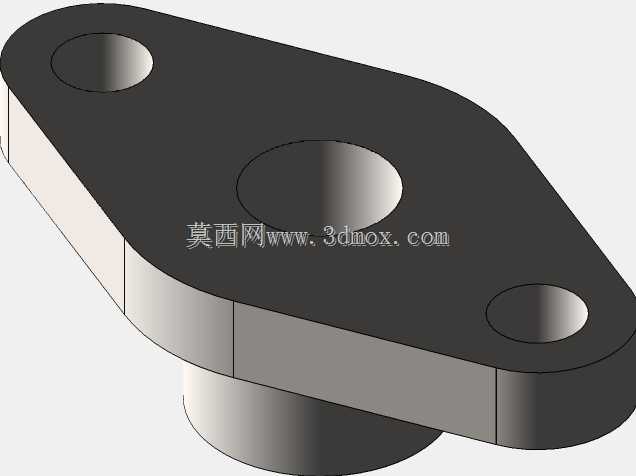

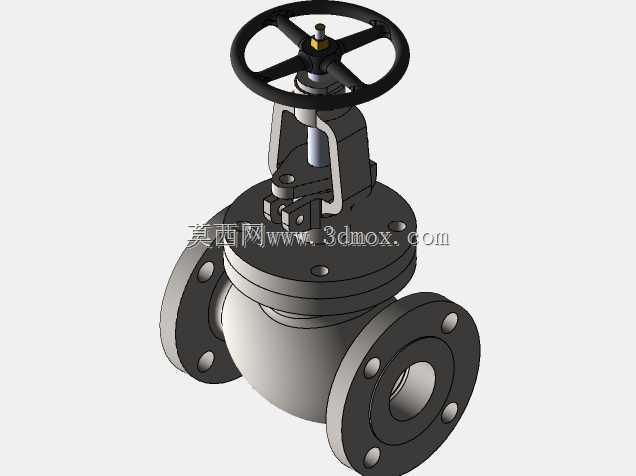

在石化、给排水、蒸汽输送、常规工业流体管路系统中，法兰连接的截止阀是承担管路介质截断、调节功能的核心通用部件，这款150磅级碳钢法兰端截止阀，端部连接尺寸严格遵循ANSI B16.5#150标准，适配同压力等级的碳钢法兰管路安装，无需额外加工适配接口即可完成现场装配。从结构设计来看，该阀采用直通式流道布局，手轮通过阀杆带动下部阀瓣做垂直升降运动，实现阀瓣与阀座密封面的贴合与分离，相比角式截止阀，直通结构的管路走向更顺，介质流动方向的转向更少，在常规水平管段安装时无需额外调整管路排布，适配绝大多数水平敷设的工业管段安装场景。设计过程中，阀杆采用明杆结构设计，阀杆螺纹位于阀体填料腔外部，可直接通过阀杆露出的高度判断阀门当前开度，同时避免输送介质长期侵蚀阀杆螺纹，延长部件使用寿命；填料腔预留标准填料装填空间，可适配石墨、聚四氟乙烯等多种常用密封填料，满足不同温度、不同腐蚀特性介质的密封需求。阀体采用WCB碳钢材质铸造，流道部位做圆弧过渡处理，减少介质流动过程中的局部阻力损失，同时阀体壁厚按照150磅级压力等级的强度要求核算，可承受对应等级下的常温工作压力，满足常规水、蒸汽、油品等非强腐蚀介质的输送截断需求。安装边界方面，两端法兰的螺栓孔中心距、密封面尺寸、法兰厚度均严格匹配ANSI B16.5#150对应通径的标准要求，现场安装时只需匹配对应通径的法兰垫片，按照标准扭矩拧紧连接螺栓即可完成装配，无需对阀体或配对法兰做二次加工。功能特性上，该阀的密封面采用锥面贴合结构，相比平面密封所需的关闭力矩更小，手轮操作力适中，日常运维时无需借助额外加力杆即可完成阀门的启闭操作，同时密封面的接触比压分布均匀，长期启闭过程中密封面磨损均匀，可有效降低内漏风险。在实际选型应用中，这类截止阀通常安装在管路需要频繁截断介质、不要求快速启闭的管段，相比闸阀，其调节性能更优，可通过调节阀瓣的开启高度实现管路流量的线性调节，同时密封面受介质冲蚀的影响更小，适合在介质流速稳定、需要定期截断检修的管段使用，比如换热设备进出口、泵组出口管路、分支管路截断位置等场景，都能看到这类法兰截止阀的应用。建模过程中，对阀体的铸造圆角、阀杆的梯形螺纹、手轮的轮辐结构、法兰的螺栓孔位置都做了精准还原，可直接用于管路装配干涉检查、运维培训演示、产品结构展示等场景，也可作为同类型阀门设计的结构参考，帮助设计人员快速核对法兰连接尺寸、阀杆行程、手轮操作空间等关键安装参数，避免现场安装时出现操作空间不足、连接尺寸不匹配等问题。
