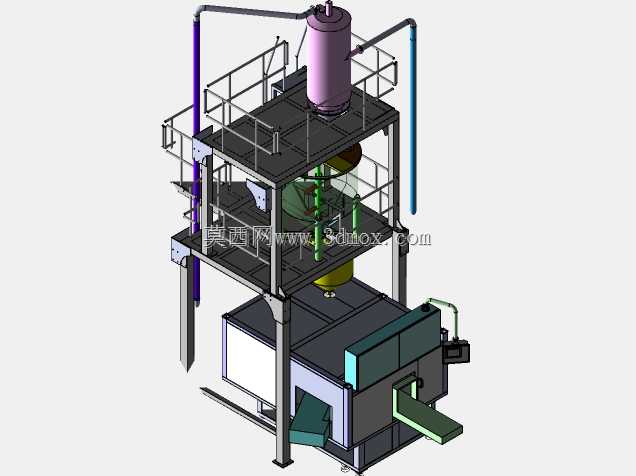

带真空系统的立式旋转灌装封装设备

散料封装现场常遇到袋口残料导致密封不严、腔室负压不均引发物料结块的问题，这套带真空系统的旋转封装结构，在落地适配加工时最先要啃下的是机架承载与管路振动的矛盾点。上层操作平台的护栏采用分段式方管焊接结构，没有用整根通长型材，就是为了避开顶部真空罐的安装支座焊缝位置，避免焊接应力集中导致平台平整度超差，毕竟真空罐满载加上负压工况下，支座处的交变载荷很容易让整根型材的焊缝出现疲劳开裂。

真空罐的进出口管路特意做了大弧度弯管处理，没有用直角弯头转接，不是为了外观流畅，是粉状物料在负压输送过程中，直角位置很容易出现积料堵管，大弧度弯管的曲率半径经过反复调整，既保证管路不会和平台爬梯产生干涉，又能让物料随气流顺畅进入下方旋转料腔，不会在管壁残留结块。爬梯的踏步板做了外翻边压型处理，比普通平板踏步的刚性提升近四成，日常巡检人员踩踏时不会出现局部凹陷，也不用额外在踏步下方加焊加强筋，减少了平台整体的承重负担。

下方的主机舱外壳做了可拆卸式的分块钣金设计，每一块钣金的折边都预留了密封胶条卡槽，舱内的真空动力元件运行时会产生持续的低频振动，分块结构不会因为整机共振产生钣金异响，后期检修滤芯、更换密封件时，不用拆解整个外壳，只需要拆下对应位置的板块就能操作。侧面的出料输送槽做了小角度倾斜设计，槽体边缘的折边高度刚好适配封装完成的料袋高度，不会因为输送过程中的轻微晃动让料袋滑落，槽体和主机舱的连接位置特意加了橡胶减震垫，避免主机的振动传递到输送槽上，导致料袋在输送过程中出现偏移。

顶部的真空罐支座做了三点式支撑设计，没有用四点满焊固定，三点支撑能自动适配平台的微小平面度误差，不会因为焊接变形导致罐体安装倾斜，罐体和支座之间加了四氟垫片，既能缓冲设备运行时的振动，也能避免不同金属材质接触产生的电化学腐蚀。平台上的料腔观察位用了透明防护板，防护板的固定压条做了快拆式设计，日常清理料腔残留物料时，不用拧下全部固定螺丝，掰开压条就能取下防护板，清理效率比传统螺丝固定结构提升不少。管路的固定管卡都垫了橡胶阻尼套，设备运行时管路不会因为气流脉动产生晃荡，也不会出现管卡和管壁摩擦导致的管壁磨损漏气问题。
