多层级称重包装一体化产线结构设计

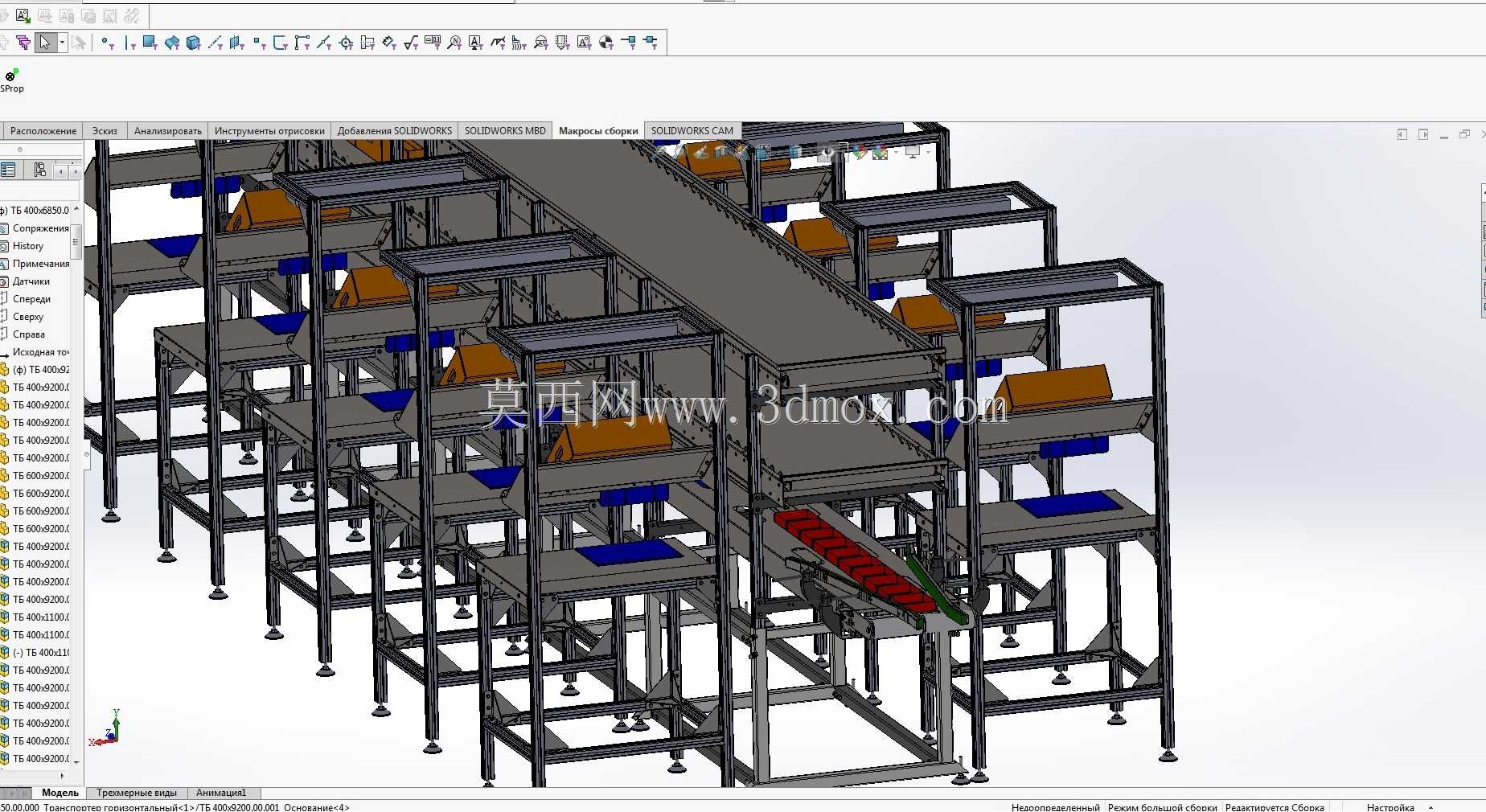

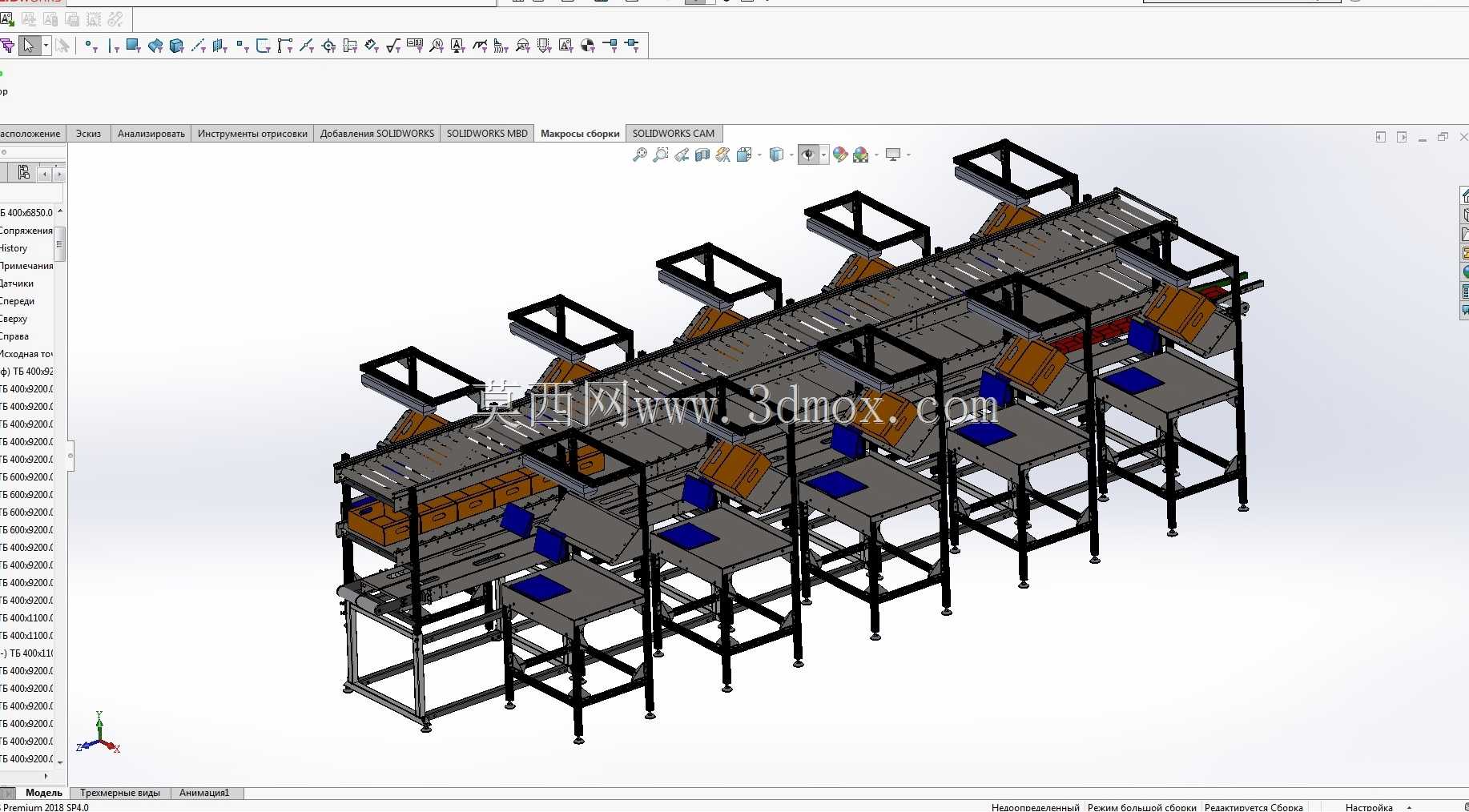

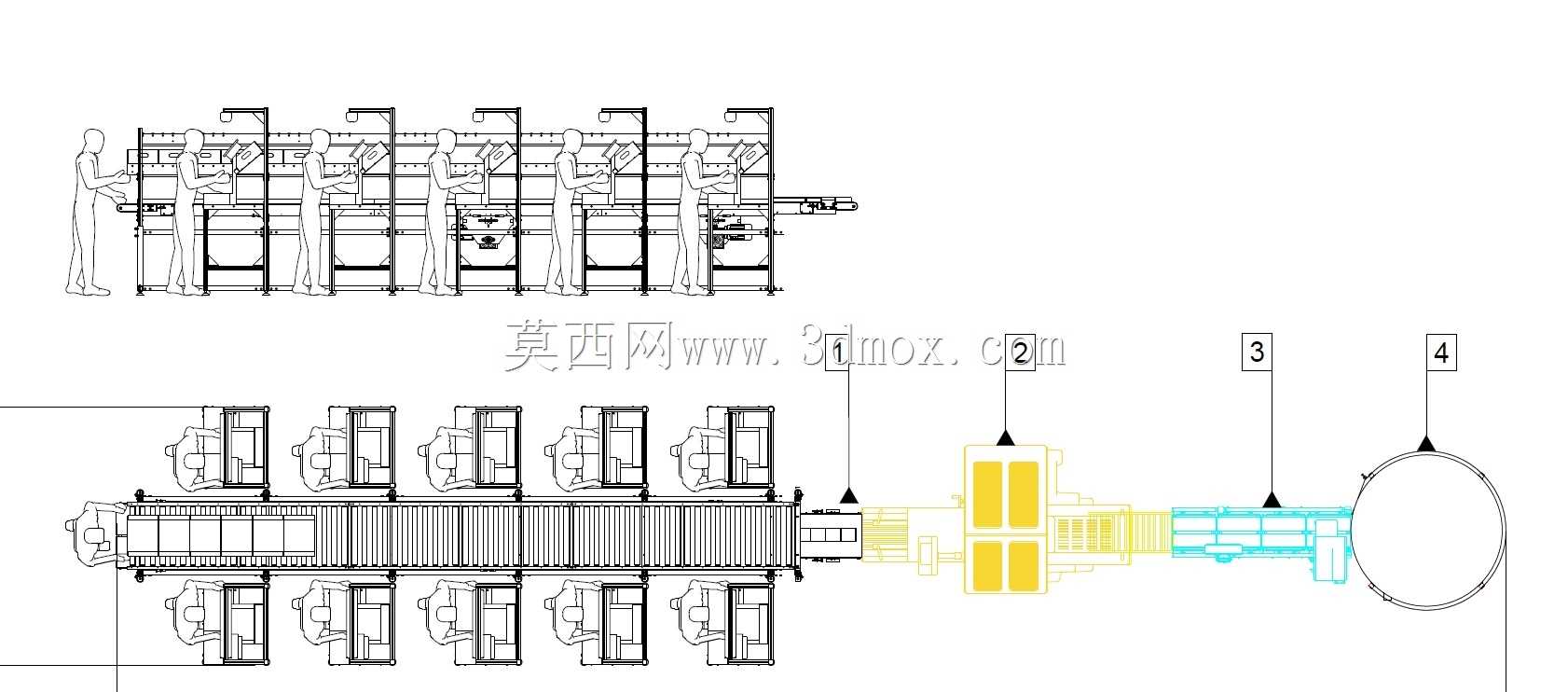

车间里多工位并行的称重包装产线最容易出现的问题，是各层工位节拍不匹配导致的物料堆积——上层工位待包装件流转速度快，下层称重工位校验耗时长，斜向接驳段如果角度把控不好，硬质包装件下滑时容易磕碰边角，软质料袋则容易卡滞在接驳缝隙里。这套结构在层间接驳处做了分段式托辊设计，每段托辊的间距根据常见包装件的最小底面尺寸做了收窄处理，哪怕是巴掌大的小包装盒滑过，也不会出现卡边掉料的情况。

框架部分用的是标准型材拼接，没有做多余的一体化焊接结构，所有立柱和横梁的连接位都预留了2mm的调节余量，现场安装时如果地面平整度不够，不用重新切割型材，靠连接位的调节块就能把每层工位的水平度校准到0.1mm/m的精度，刚好匹配称重模块对安装平面的公差要求。每层工位的蓝色垫板是专门给称重单元留的安装位，垫板下方没有直接和型材框架硬连接，而是留了10mm的悬空间隙，避免相邻工位放料时的振动传递到称重模块上，导致称重数值跳变不准。

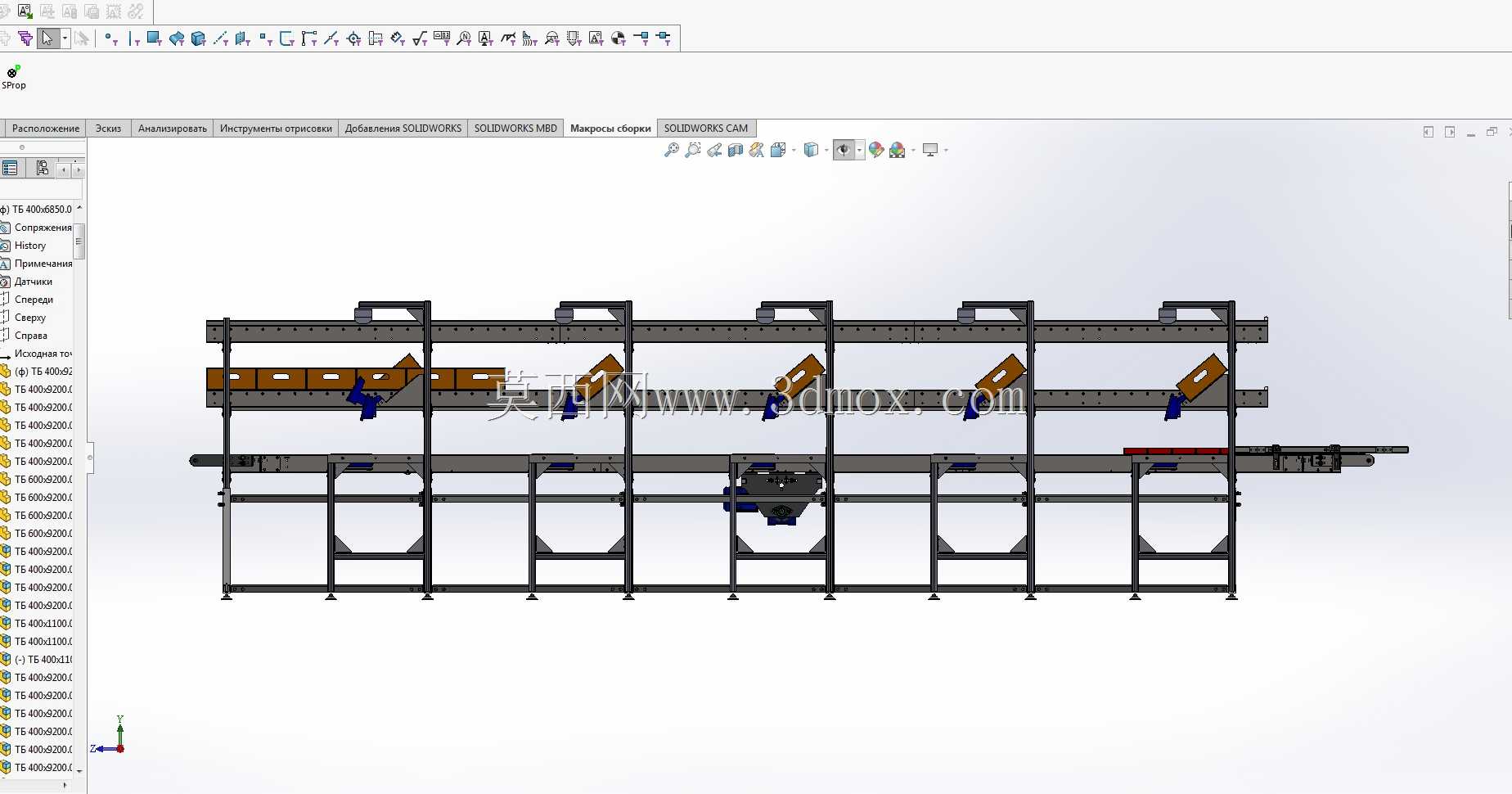

中间的主输送带走线是贯穿所有层级的，侧边的导向条没有用整根通长的型材，而是分成了和工位数量对应的短段，每段导向条的位置都可以单独微调，换产不同尺寸的包装件时，不用整根拆卸导向条，只需要调整对应工位段的固定螺丝就能适配新的料件宽度。斜向接驳的红色输送带表面做了细横纹防滑处理，带面的倾斜角度卡在17度，这个角度是反复调试过的，既不会让包装件下滑速度太快冲撞到下层工位的定位挡块，也不会因为角度太缓导致料件滞留在接驳段上拖慢节拍。

每层工位旁的棕色料盒是用来放包装辅材的，料盒的安装支架做了快拆结构，日常清理或者换产更换辅材规格时，不用拧动多颗固定螺丝，往上一提就能把整个料盒取下来。框架底部的脚杯不是普通的平底脚杯，而是带橡胶阻尼垫的可调脚杯，除了能调节高度找平之外，还能吸收主输送带运行时产生的低频振动，进一步降低振动对称重精度的干扰。

走线槽全部藏在型材的凹槽里，没有外露的管线，既避免车间里的灰尘、包装碎屑堆积在管线上难清理，也防止日常巡检时剐蹭到管线导致信号中断。每个称重工位的侧边都留了传感器安装位，不用后期额外打孔焊接支架，安装对射光电时直接卡进预留的槽位就能固定，位置偏差能控制在0.5mm以内，省掉了现场校准传感器位置的大量时间。
