多车道机械间歇送料设备结构设计

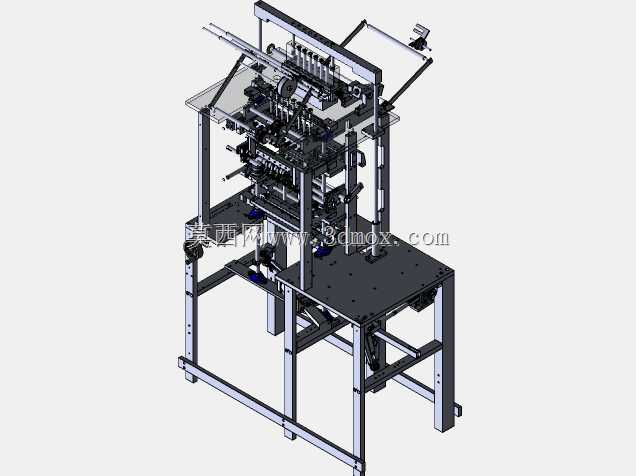

这套多车道间歇作业设备，主要面向多工位并行加工的产线场景设计，常见应用在小尺寸零件的多工序同步装配、检测工序段，解决单工位间歇送料效率不足的痛点，可同时承载4-6条并行料道的工件步进输送，匹配冲切、装配、视觉检测等不同工序的节拍要求。从结构布局来看，设备采用方通焊接机架作为承载基础，底部预留可调脚轮安装位，方便产线布局调整时的移位与水平校准，机架台面加工有统一规格的T型槽，用于上部各功能模组的安装固定，安装边界可适配常规1.2米幅宽的产线对接需求，整体高度符合人工操作站立作业的人机工程要求，上部操作区域加装透明防护挡板，避免作业过程中异物落入传动区域。设备的核心间歇传动结构布置在台面中部，采用凸轮分割器搭配连杆传动的方案，相比槽轮机构，传动冲击更小，工位定位精度可控制在±0.05mm范围内，能满足精密装配工序的定位要求，多组料道平行布置在传动模组上方，每个料道对应独立的工件定位夹具，可根据加工工件的尺寸更换夹具块，无需调整整体传动结构，换型调试时间可缩短60%以上。上部的执行模组采用立式安装支架固定，支架上预留多组安装孔位，可根据工序需求加装冲压头、点胶阀、检测探头等不同执行元件，执行模组的升降行程通过导轨滑块限位，行程范围可在0-120mm内调整，适配不同高度工件的加工需求。传动系统的动力源布置在机架下层台面，通过同步带将动力传递至分割器输入端，张紧结构设计在电机安装板处，日常维护时无需拆解上部结构即可完成同步带张紧度调整，设备的走线全部沿机架方通内部布置，外部无裸露线缆，避免产线作业中线缆剐蹭带来的安全隐患。在设计过程中，重点考虑了多车道同步性问题，所有料道的定位基准统一以台面T型槽为基准加工，消除多模组安装带来的累积误差，间歇停顿时间可通过调整分割器输入转速匹配不同工序的作业时长，停顿区间内所有工位保持锁止状态，不会因为外部执行件的下压力出现工位偏移。设备两侧预留了料道对接接口，可直接与上游的振动盘上料机构、下游的输送带完成衔接，无需额外增加转接工装，整体结构的易损件全部采用标准件选型，方便后期维护更换，降低设备的运维成本。
