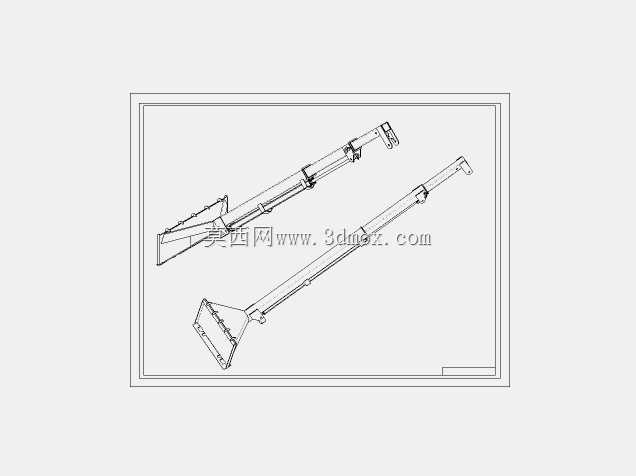

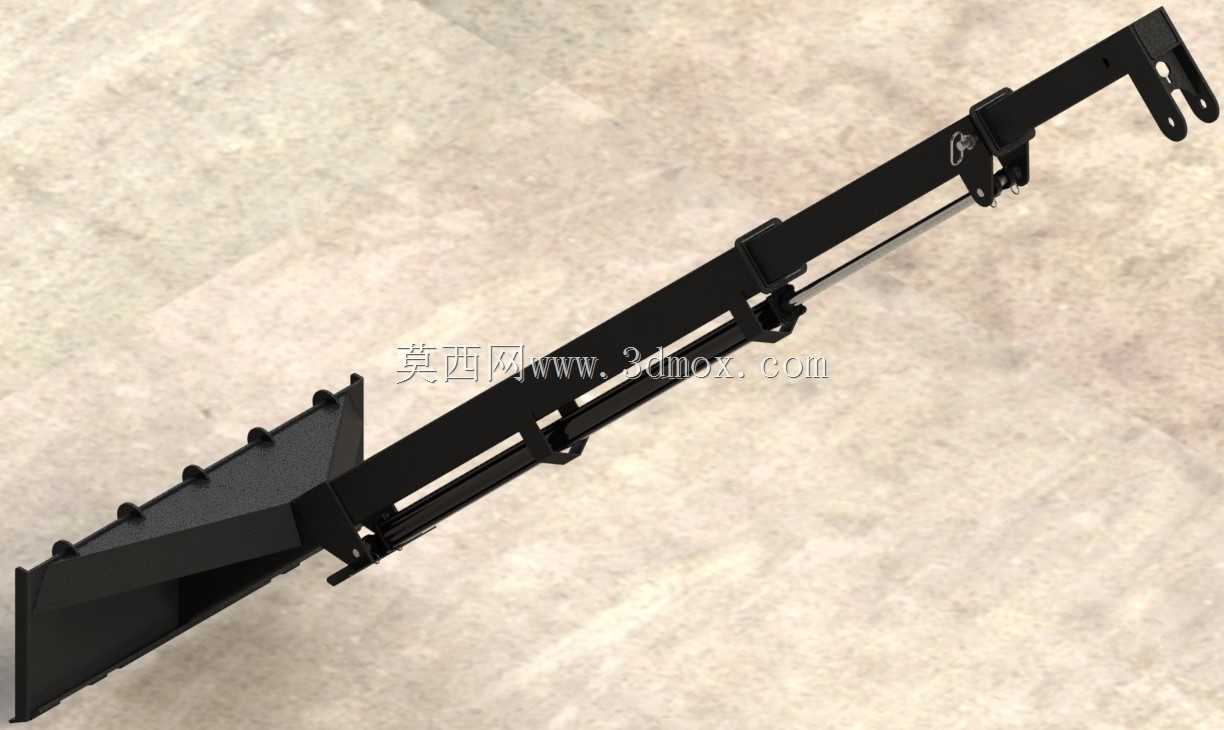

滑移转向配套伸缩式起重吊杆结构

滑移装载机属具作业现场常遇到吊载行程不足、接长段刚性冗余带来的载荷浪费问题，这款伸缩吊杆的结构优化逻辑完全围绕小空间重载吊载的实际工况展开。臂节截面没有沿用通用起重机的矩形通腔设计，嵌套配合面预留了0.12mm的单侧滑移间隙，配合面做了局部铣平的耐磨带贴合区，避免全周面接触带来的伸缩卡滞，哪怕臂节沾附施工现场的泥沙碎屑，伸缩动作也不会出现咬死的情况。臂身的铰点位置没有按等距排布设置，靠近滑移主机连接端的铰点做了偏心偏移处理，抵消吊载时臂身下挠带来的吊点垂直位移偏差，额定吊载下的吊点水平偏移量控制在3mm以内，不需要额外加装角度补偿结构就能满足精准对位的吊装需求。臂端的铲斗连接座没有采用整体焊接结构，连接耳板做了可拆式的螺栓固定设计，耳板销孔内嵌了自润滑铜套，频繁拆装属具时不会磨损失效，耳板的防滑齿面做了1.5mm的凸起滚花，挂接属具时不会出现侧向滑移脱开的隐患。伸缩油缸的安装座藏在臂节的内侧空腔里，没有突出臂身外轮廓，狭窄巷道作业时不会刮蹭周边障碍物，油缸的进出油管路顺着臂节内壁的走线槽排布，管卡位置避开了臂节伸缩的摩擦面，长时间往复伸缩也不会出现油管磨破漏油的问题。臂身表面的防滑凸起不是装饰性结构，每道凸起的位置刚好对应臂节嵌套时的应力集中区，相当于给臂身加了外置的加强筋，不用额外加厚臂板就能提升27%的截面抗扭刚性，同时还能作为检修时的踩踏着力点，雨天作业时脚踩在臂身上不会打滑。臂尾的主机连接架做了快换接口的适配倒角，对接滑移装载机的快换架时不需要反复调整对位角度，插销孔的导向锥度能让插销顺畅落入锁止位，单人两分钟内就能完成属具的换装，不需要额外辅助人员对位。臂节的锁止孔做了等距排布的沉台处理，锁止销插入后不会因为臂身振动脱出，沉台的深度刚好覆盖锁止销的圆角端，吊载时的剪切力完全由销体承担，不会对孔口造成挤压变形，长期使用也不会出现锁止旷量。
