300公斤级便携永磁起重吊具结构设计

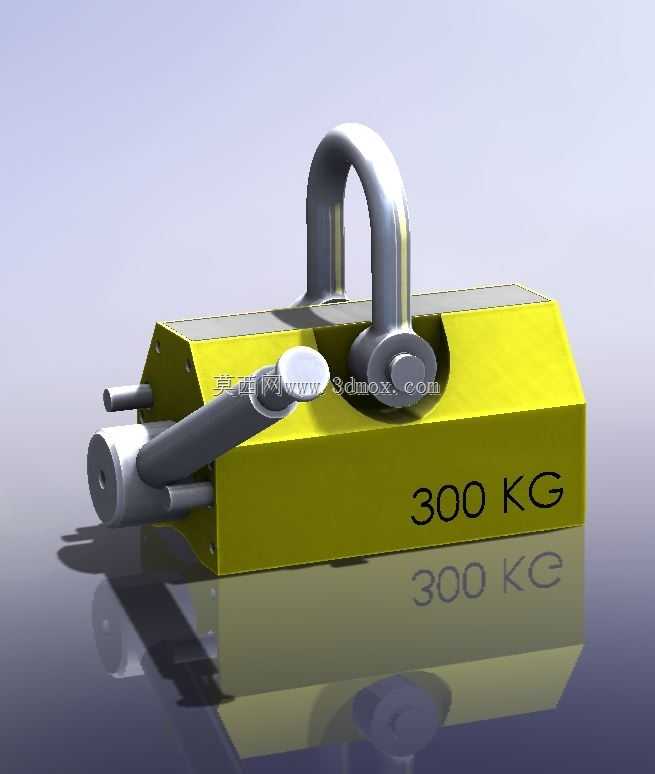

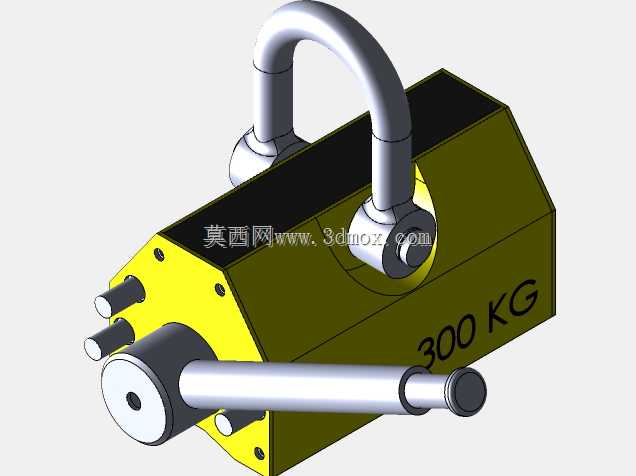

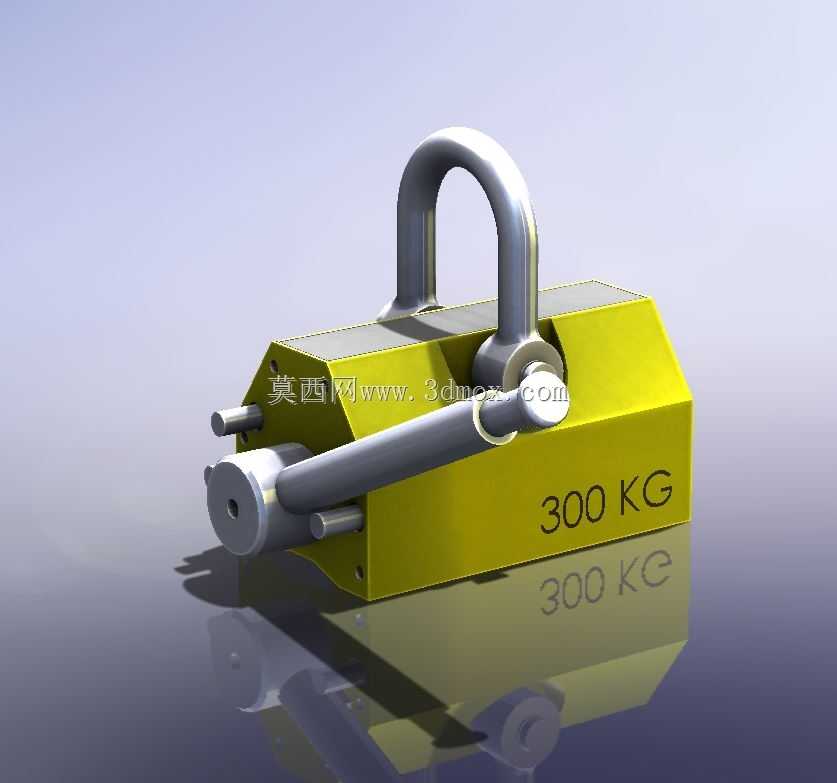

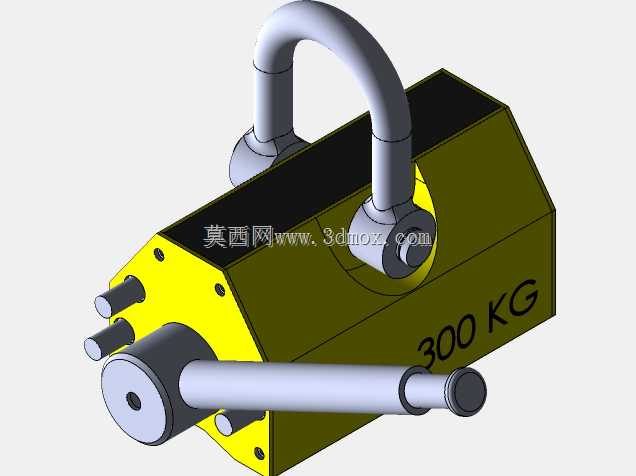

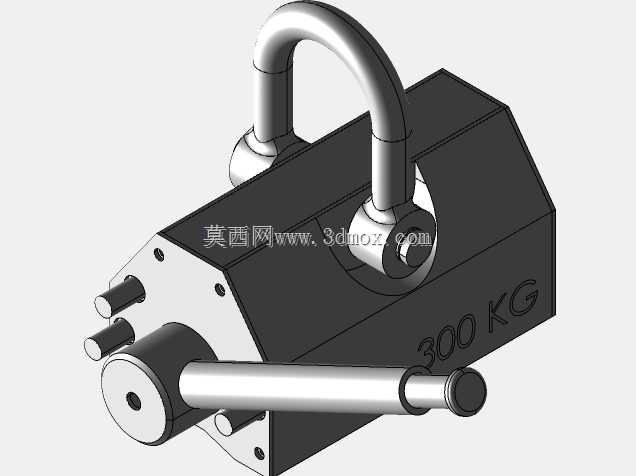

车间扁平铁料转运的痛点长期存在，传统钢丝绳捆绑吊装薄钢板时，容易出现边角勒痕、吊点滑脱的隐患，人工挂钩摘钩的流程也会拖慢上下料节拍，这款300公斤级便携磁性起重钳的结构设计，恰好瞄准了这类场景的核心需求。从加工适配视角拆解这套结构，最先要关注的是磁系壳体的加工基准选择，黄色涂装的主壳体作为整套吊具的承载基体，六个面的平面度公差必须控制在0.05mm以内，否则内部永磁块的贴合面会出现气隙，直接拉低额定磁吸力的输出效率，加工时不能直接以毛坯外圆做定位，要先铣出顶部吊环的安装沉台作为统一基准，反过来加工底面的磁吸工作面，才能保证磁路闭合时的气隙最小化。吊环与壳体的铰接位置没有采用常见的通孔穿轴结构，反而做了嵌入式的轴座沉孔，轴孔与转轴的配合公差选了H7/g6的间隙配合，既不会因为间隙过大出现吊装时的吊具晃动，也不会因为配合过紧导致手动扳动卸磁手柄时卡滞，要知道车间里常年沾着切削液和铁屑，配合间隙留小了，铁屑卡进缝隙里整个吊具就会直接锁死。侧面的手动扳转手柄特意做了偏心凸轮结构，扳动到锁止位时，凸轮会把内部的磁钢组推到与外壳导磁面完全贴合的位置，扳到卸磁位时又会把磁钢组旋转到磁路短路的位置，这个凸轮的轮廓线不是标准圆弧，加工时要特意留1.2度的锁止过盈角，避免吊装过程中受震动出现手柄回弹脱磁的风险，很多同类吊具出过的吊装滑脱事故，根源就是凸轮锁止角留得不足，受载荷冲击后自动回位。壳体侧面的两个定位销柱不是多余设计，吊装叠放的薄钢板时，销柱会先抵住最上层钢板的端面，避免磁吸时钢板出现侧滑偏移，销柱的安装孔特意做了腰型可调结构，能根据不同厚度的板材调整伸出长度，不会因为销柱过长顶到工件表面导致磁面贴合不严。底部磁吸工作面没有做整面的光滑处理，反而在边缘位置开了0.2mm深的排屑槽，吊装时沾在钢板表面的铁屑和焊渣会被挤到槽里，不会垫在磁面和工件之间形成气隙，很多现场使用的磁力吊吸力衰减快，就是因为工作面夹了铁屑后长期处于虚接状态，磁路长期处于半开路状态慢慢退磁。吊环的圆弧过渡处做了滚压强化处理，这个位置是整套吊具的应力集中点，额定载荷下的应力值会达到材料屈服强度的72%，滚压后表面形成的压应力层能把疲劳寿命提升3倍以上，不用额外加大吊环的截面尺寸就能满足载荷要求，也能控制整套吊具的自重，单人就能拎着在不同工位间转移。手柄的握持位置包了防滑的绝缘胶套，不光是冬天握持不冰手，吊装带余温的钢材时也能避免烫手，胶套表面的防滑纹做了轴向排布，沾了油污的时候也不会打滑扳不动。整套结构没有多余的冗余零件，所有受力件的加工精度都围绕磁路效率和吊装可靠性做取舍，没有为了外观好看做多余的曲面装饰，每一处倒角和槽位都对应着现场使用时的实际痛点，哪怕是壳体表面的涂装，也选了耐磨的聚氨酯黄漆，车间里磕碰剐蹭不容易掉漆生锈，能适应长时间的恶劣工况使用。
