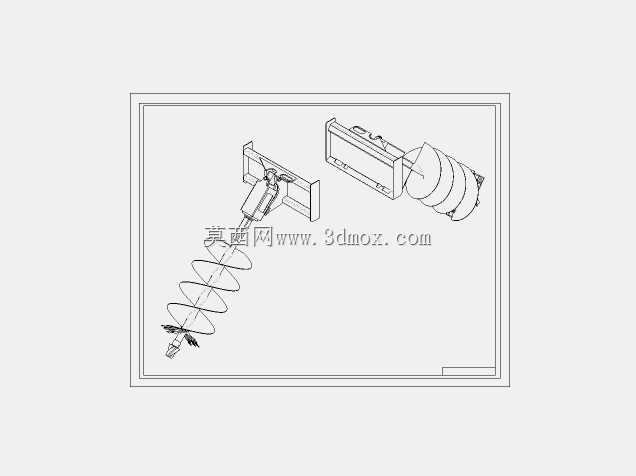

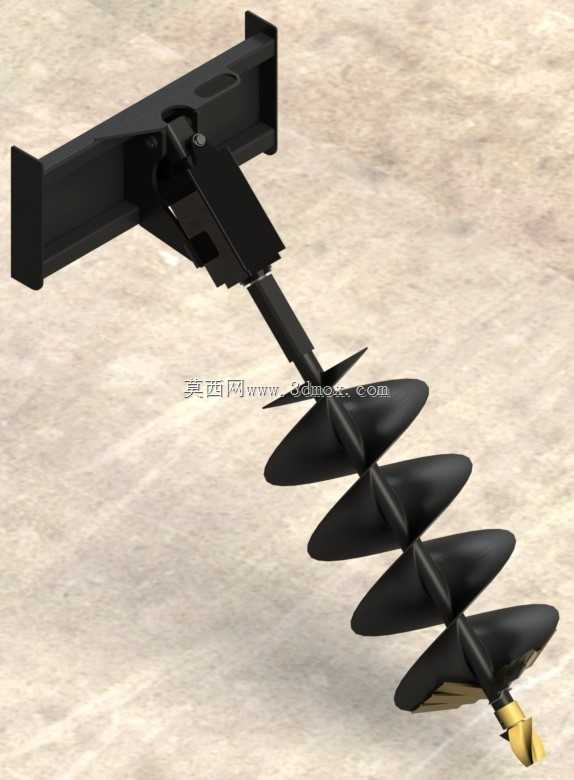

滑移挂载式后置螺旋钻具结构设计

野外立柱打桩作业里，后置螺旋钻最常出现的故障点，集中在挂载连接段的焊缝开裂与钻杆同轴度偏移——挂载架与主机滑移臂的连接面如果只做平面贴合，作业时钻具受轴向反冲力会反复撬动连接螺栓，不到百小时就会出现螺栓剪切断裂，钻杆叶片如果等螺距等厚度排布，遇到含碎石的黏土层时，叶片根部会积泥抱死，扭矩陡增直接憋断钻杆销。这套钻具的连接段没有采用常见的直板焊接挂载座，而是在挂载架内侧加了两道嵌合式卡槽，安装时卡槽直接卡入滑移臂的预留凸棱，螺栓只承担锁紧力不承受径向撬动载荷，连接架与钻杆驱动座之间的铰接轴做了偏心衬套设计，转向调节时不需要额外加装定位销，转动到作业角度后衬套受轴向压力自动锁止，避免了作业中铰接点晃动带来的钻位偏移。钻杆部分的叶片没有做等厚处理，靠近驱动座的前三片叶片厚度比末端叶片厚四毫米，叶片外缘做了15度的倒角，入土时不会被表层草根、碎石卡滞叶片边缘，螺旋导程从驱动端到钻尖逐段收窄，黏土层作业时泥土会顺着收窄的导程自动向上输送，不会在叶片根部堆积抱死。钻尖部分没有采用一体式铸造结构，而是做了可更换的硬质合金刀头，刀头与钻杆本体用锥面配合加横向销钉固定，遇到硬土层刀头磨损后不需要整根更换钻杆，拔出销钉就能替换刀头。挂载架的横梁内部做了局部加强筋，没有采用整根满焊的加强结构，只在铰接点受力区域焊接加强块，既保证了连接强度，又不会因为整段焊接带来的应力变形导致挂载面翘曲。钻杆与驱动输出轴的连接采用花键套配合，花键齿侧做了微小的间隙补偿，作业时遇到地下硬物产生的瞬时冲击会被间隙缓冲，不会直接把冲击载荷传递到驱动马达的输出轴上。实际落地验证时，这种结构的钻具在黏壤土连续作业八小时，连接螺栓没有出现松动，叶片积泥量比普通等螺距钻具减少六成以上，转向调节的定位精度能控制在两度以内，不需要反复对位调整钻位，硬质合金钻尖的使用寿命比一体式钻尖高三倍以上，维护时只需要常备替换刀头与连接销，不需要储备整根钻杆备件，大幅降低了野外作业的配件成本。
