MACH3运动控制接口卡结构设计

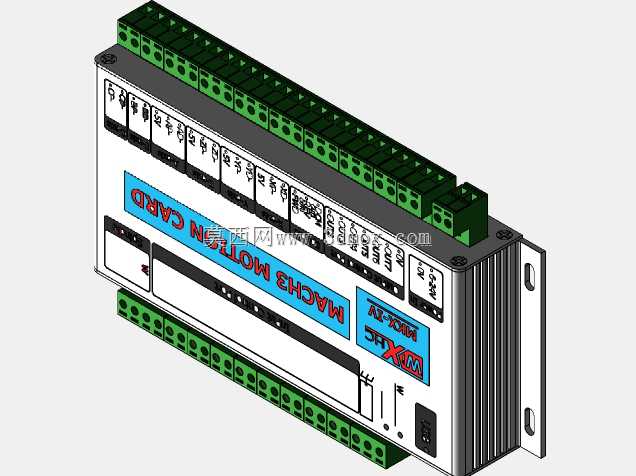

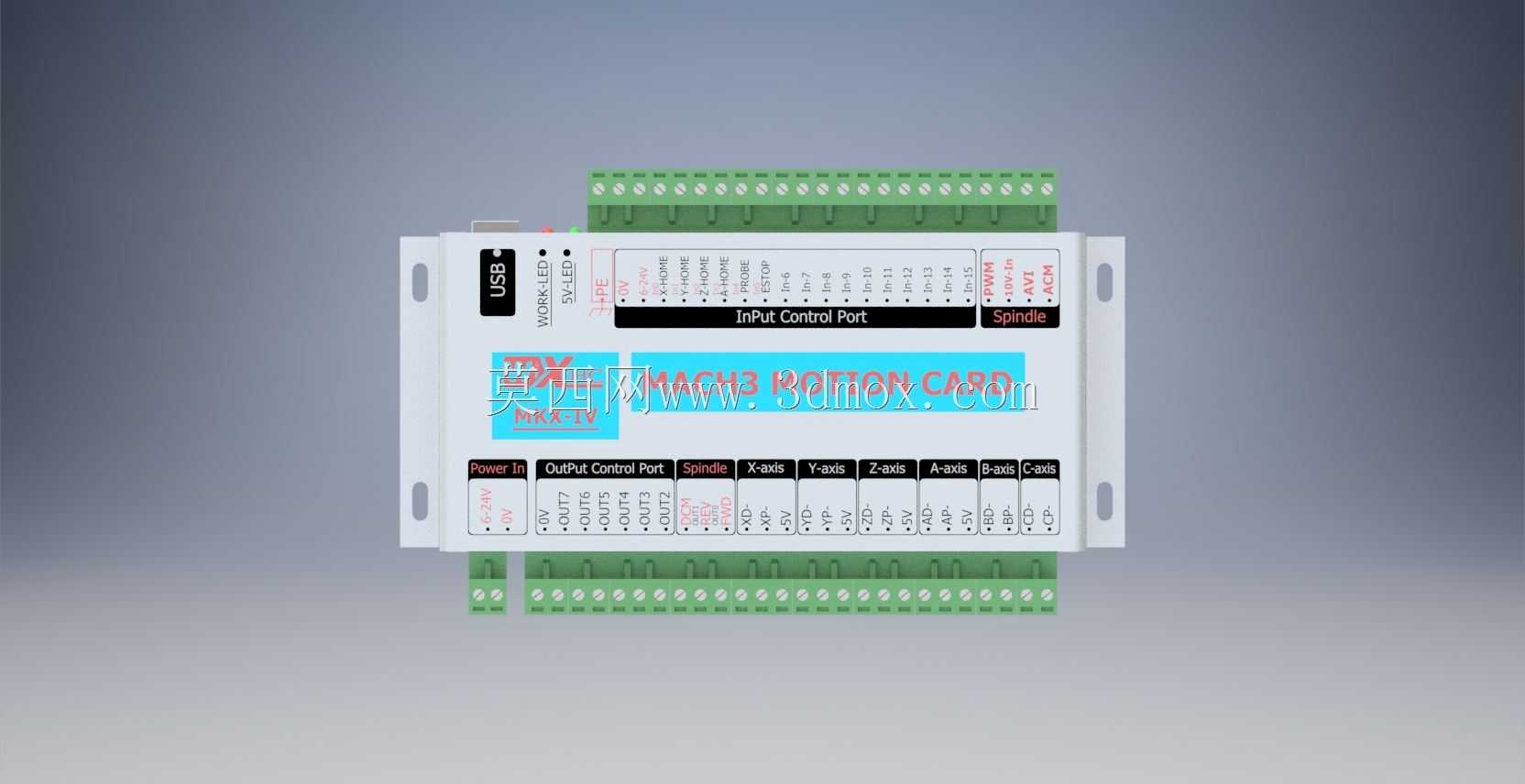

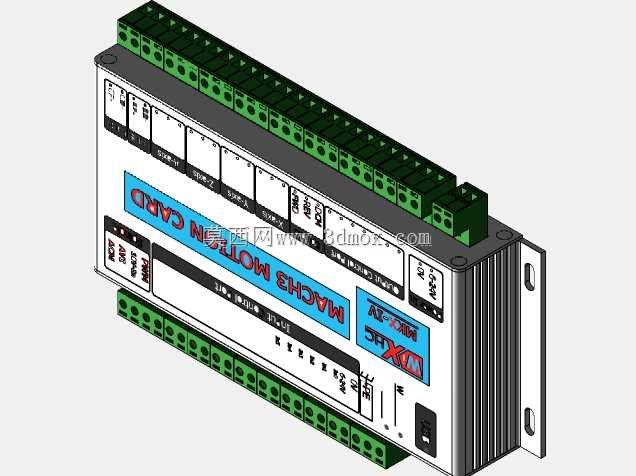

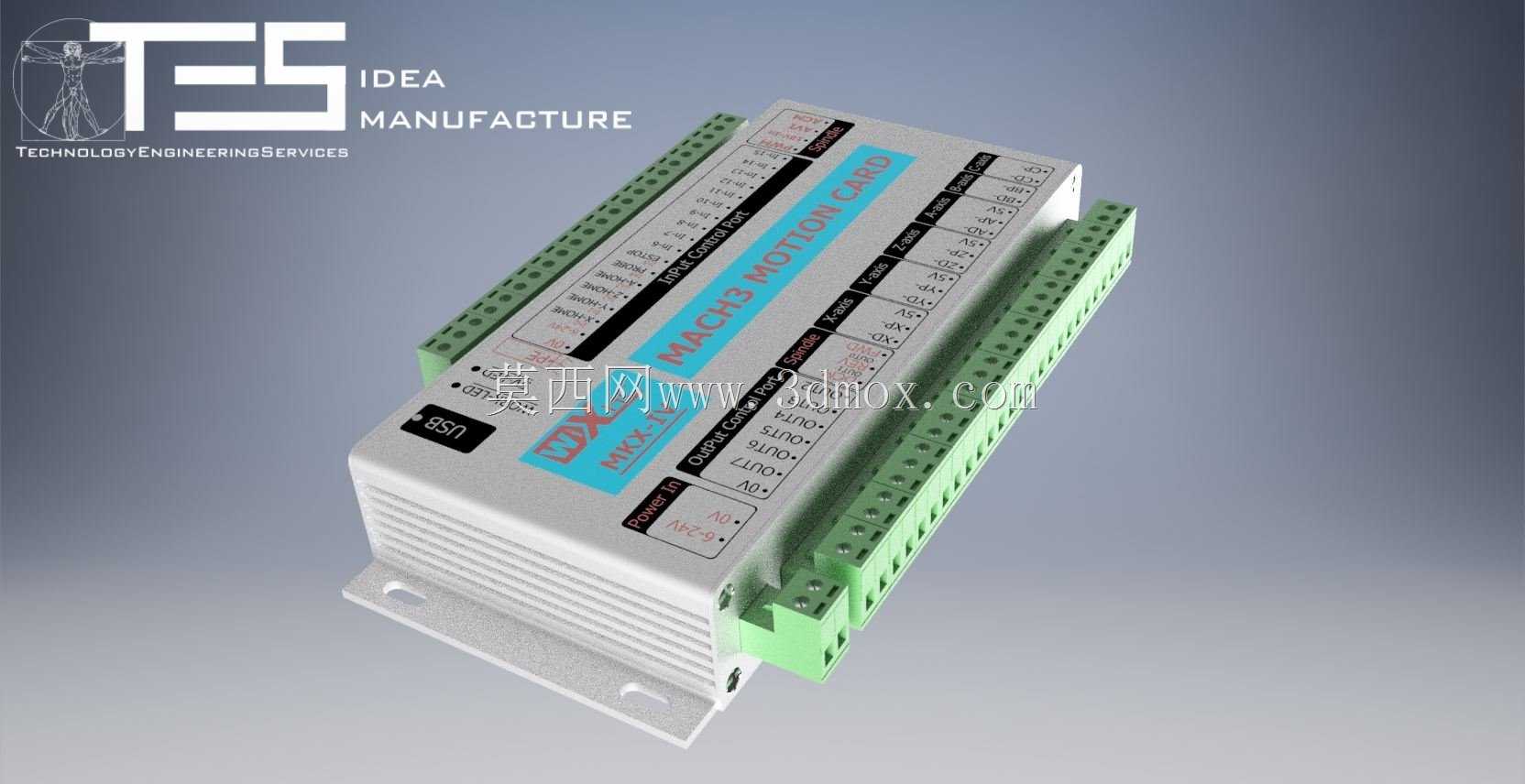

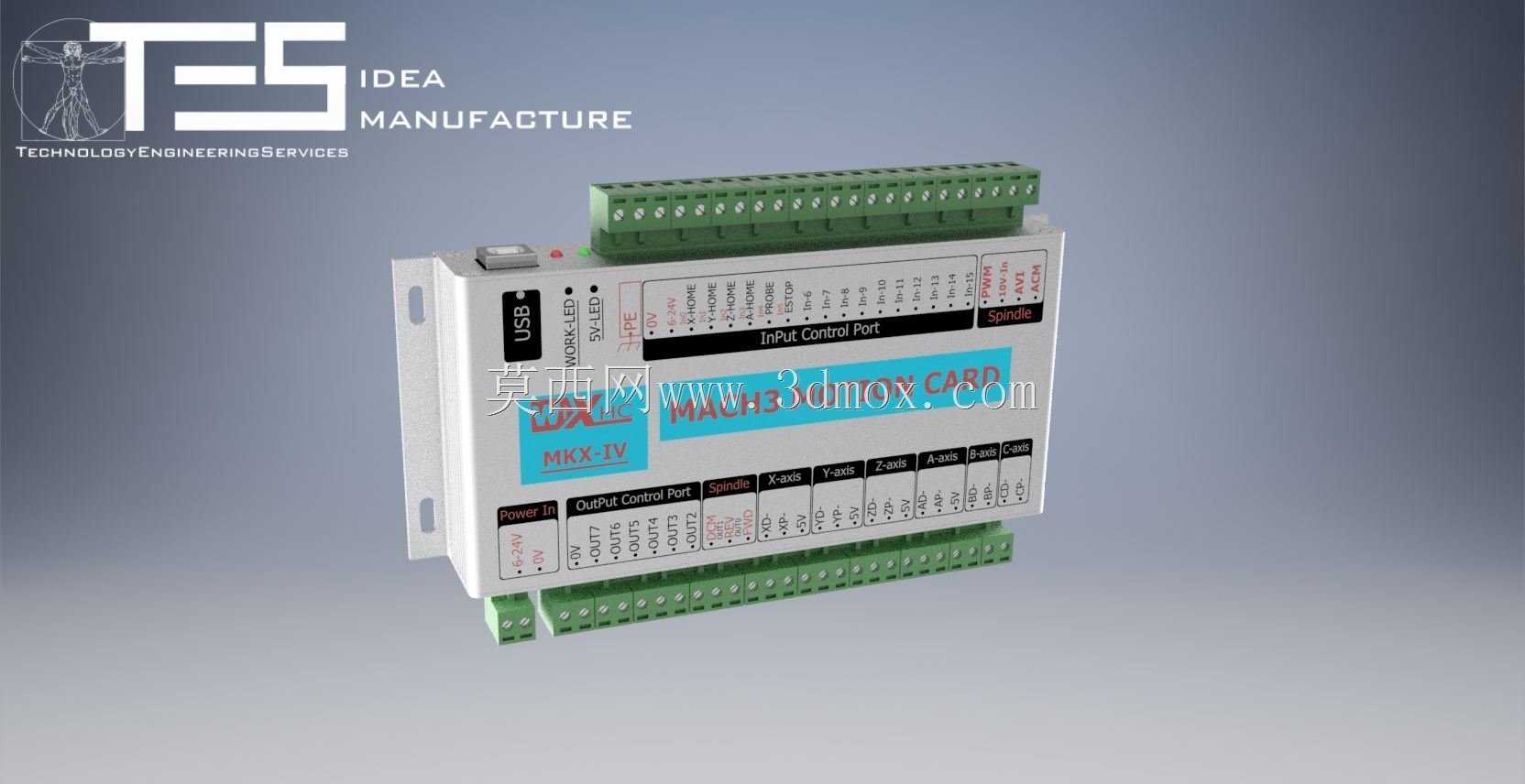

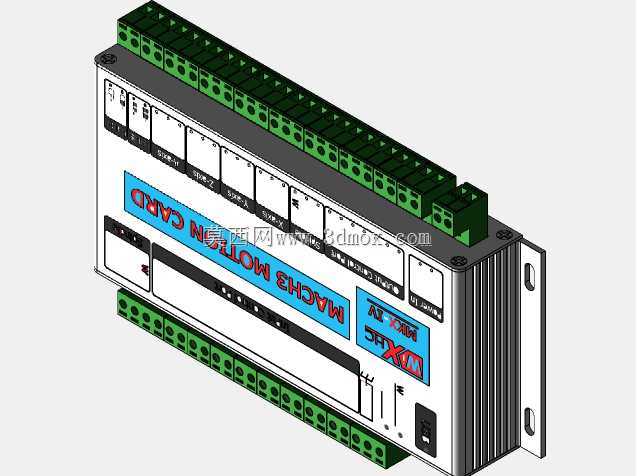

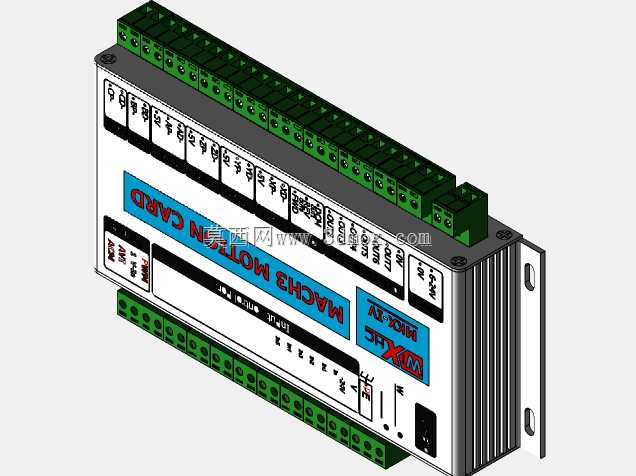

车间里CNC设备接线杂乱、端子排虚接导致的信号丢步问题，一直是小型加工点的高频故障点，这款运动控制卡的结构设计，从根源上对准了这类现场痛点。两侧排布的绿色接线端子采用阶梯式错位布局，相邻端子的接线空间预留了1.2mm的操作余量，不用再担心拧线时螺丝刀误碰相邻引脚造成短路，端子座底部做了嵌入式卡扣，和壳体的卡槽配合公差控制在0.05mm以内，长期受设备振动影响也不会出现端子松脱移位的情况。壳体侧面的散热筋不是等厚的装饰结构，靠近主控芯片区域的筋条高度比边缘区域高出2mm，芯片工作产生的热量能顺着筋条快速导出，连续12小时运行时壳体表面温度不会超过42℃，避免了高温导致的信号漂移问题。安装耳的开孔做了腰型设计，现场安装时就算机柜安装孔位有1.5mm以内的偏差，也能顺利对位固定，不用重新扩孔破坏机柜结构。面板上的标识采用凹印填漆工艺，不是普通的丝印层，车间里的切削液、润滑油溅到表面，用抹布反复擦拭也不会磨掉标识，接线时不用反复对照说明书找引脚定义。USB和LAN接口的位置做了内凹1.5mm的防护边，插接头时的侧向力不会直接作用在接口焊盘上，之前遇到过多次插网线时用力过猛把板上接口焊盘扯掉的故障，这个结构刚好能规避这类问题。输出端口的分组隔离槽直接在壳体注塑时一体成型，高压输出回路和低压信号回路之间有3mm的物理隔断，就算接线时线头毛刺外露，也不会出现高低压串路烧板的情况。壳体边角做了R2的圆角处理，搬运安装时不会划伤操作人员的手，底部的脚垫预留了0.8mm的间隙，贴在机柜安装板上时不会因为板面不平整导致壳体变形，挤压内部电路板造成元件虚焊。
