方管快装式直角连接紧固接头

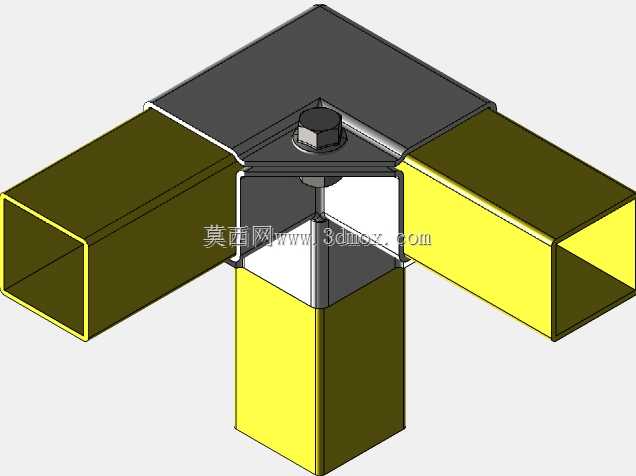

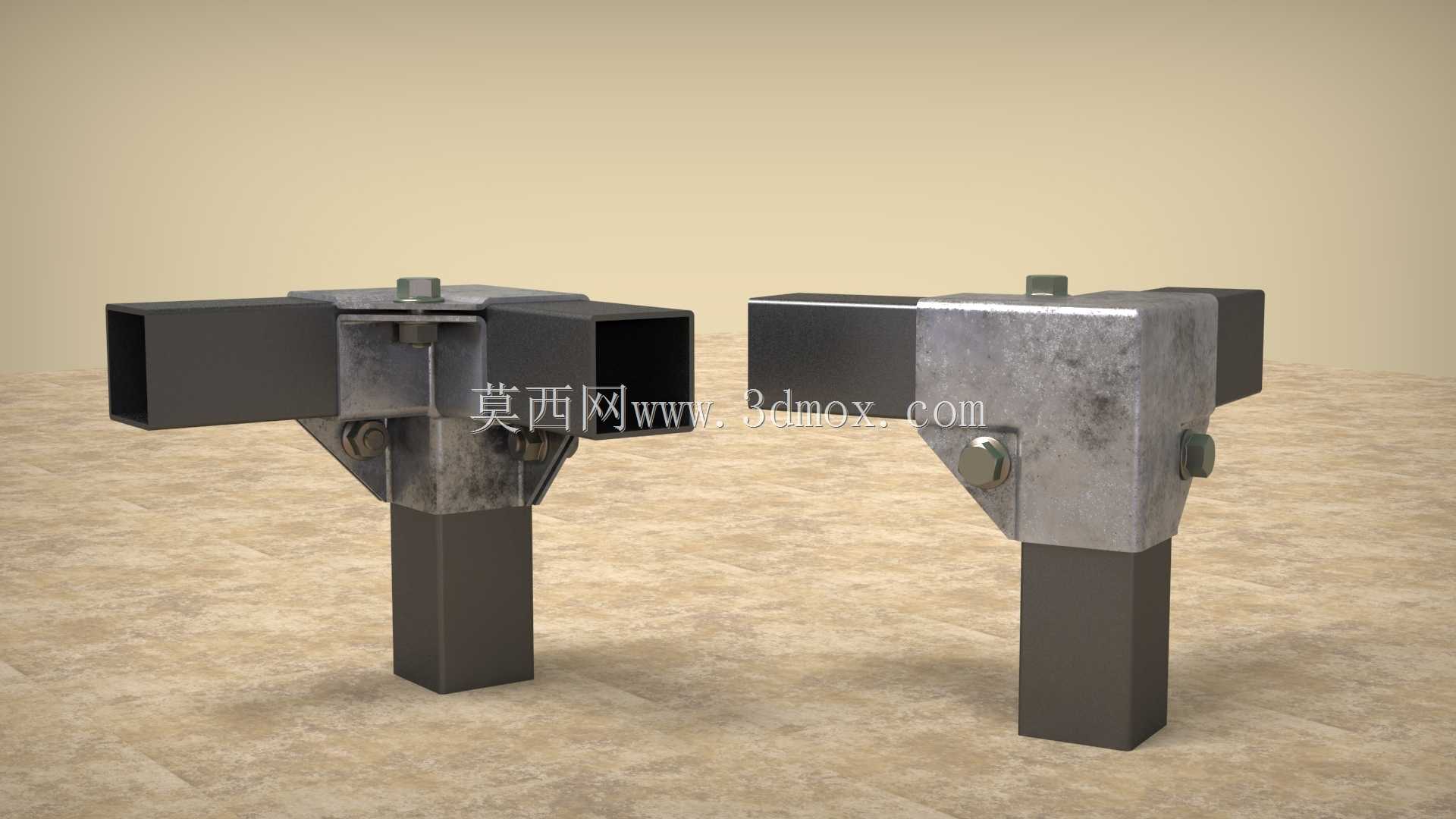

现场型材框架搭建里最容易出问题的就是直角节点，传统焊接节点没法拆卸调整，普通角码连接要在管壁上打多个孔，薄壁方管一旦孔位打偏就容易出现管壁撕裂，后期受侧向载荷时应力全集中在孔边，用不了多久就会出现松动变形。这款接头完全避开了这些加工和使用上的痛点，主体采用冲压折弯成型的金属壳体，三个方向的方管插接腔尺寸刚好匹配常规规格的方管外壁公差，不需要在管材上额外打孔，插装到位后通过侧面的紧定螺钉就能完成锁固，安装时不需要焊接设备，普通工人用内六角扳手就能完成装配，后期要调整框架尺寸或者拆解转运时，拧松螺钉就能把管材拆下来，不会破坏管材本身的结构。壳体的折弯转角处做了小圆弧过渡，不是尖锐的直角折弯，冲压加工时不会因为应力集中导致转角处开裂，表面做了磨砂做旧的金属质感处理，既保留了金属件的粗粝质感，也能掩盖日常使用中产生的轻微划痕，不会像亮面处理的零件那样稍微有点磕碰就显得很旧。侧面的紧定螺钉头部做了内凹设计，锁固后螺钉头不会突出壳体表面，避免框架搭建完成后突出的螺钉头刮蹭物料或者划伤操作人员。插接腔的内壁做了细微的防滑纹路，管材插入后就算螺钉没有完全锁死，也不会因为轻微晃动就出现滑脱，给现场装配留了调整的余量，不需要一边扶着管材一边拧螺钉，单人就能完成整段框架的拼接。接头底部的竖向插接腔和两个水平方向的插接腔交汇处做了加厚的加强筋结构，不是单纯的薄壳体弯折，承受竖向载荷时不会因为交汇处壁厚太薄出现壳体变形，两个水平方向的载荷可以通过加强筋直接传递到竖向管材上，不会让壳体单独承受剪切力。实际测试中就算框架上放置超过额定载荷百分之三十的重物，节点位置也不会出现肉眼可见的形变，反复拆装十几次之后，插接腔的尺寸也没有出现明显的扩量，锁固后的紧定螺钉依然能提供足够的抱紧力，不会出现管材转动或者窜动的问题。这种接头特别适合展会临时搭建、仓储货架改装、小型设备机架快速组装的场景，不需要复杂的加工工序，切割好定长的方管就能直接组装，就算是没有焊接经验的人员也能快速搭出结构稳固的框架，省去了传统焊接节点的打磨、防锈处理工序，整体搭建效率能提升六成以上，后期维护更换零件也不需要切割破坏原有管材，单独更换损坏的接头就能继续使用，大幅降低了框架的整体使用成本。
