五向方管快装连接节点结构设计

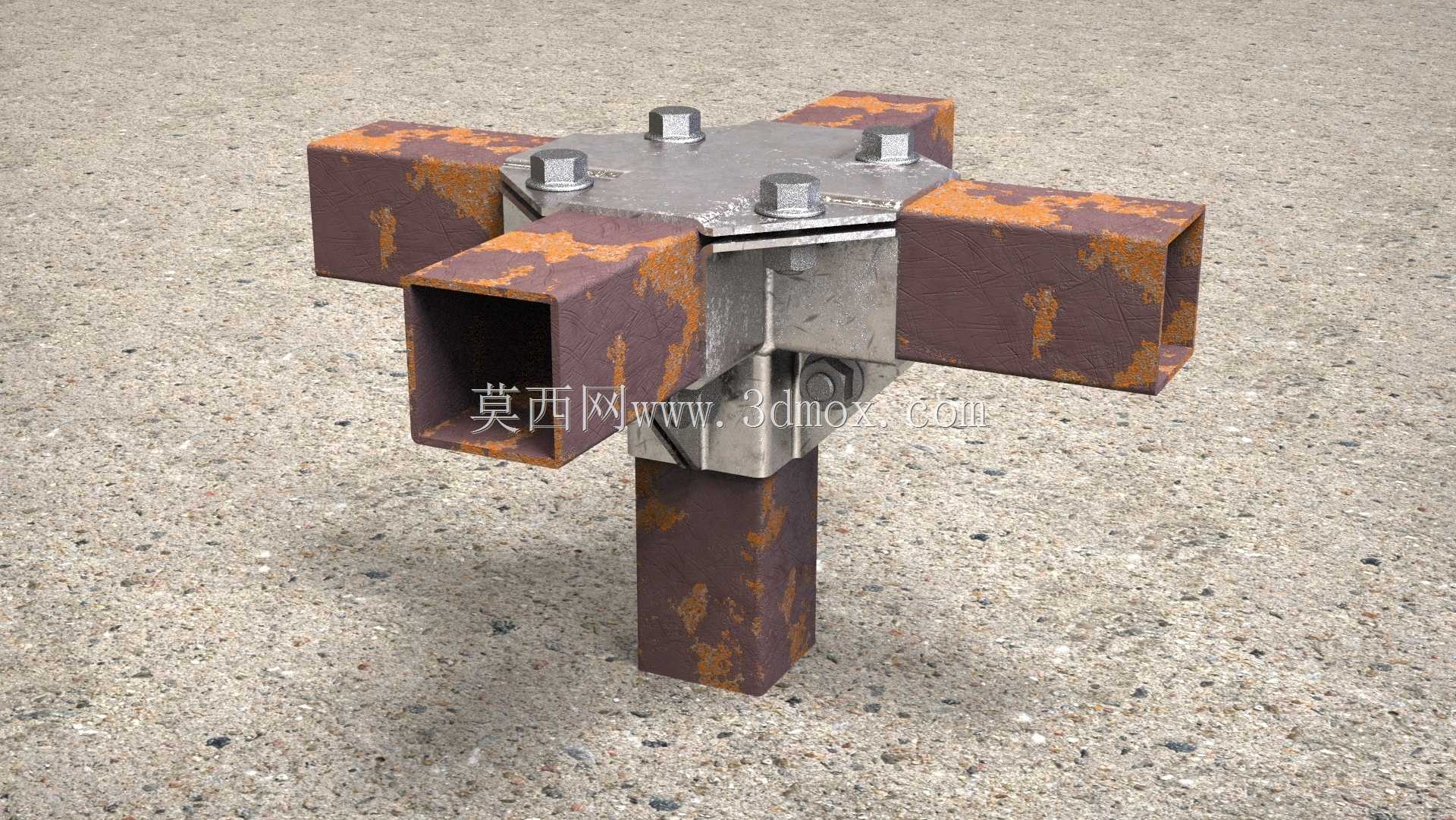

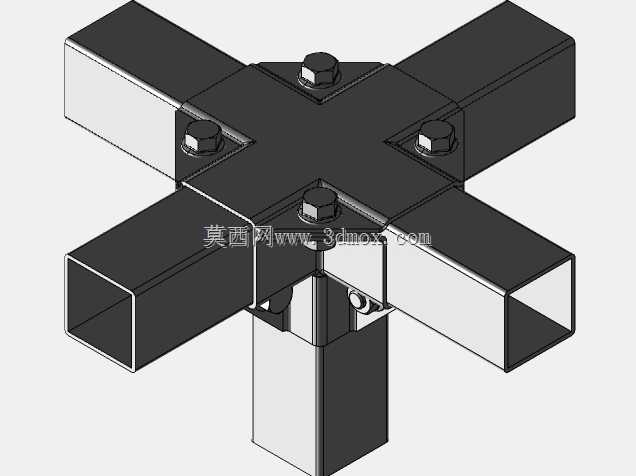

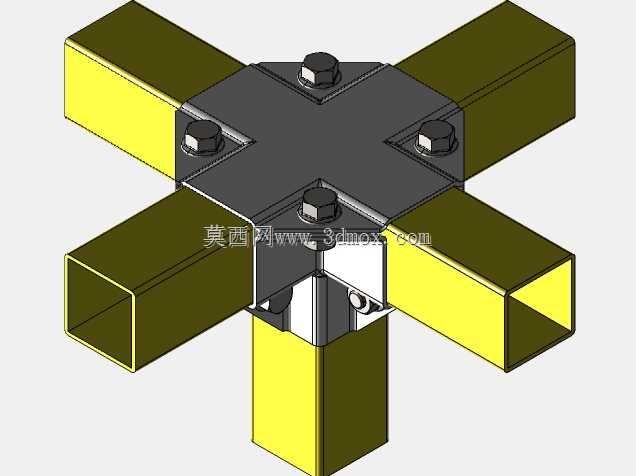

现场方管框架拼接时，传统焊接节点存在焊后应力集中、锈蚀沿焊缝蔓延、后期拆解改造成本高的痛点，这款五向连接节点从加工适配角度做了全流程的细节打磨。五根方管的插接腔做了0.2mm的内收拔模斜度，方管插入后不会出现旷量晃动，插接腔边缘做了R1.5的圆角过渡，避免方管端面的锐边刮蹭镀锌层，也能抵消方管切割时的端面垂直度误差，哪怕方管端面有0.3mm以内的切斜，也能顺利插接到贴合位置。顶部的压盖采用六螺栓对称排布，每个螺栓对应一个方向的方管压接位，螺栓孔做了沉台设计，螺栓拧紧后头部完全沉入压盖平面，不会突出剐蹭外部防护层，沉台深度比螺栓头部厚度多0.1mm，给镀锌层厚度预留空间，避免装配后螺栓头高出平面。节点主体的铸钢件壁厚做了差异化设计，插接腔位置壁厚4mm，保证方管插入后的支撑强度，中间交汇位置壁厚加厚到6mm，抵消五个方向受力时的应力集中，铸钢件的分型面设在插接腔的侧棱位置，打磨后不会在方管贴合面留下合模线凸起，避免方管插入时被合模线顶住无法到位。表面做了做旧锈蚀效果的渲染调试，锈迹沿着方管的棱角、螺栓边缘、压盖接缝位置分布，还原户外工况下长期使用的锈蚀蔓延规律，没有做均匀的锈层覆盖，棱角位置锈层更薄、平面位置锈层连片，更符合真实金属锈蚀的物理特性。方管插接腔的内部做了防滑齿纹，齿纹深度0.3mm，螺栓压紧方管后，齿纹咬入方管外壁，哪怕框架受横向震动载荷，方管也不会从节点中脱出，不需要额外打定位销，减少现场装配的钻孔工序。压盖和主体的贴合面做了0.05mm的平面度公差控制，拧紧螺栓后压盖不会出现翘边，雨水不会顺着贴合缝隙渗入节点内部，延缓内部锈蚀速度。每个插接腔的底部做了直径2mm的排水孔，万一有雨水渗入节点内部，能顺着排水孔流出，不会在腔体内积存造成方管从内部锈蚀。
