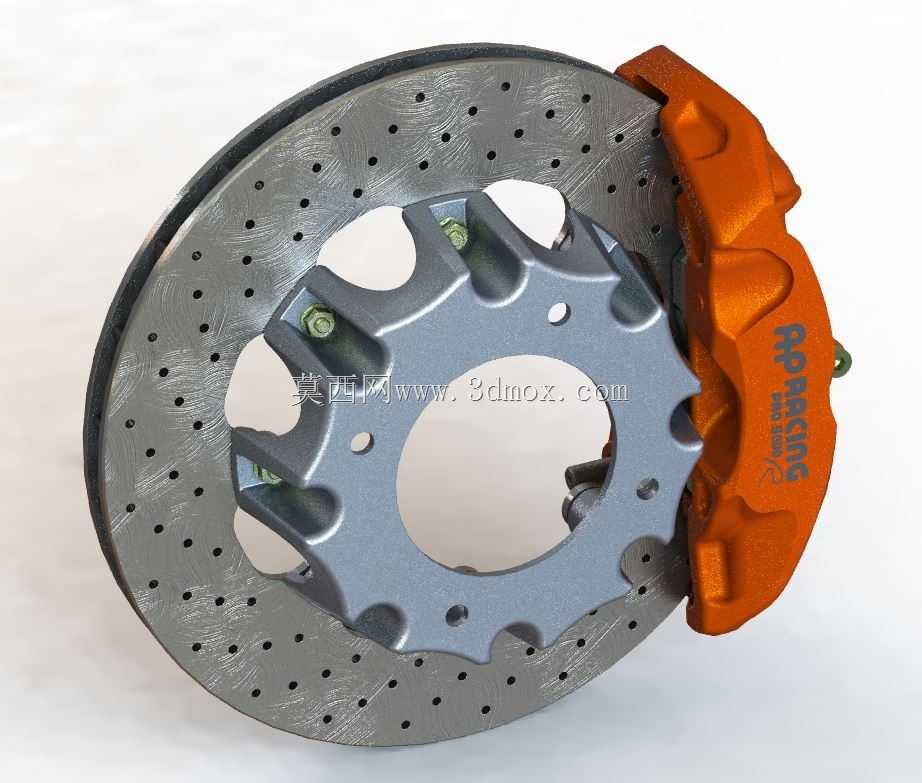

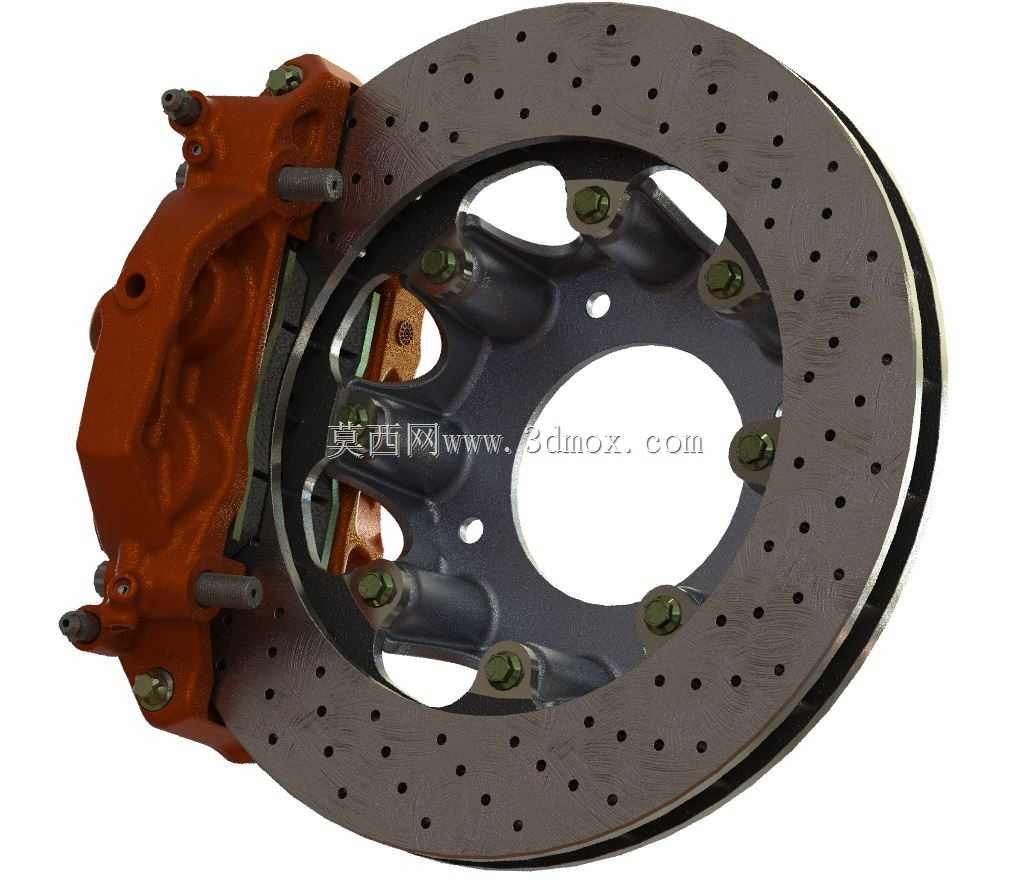

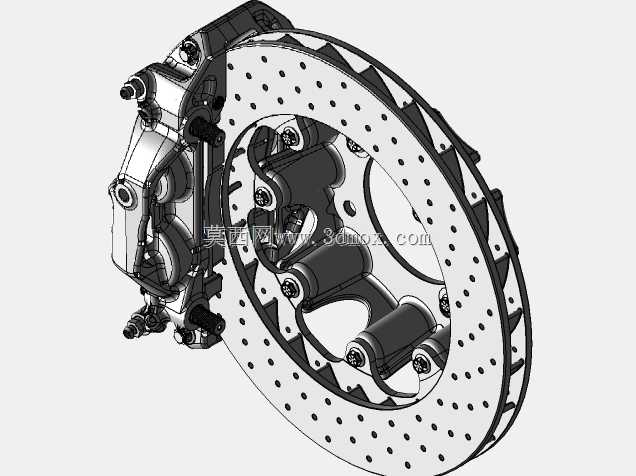

带铝帽卡钳的打孔铁制刹车制动盘

赛道工况下制动系统的热衰退隐患，始终是性能车改装与赛车研发环节绕不开的核心问题，这套带铝制连接帽与对向多活塞卡钳的铁制制动盘，在结构设计上完全围绕热管理与装配精度做了针对性取舍。灰铸铁材质的制动摩擦面采用交错排布的通孔设计，孔位边缘做了微小的倒角处理，既可以在制动过程中快速刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层降低制动力，也能让空气顺着通孔快速流经盘体内部，带走连续重刹产生的堆积热量，避免盘体因局部过热出现翘曲变形。连接刹车盘与轮毂轴头的铝制帽头，没有采用传统的一体式铸铁连接结构，而是通过多组浮动螺栓与铁制盘体连接，两种材质的热膨胀系数差异被浮动连接结构完全抵消，不会出现高温下装配应力拉扯导致的盘体偏摆，铝材质本身的轻量化属性也能大幅降低轮端的簧下质量，提升悬挂系统的响应速度。卡钳本体采用橙色的硬质阳极氧化表面处理，内部的活塞排布采用不等径设计，靠近刹车片进端的活塞直径更小，出端活塞直径更大，能让刹车片在制动过程中受力更均匀，避免出现偏磨导致的刹车片寿命缩短、制动力输出线性度下降的问题。卡钳与铝帽、盘体之间的装配间隙留取经过反复校核，既不会在盘体高温膨胀时出现剐蹭卡钳的问题，也不会因间隙过大导致制动踏板行程虚位过长，影响制动脚感的精准度。盘体上的通风道采用离心式的导流结构，车轮转动时能像离心风扇一样将空气从盘心位置吸入，顺着通风道甩向盘体外缘，热交换效率比普通直通风道提升近三成，完全能满足场地赛车连续多圈重刹的散热需求。铝帽与轴头配合的安装面做了0.02mm的平面度公差控制，安装孔的位置度公差控制在0.015mm以内，能避免装配后制动盘出现端面跳动，导致高速制动时方向盘抖动的问题。卡钳的安装支架采用高强度锻铝材质，在保证连接刚度的前提下尽可能降低重量，支架与卡钳本体之间的滑动销做了防尘套设计，能避免赛道上的砂石、粉尘进入销孔导致卡钳回位不良，出现拖刹的问题。摩擦面的打孔排布避开了盘体的应力集中区域，不会因打孔导致盘体结构强度下降，在连续高温制动工况下也不会出现盘体开裂的失效风险。
