千升容量带模腔旋转制罐成型模具结构

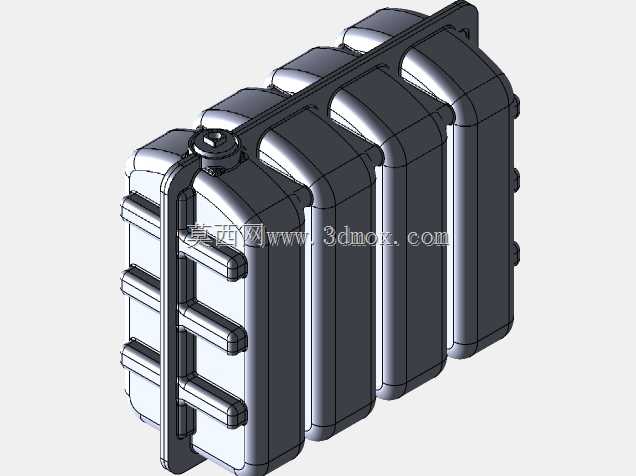

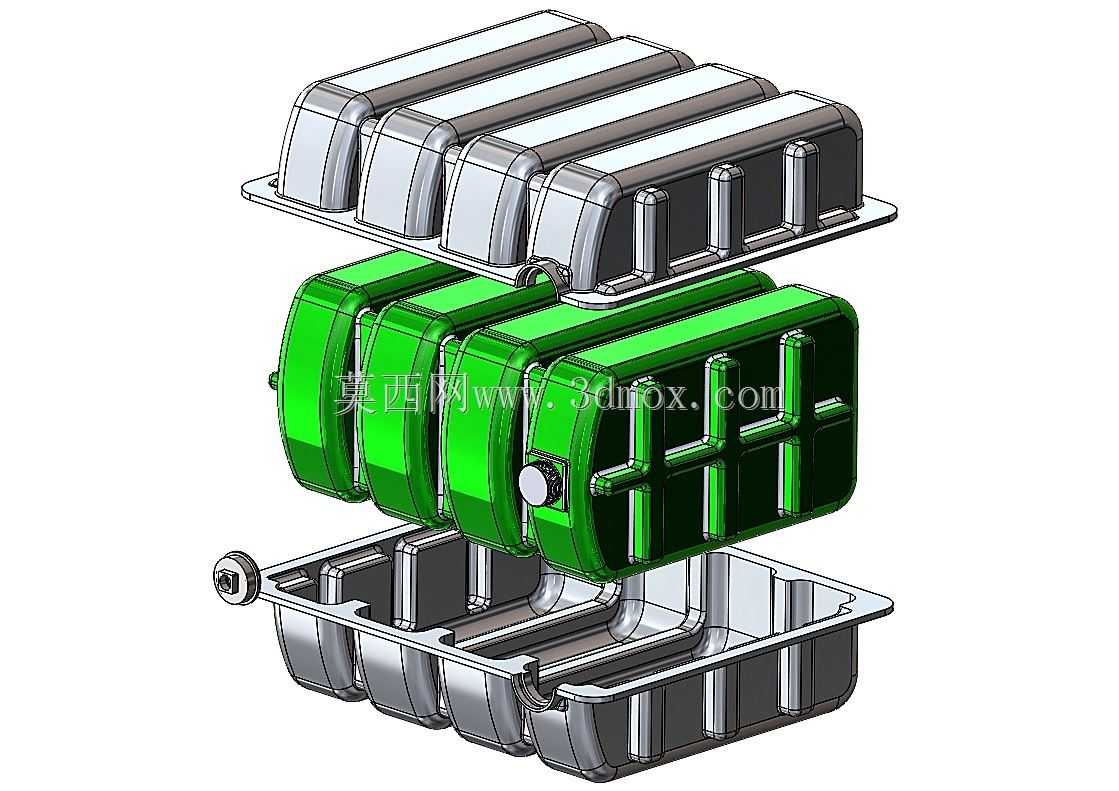

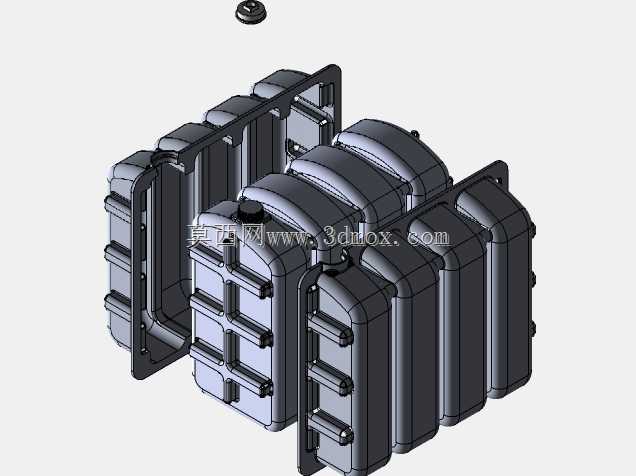

该套旋转制罐模具主要面向大容量塑料储运容器的滚塑成型生产场景，适配千升级别工业储运罐体的一体化成型需求，这类罐体广泛应用于化工原料仓储、散装物料中转、食品级流体储运等工业领域，可满足常规户外堆码、叉车转运、长期静置存储的使用要求，相比传统拼接式罐体，一体旋转成型的罐体无焊缝漏点，结构强度更均匀，抗冲击与耐候性能更突出。整套模具采用分层对合式结构设计，分为上模腔、中模芯、下模腔三个核心组成部分，合模后可形成完整的封闭模腔，精准匹配1000升容积罐体的外形轮廓，模腔内部做了均匀的壁厚控制筋位设计，在罐体成型过程中可引导熔融塑料均匀附着在模腔内壁，避免局部壁厚过薄导致的罐体承压不足问题，同时在罐体侧壁对应位置设计了交叉加强筋成型结构，可在不额外增加罐体整体壁厚的前提下，大幅提升罐体侧壁的抗形变能力，减少满装状态下的侧壁鼓胀变形量。模具的上下合模面设置了精准的定位锁止结构，配合侧边的锁紧连接件，可在旋转成型过程中保证模腔的密封性能，避免熔融塑料溢出形成飞边，减少后续修边工序的工作量。模具的外形边界充分考虑了常规滚塑设备的安装适配尺寸，可直接搭载在通用型旋转成型机的回转支架上，无需额外定制转接工装，模腔外侧的框架结构既作为模具的承力支撑，也可在加热过程中起到均匀导热的作用，让模腔各区域的升温速率保持一致，保证塑料原料的熔融塑化效果均匀。设计过程中针对千升罐体的脱模需求做了专项优化，上下模腔的拆分位置选在罐体外形最大轮廓处，开模后成型完成的罐体可顺利从模腔中脱出，不会出现模腔卡滞刮伤罐体表面的问题，同时在模具对应位置预留了后续安装阀门、液位计等附件的嵌件安装位，可在罐体成型过程中直接将金属嵌件固定在模腔内，实现嵌件与罐体的一体化成型，避免后续二次开孔安装带来的密封隐患。整套模具的结构设计充分兼顾了成型效率、成品强度与生产适配性，可稳定生产符合工业储运标准的大容量塑料罐体，适配多行业的大容量流体、散料存储使用需求。
