SJCAM SJ7星型运动摄像设备结构建模

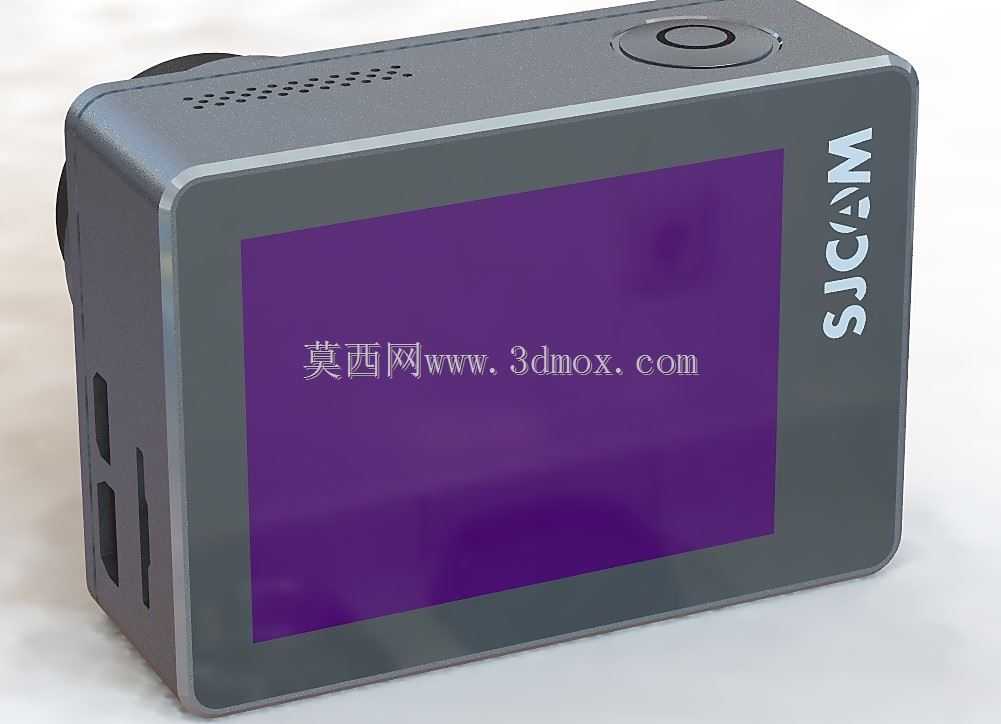

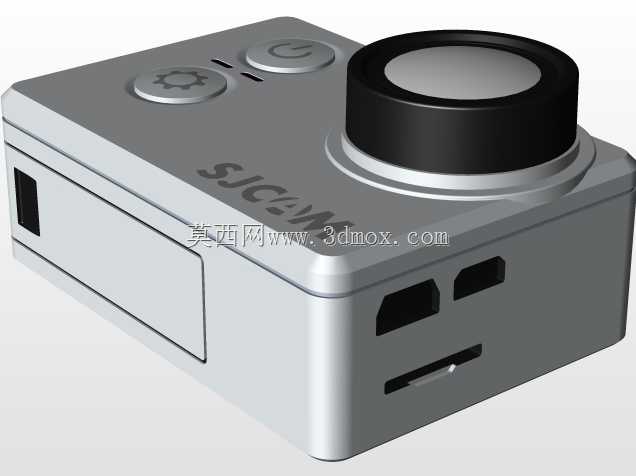

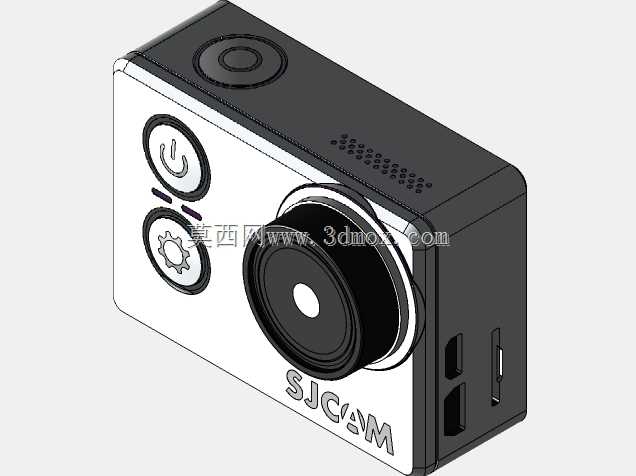

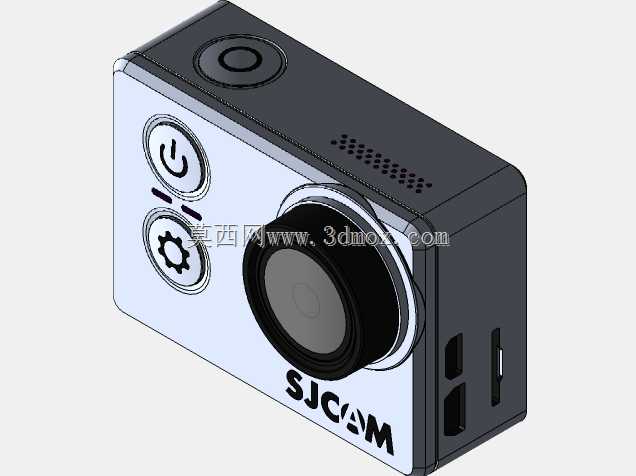

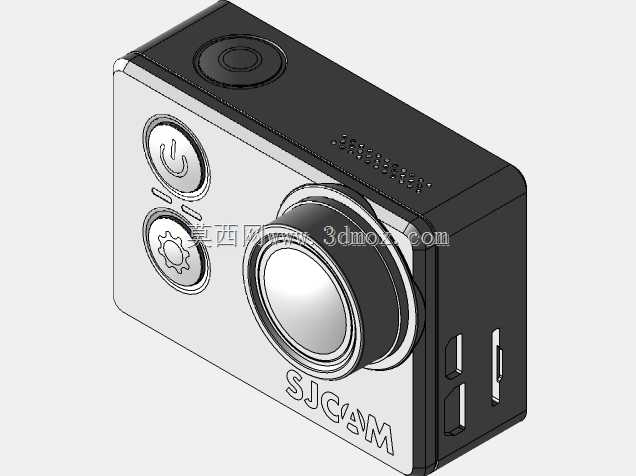

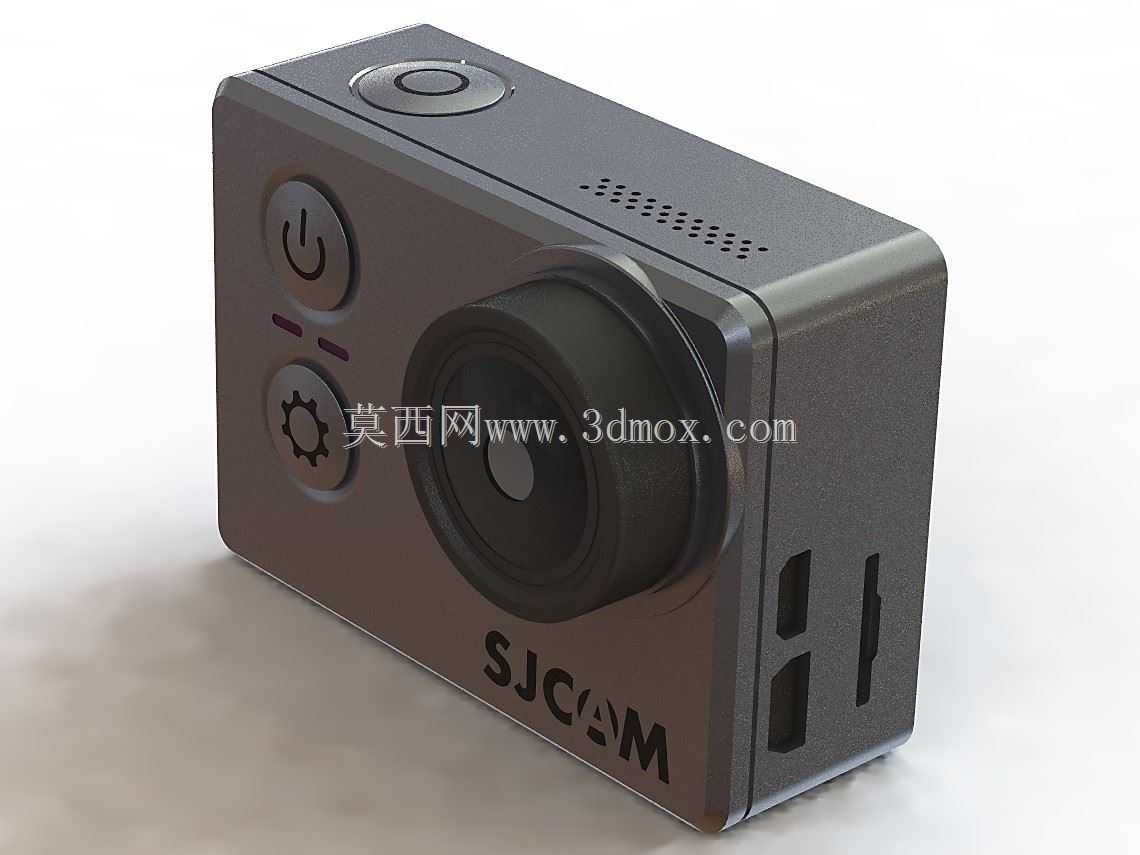

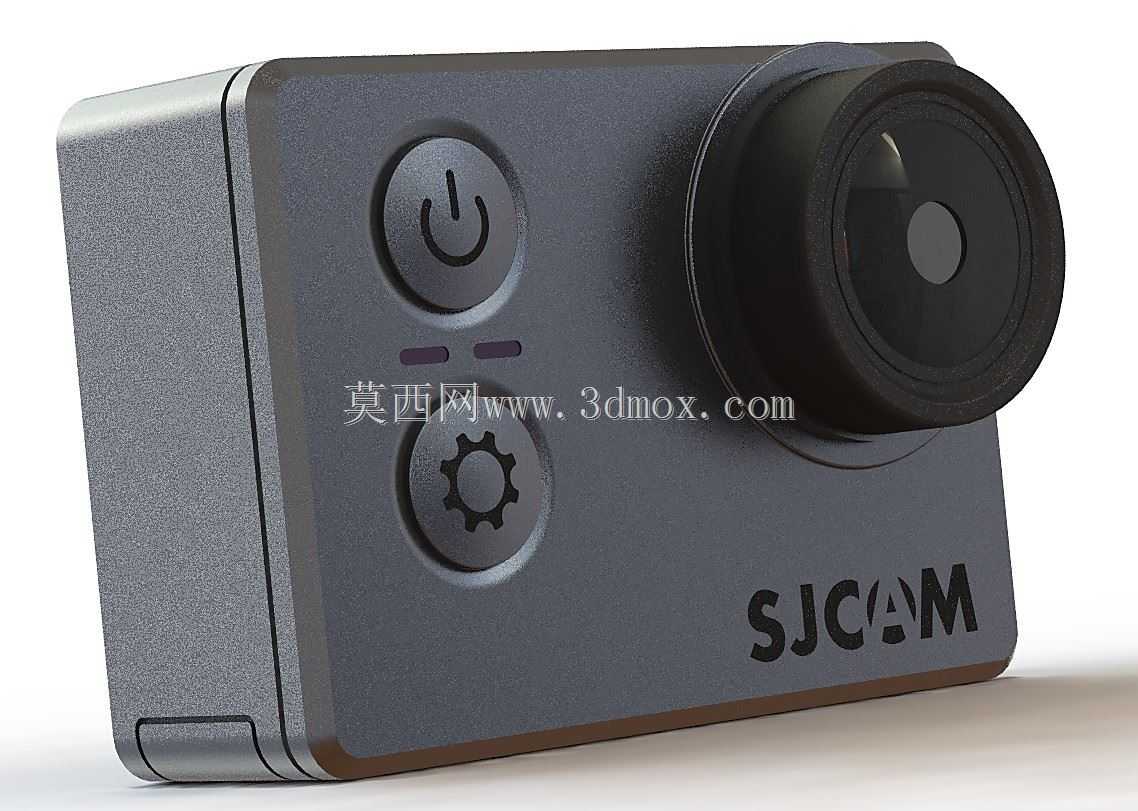

　　这款运动摄像设备的三维结构建模，完全围绕户外极限场景的使用需求展开设计还原，建模过程中优先考虑了设备在骑行、潜水、极限运动等高频使用场景下的结构合理性，所有外部接口、按键布局都严格匹配实际使用中的操作逻辑。从结构设计思路来看，整机采用方正带圆角的紧凑壳体布局，正面镜头区域做了环形凸起防护结构，避免镜头在磕碰、摩擦场景下直接接触外力，正面设置的两颗实体按键分别对应电源开关与功能设置，按键凸起高度控制在1.2mm，既保证戴手套操作时的触感反馈，又不会因为凸起过高在收纳时出现误触。设备顶部设置单颗录制触发按键，位置刚好对应单手握持时的食指触控区域，符合运动场景下盲操作的使用习惯。侧面预留的数据接口与存储卡槽都做了内凹式布局，

　　为后续配套防水壳的密封胶圈预留了足够的安装压缩量，接口边缘的止口结构公差控制在0.05mm，保证密封装配后不会出现压合错位的问题。从安装边界来看，整机外形尺寸控制在长60mm、宽42mm、厚25mm的区间内，壳体边角做了R3的圆角过渡，既提升握持手感，也能在跌落时分散冲击力，降低壳体开裂的风险。设备底部预留了标准1/4英寸螺孔的安装位结构，可直接匹配通用三脚架、运动相机万向支架、头盔固定座等外接配件，安装位周围做了局部加厚的筋位结构，保证剧烈震动工况下螺孔不会出现松脱、断裂的问题。建模过程中对壳体的壁厚做了均匀化处理，主体壁厚统一为1.8mm，按键区域、接口区域的局部壁厚做了渐变加厚，避免注塑生产时出现缩痕、翘曲等缺陷，

　　同时在壳体内部预留了主板、电池、镜头模组的安装定位柱，定位柱的高度与直径匹配实际元器件的安装孔位，装配间隙控制在0.1mm，既保证组装时的便利性，也能避免元器件在震动工况下出现移位。设备正面的出声孔区域采用矩阵式微孔布局，孔径0.8mm，孔间距1.2mm，既保证拾音效果，也能避免大孔径异物进入壳体内部，出声孔内侧预留了防水透气膜的粘贴位，粘贴位的平面度公差控制在0.02mm，保证透气膜粘贴后的密封可靠性。镜头模组的安装位做了同轴度公差约束，保证镜头光轴与壳体正面的垂直度偏差不超过0.1度，避免拍摄画面出现倾斜问题，镜头外圈的装饰环采用卡接结构与主壳体连接，卡接爪的分布均匀对称，拆卸时不会出现局部应力过大导致的断裂问题。

　　从实际使用的功能适配来看，这款设备的结构设计充分考虑了多场景切换的需求，不管是手持拍摄、固定在运动装备上拍摄，还是搭配防水壳进行水下拍摄，所有外部结构都能适配对应的配件，不会出现结构干涉。建模时还原的所有细节结构，都可以直接用于后续的结构验证、配件开发、装配模拟等工作，对于运动摄像设备的结构设计人员来说，可直接参考其按键布局、接口位置、安装位设计的思路，优化同类型产品的结构合理性，也可用于配套防水壳、固定支架等周边配件的设计匹配，避免配件开发过程中出现尺寸不匹配、装配干涉等问题。
