UTV越野车型纺制铝内珠锁轮组结构设计

　　这套轮组结构针对全地形UTV的复杂使用场景开发，核心解决低压越野工况下轮胎与轮辋滑脱的行业共性问题。非铺装路面穿越、泥泞路段冲坡、砂石路面高速行驶时，轮胎胎压通常会降至常规公路胎压的三分之一到二分之一，以此增大接地面积提升抓地力，但低压状态下胎圈与轮辋的贴合压力会大幅下降，大扭矩输出或侧向受力时极易出现轮胎脱圈的故障，直接威胁行驶安全，这套轮组的内珠锁结构正是为抵消这一风险设计。

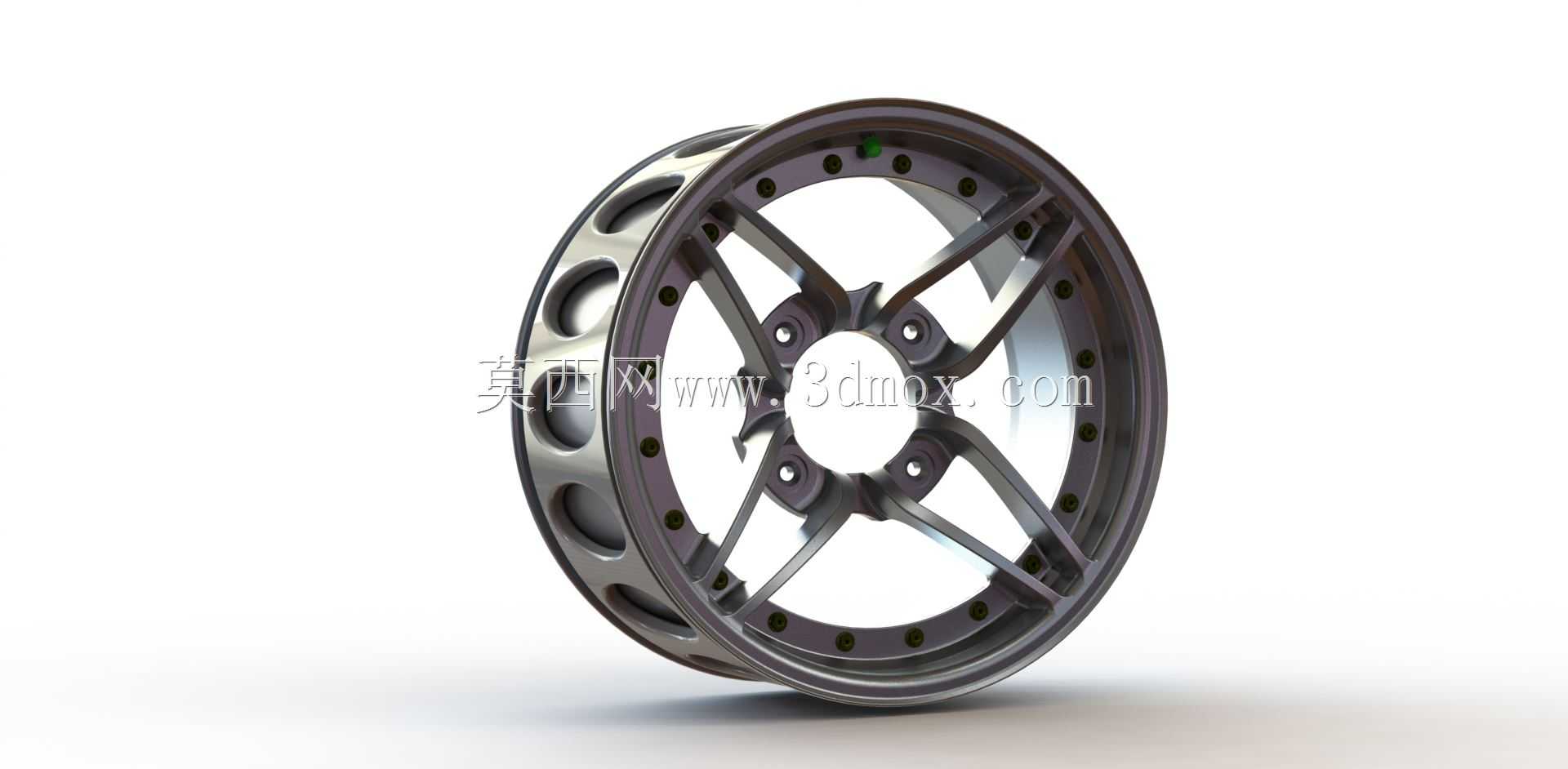

　　轮组整体适配15英寸规格轮胎，轮辋宽度为8又1/4英寸，安装接口采用2英寸偏移量设计，匹配137mm规格的4凸耳螺栓固定模式，安装孔位的位置度公差控制在0.1mm以内，可直接适配多数市售UTV的轮毂安装基座，无需额外加工转接法兰。轮辋的内外侧部件采用差异化材质选型，外侧车轮部件选用A356铸铝材质，该材质具备优异的铸造流动性与抗冲击性能，可承受飞石撞击、路肩磕碰带来的瞬时冲击载荷，同时铸铝工艺可实现复杂加强筋结构的一体成型，在轮辋与辐条的连接位置设置渐变式过渡圆角，避免应力集中导致的轮辋开裂。内侧轮辋选用6061铝合金加工成型，该材质的抗拉强度与屈服强度更适配内侧的安装受力需求，同时表面可做硬质阳极氧化处理，抵御泥水、盐碱带来的腐蚀问题。

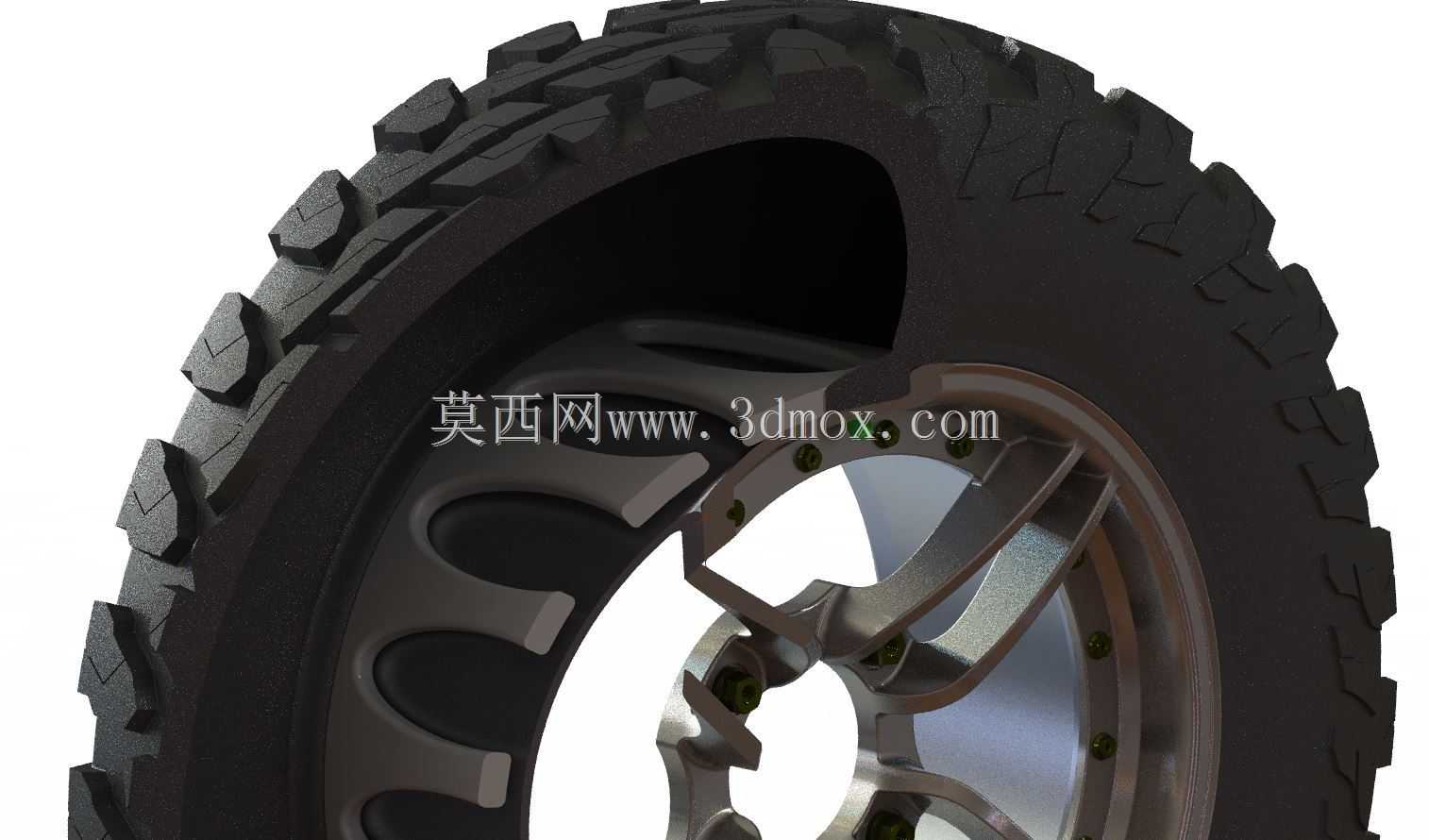

　　结构设计阶段优先预留了更大的刹车系统安装空间，轮辋内部的径向净空尺寸可容纳更大直径的刹车盘与多活塞刹车卡钳，满足UTV重载下坡、长距离穿越时的制动散热需求，避免刹车热衰减带来的安全隐患。轮辋的胎圈座位置设置了一圈环形锁止凸台，搭配对应的锁止压环，可将轮胎胎圈牢牢压合在胎圈座上，即使胎压降至极低值，胎圈也不会与轮辋产生相对位移，同时胎圈座的表面粗糙度控制在Ra1.6，既保证胎圈的密封性能，又避免装配时刮伤胎圈橡胶。气阀结构选用适配该轮辋安装位的Schrader型自行车气阀结构，相比常规汽车气阀，该结构的抗泥沙堵塞能力更强，野外环境下的充气维护更便捷。

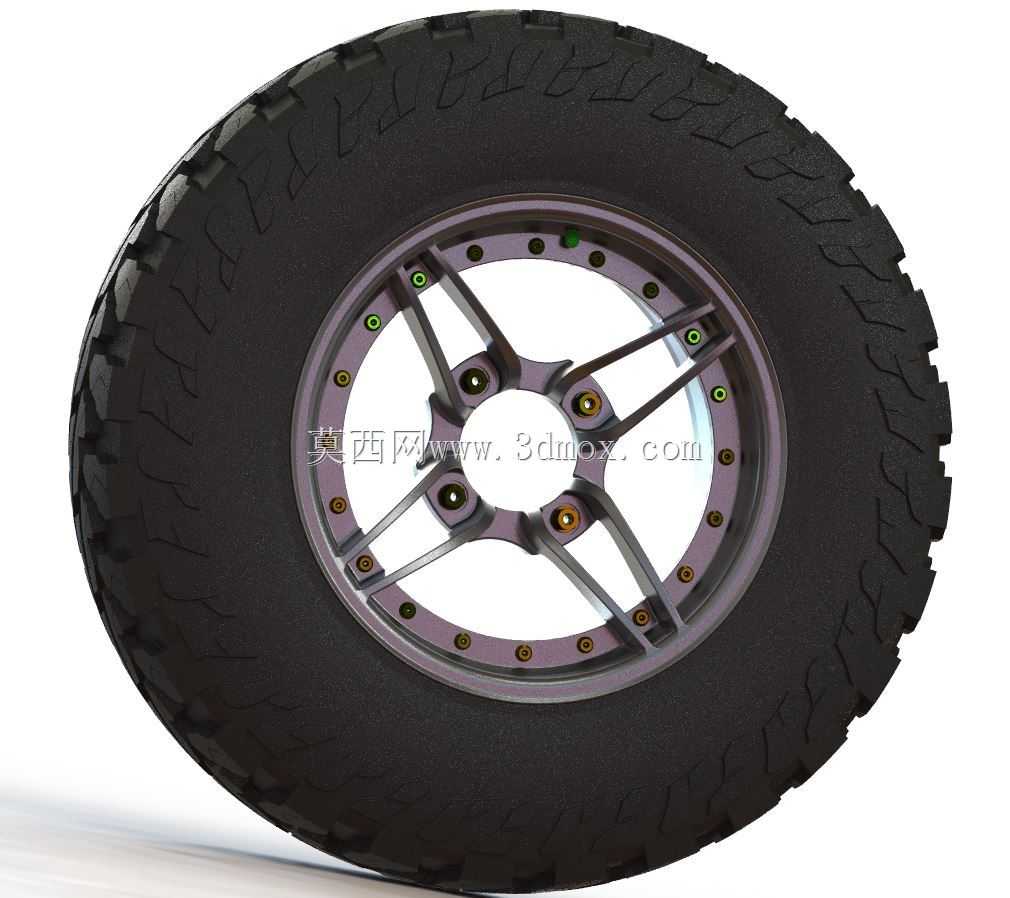

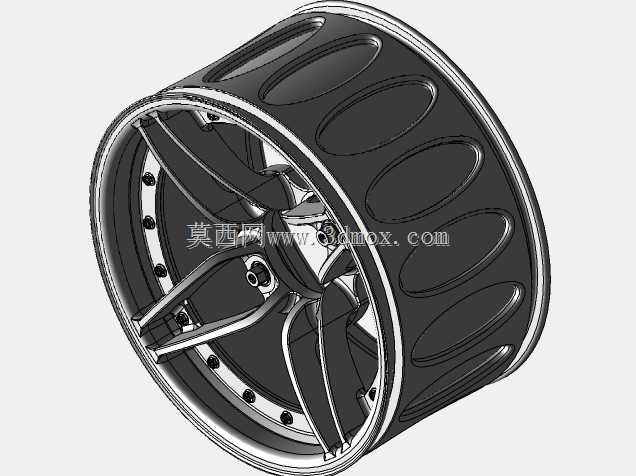

　　轮组搭配的泥地轮胎采用深块状胎面花纹设计，花纹块的边缘做了切角处理，可在泥泞路面快速切割泥层，花纹沟的深度与宽度经过优化，行驶过程中可快速甩出嵌入胎面的泥土，持续保持抓地力；轮胎内部的支撑结构可在低压状态下维持胎壁的支撑强度，避免胎壁过度形变导致的脱圈或胎壁折损。轮辐采用多辐条镂空设计，在保证整体结构强度的前提下降低了轮组的旋转惯量，提升车辆的加速响应性，同时镂空结构可引导气流穿过轮辋，带走刹车系统工作产生的热量，提升制动系统的连续工作稳定性。

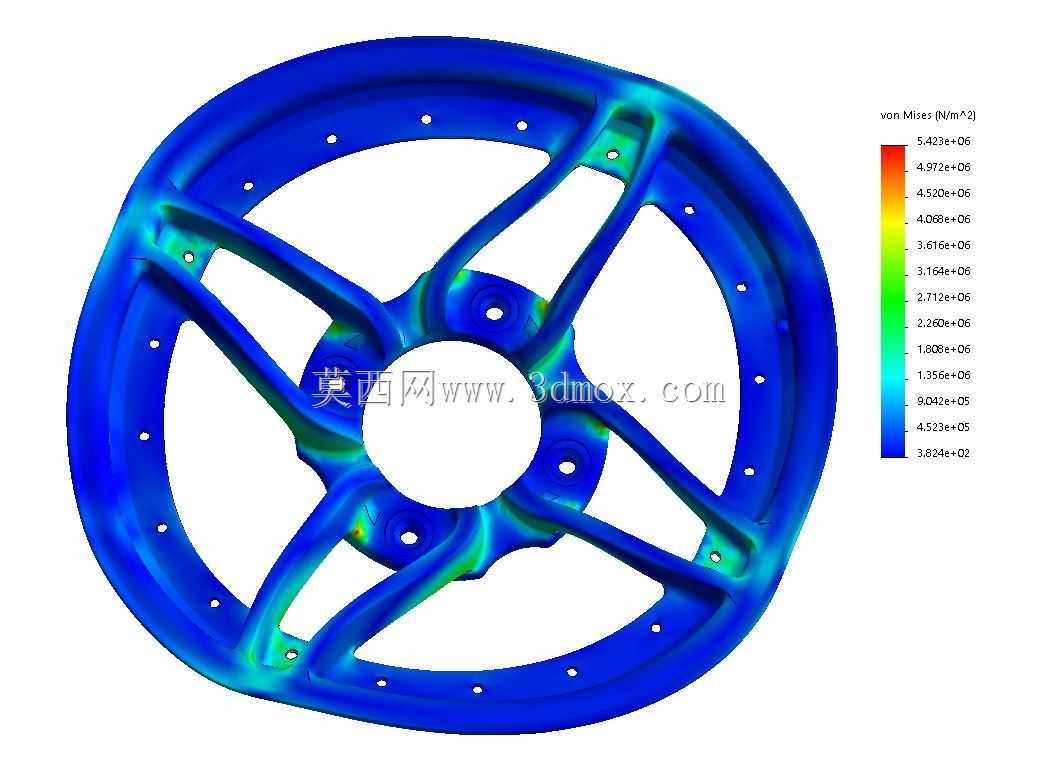

　　设计过程中针对轮辋的受力工况做了多轮仿真验证，模拟了垂直冲击、侧向过弯、大扭矩起步、制动等多种极限工况下的应力分布，对应力集中的辐条根部、螺栓安装孔位置做了局部加厚处理，在保证强度冗余的前提下控制整体重量，避免非簧载质量过大影响悬挂系统的响应表现。轮组的动平衡精度控制在5g以内，装配轮胎后无需额外粘贴过多平衡块即可满足高速行驶的动平衡要求，适配公路高速行驶与越野低速穿越的双重使用需求。
