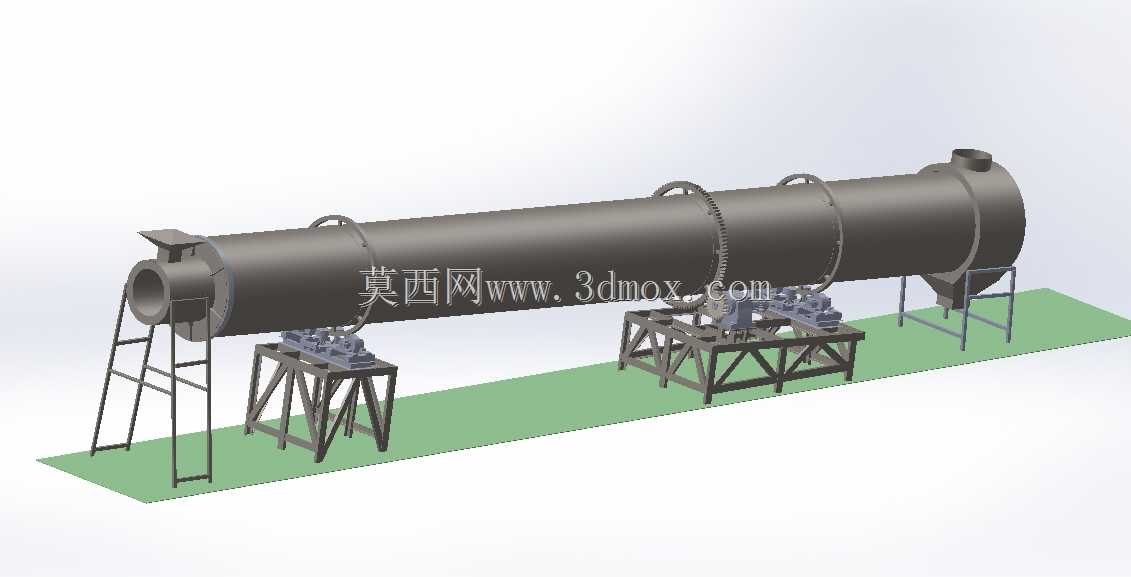

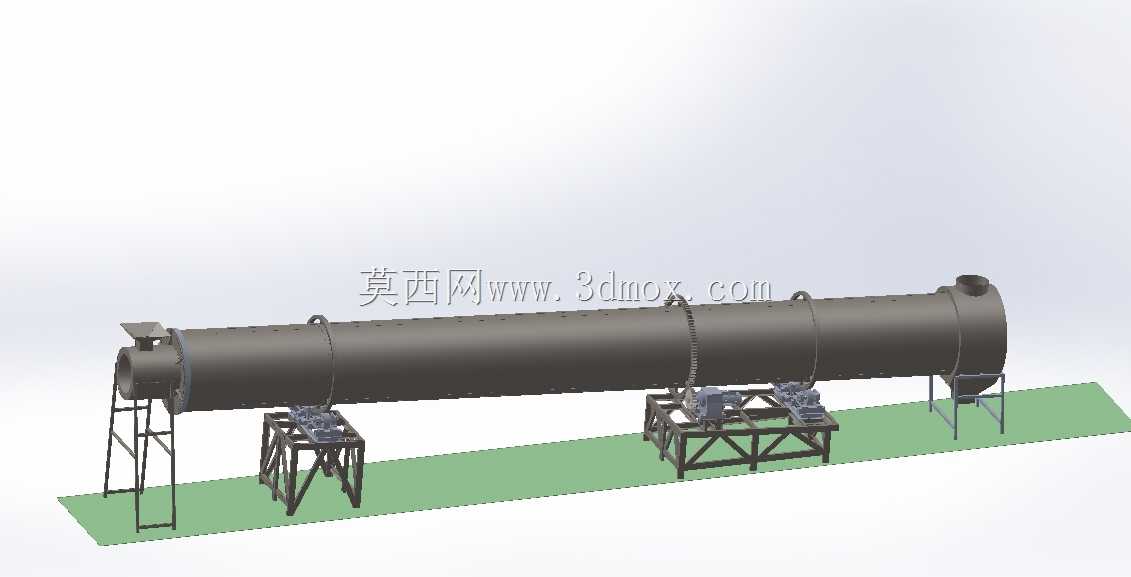

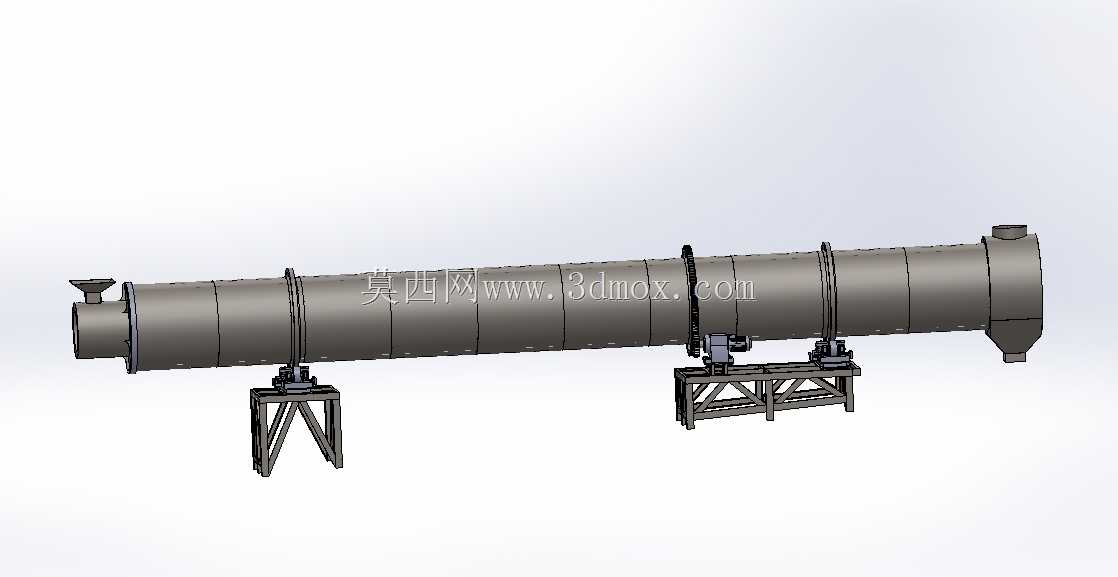

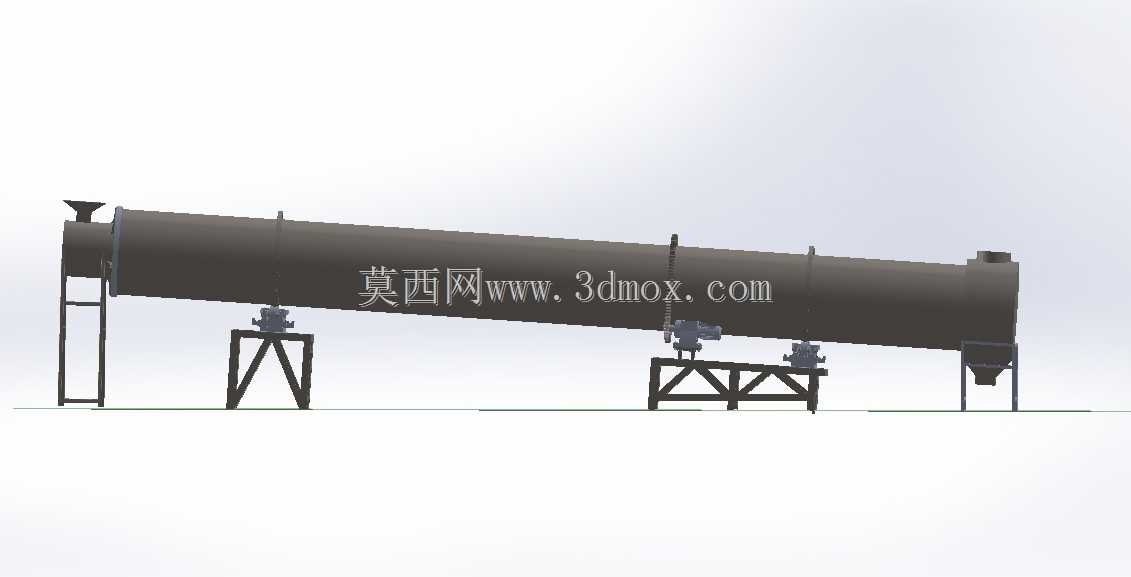

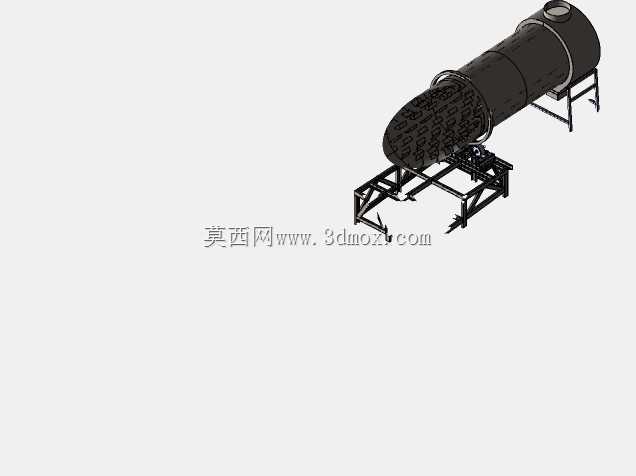

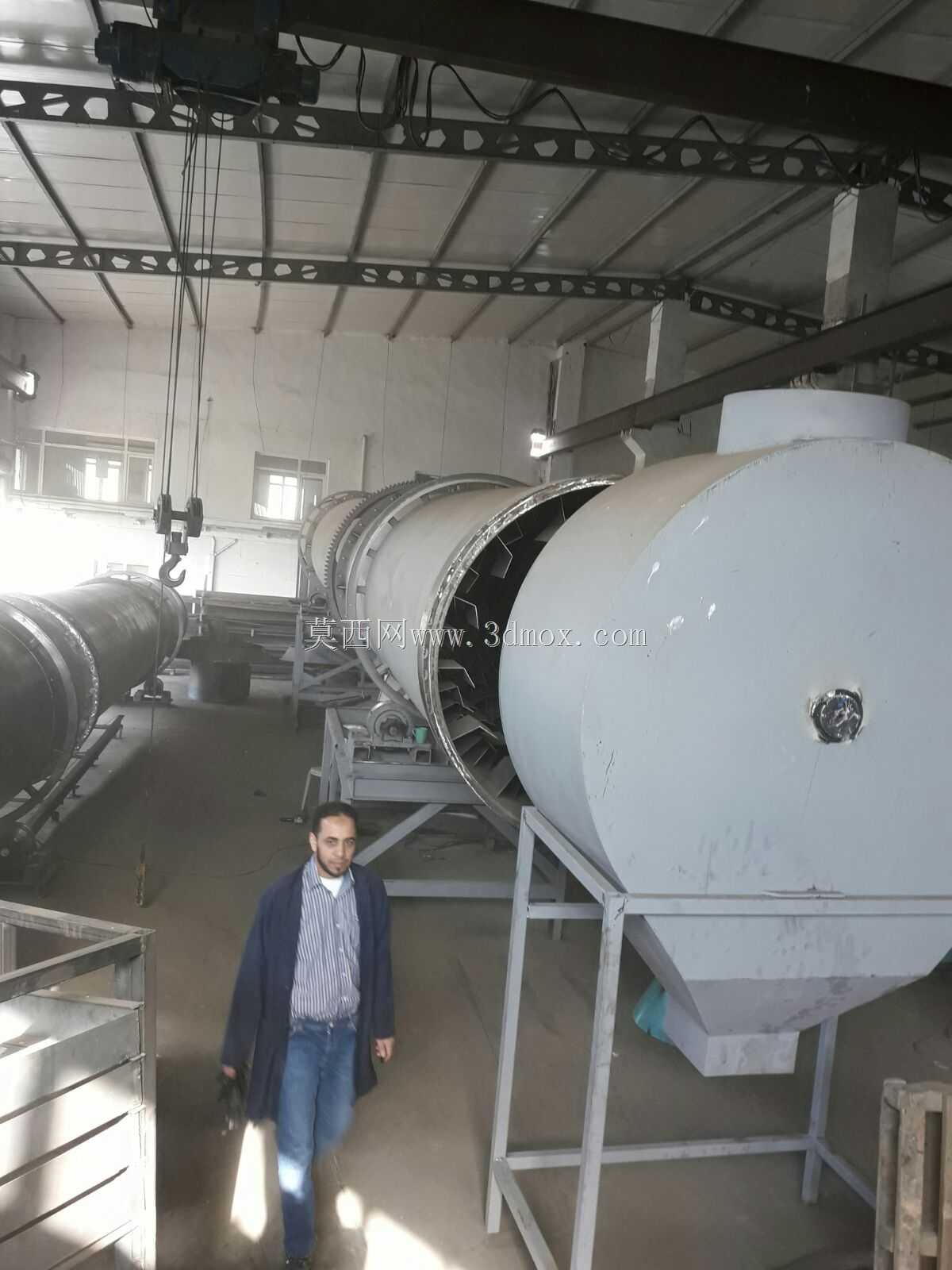

肥料颗粒包装前烘干滚筒设备结构设计

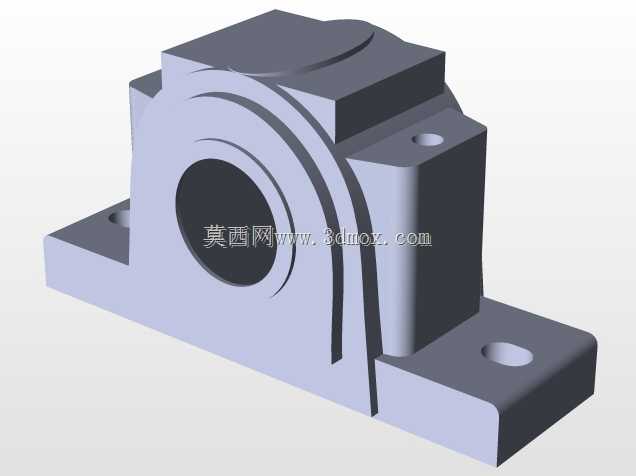

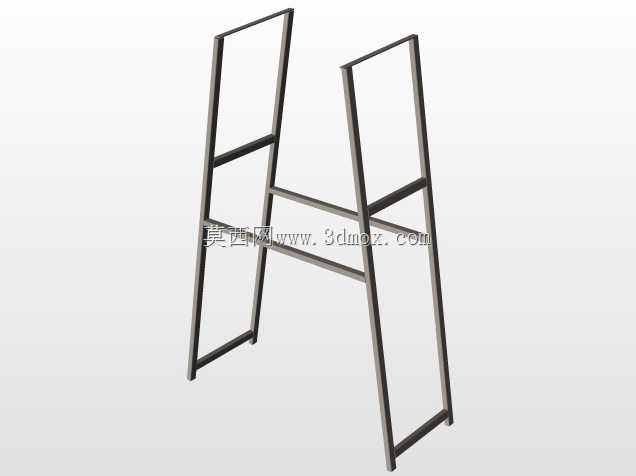

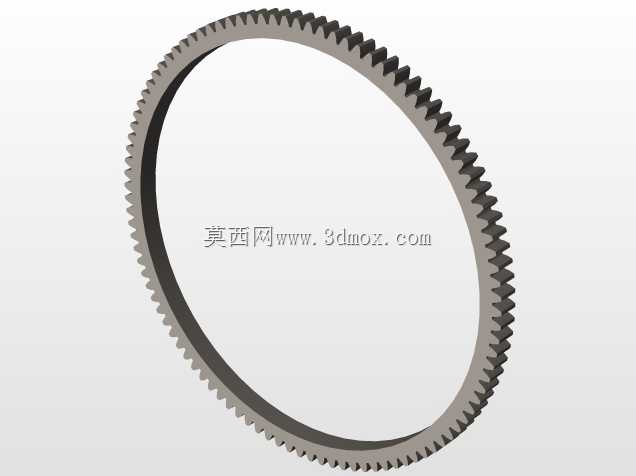

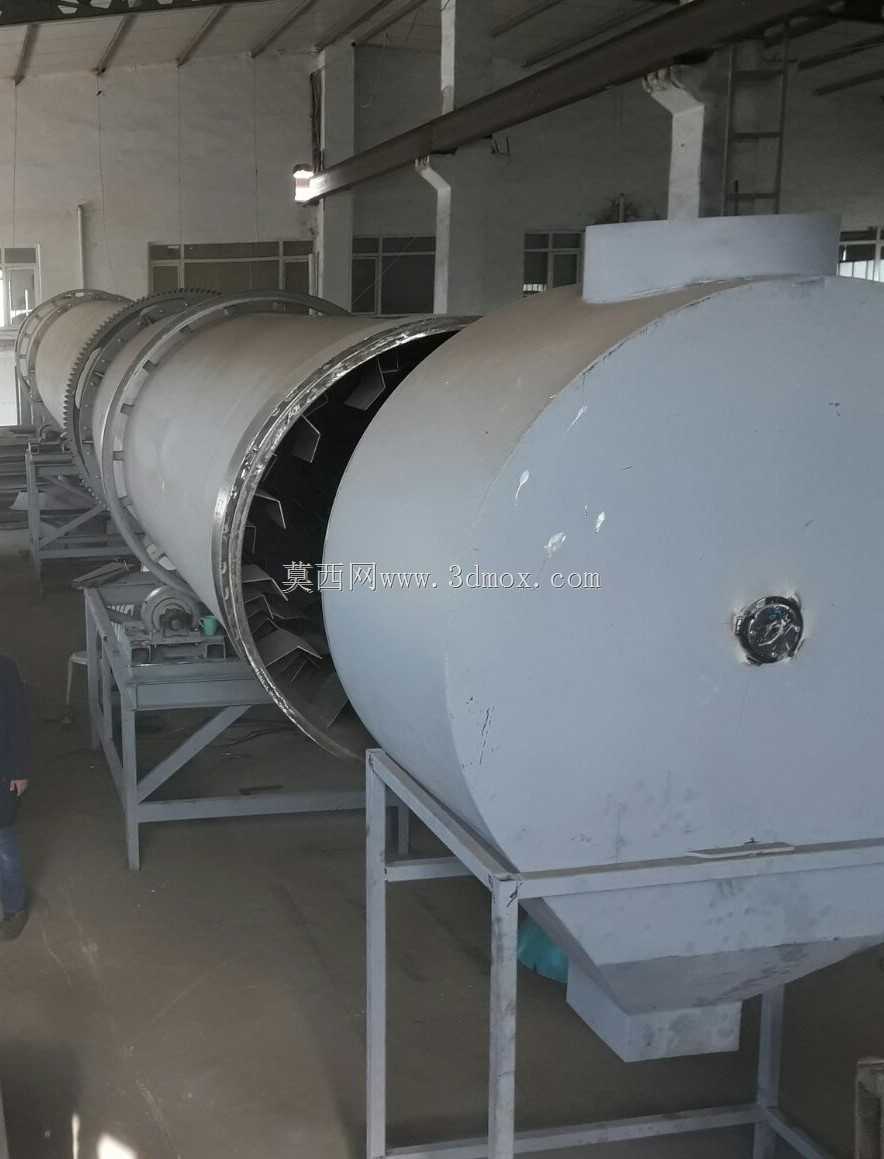

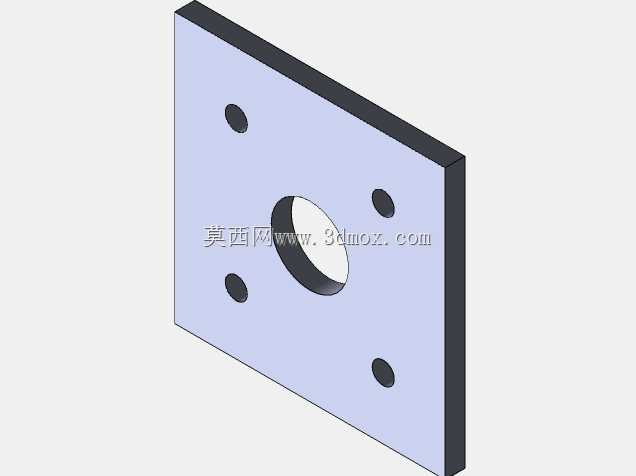

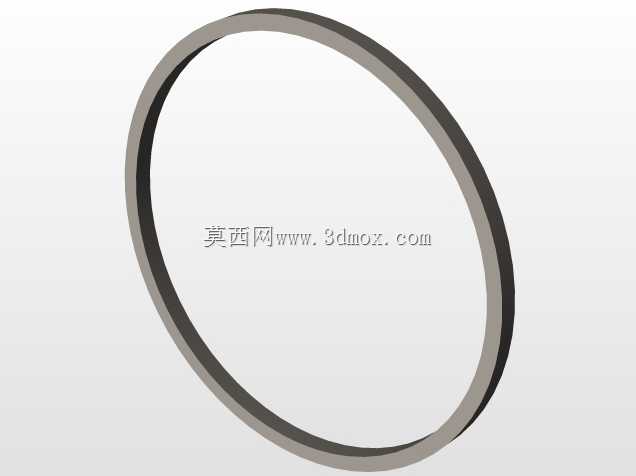

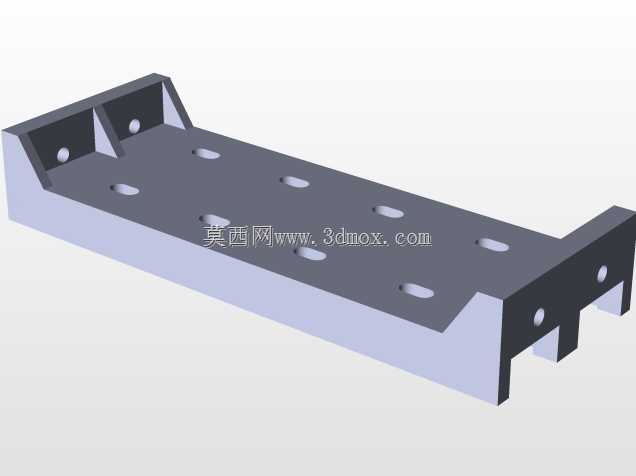

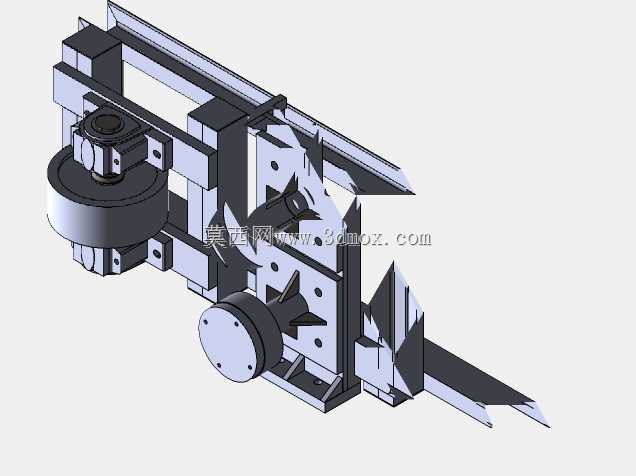

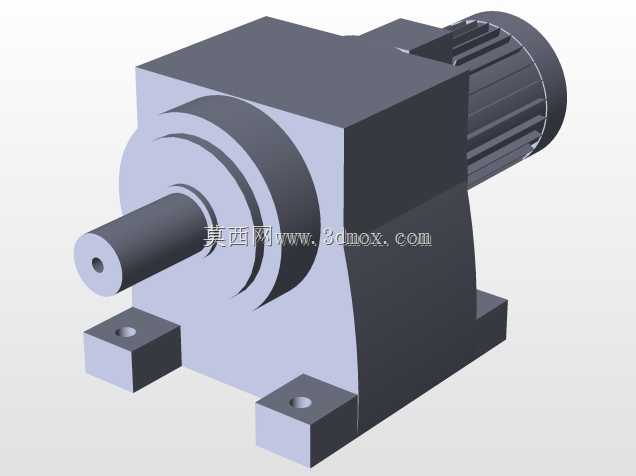

肥料颗粒在包装前的烘干工序里，最容易出现的问题就是筒体受热形变导致的托轮偏磨，还有进料端湿料黏附带来的传动载荷波动，这套滚筒烘干结构在设计时就把这些现场工况里的痛点揉进了每一处细节里。筒体段节之间的法兰对接面没有做满焊的刚性连接，而是留了0.8毫米的热胀补偿间隙，配合周向均布的铰制孔螺栓定位，既保证了运转时的同轴度，又能让筒体在200摄氏度左右的热风工况下自由延展，不会因为热应力拉扯导致焊缝开裂。支撑机架的斜撑没有用等边角钢满焊，而是选了不等边角钢做偏心布置，靠近托轮轴承座的一侧翼缘厚度比另一侧厚两毫米，刚好抵消筒体转动时托轮传递的径向交变载荷，避免机架长期受载出现开焊变形。传动装置的安装座没有直接焊在筒体中段的加强圈上，而是做了浮动式的卡箍连接，卡箍和筒体外壁之间垫了3毫米厚的耐热橡胶垫，既能传递大齿轮的扭矩，又能吸收筒体受热形变带来的径向跳动，不会出现齿轮打齿的异常磨损。进料端的导料板做了15度的螺旋倾角，表面还冲压了密集的半球形凸点，湿肥料颗粒落进筒体时不会直接黏在板壁上，顺着螺旋倾角往筒体中段移动的过程中，凸点还能打散结块的料团，让热风和颗粒充分接触，不会出现局部烘干不均的湿核问题。出料端的封头没有做直角收口，而是用了大曲率的圆弧过渡，烘干后的颗粒顺着弧面滑向出料口时不会出现卡料堵料，圆弧面上开的三个观察口刚好对准料幕下落的位置，日常巡检时不用拆开筒体就能看到内部的料流状态。托轮的轴承座做了可调式的腰型孔设计，安装时可以根据筒体的实际挠度调整托轮的倾斜角度，让托轮和筒体滚圈的接触面积始终保持在80%以上，避免局部接触应力过大导致滚圈表面出现点蚀剥落。整套结构没有做多余的装饰性设计，每一处连接、每一个板材厚度的选择，都是围绕肥料烘干现场的高湿、多尘、连续运转的工况做的取舍，哪怕是机架底部的地脚板，都特意加长了100毫米的延伸段，方便现场安装时做二次灌浆固定，不用额外焊接辅助支撑。
