卧式回转矿物烘干筒体支撑结构设计

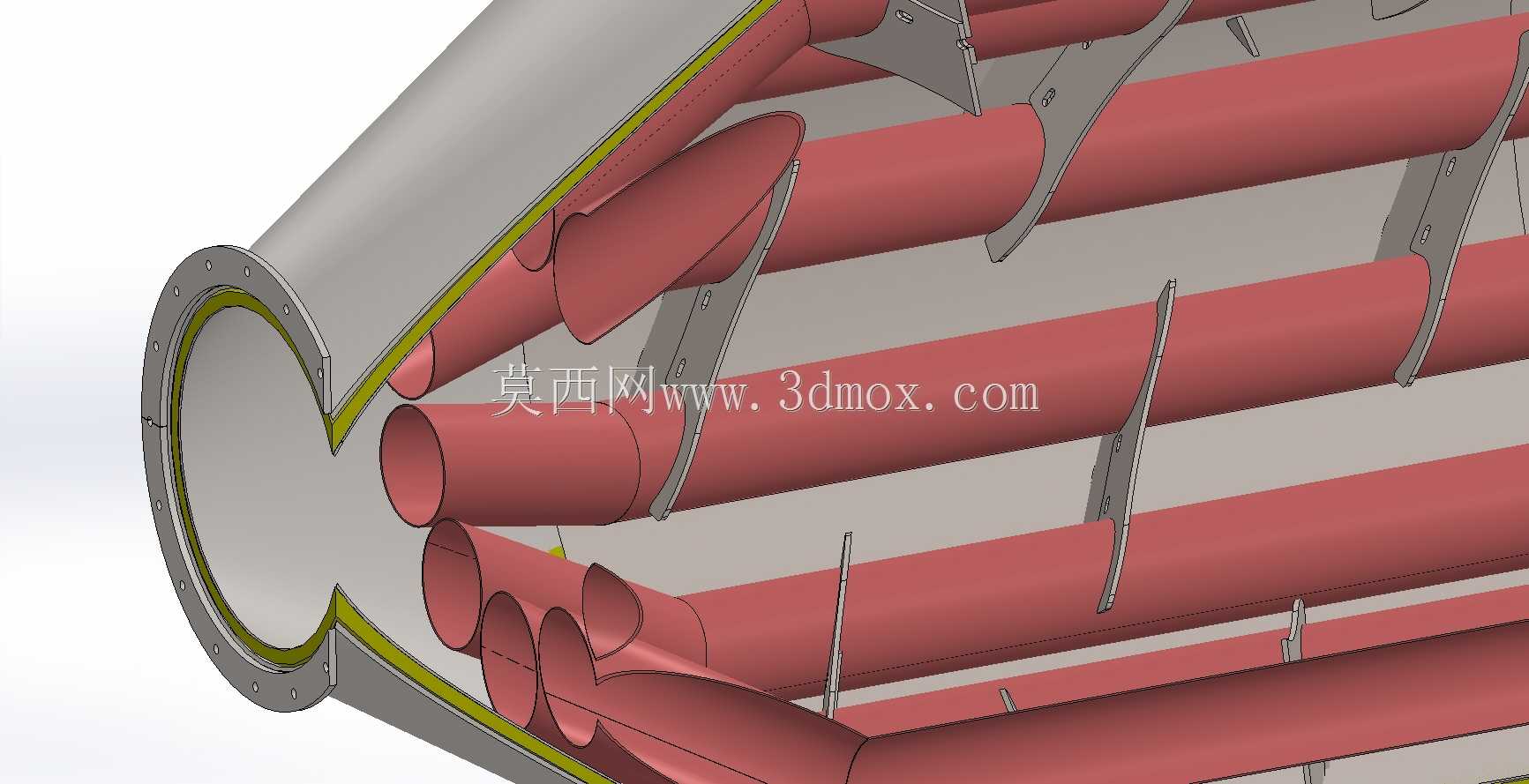

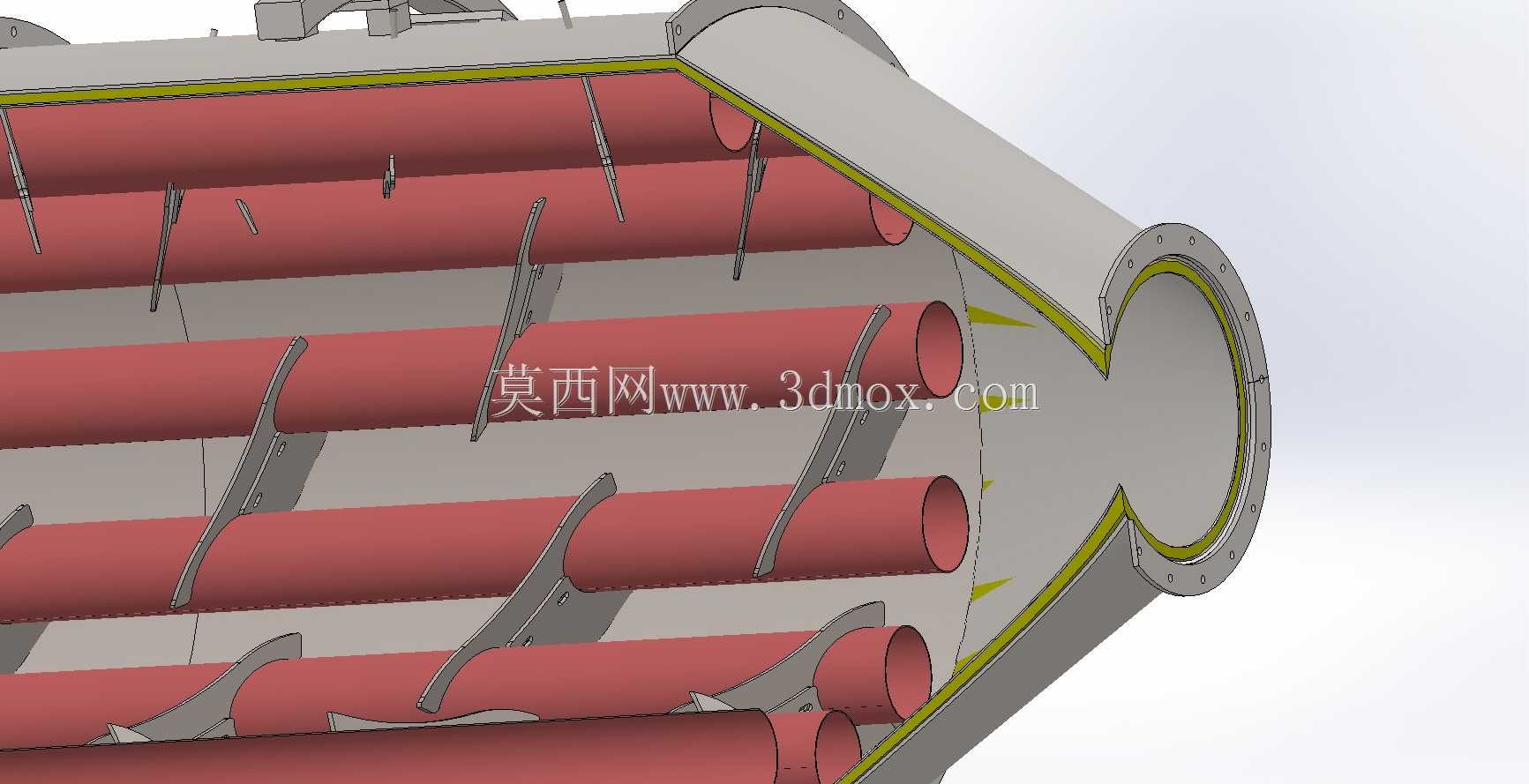

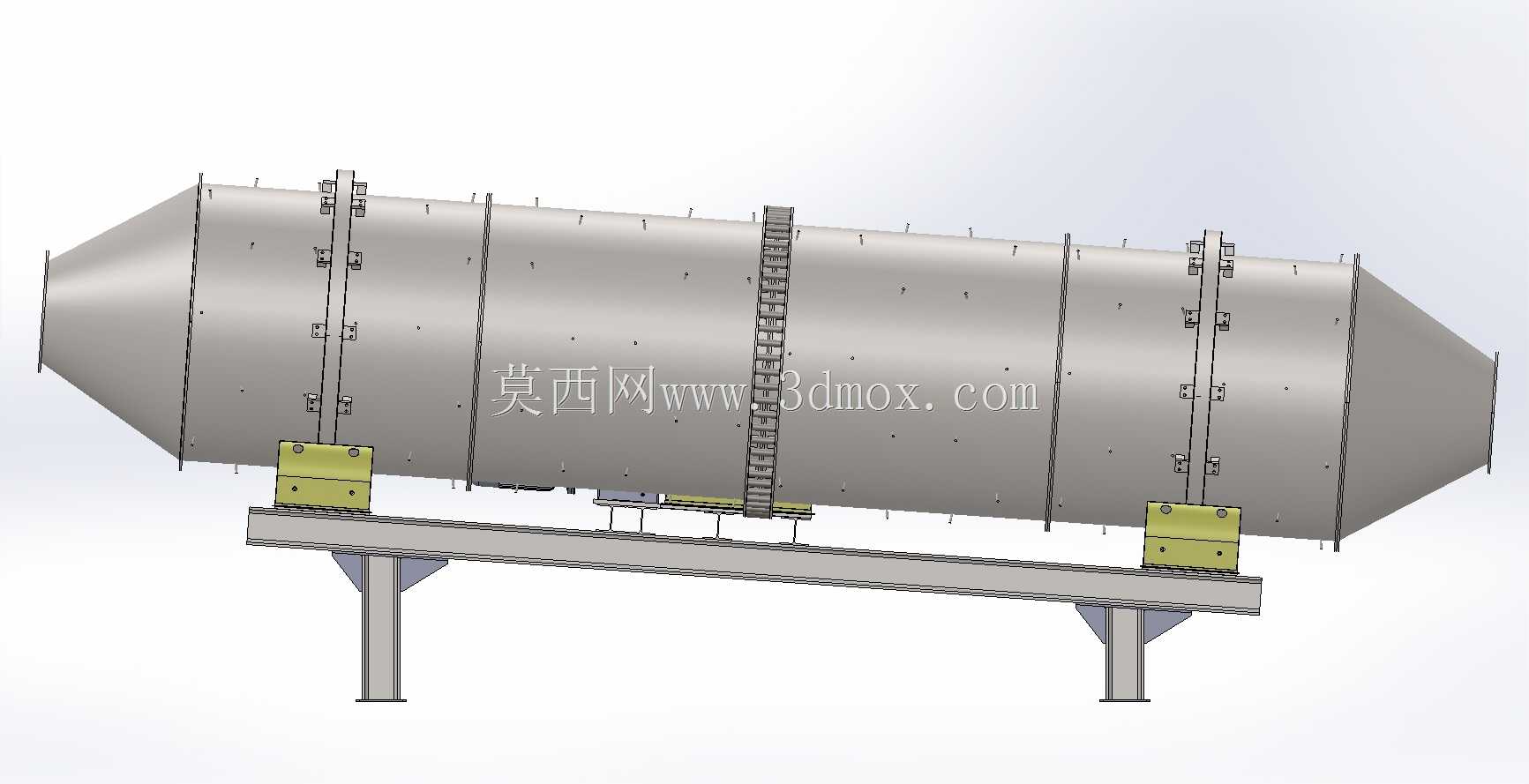

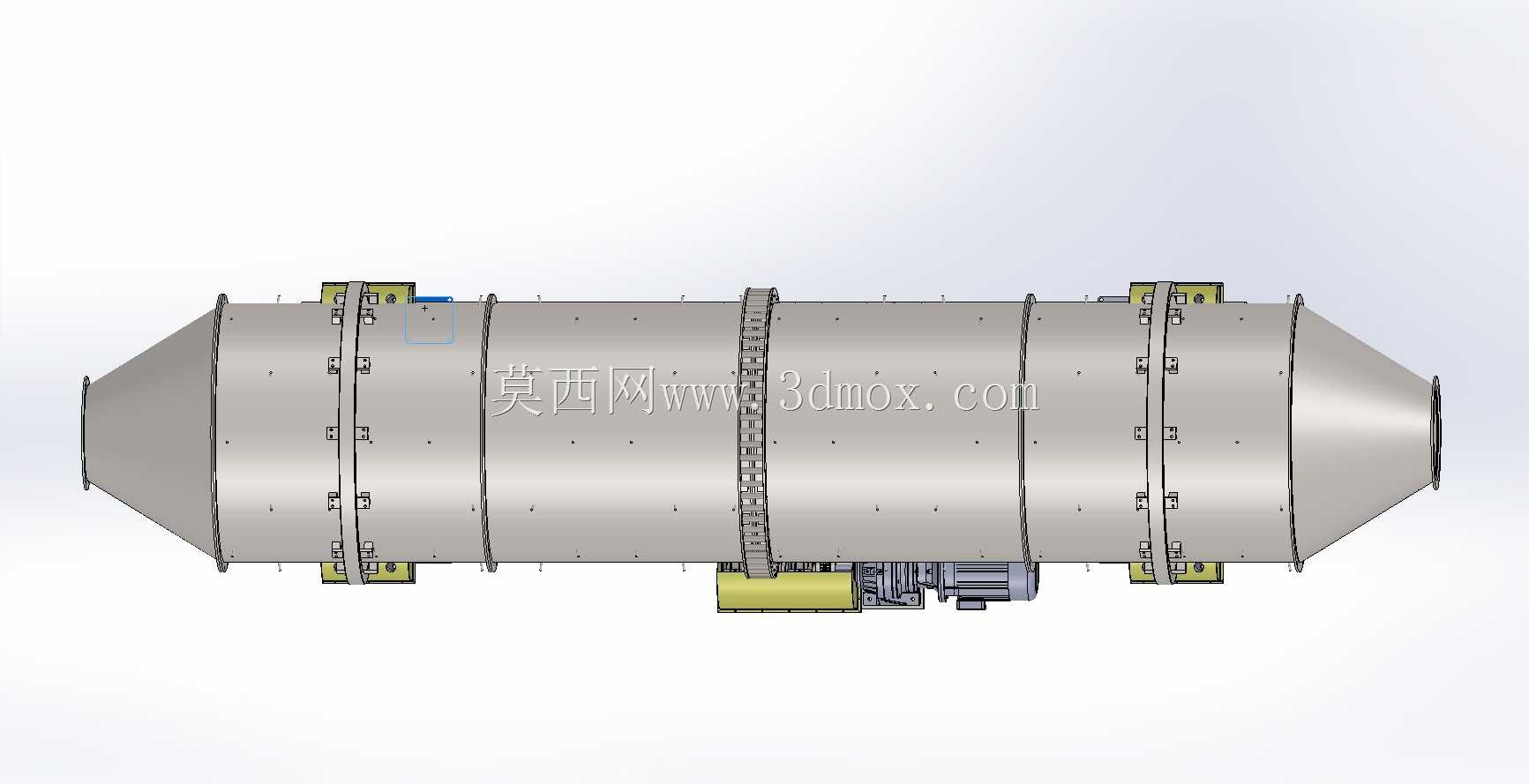

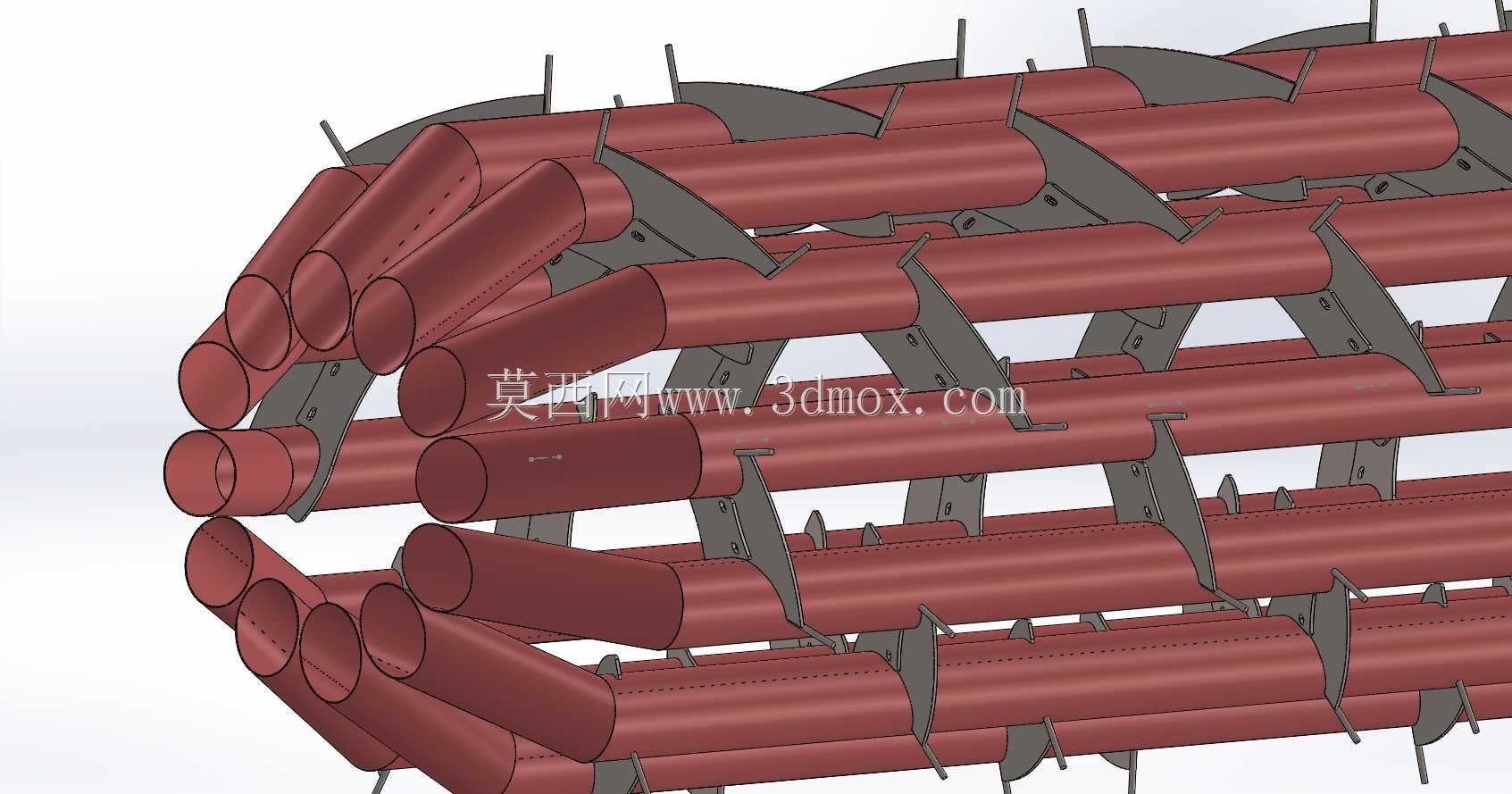

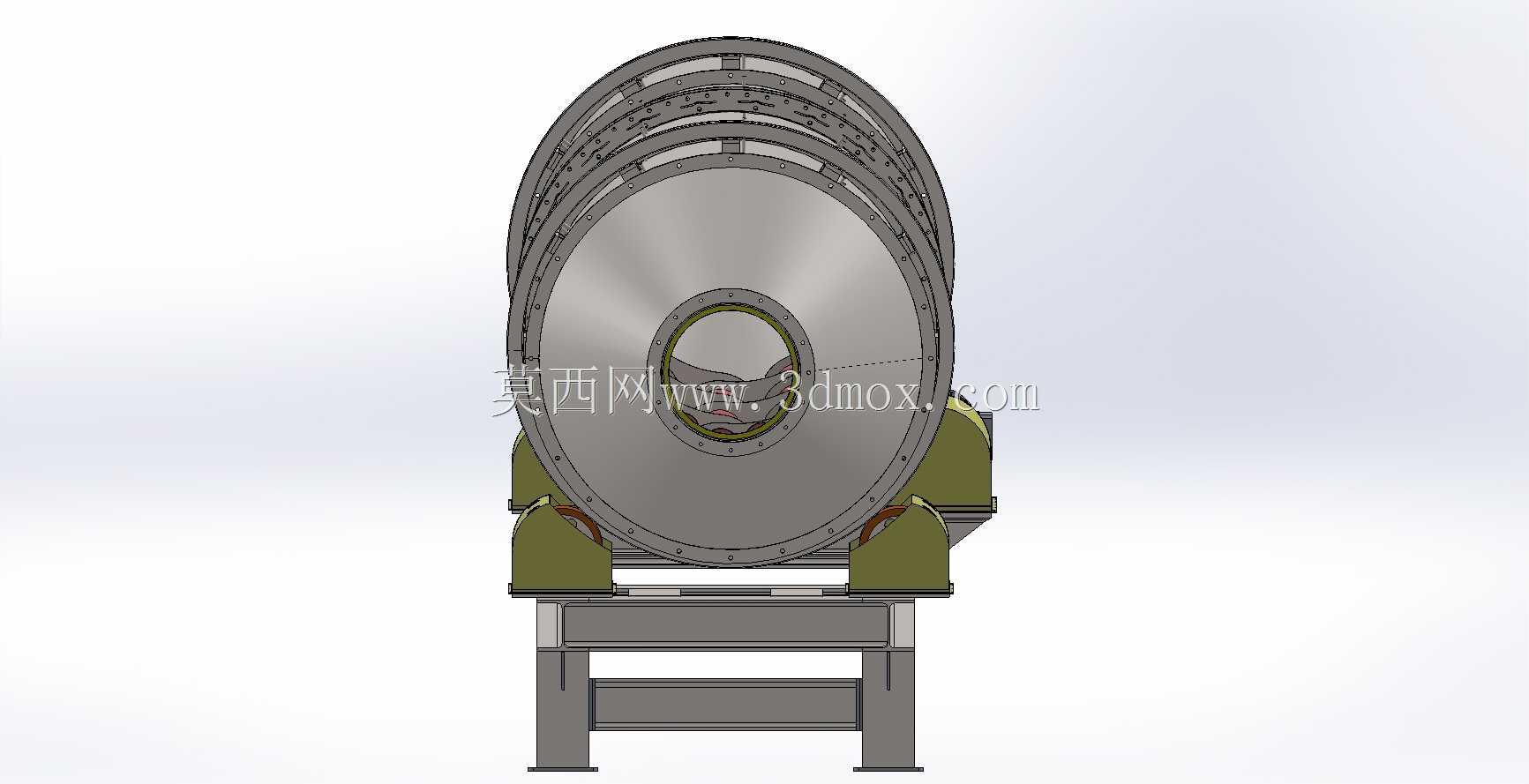

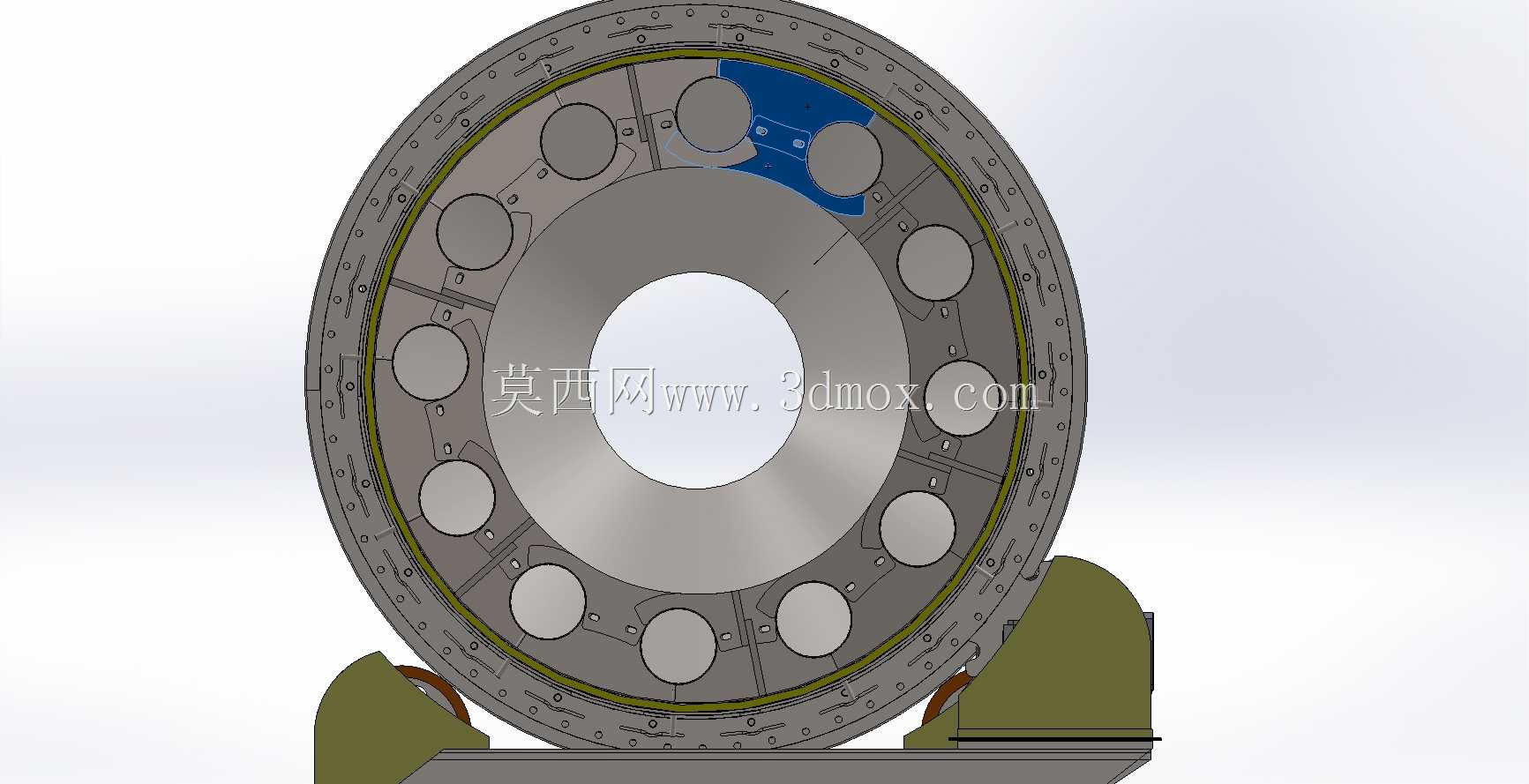

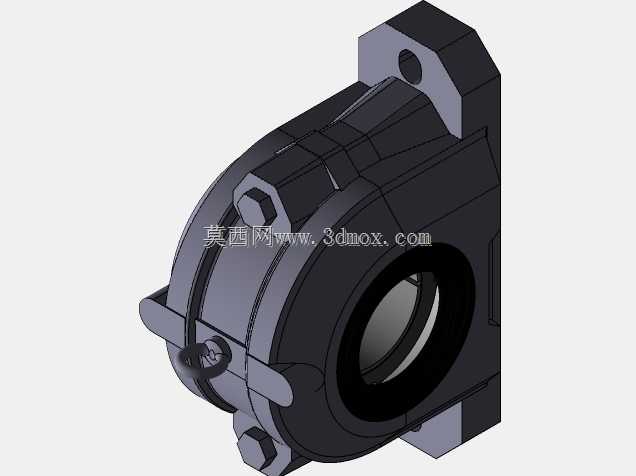

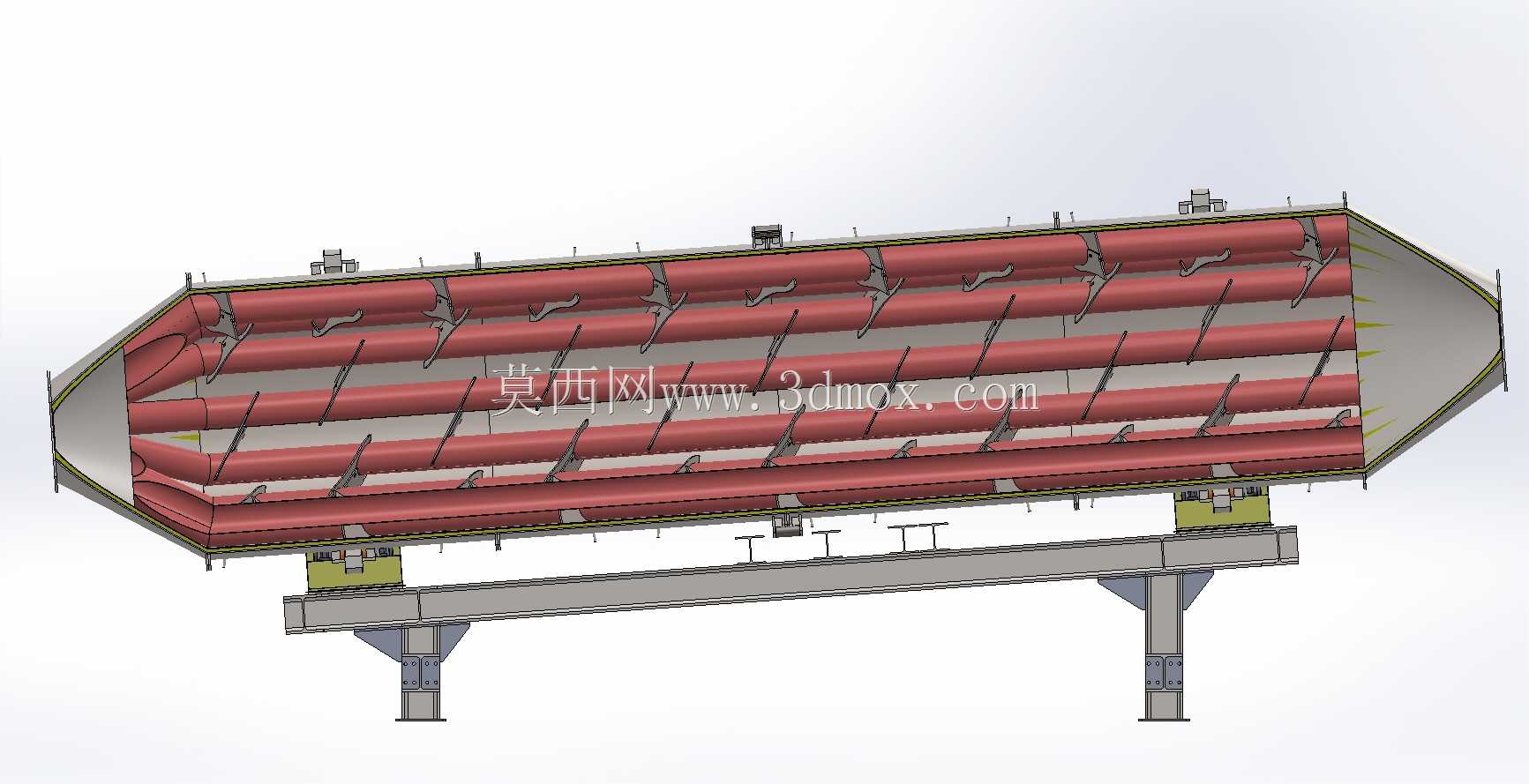

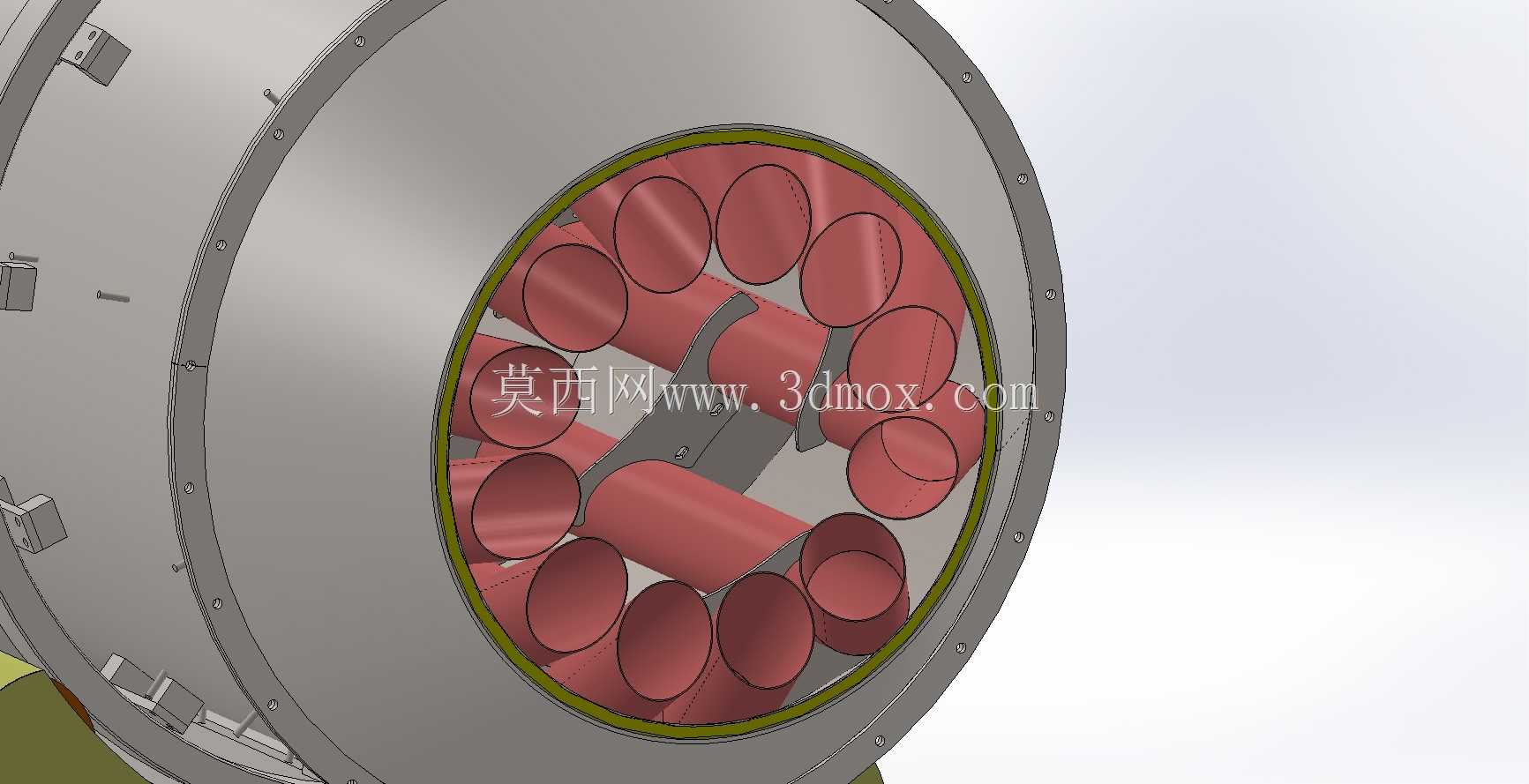

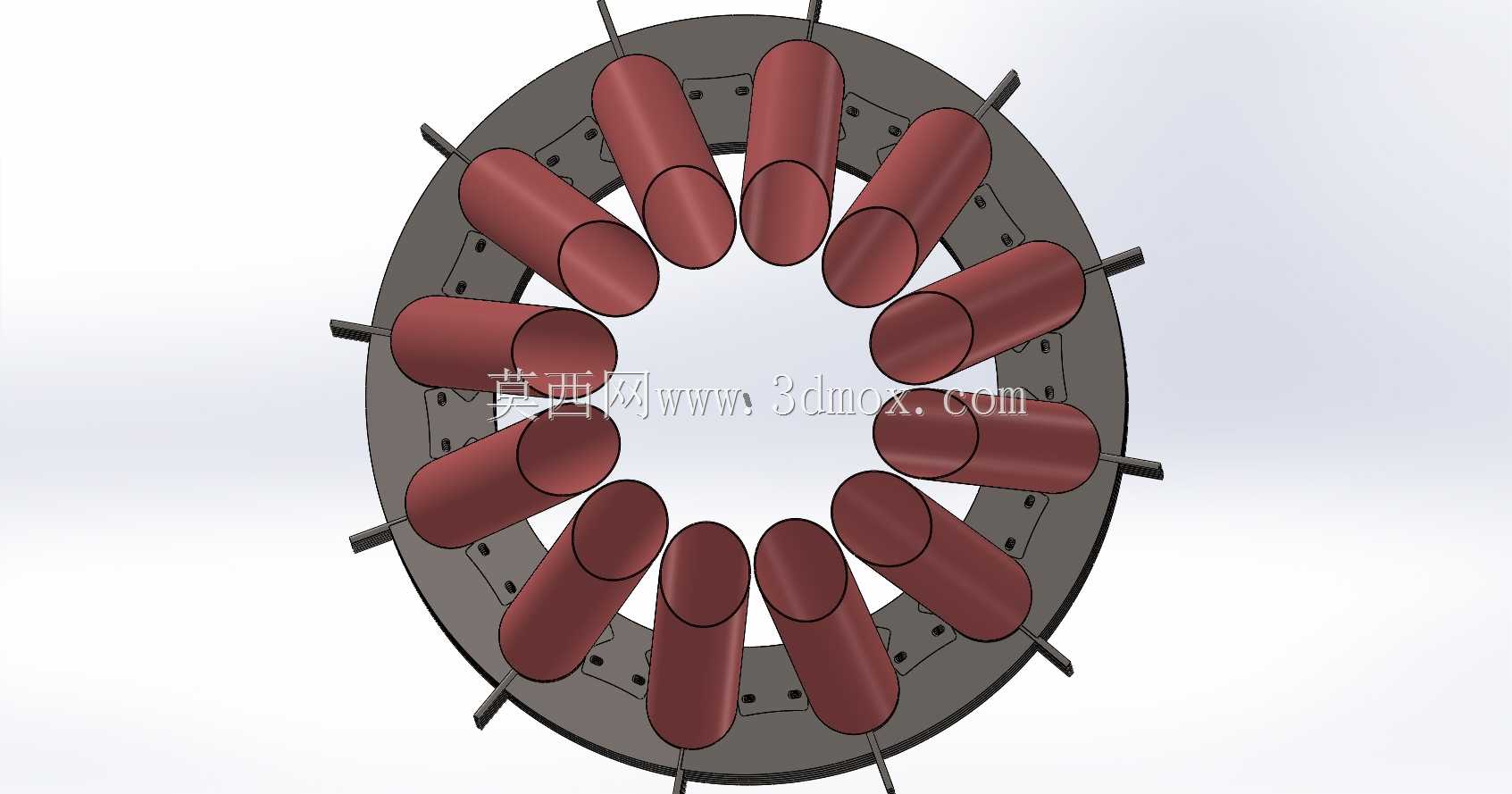

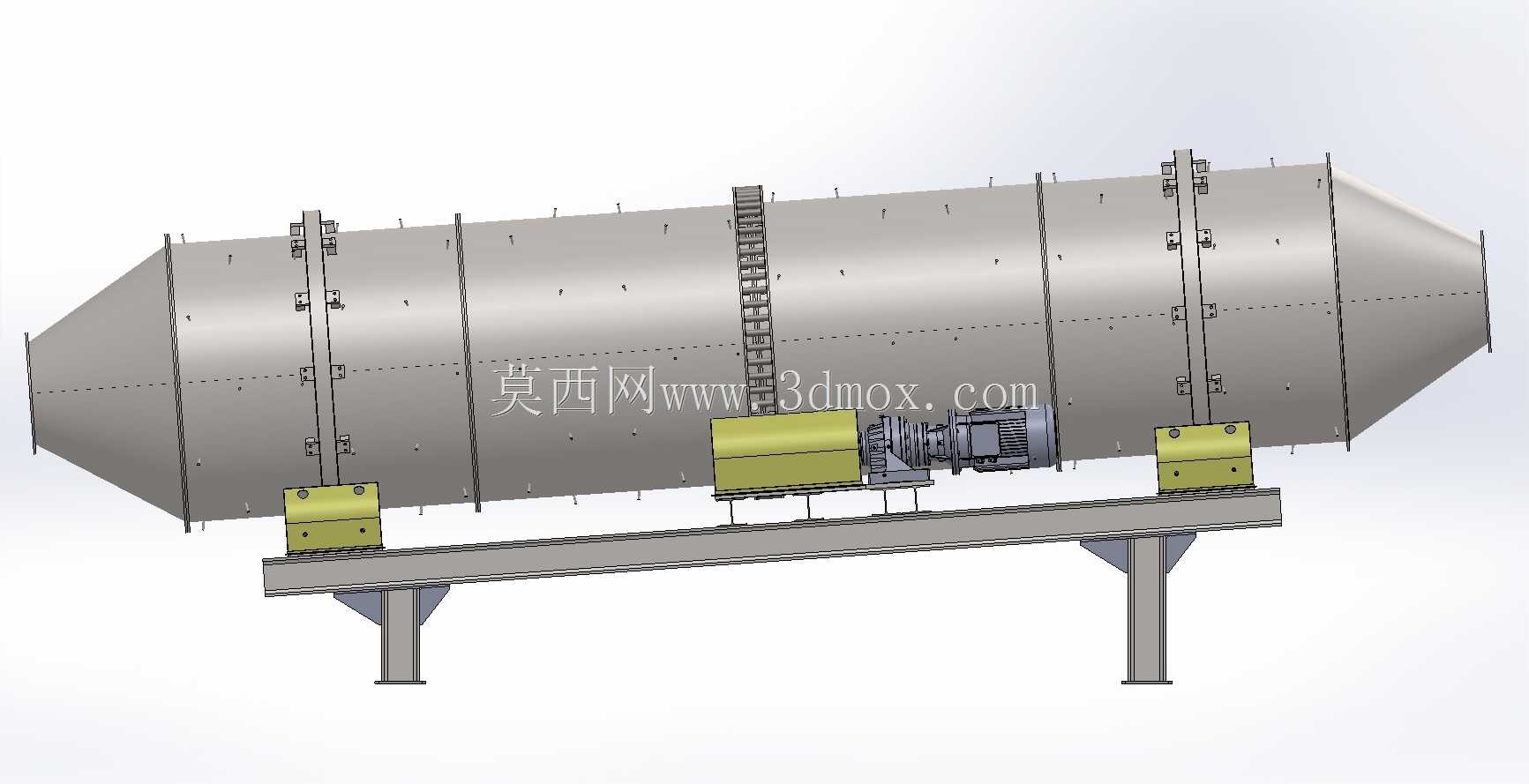

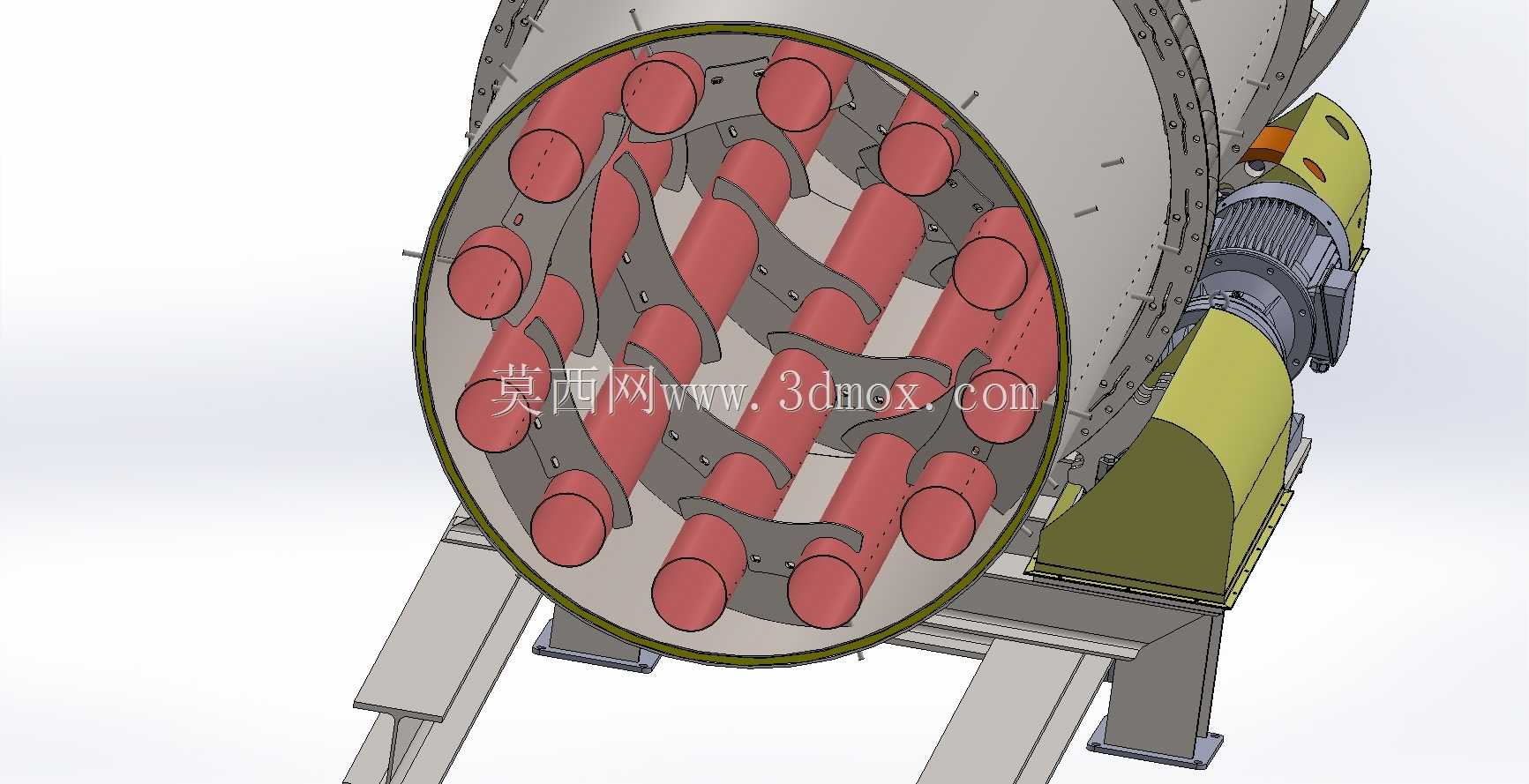

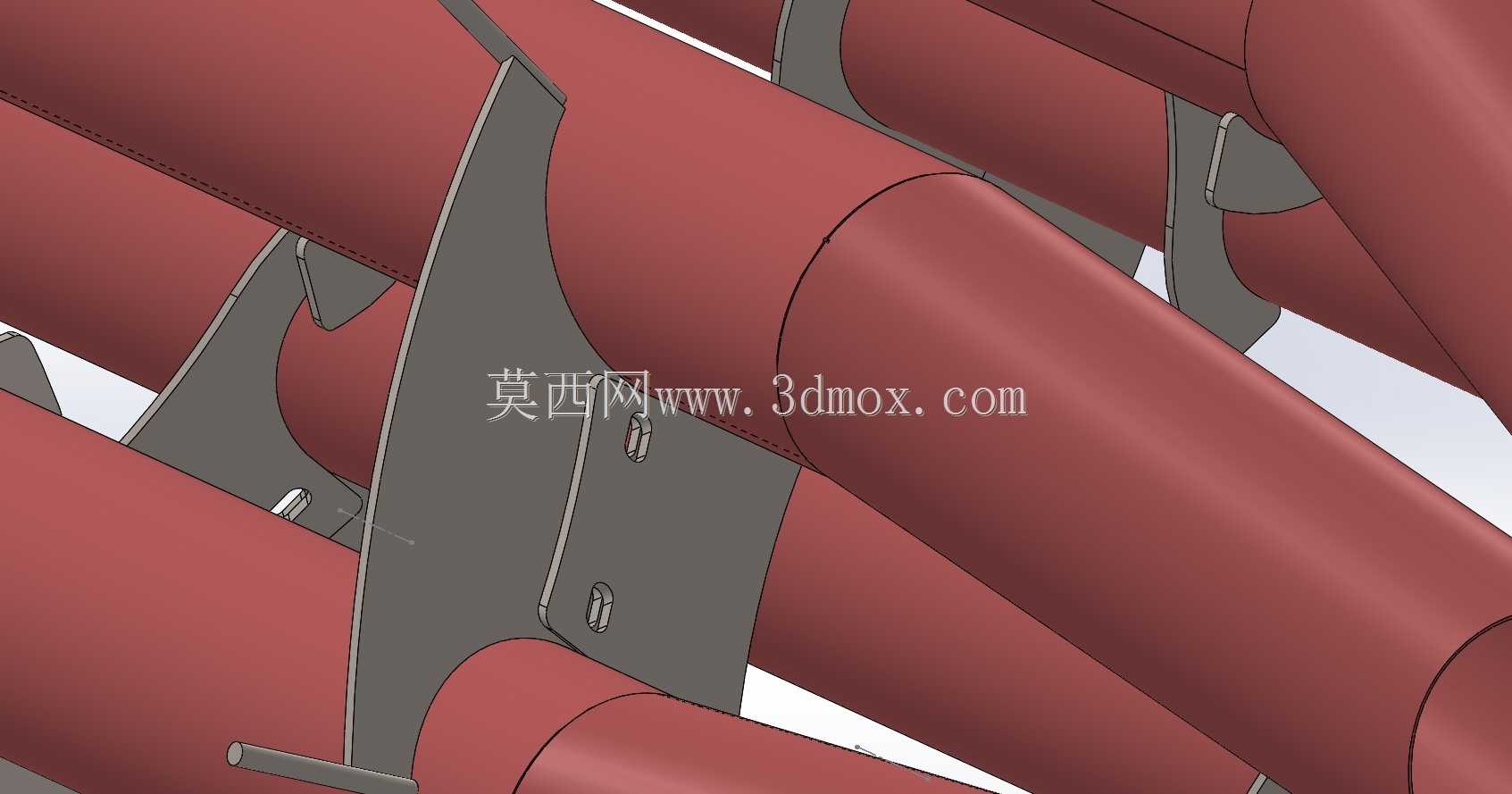

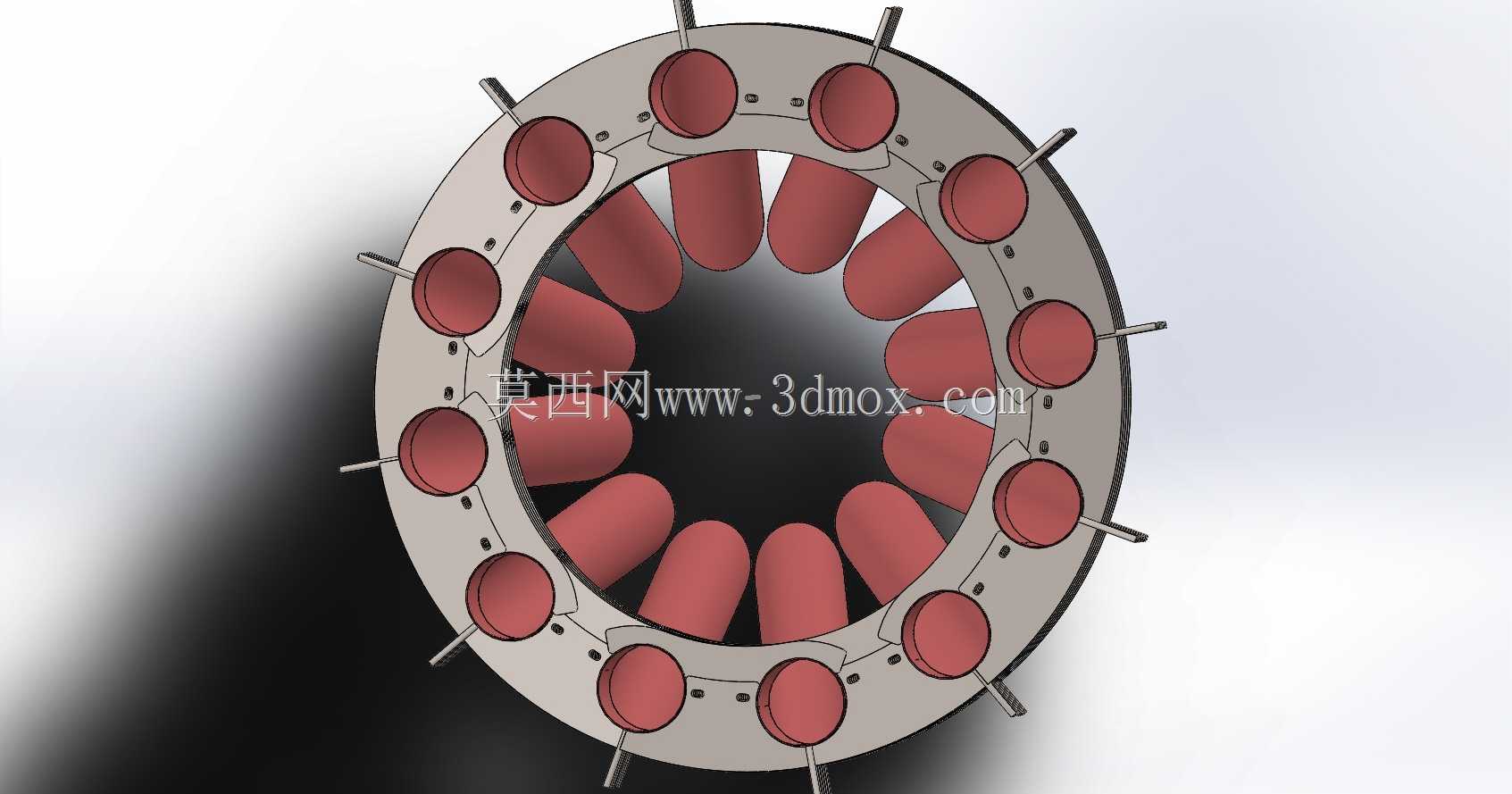

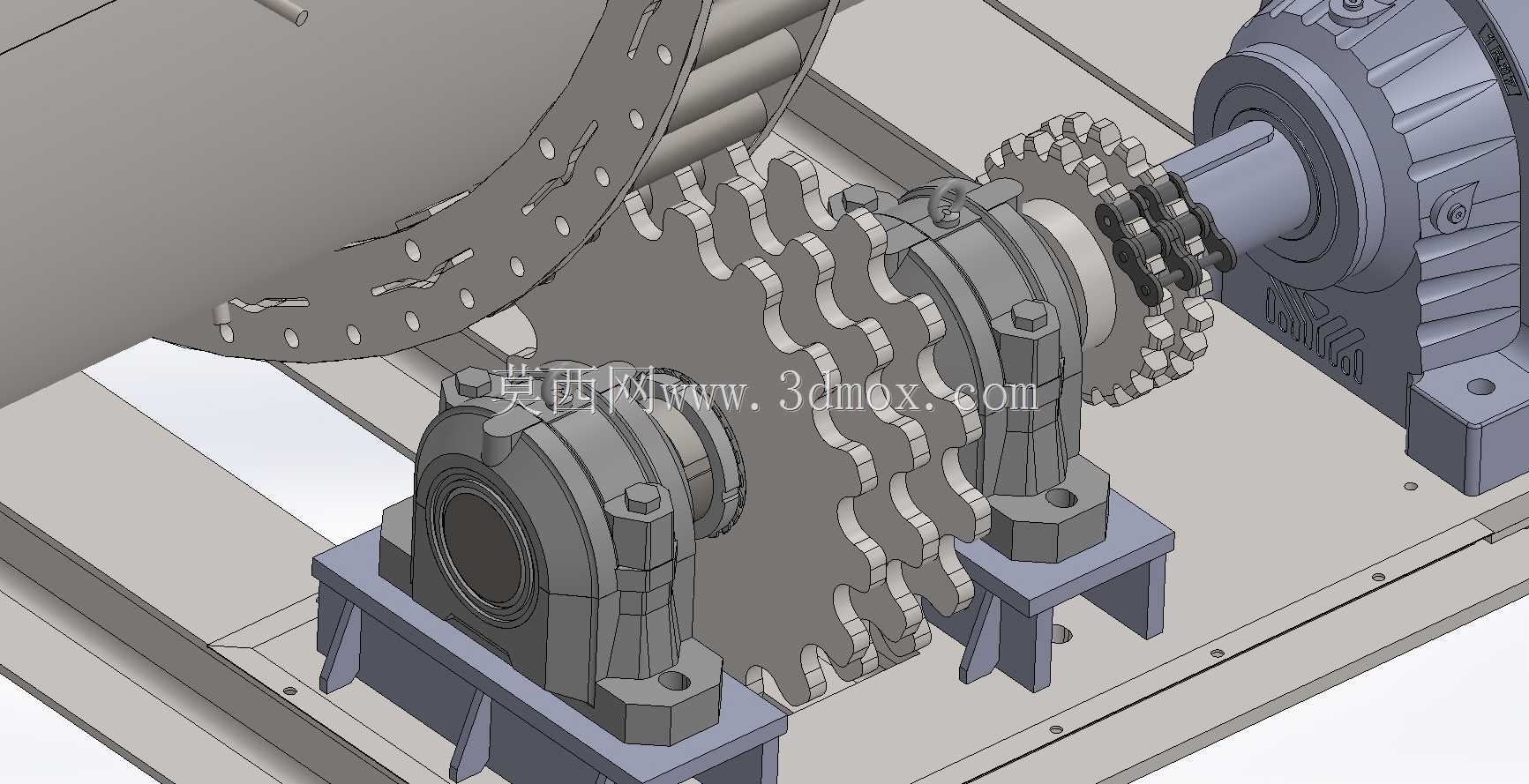

该设备为卧式回转式矿物烘干核心装置，主要应用于矿山选矿、非金属矿加工、建材原料预处理等工业场景，针对开采后含水率超标的矿砂、矿粉、块状矿物进行连续式干燥作业，通过筒体回转过程中内部扬料板的翻动物料，配合通入的热介质完成热交换，将矿物含水率降至后续磨矿、分选、储运工序要求的区间，避免湿黏矿物堵塞输送、筛分设备，保障选矿全流程的连续稳定运行。设备整体采用两端锥缩、中间直筒的卧式筒体结构，两端锥形段可引导物料顺畅进出筒体，减少端部物料堆积死角，直筒段为主要干燥作业区间，筒体外壁沿周向、轴向布置多组加强箍圈，提升长筒体的结构刚度，避免长期回转作业过程中出现筒体变形、焊缝开裂问题；筒体侧面设置外置爬梯结构，方便运维人员抵达筒体各段进行检修、衬板更换作业。筒体下部采用双鞍座式支撑结构，支撑座通过带缓冲垫的连接结构与筒体滚圈接触，既可以承载筒体及内部物料的总重量，又能适配筒体回转过程中的微小径向跳动，降低支撑部位的接触磨损；支撑鞍座固定在整体式焊接机架上，机架采用H型钢立柱与横梁焊接成型，底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需保证两个支撑座的同轴度、水平度误差控制在允许范围内，避免筒体回转时出现偏载、窜动问题。设计过程中充分考虑矿物烘干作业的重载、连续运行特性，筒体壁厚根据不同区段的磨损程度做差异化设计，进料端高温高磨损区段适当加厚壁厚，支撑部位的滚圈采用耐磨材质加工，降低长期运行的磨损速率；筒体两端的密封结构可减少热介质外泄，提升热利用效率，整体结构布局紧凑，在满足干燥处理量要求的前提下尽可能压缩设备占地空间，适配现有选矿厂的厂房布局改造需求，可根据不同矿物的处理量、含水率要求调整筒体长度、直径参数，匹配不同规模的选矿生产线使用需求。
