粉末分级单级旋振筛分设备结构

　　这套单级振动筛结构主要面向细粉、颗粒物料的干式分级作业，常见于日化原料、食品添加剂、金属粉末、化工粉料以及小粒度再生料的生产线中。设备布置时通常位于投料、缓存料仓或输送设备之后，承担去除结块、拦截异物、按粒径分流的作用。现场安装不需要复杂的混凝土基础，平整的钢平台或硬化地面即可满足使用要求，但周边必须预留筛框拆装、筛网更换和检修操作空间。

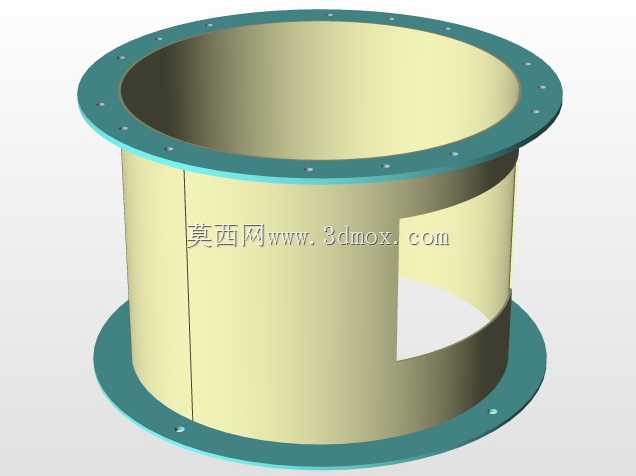

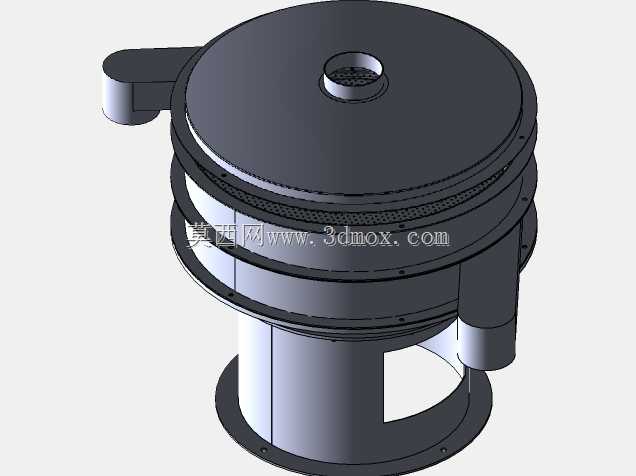

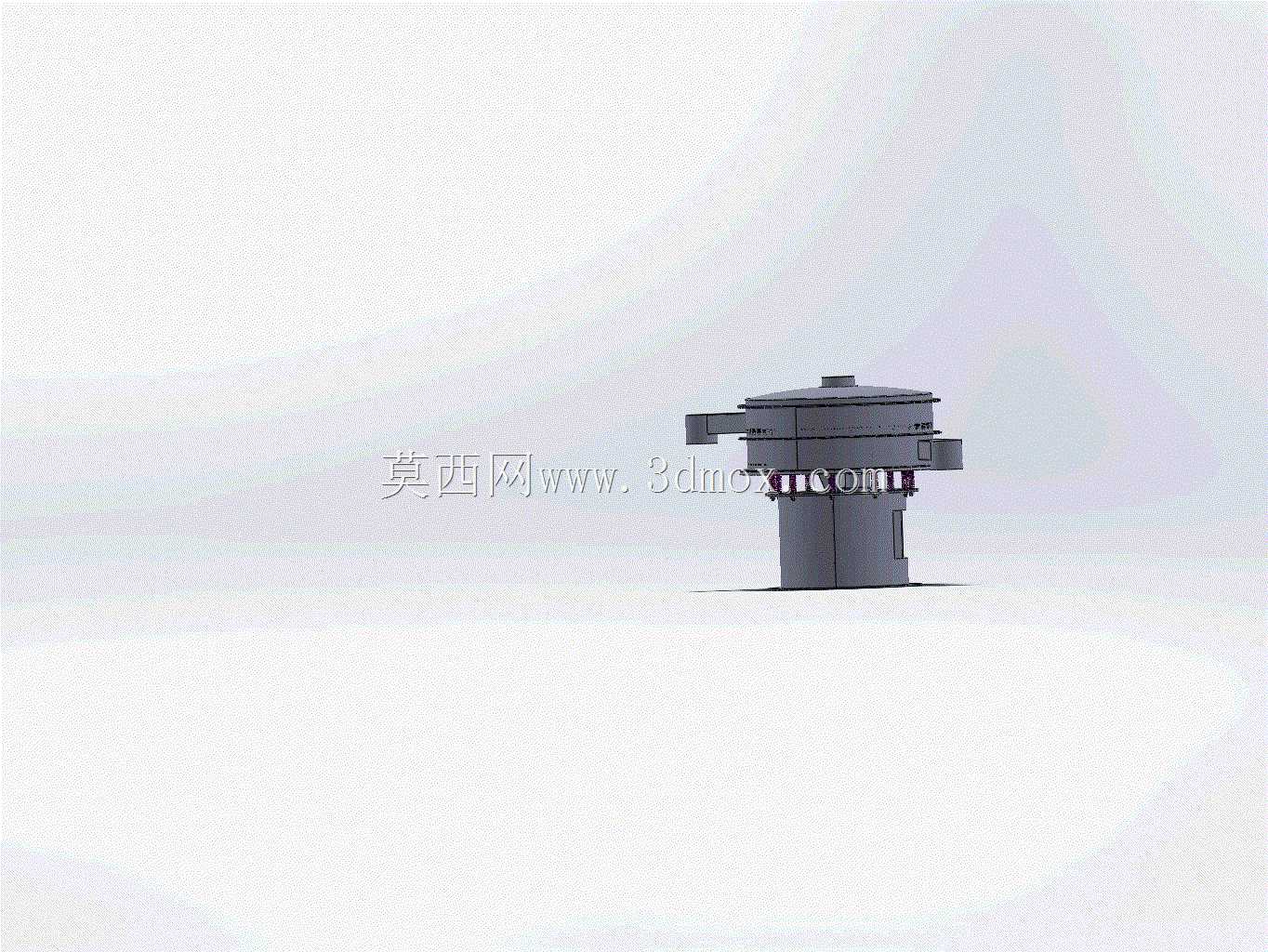

　　从整机外形看，设备采用立式圆筒筛体布局，上部为进料与筛框区域，中部设置激振与支承结构，下部为稳定底座。筛体外侧布置侧向出料通道，物料在筛面上经过振动推移后，合格细粉透过筛网进入下层收集路径，粗颗粒或团聚物沿筛面运动至侧口排出。单级结构的优势在于流程短、内部残留少、拆洗方便，特别适合批次切换频繁、对交叉污染较敏感的粉体生产场景。

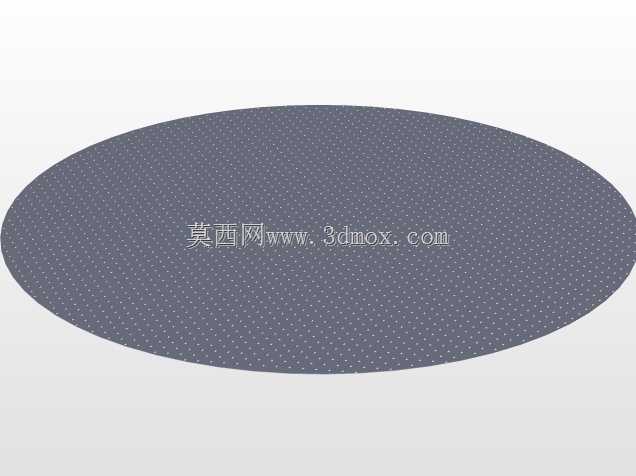

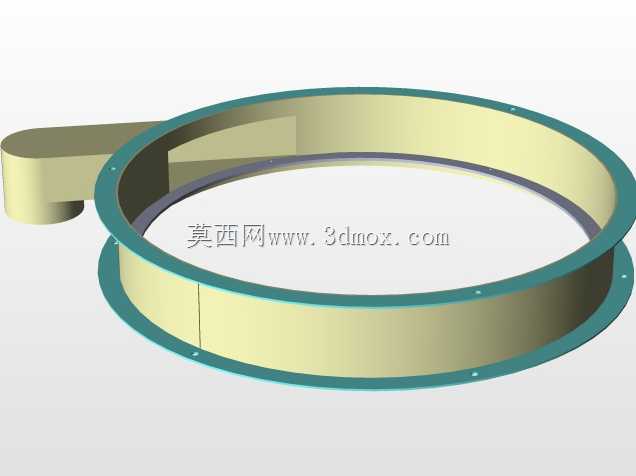

　　筛盖顶部保留进料位置，实际接入生产线时可与人工投料站、真空上料机、螺旋喂料装置或缓冲料斗对接。进料口周边需要控制落料冲击，避免物料集中堆积在筛网中心造成局部负荷过大。筛框采用层叠压紧形式，筛网张紧后通过周边约束保持平整，筛面在工作中承受高频小幅振动，若张紧不足，容易出现物料跳动异常、筛网拍打疲劳和细粉堵网等问题。

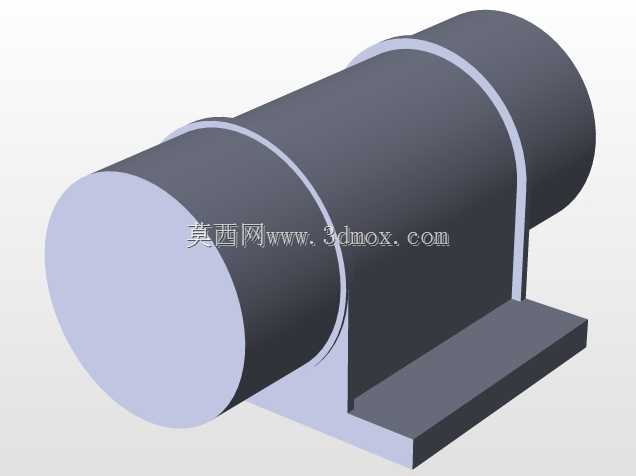

　　激振部分布置在筛体下部，通过立式振动电机产生复合振动，使筛面同时形成水平回旋、垂直振动和轻微倾斜推移效果。该运动轨迹能让粉料快速分散，减少细粉粘附和架桥。对于比重较轻、易起尘的粉末，筛盖与筛框之间应考虑密封压紧结构；对接生产线时，出料口可连接密闭溜管或负压收尘系统，把粉尘外逸控制在设备内部。底座承担整机振动反力，安装脚位需要与平台可靠固定，地脚附近不宜紧贴其他精密设备，以免振动传递影响计量或包装工位。

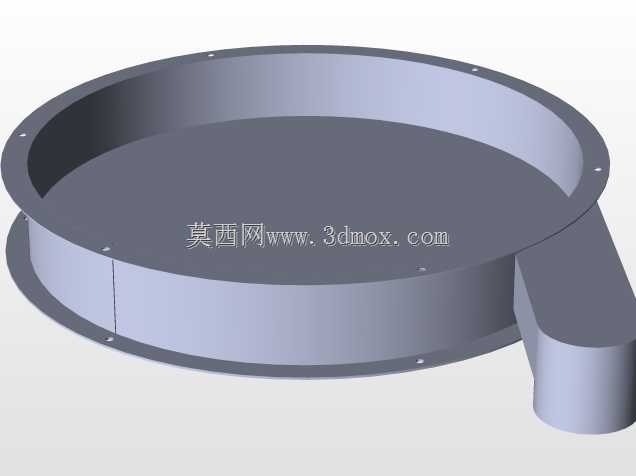

　　结构设计上，圆筒形筛箱没有明显死角，物料沿圆周方向逐步扩散，筛分路径比单纯直线振动更充分。侧出料口的高度和方向决定了后续溜管角度，选型布置时应结合物料安息角确认自流坡度，避免粉料在出口弯头处堆积。筛框层数在本结构中按单级分级考虑，若后续需要多种粒度同时分离，可在相同主体思路上增加筛框层级，但整机高度、压紧方式和出料干涉都要重新校核。

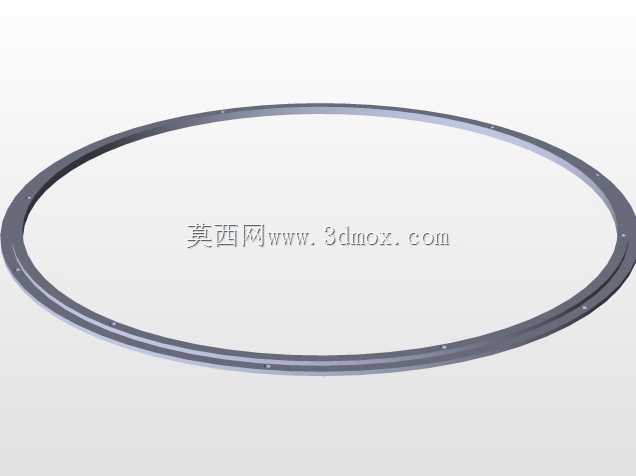

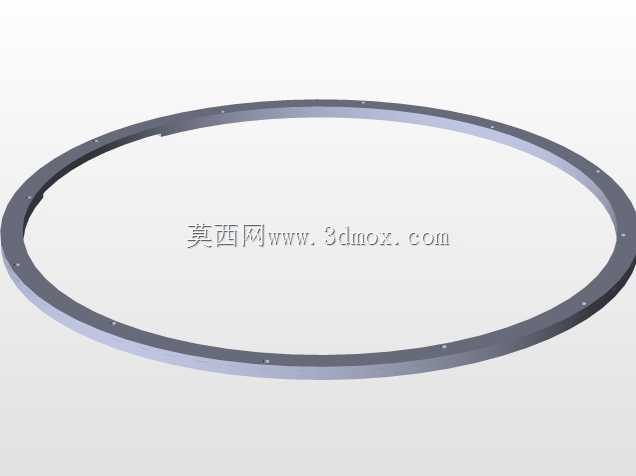

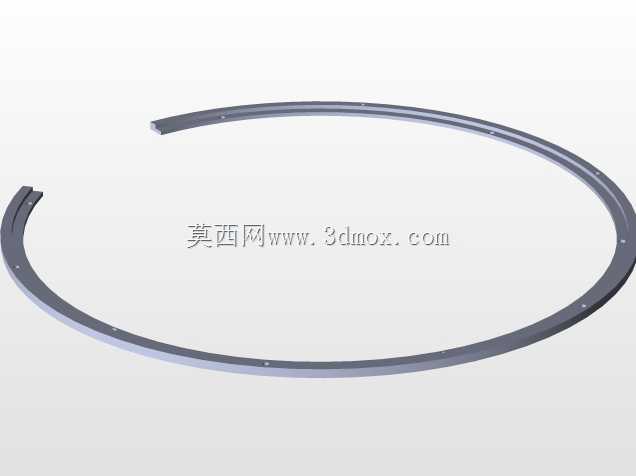

　　维护边界主要集中在筛网、密封条、束环和振动电机区域。更换筛网时需松开周边压紧件，抬起上框后清理筛面与承托网；密封条老化会导致粉尘泄漏或粗细料串级，装配时应保证整圈受压均匀。振动电机的偏心块角度会影响物料在筛面上的停留时间，角度偏大时物料外排更快，筛分精度可能下降；角度偏小时物料滞留时间延长，处理量会受到影响。调试阶段可根据粉末流动性和目标粒径逐步调整，而不是单纯依靠提高振幅追求产量。

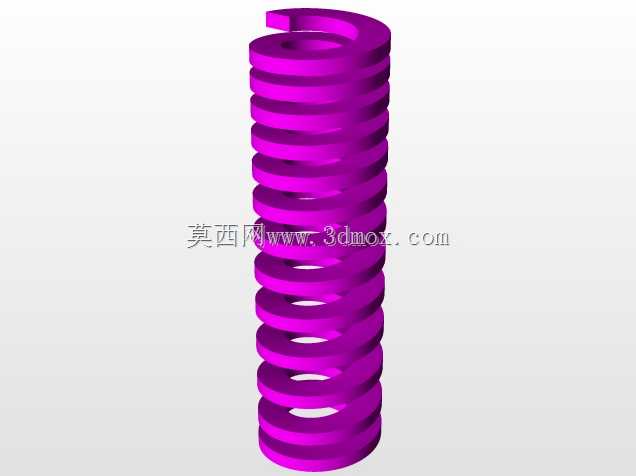

　　从三维建模角度看，该设备需要重点表达筛盖、筛框、出料溜槽、束环压紧、支承弹簧、底座和振动电机之间的装配关系。外形包络以圆柱筛体直径和整机高度为核心，侧向出料口形成最大水平干涉边界；顶部进料、下部电机检修空间以及侧面出料连接区都应在布局模型中保留。建模时不宜只做静态外观，筛框分层、密封面、紧固件位置和出料通道方向都应体现，以便后续完成设备布置、产能匹配和非标接口设计。
