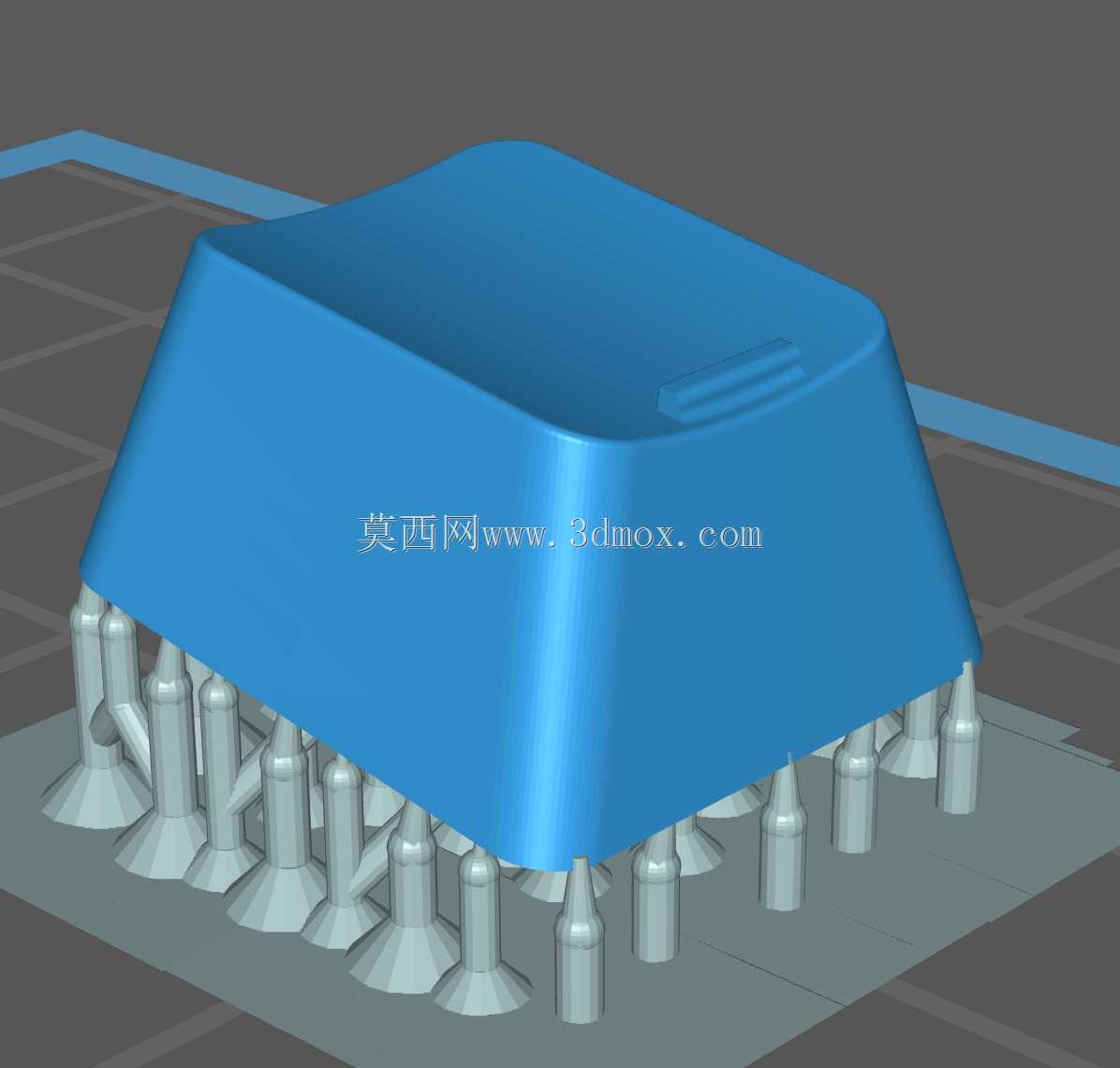

适配樱桃MX轴的3D打印键帽结构设计

光固化3D打印键帽最容易出现的问题，是十字轴孔拔插几次就出现开裂，或是键帽侧壁厚度不均导致透光效果斑驳，这款适配樱桃MX轴的键帽在结构上做了针对性的调整。十字插接位的壁厚做了渐变加厚处理，靠近键帽顶面的位置壁厚维持1.2mm保证按压时的扎实触感，靠近轴体插接端的位置壁厚加到1.8mm，抵消光固化树脂固化后偏脆的材质特性，反复拔插也不会出现轴孔崩裂的问题。键帽外轮廓的曲面没有做完全对称的圆弧过渡，靠近手指接触的前缘做了1.5度的内收斜角，指腹搭上去的时候不会有硌手的棱角，后缘的弧度稍微抬升0.8mm，长时间打字的时候手腕不用刻意抬太高就能自然触碰到键帽顶面。键帽内腔的加强筋没有做满整个内壁，只在十字轴座的四个方向延伸出4条0.6mm厚的短筋，既保证轴座和键帽外壳的连接强度，又不会因为加强筋过多导致打印时内腔出现多余的支撑残留，拆支撑的时候不会刮花内壁影响装配精度。键帽顶面的字符位做了0.4mm的下沉槽，不管是后续做填色处理还是直接打印透光字符，都不会因为手指长期摩擦导致字符磨损脱落，下沉槽的边缘做了0.1mm的圆角过渡，打印的时候不会出现层纹堆积的毛边。侧壁的脱模斜度控制在1.2度，既保证打印完成后能轻松从构建平台上取下，又不会因为斜度过大导致键帽和键盘定位板之间出现过大的缝隙，装到键盘上之后不会出现左右晃荡的松动感。十字轴孔的尺寸做了0.05mm的负公差补偿，刚好抵消光固化树脂打印时的固化膨胀量，装到樱桃MX轴上的时候松紧度适中，既不会因为太松打字的时候出现键帽脱落，也不会因为太紧拔键帽的时候把轴体一起带出来。键帽底部的边缘做了0.2mm的倒角，装到键盘上之后不会和定位板产生硬摩擦，按压的时候不会出现剐蹭定位板的异响。整个键帽的壁厚差控制在0.6mm以内，光固化打印的时候不会因为壁厚差异过大出现固化不均的变形问题，不用额外做内壁加厚或者掏空处理就能保证打印成品的平整度，打印完成后只需要简单去掉底部的支撑，稍微打磨一下边缘就能直接使用，不用做额外的后处理工序。
