金属框架加固型桌面级FDM打印设备结构

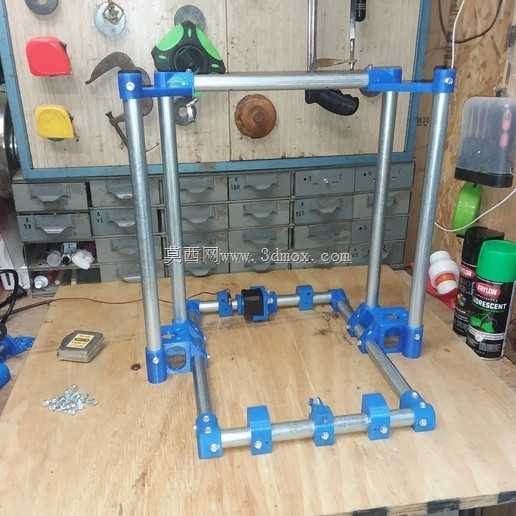

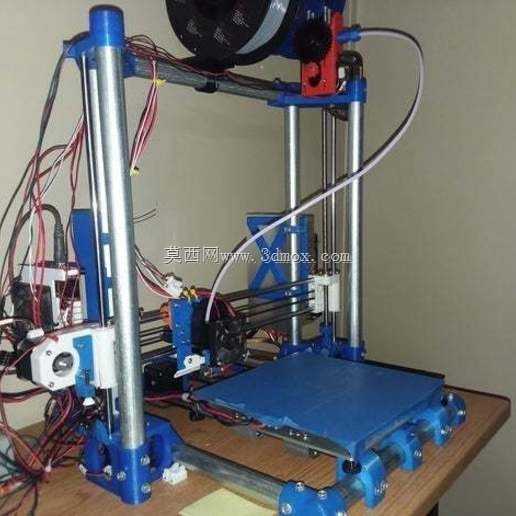

消费级桌面打印设备长期使用后，原厂塑料框架易出现受力形变，直接导致Z轴垂直度偏移、打印层纹错位、高速运动时整机共振，这类问题在大尺寸打印场景下尤为突出。这套加固方案直接替换原有塑料支撑结构，采用标准金属管材作为主受力立柱，从根源上提升框架整体刚性，金属型材的抗形变能力远高于原厂注塑件，长时间连续工作也不会出现应力蠕变导致的框架歪斜。

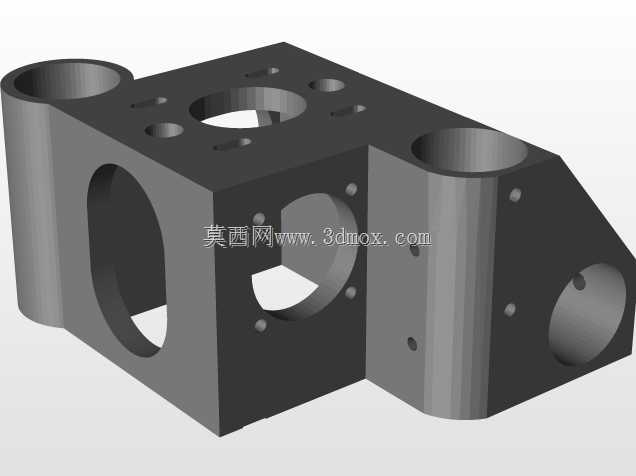

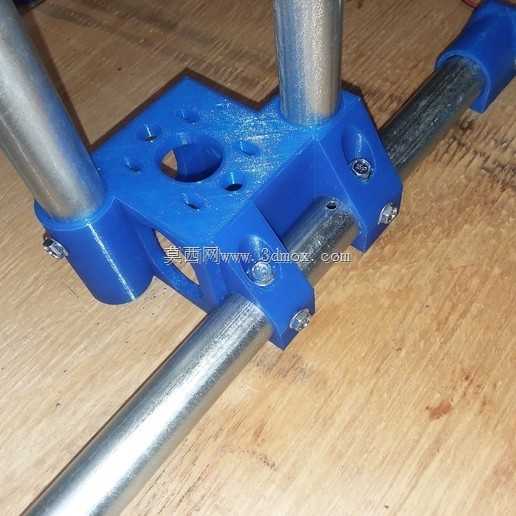

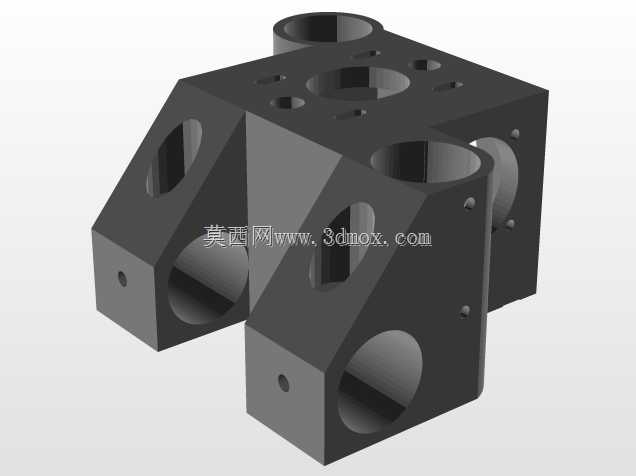

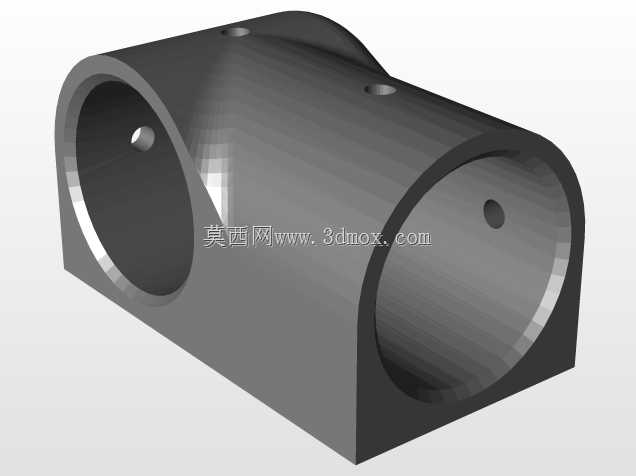

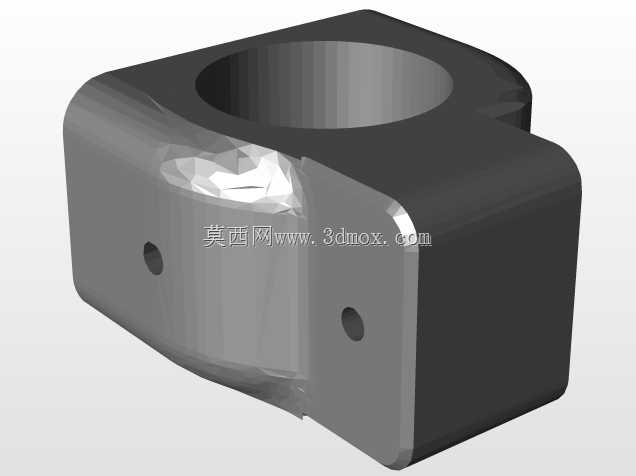

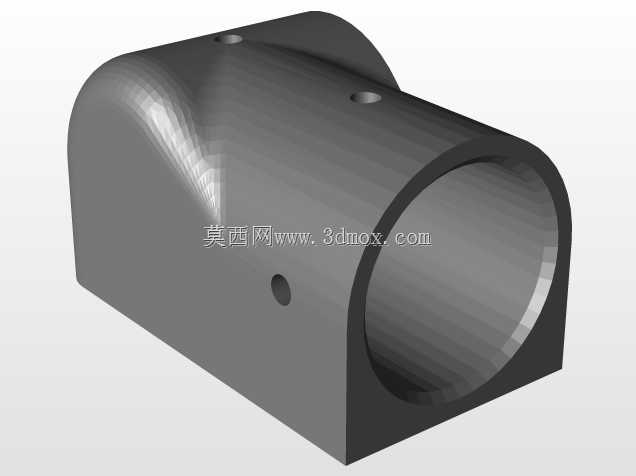

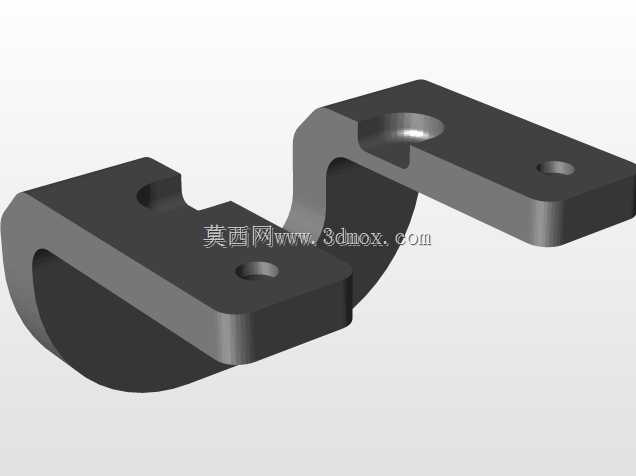

管材选型匹配通用五金件规格，无需定制特殊截面型材，普通线下五金门店就能裁切获取对应长度的原料，裁切时仅需控制端面垂直度公差在0.1mm以内，就能保证装配后立柱的平行度要求，不需要额外的精加工工序。框架连接位置的打印件做了壁厚加厚处理，受力接触面增加了防滑筋结构，装配时金属管与塑料连接件的配合公差控制在0.05mm间隙，既不会因为过紧导致装配时管材撑裂塑料件，也不会因为间隙过大出现装配后晃动。

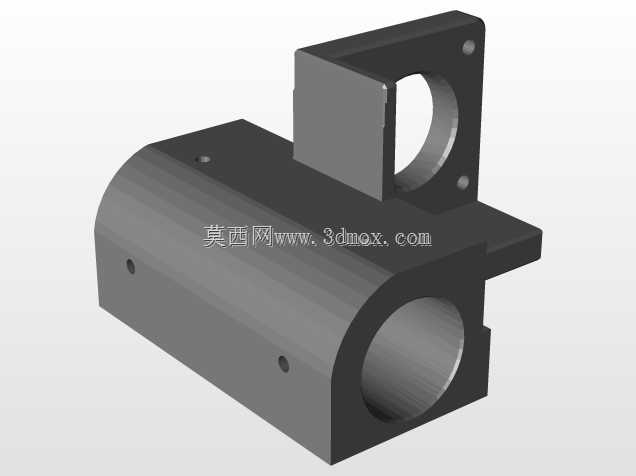

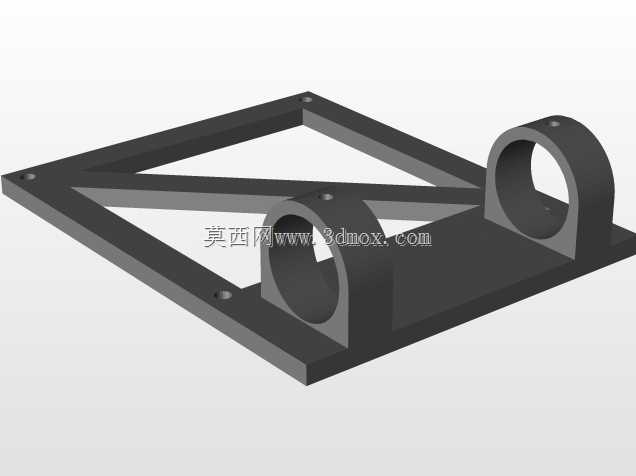

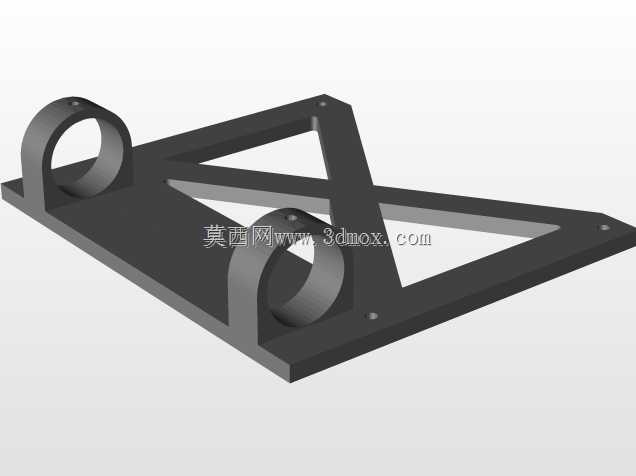

运动轴的安装基准直接依托金属立柱的加工面，X轴、Y轴的导轨安装座做了同轴度限位设计，装配时不需要反复打表校准，只要将连接件卡入管材对应位置锁紧螺丝，就能保证两根光轴的平行度误差控制在打印允许范围内。Z轴丝杆的支撑座直接固定在金属框架的上下端，避免了原厂塑料支撑在丝杆转动时出现的小幅震颤，打印层厚精度能稳定维持在设定值，不会出现间歇性的层厚不均问题。

走线位置预留了专用的理线卡扣安装位，所有运动线缆都能沿金属框架排布固定，不会出现打印过程中线缆拖拽打印头、干扰运动路径的问题。打印平台的支撑滑块也对应加固框架做了安装孔位适配，平台调平后的锁紧结构增加了防松垫片，长时间打印加热后的平台也不会因为热胀冷缩出现调平偏移。

改装后的框架能适配更高速度的打印参数，运动部件加速时的整机共振被金属框架充分吸收，打印出来的零件表面振纹明显减少，甚至能在不更换其他运动部件的前提下，将原有打印速度提升近三分之一，同时保持成型精度不下降。所有改装用的打印零件都做了最小壁厚校核，既保证连接强度，又不会过多消耗打印耗材，打印改装件的时间成本控制在普通桌面设备一天的工作量内，普通DIY爱好者就能独立完成全部装配调试，不需要专业的工装夹具辅助。
