喷射式真空喷水泵内部结构设计

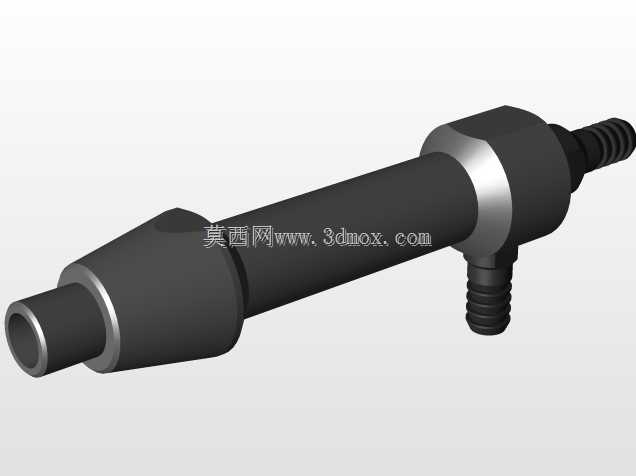

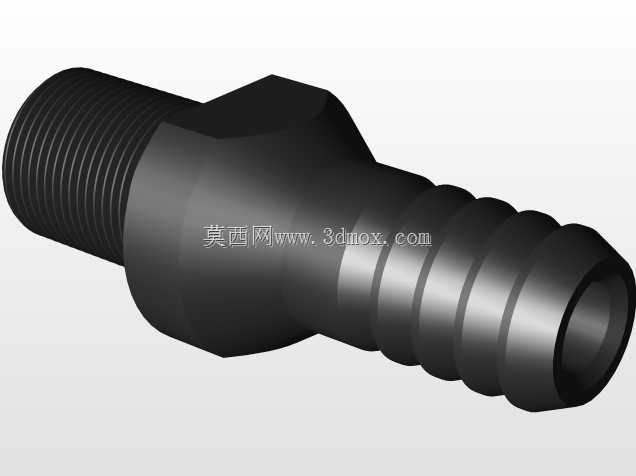

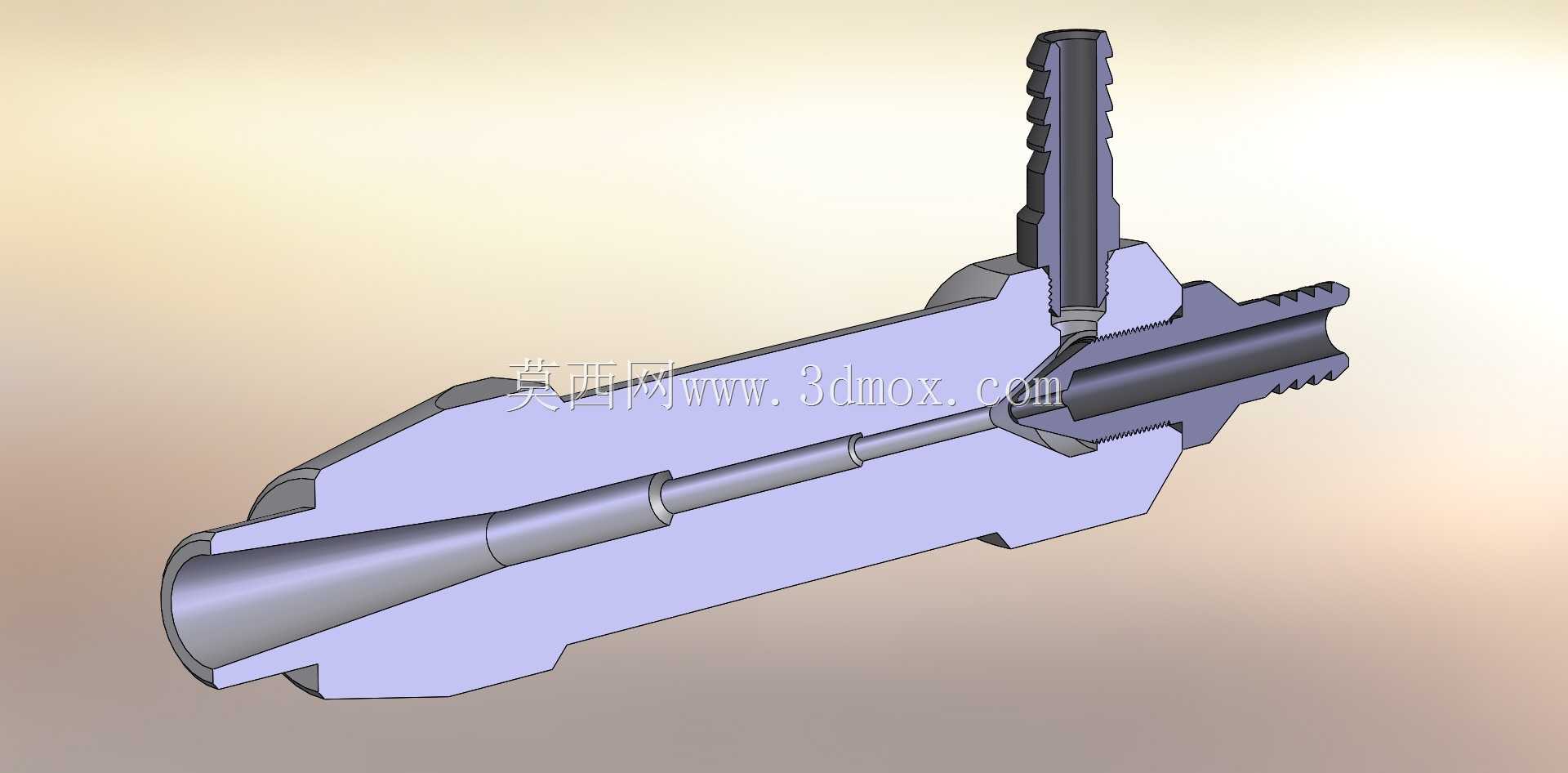

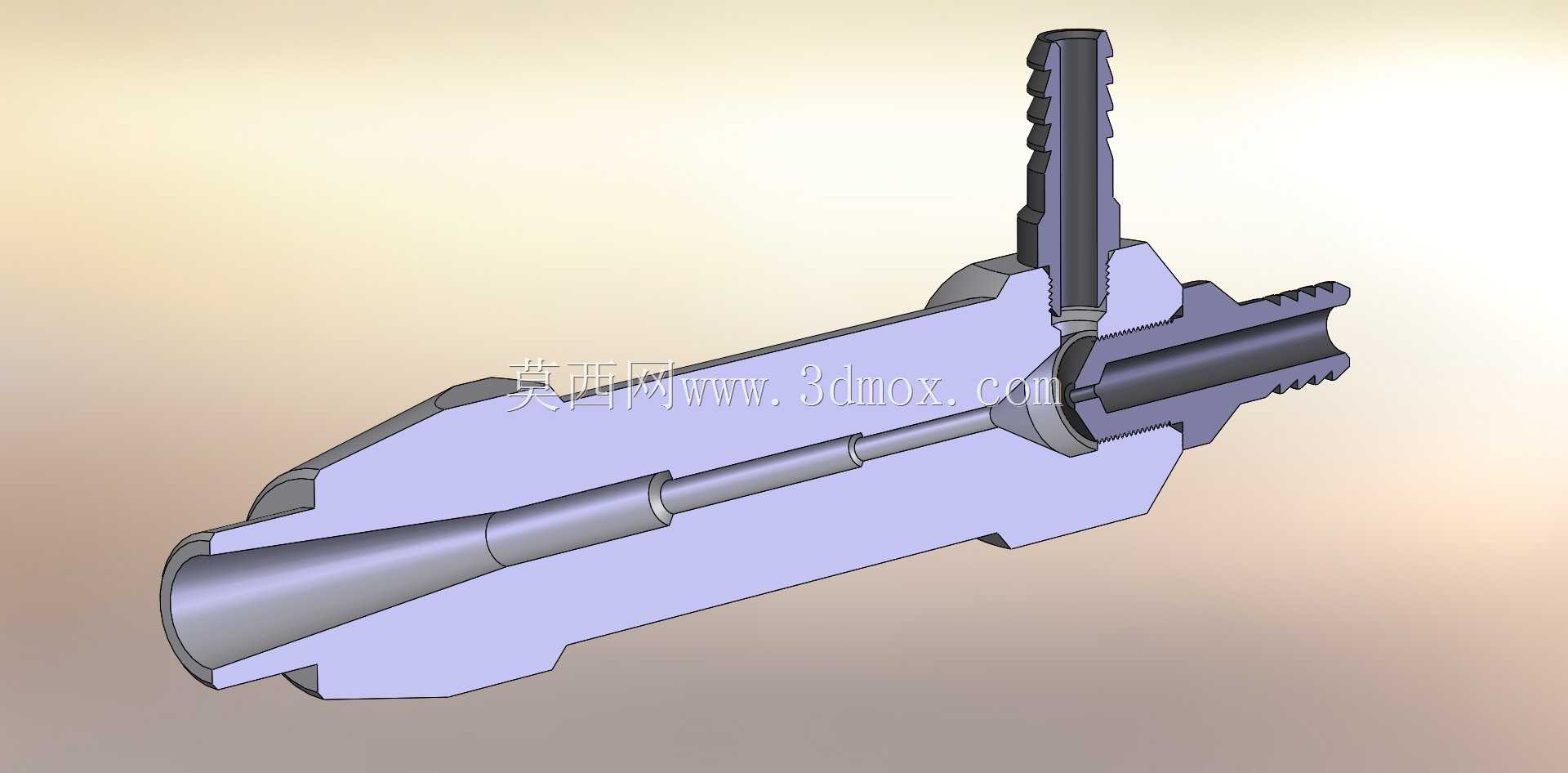

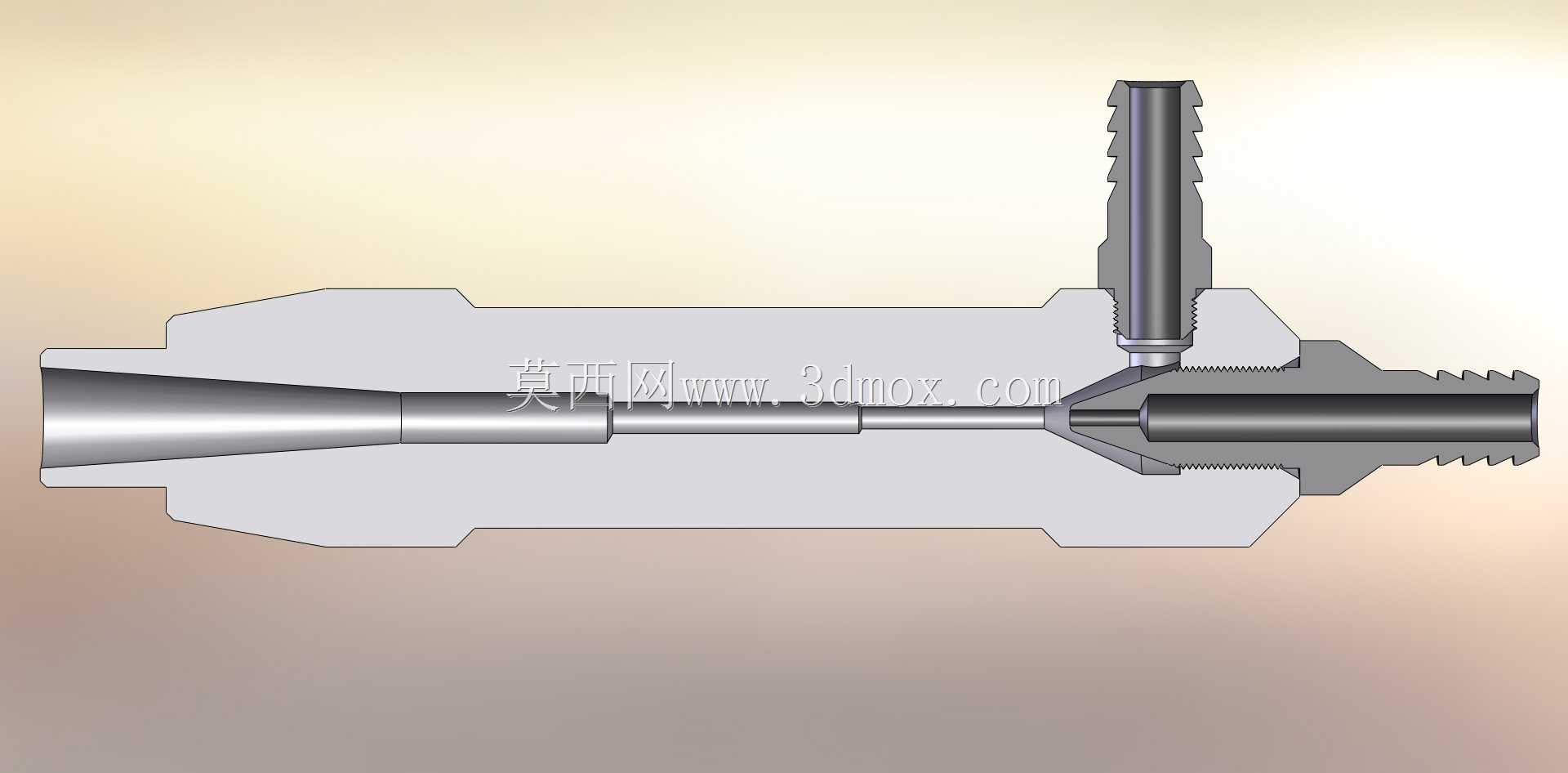

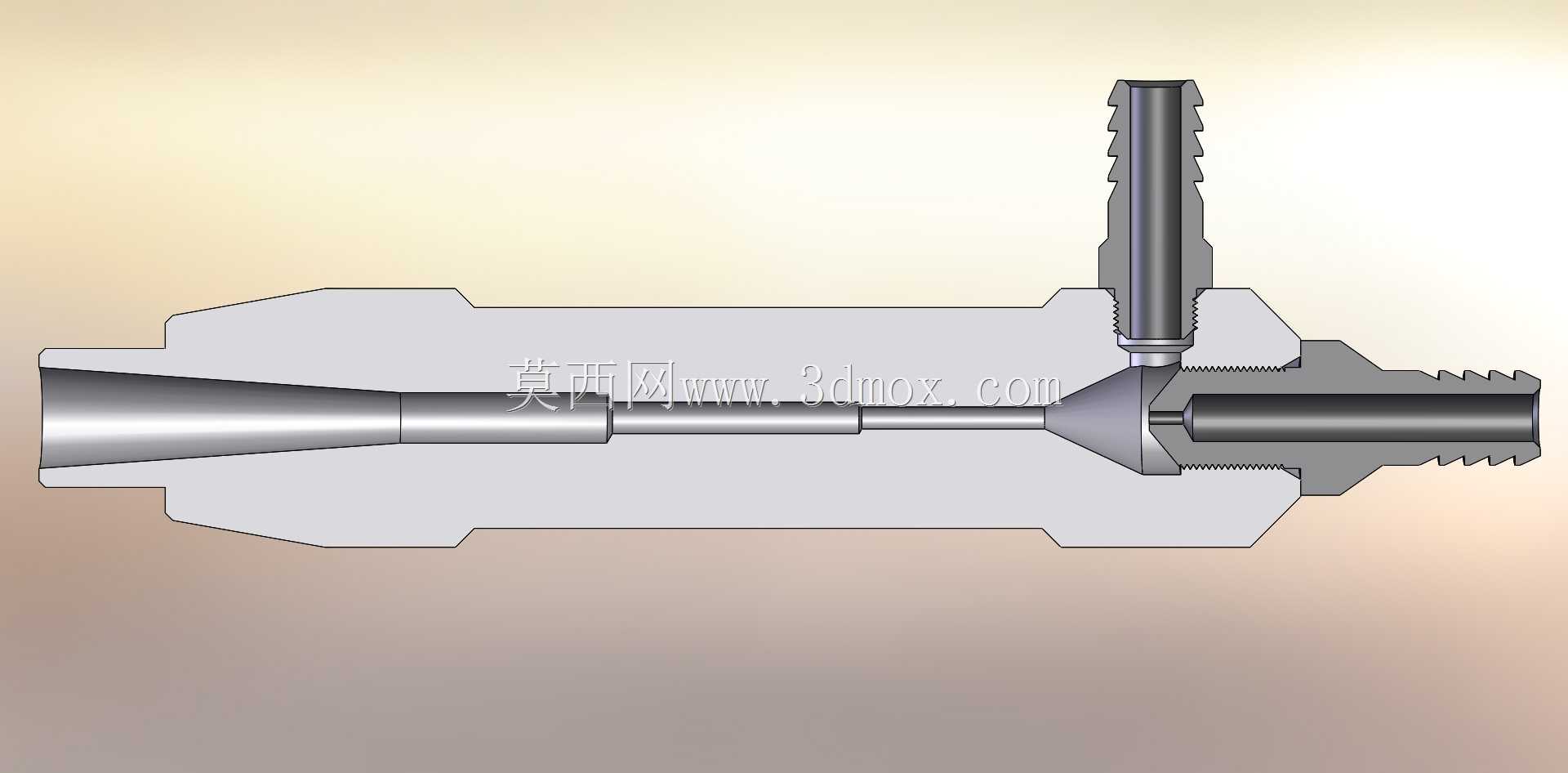

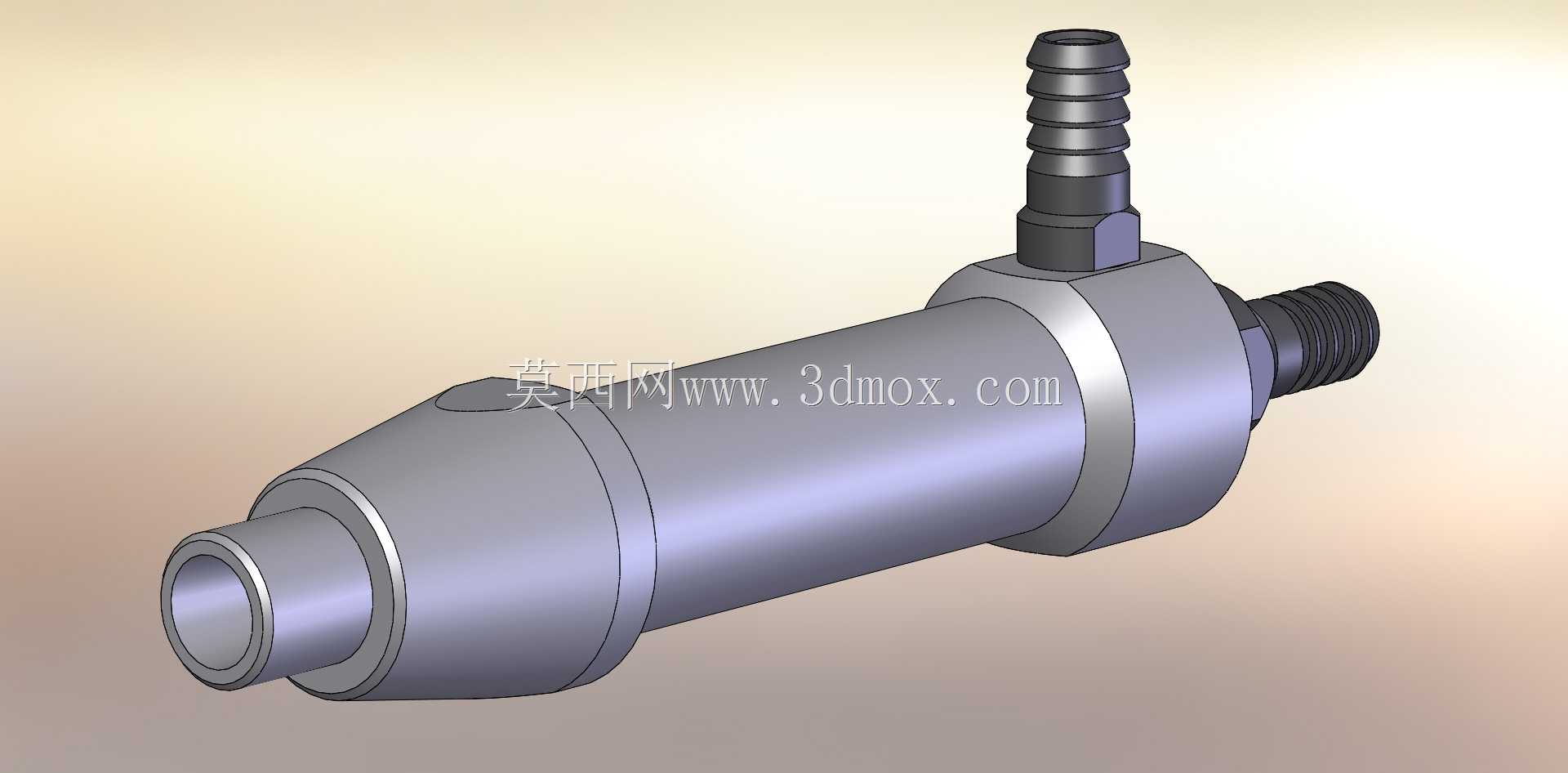

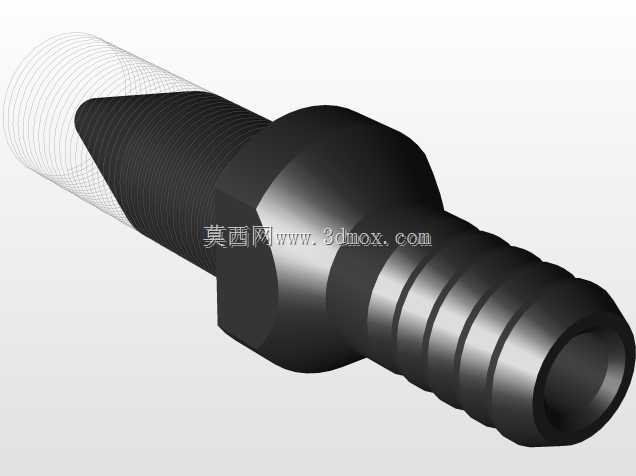

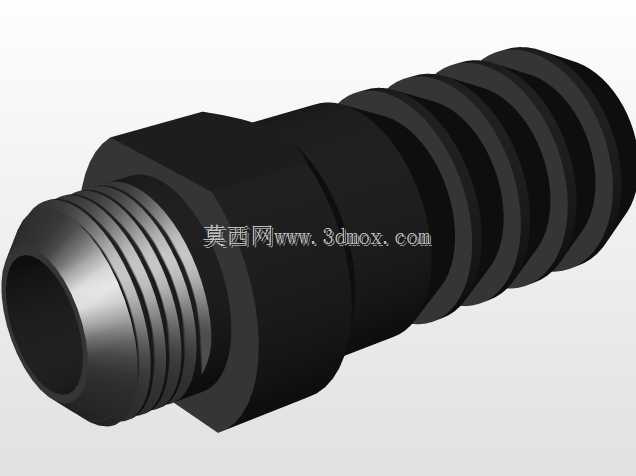

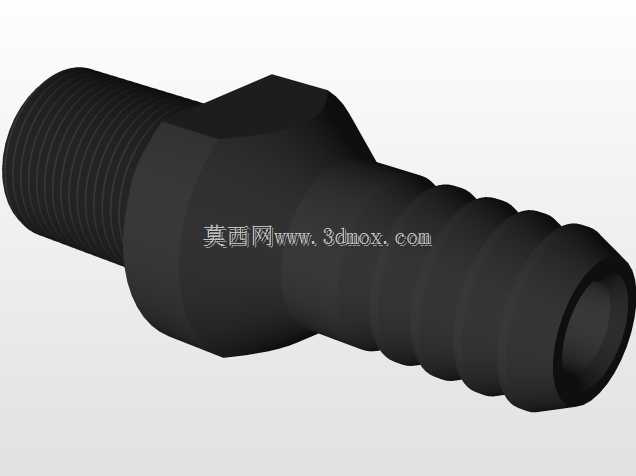

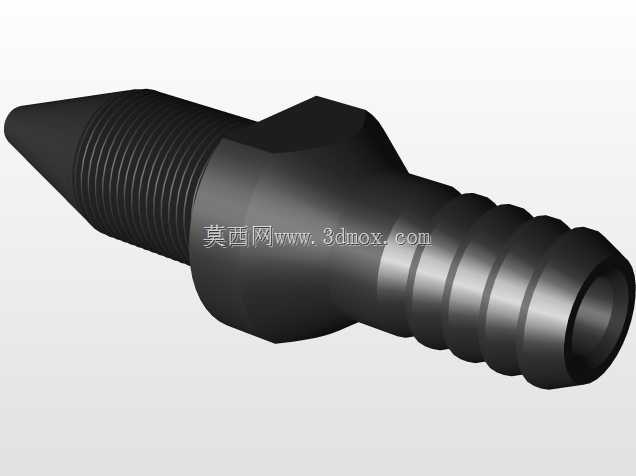

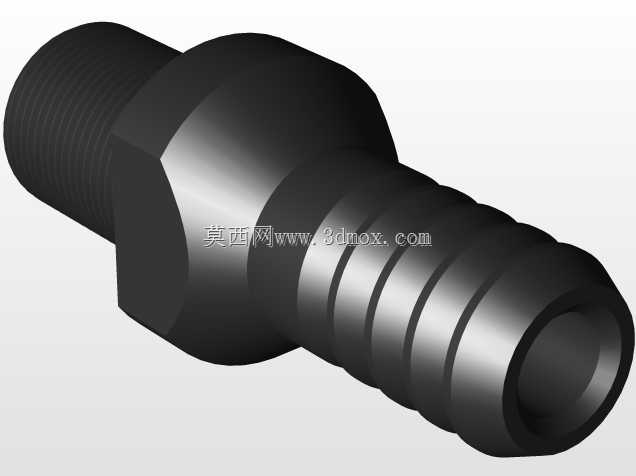

常规小流量喷射泵在负压抽吸工况下，常出现喉管处气蚀磨损快、接口插接密封失效的问题，这款喷水泵的结构设计刚好针对这类现场痛点做了针对性的结构适配。剖开的腔体可以看到，进水段的锥面过渡没有采用常规的等斜率锥面，而是在靠近喉管的位置做了微小的圆弧收窄，这个细节能让高速水流在进入混合腔前形成更稳定的层流边界，减少水流与腔壁的剪切扰动，既降低了气蚀产生的概率，也能让负压抽吸的效率提升近一成。三个外接的竹节式接口没有做统一的外径尺寸，垂直方向的进气接口齿距更密、齿高更低，适配小口径的真空软管，水平方向的进出水接口齿高更高、倒角更大，能承受更高的水压冲击，不会出现软管承压脱开的隐患。腔体的剖分面选在了流道截面最规整的直段位置，没有选在锥面过渡区，加工时只要保证直段的圆柱度公差，就能让两个半壳贴合时完全对齐流道，不会出现台阶错位扰流的问题，也降低了密封面的加工难度，不需要做高精度的异形面研磨。内部的射流喷嘴与腔体采用过盈配合加定位台阶的装配方式，不需要额外打胶或者加紧固件，装配时只要将喷嘴压到台阶位置就能保证同轴度，避免喷嘴偏斜导致的射流偏磨，后期维护更换喷嘴也不需要复杂工具，直接拔出替换即可。腔体外壁的加强筋没有做满布的整圈设计，只在三个接口的受力位置做了局部加厚，既控制了整体的重量，也能避免软管插拔时接口根部出现应力开裂。流道内壁的粗糙度要求控制在Ra1.6以内，不需要做镜面抛光，足够光滑的壁面能减少水流阻力，又不会因为过高的表面要求增加不必要的加工成本。混合腔的长度做了反复的适配调整，既不会因为过短导致气水混合不充分、负压不足，也不会因为过长增加不必要的流道阻力、浪费水压动能。这种结构的喷水泵不需要额外的运动叶轮，依靠流体射流就能形成稳定的真空，故障率远低于有叶轮的小型真空泵，在小型真空抽吸、水循环喷射的场景下适配性极强，加工时可以采用硬质阳极氧化的铝合金材质，重量轻且抗气蚀磨损能力强，长期在带微小杂质的水体工况下使用也不会出现快速磨穿的问题。
