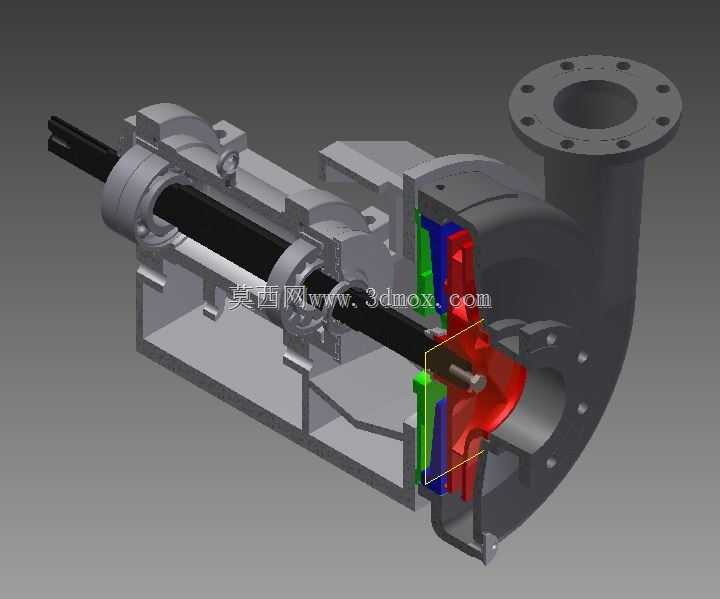

剖视展示内部结构的闭式叶轮离心泵

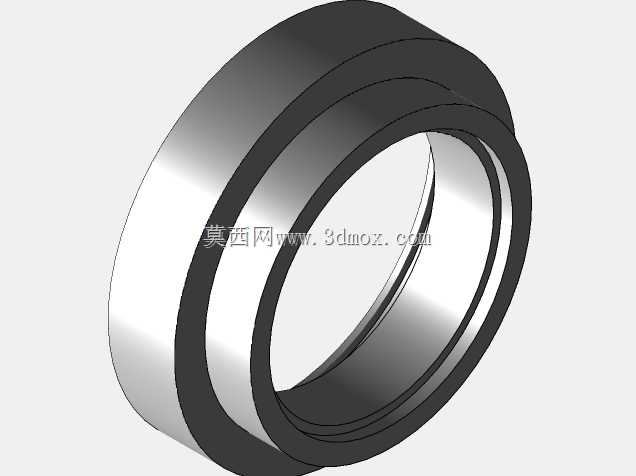

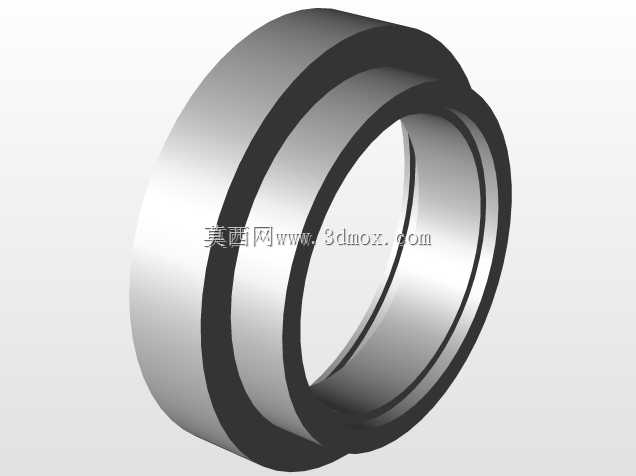

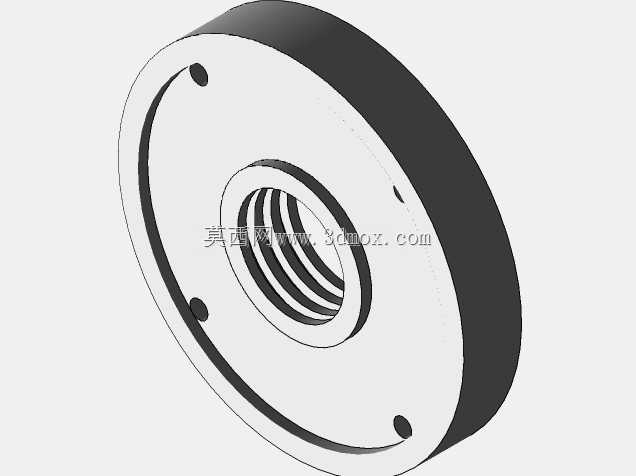

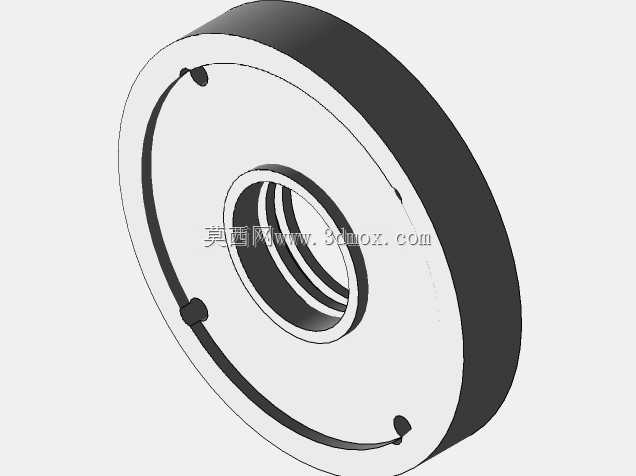

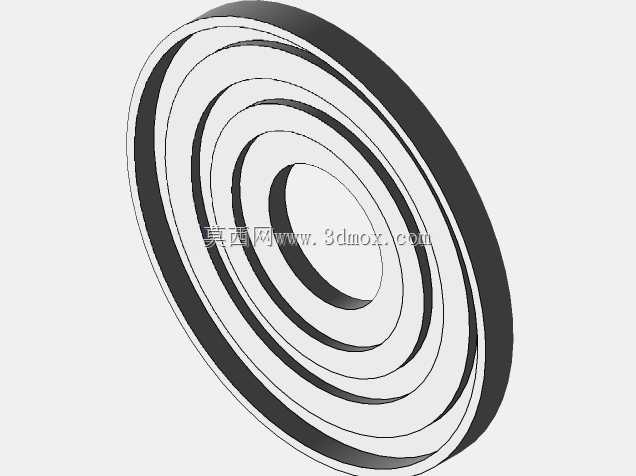

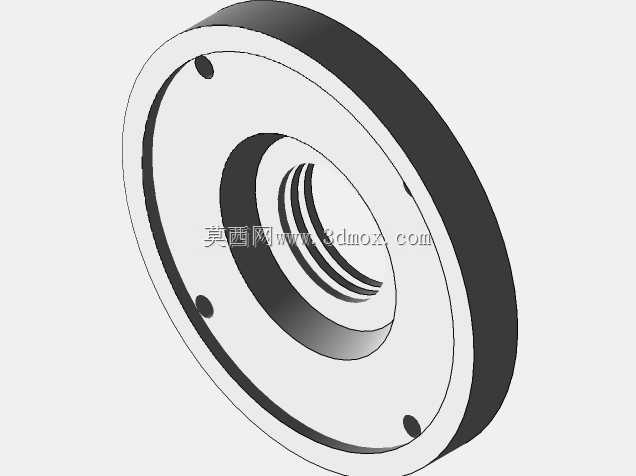

车间里检修过不少同类型离心泵，最常碰到的故障点就是叶轮口环与泵壳密封环的径向间隙超差，要么是装配时同轴度找正不到位，运行几百小时就磨出金属碎屑卡涩流道，要么是叶轮轴向定位尺寸留得不合理，启停瞬间的轴向窜动直接蹭到泵盖密封面。这套剖视结构把这些容易出问题的配合位置都做了清晰的结构呈现，能直观看到叶轮前后盖板的密封环止口长度，还有轴套与叶轮轮毂的配合段长度——很多新手做结构设计时容易把这段配合做短，运行中轴受径向力产生微变形时，叶轮就会出现偏摆，直接加剧口环磨损。

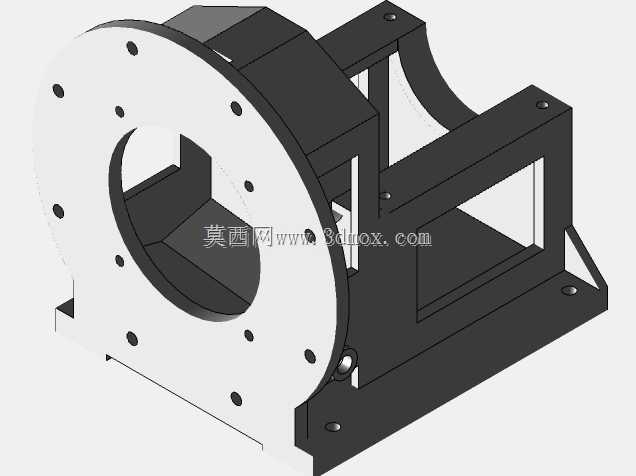

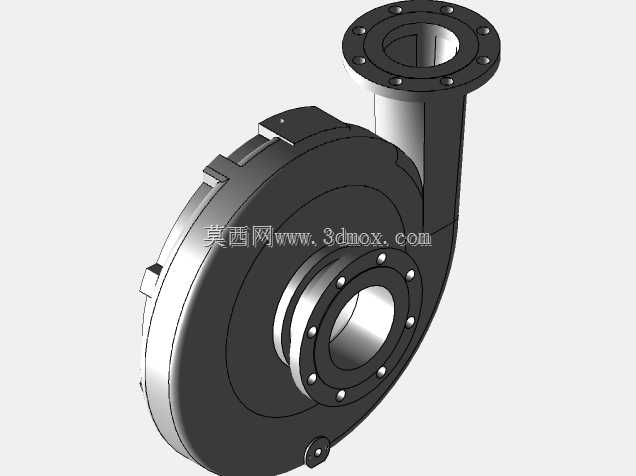

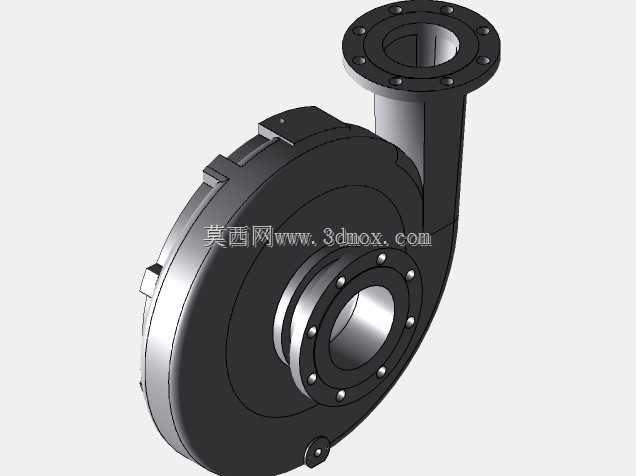

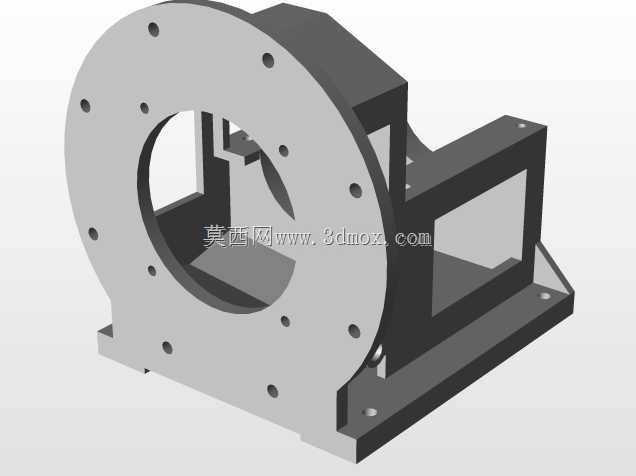

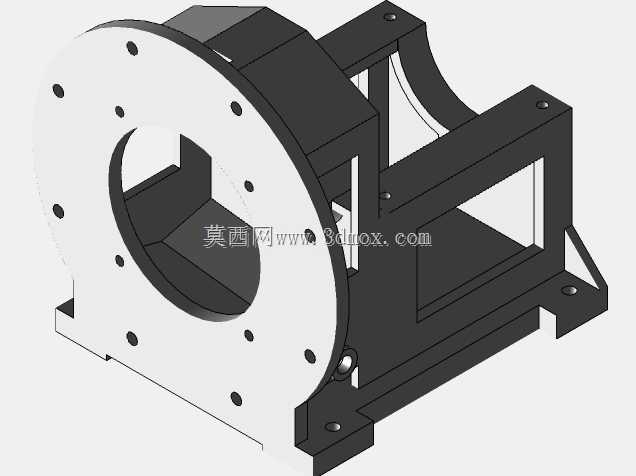

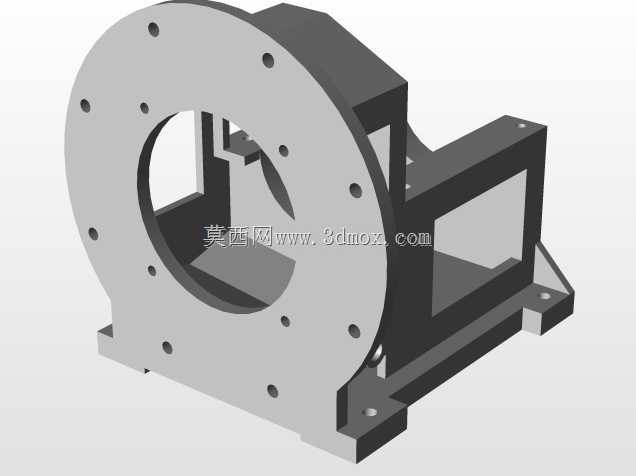

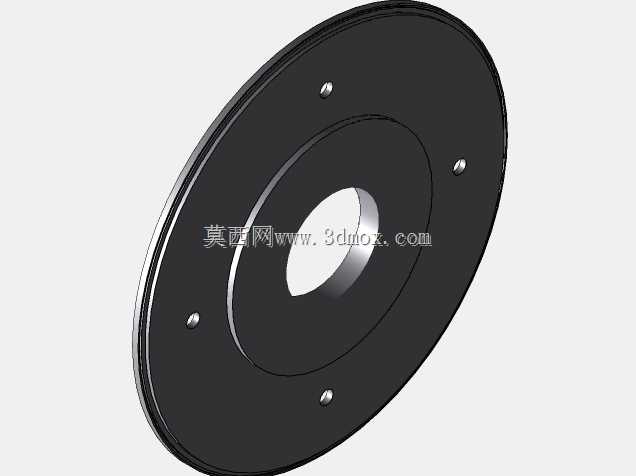

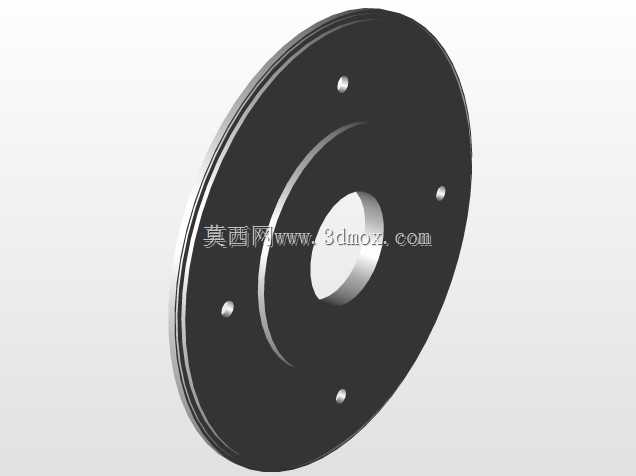

从加工适配的角度看，这套结构里的蜗壳流道过渡段没有做生硬的直角转折，隔舌位置的圆角取值刚好匹配叶轮外径的切削余量，就算后期根据工况需求车削叶轮外径调整扬程，隔舌与叶轮的间隙也不会出现突变引发的流体脉动。泵体与轴承架的连接法兰止口做了1:10的锥度定位，比直口定位的装配容错率高很多，现场检修拆泵回装时，不用反复打表找正就能保证泵轴与泵体流道的同轴度，能省不少现场装配的时间。

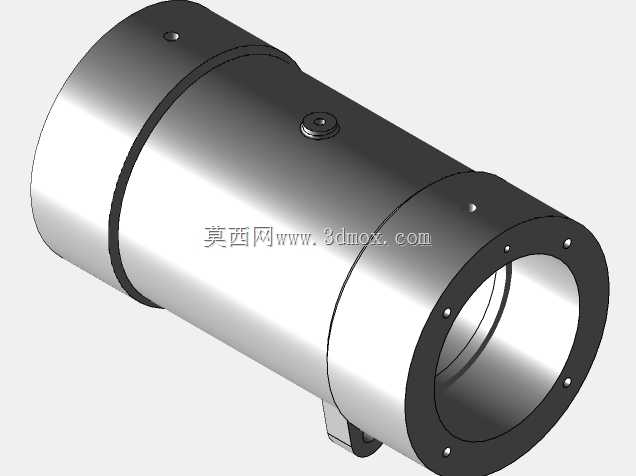

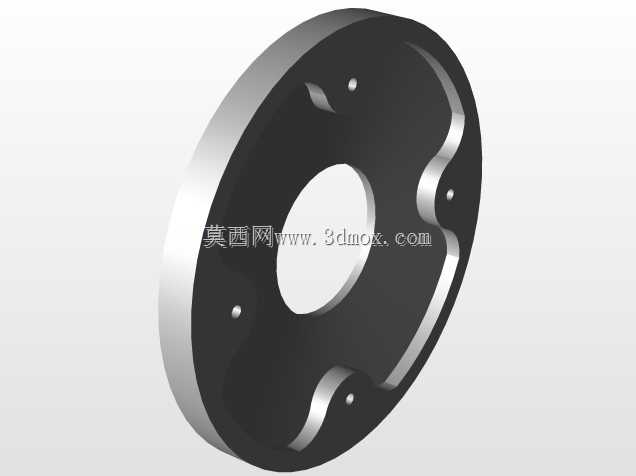

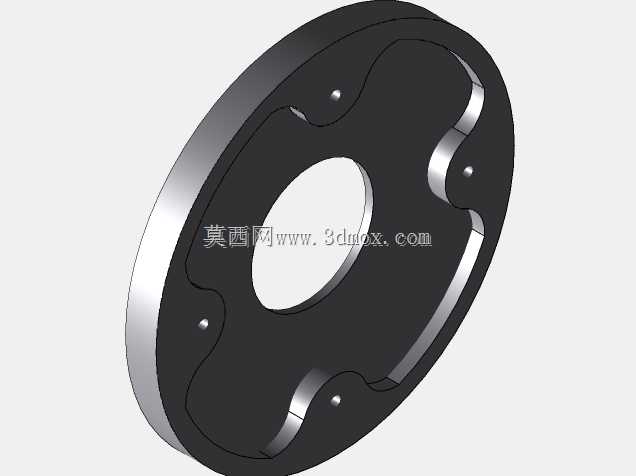

轴封位置的结构预留了足够的填料或机械密封安装空间，压盖的螺栓孔做了长圆孔设计，现场调整轴封压缩量时不用完全拆下螺栓，松掉螺母就能微调压盖压紧力，这点细节很贴合现场运维的实际需求。轴承座位置的油室结构做了回油槽导向，能避免润滑油顺着轴端渗漏，之前碰到过不少同类结构没做回油槽，运行时轴承甩起来的油直接顺着轴缝往外渗，每次巡检都要擦油污，还容易因为缺油烧坏轴承。

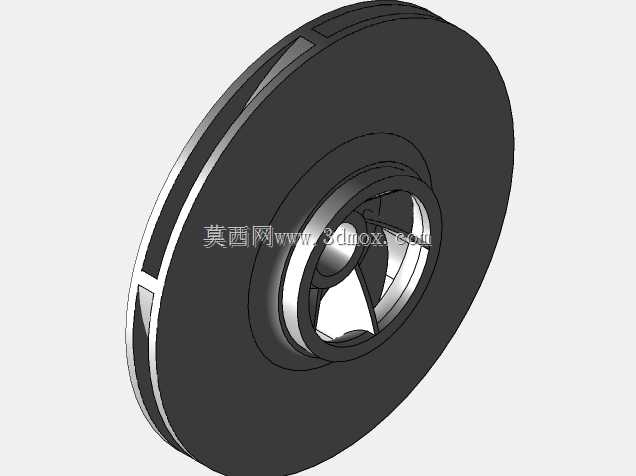

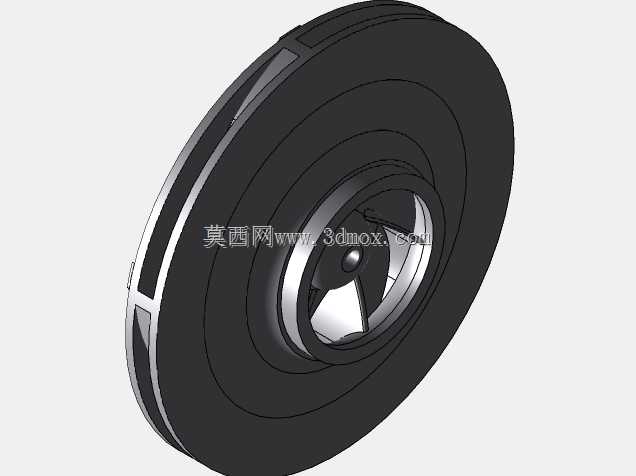

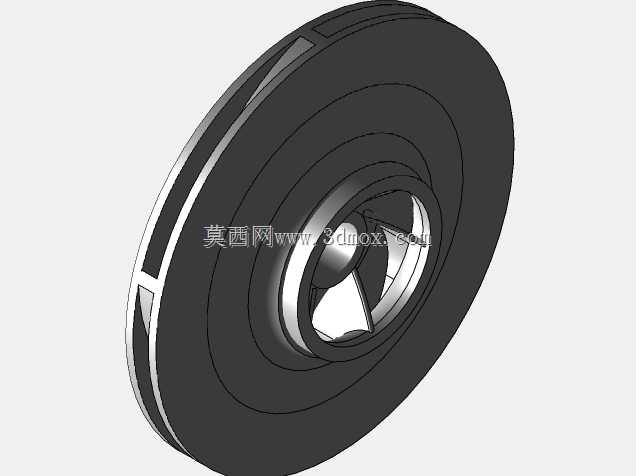

叶轮的叶片与前后盖板的连接位置做了小圆角过渡，没有尖锐的应力集中棱角，铸造时不容易出现浇不足、冷隔的缺陷，后期做动平衡时也不用在应力集中位置去重，能避免叶轮高速旋转时出现裂纹。进出口法兰的螺栓孔跨中布置，对接管路时不用反复调整法兰角度，现场配管的施工难度能降不少，就算是不同压力等级的配对法兰，也能顺利对齐螺栓孔，不会出现孔位错位装不上的问题。
