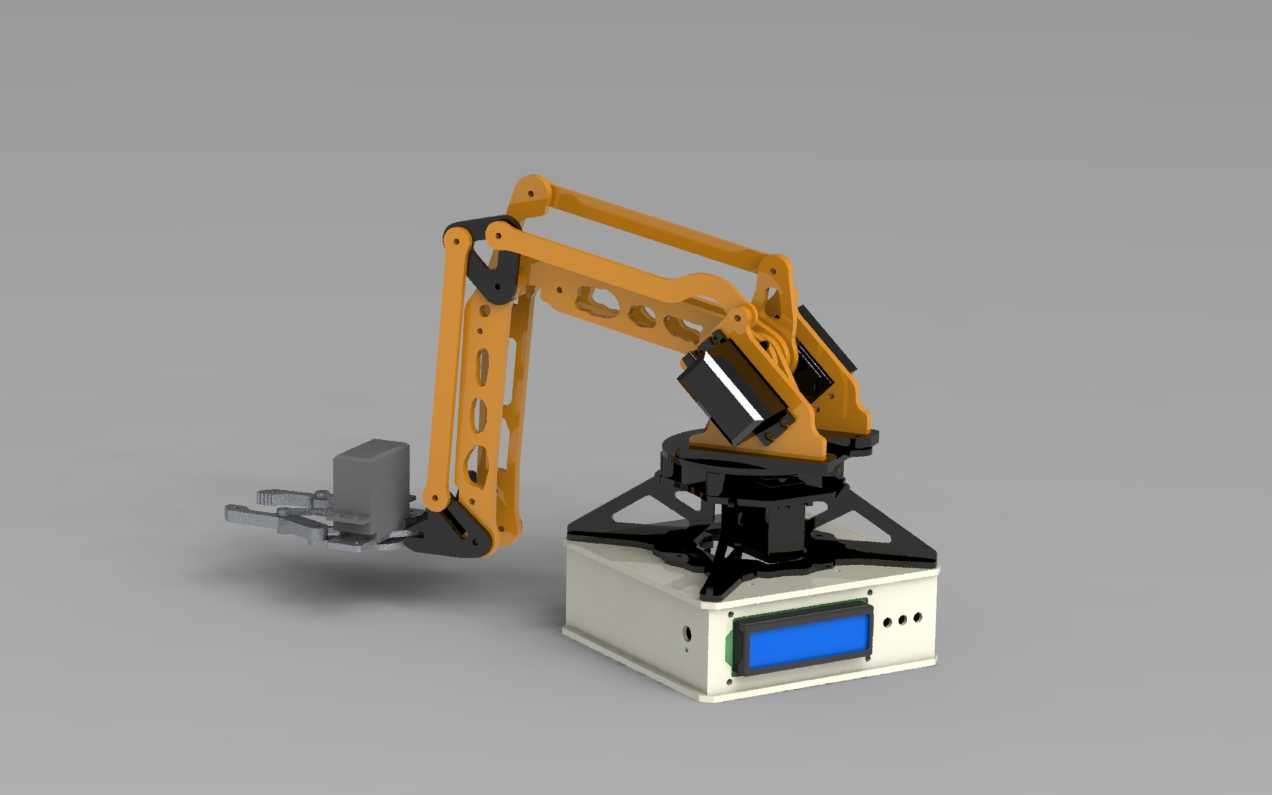

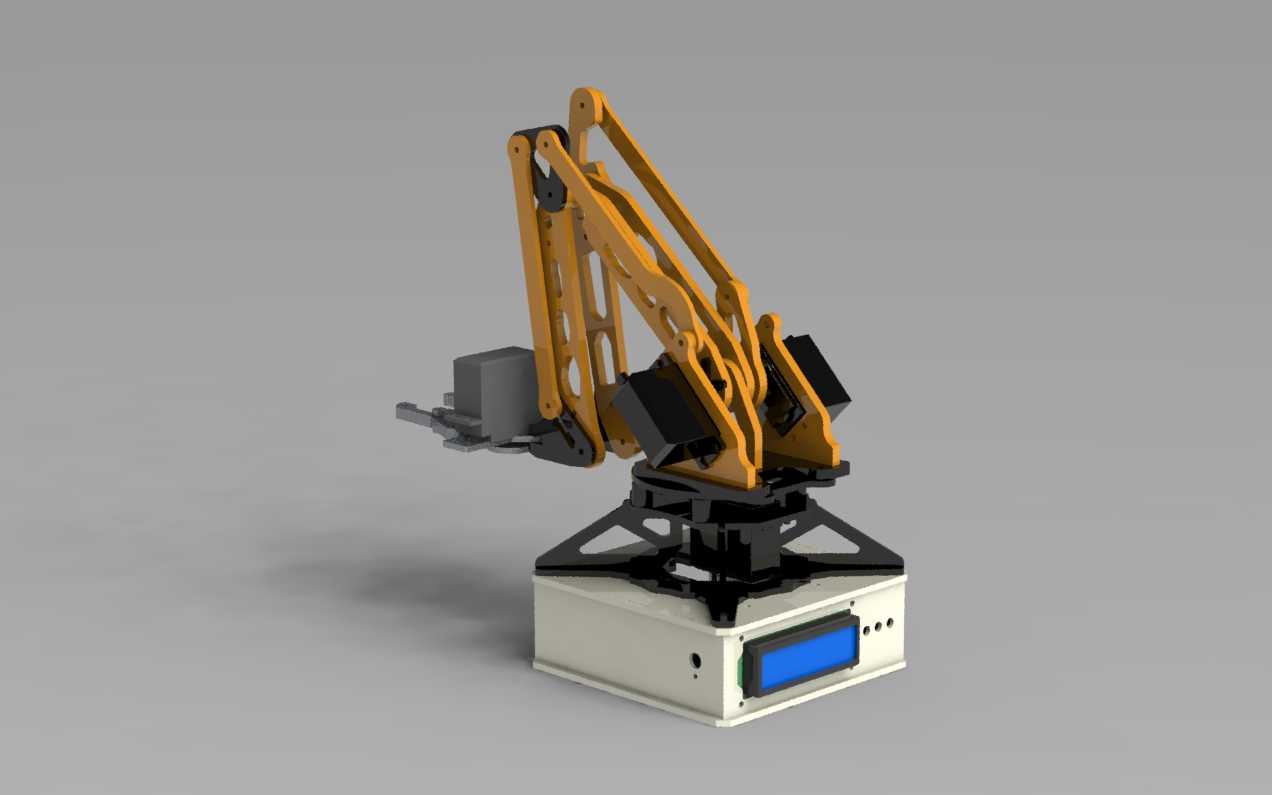

亚克力结构三自由度教学机械臂设计

这款三自由度机械臂是面向教学实训、小型物料搬运场景开发的桌面级执行设备，整体采用轻量化亚克力板材作为主体结构材料，搭配标准伺服舵机作为动力输出单元，可完成小范围内的物件抓取、移位、定点放置等基础动作，非常适合职业院校机电一体化、机器人工程专业的入门实训教学，也可作为小型自动化工作站的简易执行端，完成轻量零件的上下料辅助作业。

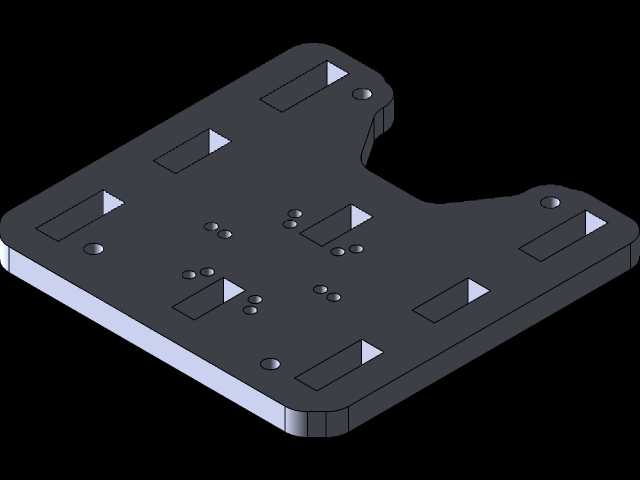

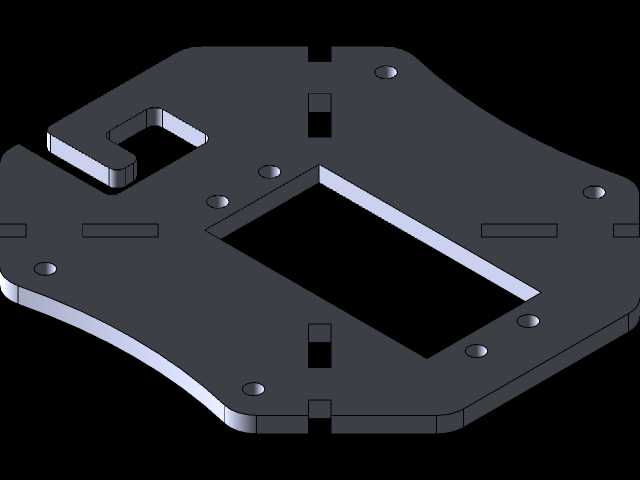

从实际用途来看，该机械臂可承载100g以内的轻质物件，作业覆盖半径约280mm，底座安装尺寸为120mm×100mm，可直接固定在标准实训台桌面或小型工作台面上，不需要额外的大型安装基座，部署灵活度较高。设备底座集成了控制核心与显示模块，可实时显示舵机运行参数、当前坐标位置等信息，操作人员可通过外接控制模块调整各关节的运动角度，也可通过预设程序完成固定轨迹的重复动作，满足基础示教编程的实训需求。

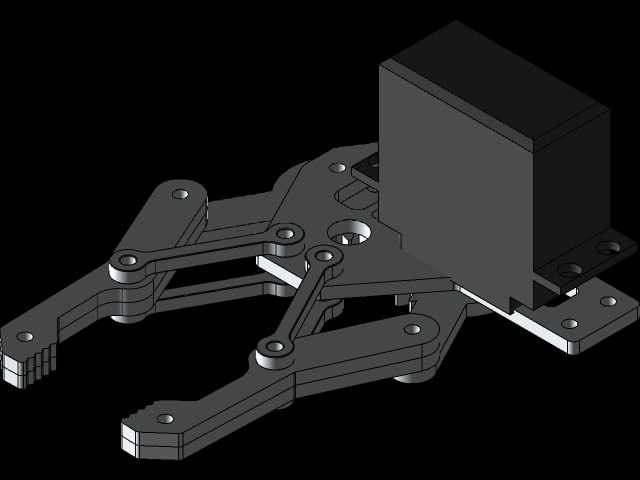

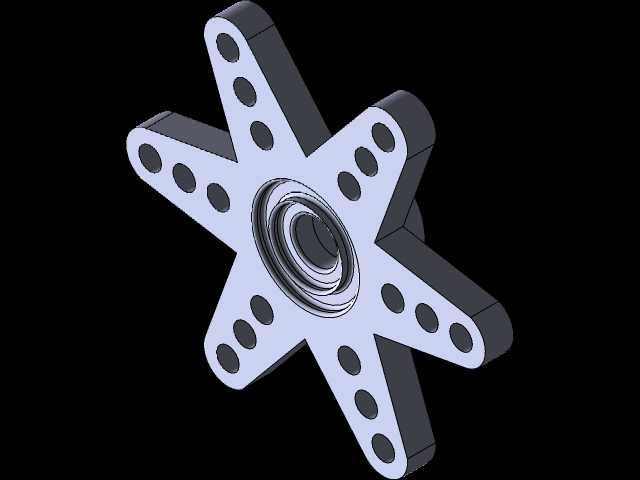

在功能特性上，三个自由度分别对应底座回转、大臂俯仰、小臂俯仰动作，末端搭配自适应夹爪，可适配不同外形的小型物件抓取，夹爪开合范围为0-55mm，可夹持方形、圆形等常规形状的轻质工件。各关节的运动限位经过结构设计优化，避免运动过程中出现杆件干涉、超程损坏舵机的问题，亚克力板材的镂空结构既减轻了整体臂身重量，降低舵机负载，也方便使用者观察内部走线与舵机安装位置，便于教学过程中的拆装与原理讲解。

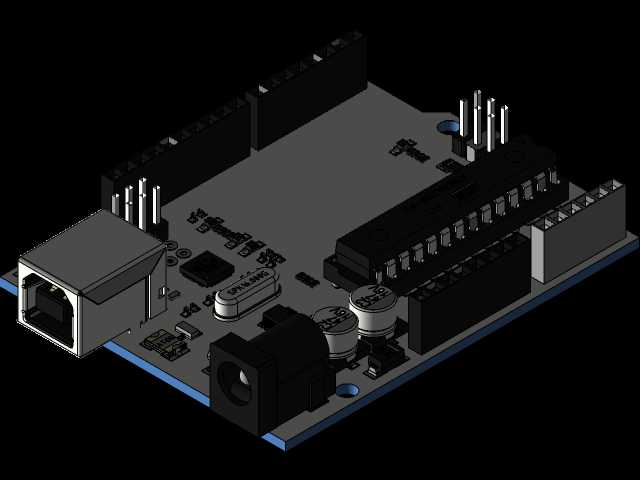

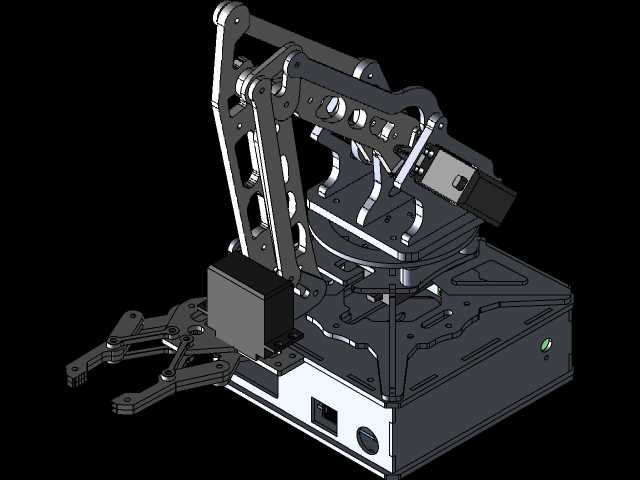

设计思路上，这款机械臂优先考虑了教学场景的易用性与可复制性，所有结构件均采用标准厚度亚克力板材加工，不需要复杂的金属切削工艺，使用者可根据图纸自行切割加工完成组装，降低了实训制作的成本门槛。传动结构采用连杆联动的设计方案，将小臂驱动舵机布置在底座附近，减少臂身末端的负重，提升运动过程中的稳定性，控制部分采用开源硬件方案，支持使用者自主编写控制程序，拓展更多的动作逻辑与应用场景，比如搭配视觉模块完成简单的颜色分拣、定点追踪等拓展实验。

从安装边界来看，设备整体直立状态下高度约320mm，底座回转范围为0-180度，大臂俯仰角度范围为0-75度，小臂俯仰角度范围为-30度到60度，作业过程中不会超出底座周边300mm的范围，不会占用过多的桌面空间，适合在小型实训工位、桌面创客空间中部署使用，整体结构没有外露的尖锐边角，运动速度较低，教学使用过程中的安全系数较高，能够帮助初学者快速理解串联机械臂的运动原理、关节控制逻辑与基础编程方法，搭建从理论到实践的认知桥梁。
